Toepassing
Type overspanningsbeveiliging (SPD-klasse)
Nominale spanning [V]
Bliksemstroom (Iimp/In) [kA]
Beschermingsniveau (Up) [kV]
Prijs
-
van
tot
GPV-401-44
Eaton overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
€ 183,94
Netto prijs: € 152,02
GPV-401-226

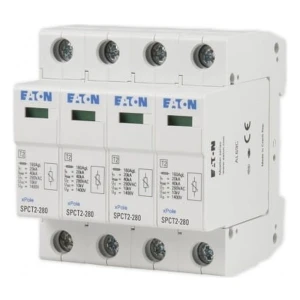

Eaton Overspanningsbeveiliging Type 2 (C) 4P 20kA 1,4kV
€ 64,41
Netto prijs: € 53,23
GPV-401-38
ETI Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1100V 3P 20kA 3,8kV
€ 164,76
Netto prijs: € 136,17
GPV-401-64
ETI Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1100V 3P 65kA 3,8kV
€ 78,54
Netto prijs: € 64,91
GPV-401-97

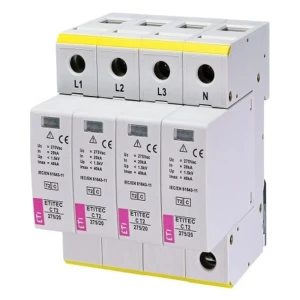

ETI Overspanningsbeveiliging Type 2 (Klasse C) 4P 20kA 1,5kV
€ 114,27
Netto prijs: € 94,44
GPV-401-101

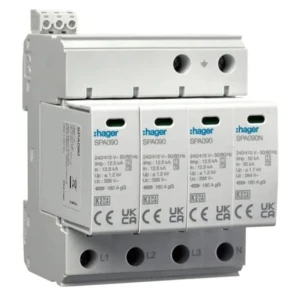

Hager overspanningsbeveiliging type 1+2 (klasse B+C) 4P 50kA 1,2kV
€ 192,01
Netto prijs: € 158,69
GPV-401-05
Overspanningsbeveiliging DC iPRD-DC40r-T2 3-polig Type 2 15kA met contact
€ 91,43
Netto prijs: € 75,56
GPV-401-04

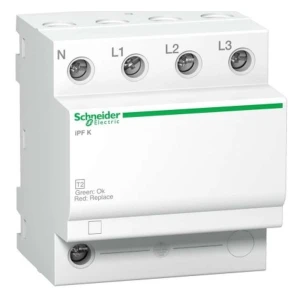

Overspanningsbeveiliging iPF40 3P+N 40kA GR.01/PG.A01 Acti9
€ 75,76
Netto prijs: € 62,61
GPV-401-135
Overspanningsbeveiliging PV DC Type 2 (C) 1100V 3P 20kA 3,8kV ETITEC M T2 PV 1100/20 Y 002440515 ETI
€ 93,86
Netto prijs: € 77,57
GPV-401-13
Overspanningsbeveiliging PV DC Type 2 (Klasse C) 1000V 2P 20kA 4,0kV
€ 35,54
Netto prijs: € 29,37
GPV-401-14
Overspanningsbeveiliging SPBT12 Type 1+2 (Klasse B+C) 4-polig 12,5kA 280V IP20
€ 112,48
Netto prijs: € 92,96
GPV-401-176

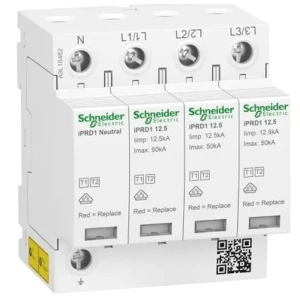

Overspanningsbeveiliging Type 1+2 (B+C) 3P+N 12,5kA 1,5kV iPRD1-12,5r-T12-3N A9L16482 SCHNEIDER ELECTRIC
€ 160,39
Netto prijs: € 132,55
GPV-401-141

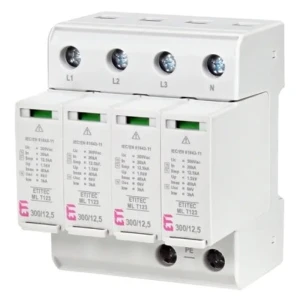

Overspanningsbeveiliging Type 1+2+3 (B+C+D) 4P 20kA 1,5kV ETITEC ML T123 300/125 4+0 002440667 ETI
€ 126,08
Netto prijs: € 104,20
PV-200-103357
Overspanningsbeveiliging Type II 275V AC 20kA 4-polig met vervangbare module
€ 56,95
Netto prijs: € 47,06
GPV-401-24
Schelinger Overspanningsbeveiliging 3P 8kA DC 1000V
€ 43,33
Netto prijs: € 35,81
GPV-401-25
Schelinger Overspanningsbeveiliging 4P 5kA klasse T1+T2 (B+C)
€ 31,69
Netto prijs: € 26,19
GPV-401-202

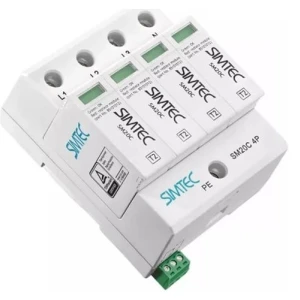

SIMET SIMTEC SM20C 4P – overspanningsbeveiliging Type 2 (C) 20kA 1,5kV
€ 52,99
Netto prijs: € 43,79
GPV-401-16
Simtec Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 3P 20kA 4,5kV
€ 68,82
Netto prijs: € 56,87
Overspanningsbeveiliging voor AC-netten en PV DC-installaties
Overspanningsbeveiligingen beschermen elektrische installaties tegen overspanningen door blikseminslag en schakelhandelingen. Deze categorie bevat 20 producten voor AC-verdeelkasten en DC-fotovoltaïsche systemen. Het assortiment omvat Type 1+2, Type 2 en Type 1+2+3 van ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager en Noark. Bedoeld voor installateurs en tableaubouwers.
Wat vindt u in deze categorie
- AC Type 1+2 (B+C) beveiligingen: 1P, 3P+N en 4P, 5-50 kA, beveiligingsniveau 1,2-1,5 kV waar vermeld.
- AC Type 2 (C) beveiligingen: 3P+N en 4P, 20-40 kA, beveiligingsniveau 1,4-1,5 kV.
- Type 1+2+3 (B+C+D) beveiliging: 4P, 20 kA, 1,5 kV, met drie klassen in één apparaat.
- PV DC Type 2 (C) beveiligingen: 1000 V en 1100 V DC, 2P en 3P, 15-20 kA, 3,8-4,0 kV.
- PV DC Type 1+2 (B+C) beveiligingen: 1000 V en 1100 V DC, 3P en 2P+N, 8-65 kA, 3,7-4,5 kV.
Zo kiest u de juiste
- Toepassing en spanning: kies AC voor het net (de meeste uitvoeringen zijn 275V AC) of DC voor PV (1000V DC of 1100V DC).
- SPD-klasse: Type 1+2 (B+C) combineert twee klassen in één apparaat. Type 2 (C) wordt toegepast in verdeelkasten.
- Beveiligingsniveau Up: een lagere waarde beperkt de restspanning sterker. De AC-uitvoeringen komen hier uit op 1,2-1,5 kV waar vermeld, de DC-uitvoeringen op 3,7-4,5 kV.
- Polen en netsysteem: kies 1P, 2P, 3P, 3P+N, 4P of 2P+N passend bij het systeem. Meerdere uitvoeringen zijn vermeld voor TN-S/TT-netten.
- Onderhoudsfuncties: sommige modellen hebben vervangbare modules, statusindicatie of een signaleringscontact. De meeste zijn bedoeld voor montage op DIN-rail.
Typische toepassingen
AC-uitvoeringen worden geïnstalleerd in hoofd- en onderverdeelkasten. Klasse II-beveiligingen worden aanbevolen op een onderlinge afstand van 10-20 meter kabellengte. DC-uitvoeringen beschermen fotovoltaïsche installaties tegen de gevolgen van directe of nabije blikseminslag. Sommige Type 2-uitvoeringen zijn ontworpen om in coördinatie met Klasse I-beveiligingen te werken.
Veelgestelde vragen
Is één apparaat voldoende voor complete overspanningsbeveiliging?
Volgens een Simtec-omschrijving vereist complete beveiliging een driestapshiërarchie van Type 1, 2 en 3 (B, C, D), die achter elkaar worden geïnstalleerd. Er is ook een Type 1+2+3-apparaat verkrijgbaar.
Kan ik een module vervangen zonder het hele apparaat te demonteren?
Ja, bij modellen met vervangbare modules. Bij de Simtec 1P Type 1+2 overspanningsbeveiliging kan de module worden vervangen zonder het hele apparaat te demonteren.
Hoe controleer ik of de beveiliging actief is?
Meerdere modellen hebben een statusindicatie. De PV-overspanningsbeveiliging 1000V 2P 20kA toont bijvoorbeeld met groen dat de beveiliging actief is en met rood dat de beveiliging ontbreekt.
Twijfelt u welk apparaat past bij uw installatie? Neem contact op met onze technische ondersteuning, dan helpen wij u bij het kiezen.
