Eaton overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
product unavailable
toevoegen aan verlanglijst
Beschrijving

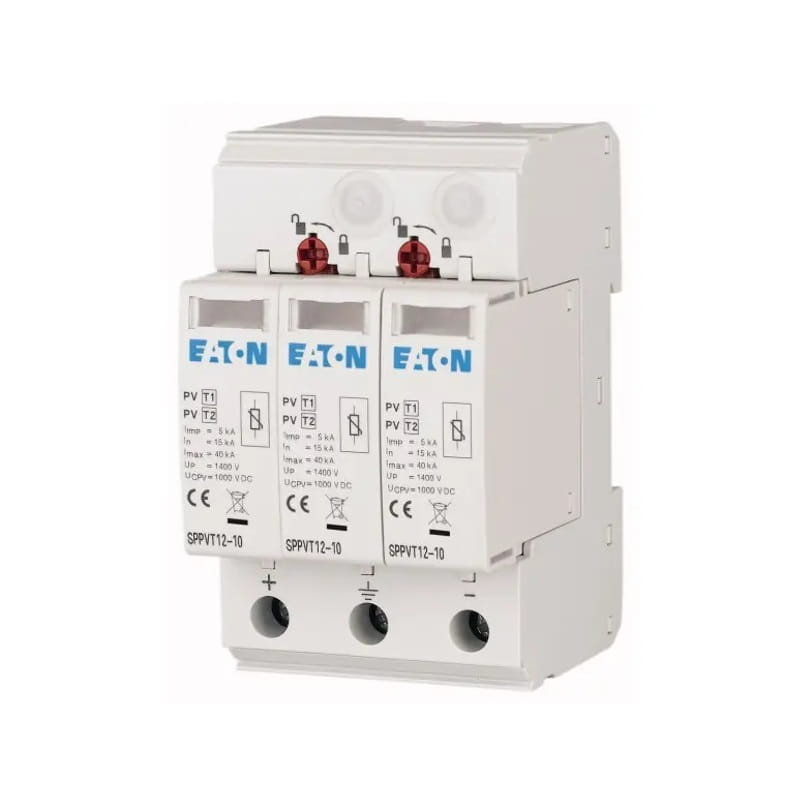

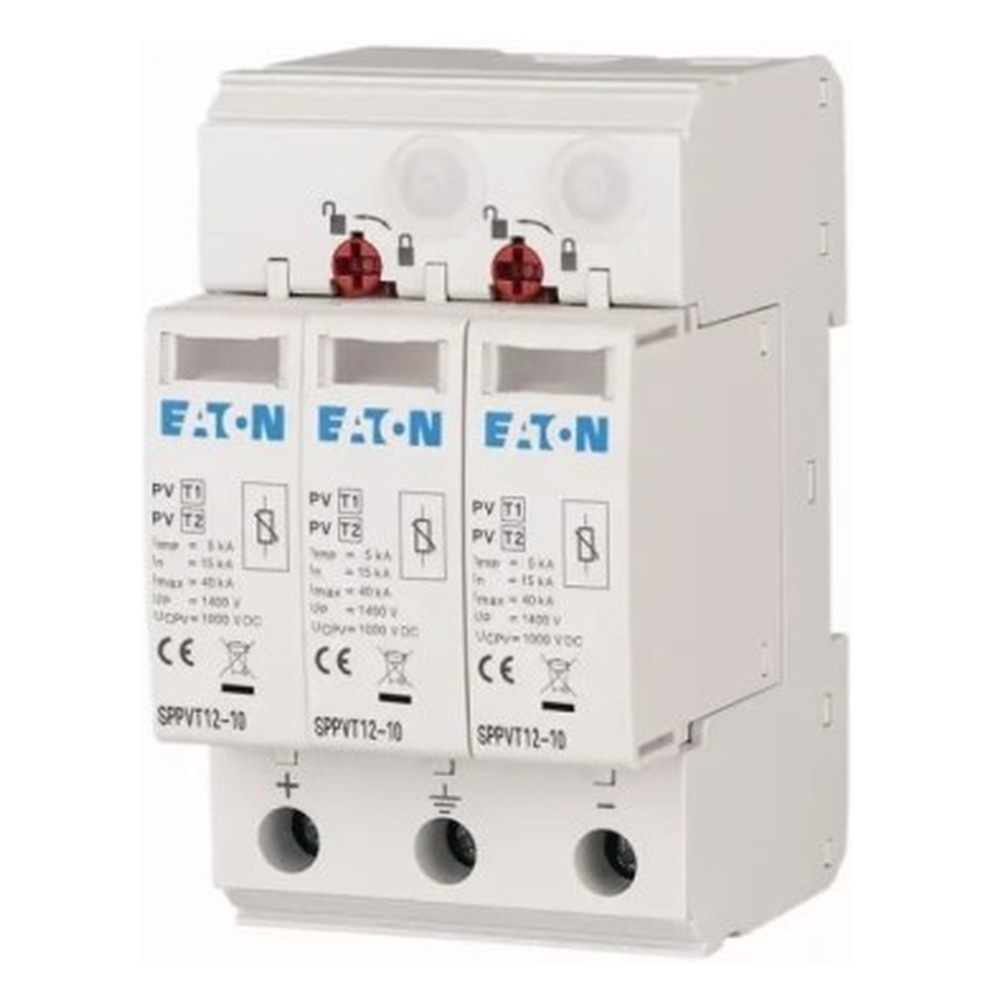

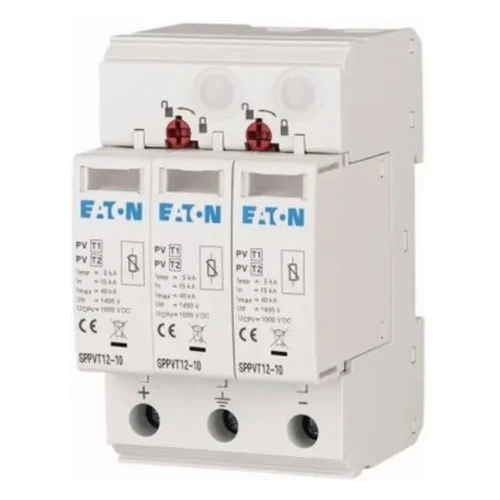

Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Overspanningsbeveiliging PV DC Type 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON is een apparaat dat is ontworpen om elektrische installaties te beschermen tegen overspanningen die kunnen ontstaan als gevolg van blikseminslag of storingen in het elektriciteitsnet.
De functie van deze overspanningsbeveiliging is het verkorten van de doorstroomtijd en het beperken van de frequentie van de volgstroom, met als doel de netwerkcomponenten te beschermen. Deze beveiliging is speciaal geschikt voor gebruik in fotovoltaïsche PV-installaties, zowel geaard als niet-geaard. Het biedt verwisselbare inzetstukken en optische indicatoren die de activering signaleren.
De SPPVT-serie overspanningsbeveiligingen kenmerkt zich door een bliksemstroombestendigheid tot 40 kA en heeft een kortsluitvastheid ISCPV tot 1000 A, wat ze een betrouwbare keuze maakt voor het waarborgen van de veiligheid van fotovoltaïsche systemen.
Specificatie
| Parameter | Waarde |
|---|---|
| Fabrikant | EATON |
| Voor netwerk | DC (Fotovoltaïsch PV) |
| Beveiligingsklasse | B+C (Type 1+2) |
| Aantal polen | 3 |
| Nominale bliksemstroom (In) | 15kA |
| Spanningsbeschermingsniveau | 3,7kV |
| Breedte uitgedrukt in aantal modules | 3 |
| Nominale bedrijfsspanning | 1000 V |
| Beschermingsgraad IP | IP20 |
| Maximale bliksemstroom | 40 kA |
| Netconfiguratie | IT |
| Aantal geleiders | 2 |
| Nominale bliksemstroom - piekwaarde (8/20) | 15 kA |
| Nominale DC-spanning | 1000 V |
| Maximale bliksemstroom (8/20) | 40 kA |
| Maximale continue bedrijfsspanning DC | 1050 V |
| Montagemethode | DIN-rail TH-35 mm |
| Afmeting | 3 modules |
| Maximale spanning fotovoltaïsche installatie | 1050 V |
| Maximale geleiderdiameter (massief/meerdraads) | 35 mm² |
| Maximale geleiderdiameter flexibel | 25 mm² |
| Activeringsignalering op apparaat | optisch |
| Type 2 | JA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Bestanden om te downloaden:
Technische gegevens
| Toepassing | DC (fotovoltaïsch) |
| Type overspanningsbeveiliging (SPD-klasse) | T1+T2 (B+C) |
| Nominale spanning [V] | 1000V DC |
| Aantal polen | 2P+N |
| Bliksemstroom (Iimp/In) [kA] | 15 kA |
| Merk | EATON |
| Beschermingsniveau (Up) [kV] | 3,7 kV |
