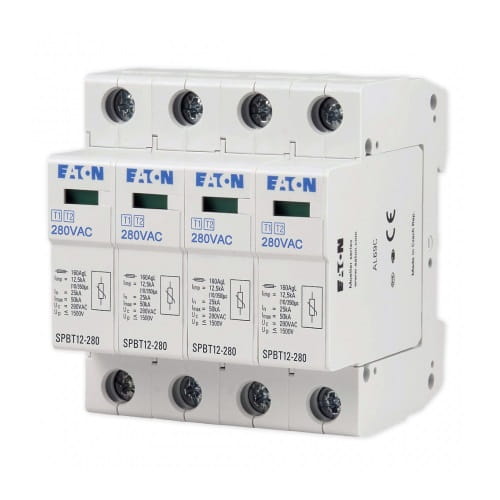

Overspanningsbeveiliging SPBT12 Type 1+2 (Klasse B+C) 4-polig 12,5kA 280V IP20
product unavailable
toevoegen aan verlanglijst
Beschrijving
Overspanningsbeveiliging Type 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
De overspanningsbeveiliging, overspanningsafleider B+C SPBT-12/280/4 Moeller is een geavanceerd overspanningsbeschermingssysteem dat de eigenschappen van klasse B en C afleiders combineert door middel van varistors in één enkele eenheid.
Dit apparaat is voornamelijk bedoeld voor gebruik in de residentiële sector en is uitgerust met een visuele storingsindicatie. Het biedt een maximale stootstroombescherming tot 12,5kA (10/350)µs en is verkrijgbaar in verschillende configuraties, van één- tot viervoudig, waarbij de overspanningsniveaus worden geminimaliseerd tot waarden onder 1,5kV. De moderne overspanningsbeveiliging is ontworpen om effectieve bescherming te bieden tegen de gevolgen van directe en indirecte blikseminslagen en schakelpieken, en is een ideale oplossing voor woningen en residentiële gebouwen.
Het wordt aanbevolen om de sets te installeren (gezien vanaf de voedingszijde) vóór meet- en aardlekschakelaars. Hierdoor wordt onjuiste werking van aardlekschakelaars tijdens de doorgang van stootstroom na activering van de overspanningsbeveiliging voorkomen. Een aardlekschakelaar die vóór de overspanningsbeveiliging is geïnstalleerd, wordt blootgesteld aan stootstromen die tot beschadiging of onnodige activering kunnen leiden.
- Overspanningsbeveiliging klasse volgens IEC 61643-1
- Typetest op basis van EN61643-1
- Snelle montage op draagrail volgens EN 50022
- Bij overspanningsbeveiligingen SPB-25/440 en SPB-60/400 vindt gasuitstoot naar buiten plaats - vereiste afstand tot brandbare elementen!
- Overspanningsbeveiliging klasse volgens norm VDE 0675, deel 6/A3 11.97
Overspanningsbeveiligingen SP-B+C moeten worden geïnstalleerd in:
- gebouwen met externe bliksemafleiderinstallatie
- gebouwen met externe bovengrondse leiding en bliksemafleiderinstallatie
- beschermd object waarin de interne staalconstructie als bliksemafleider wordt gebruikt
- gebouwen gevoed door kabelleiding, wanneer de afstand tussen het gebouw en het transformatorstation klein is (mogelijkheid van hoge kortsluitstromen)
- objecten zonder bliksemafleider in de nabijheid van hoge gebouwen, wanneer de aardingen van de objecten verbonden zijn
SPECIFICATIE
| Parameter | Waarde |
|---|---|
| Gewicht verpakking | 0,3 kg |
| Voor netwerk | TN |
| Beschermingsklasse | B+C (Type 1+2) |
| Aantal polen | 4 |
| Nominale ontladingsstroom (In) | 12,5kA |
| Maximaal toelaatbare bedrijfsspanning | 280 V |
| Beschermingsniveau bij nominale stootstroom | 1,5 kV |
| Bedrijfsfrequentie | 50/60 Hz |
| Stootstroom | 25 kA |
| Beschermingsgraad IP | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Toepassing | AC (net) |
| Type overspanningsbeveiliging (SPD-klasse) | T1+T2 (B+C) |
| Nominale spanning [V] | 275V AC |
| Aantal polen | 4P |
| Bliksemstroom (Iimp/In) [kA] | 12,5 kA |
| Merk | EATON |
| Beschermingsniveau (Up) [kV] | 1,5 kV |
