Simtec Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 3P 20kA 4,5kV
product unavailable
toevoegen aan verlanglijst
Beschrijving

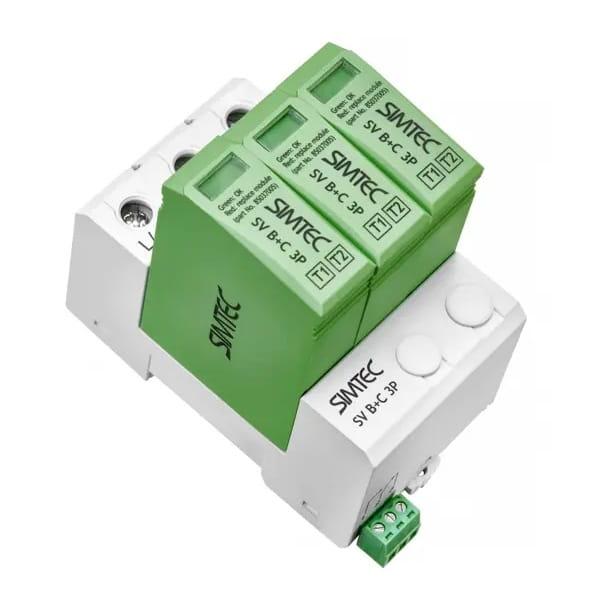

Simtec Overspanningsbeveiliging PV DC Type 1+2 (Klasse B+C) 1000V 3P 20kA 4,5kV
Varistor overspanningsbeveiliging voor fotovoltaïsche installaties SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, ook bekend als bliksemafleider, is een apparaat dat is ontworpen om fotovoltaïsche systemen te beschermen tegen de gevolgen van overspanningen.
Geconstrueerd met varistors en vonkgaten, is dit apparaat bedoeld om gevaarlijke spanningspieken te verminderen die kunnen optreden als gevolg van directe blikseminslag of nabije bliksemactiviteit. In een voedingssysteem is voor volledige overspanningsbescherming een drietraps hiërarchie van overspanningsbeveiligingen (type 1, 2, 3, respectievelijk B, C, D) noodzakelijk, achtereenvolgens geïnstalleerd. De SV B+C 3P beveiliging is speciaal aangepast voor gebruik in fotovoltaïsche installaties die werken bij spanningen tot 1000 V DC, aan de gelijkstroomzijde.
ELEKTRISCHE PARAMETERS
| Parameter | Waarde |
|---|---|
| Serie en type | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Nominale spanning PV-systeem | 1000V DC |
| Maximale continue bedrijfsspanning fotovoltaïsch systeem | 1060 V DC |
| Stootstroom | 6,25 kA |
| Nominale afvoerstroom | 20 kA |
| Maximale afvoerstroom | 40 kA |
| Spanningsbeschermingsniveau | ≤4,5 kV |
| Reactietijd | < 25ns |
| Toegestane luchtvochtigheid | 30% ÷ 90% |
| Isolatieweerstand | >100 MΩ |
| Maximale extra zekering | 160 A |
| Frequentie | 48 ÷ 62 Hz |
| Externe storingsmelding | JA |
| Conformiteit met normen | EN 61643-31:2019-07E conform richtlijn 2014/35/EU |
MECHANISCHE PARAMETERS
| Parameter | Waarde |
|---|---|
| Geleiderdoorsnede | massief 2,5 ... 35 mm²; flexibel 2,5 ... 25 mm² |
| Behuizingsmateriaal | PA66, UL94 V0 |
| Statusindicator | optisch, rood bij defect |
| Vaste montage op rail | TS 35 |
| Bedrijfstemperatuurbereik | -40°C ... +85°C |
| IP-beschermingsgraad | IP20 |
| Vorkverbindingsrail | moduleafstand 18 mm |
| Thermische afschakeling | JA |
| Geleiderdoorsnede externe signalering | max 1,5 mm² - soepel, massief |
SPECIFICATIE
| Parameter | Waarde |
|---|---|
| Gewicht verpakking | 0,2 kg |
| Voor netwerk | DC (Fotovoltaïsch PV) |
| Beveiligingsklasse | B+C (Type 1+2) |
| Aantal polen | 3 |
| Nominale afvoerstroom (In) | 20kA |
| Spanningsbeschermingsniveau | 4,5kV |
| Breedte uitgedrukt in aantal modules | 3 |
| Maximaal toelaatbare bedrijfsspanning | 1000V |
| Maximale afvoerstroom | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Toepassing | DC (fotovoltaïsch) |
| Type overspanningsbeveiliging (SPD-klasse) | T1+T2 (B+C) |
| Nominale spanning [V] | 1000V DC |
| Aantal polen | 3P |
| Bliksemstroom (Iimp/In) [kA] | 20 kA |
| Merk | SIMTEC |
| Beschermingsniveau (Up) [kV] | 4,5 kV |
