Zijklem H30 zwart geanodiseerd – eindklem PV L50

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.02 kg

Prijs/ stk.: € 0,34 0.34

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,28)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties:

Stuk
Verpakking: 250 stuks
Verpakking: 5000 stuks
Verpakking: 10000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-03-02

aanbevelen aan een vriend

Beschrijving

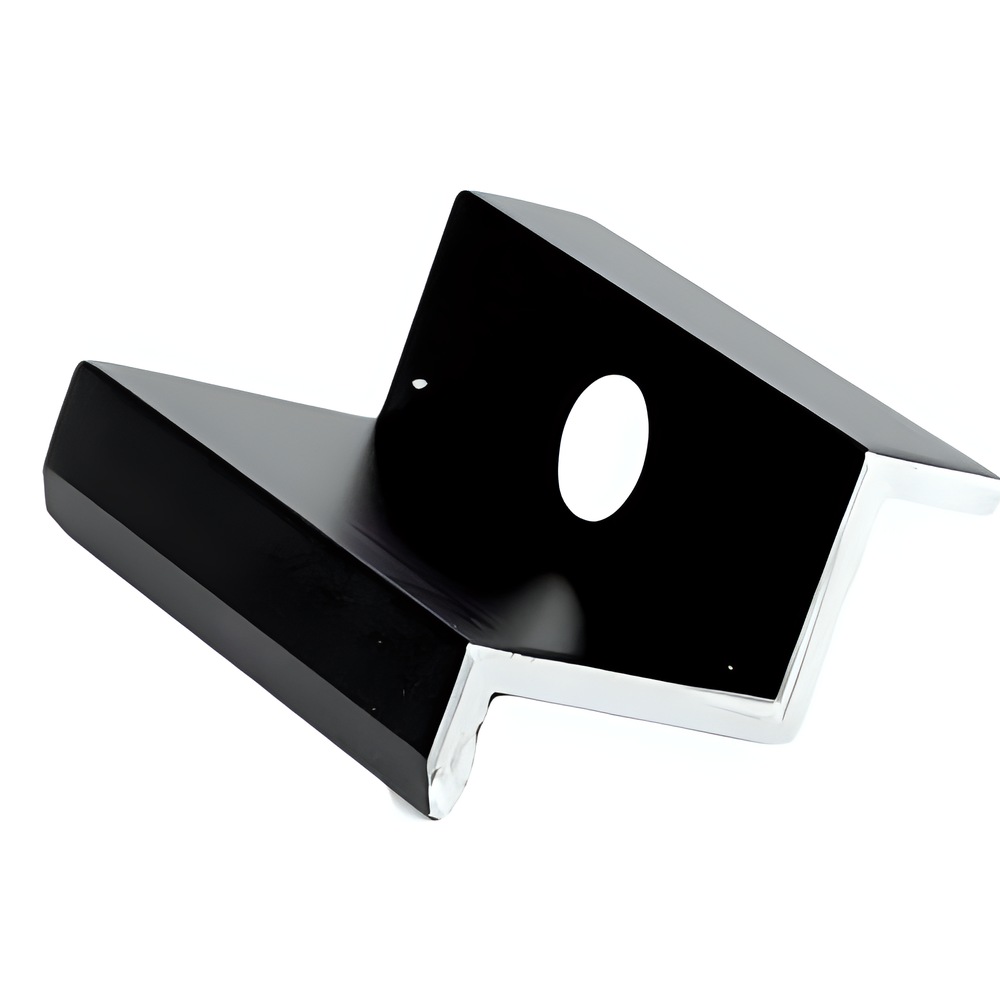

Zijklem H30 zwart geanodiseerd – eindklem PV L50

Zijklem (eindklem) H30 voor het bevestigen van de buitenrand van fotovoltaïsche panelen met een framedikte van 30 mm. Vervaardigd uit aluminium 6060 met zwarte anodisering, die de corrosiebestendigheid verhoogt en zorgt voor een esthetische uitstraling van de installatie.

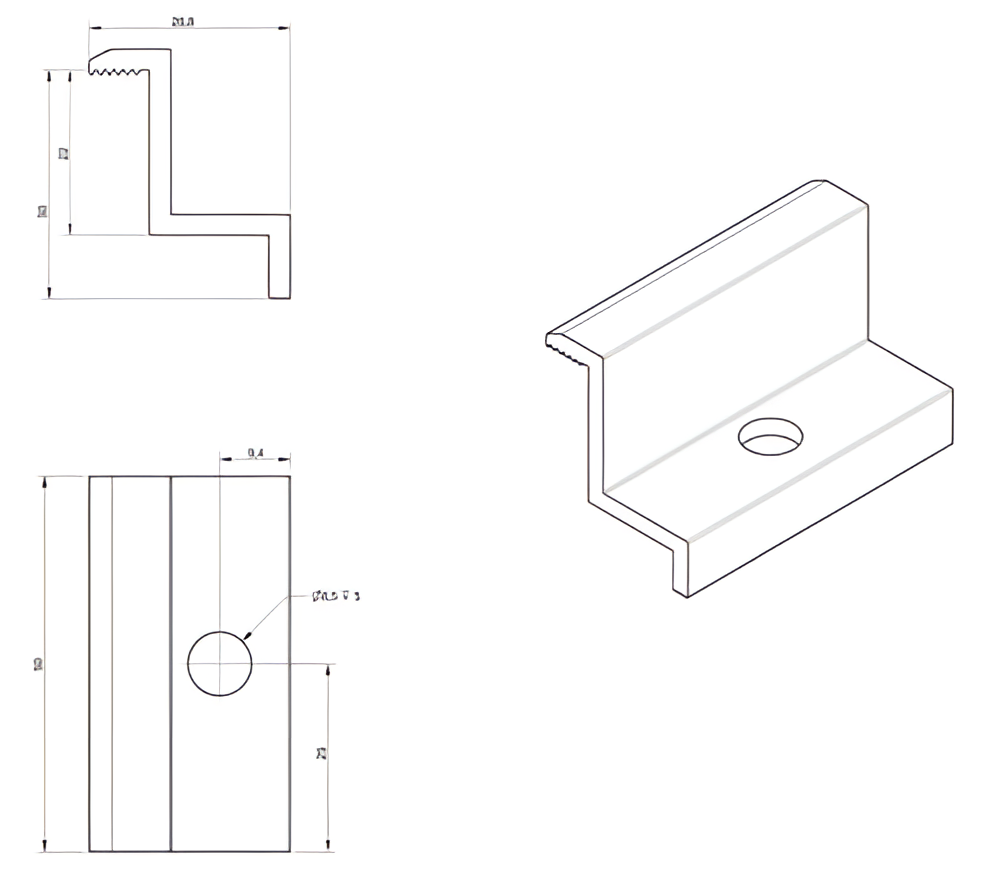

Technische tekening van de zijklem H30 – maatgetrouwe aanzichten en isometrisch beeld

Toepassing en montage

De zijklem dient als afwerkelement aan de uiteinden van rijen fotovoltaïsche modules — zowel op platte daken als op hellende daken. Voor het onderling bevestigen van panelen dienen middenklemmen te worden gebruikt. In de set zit uitsluitend de aluminium klem — de schroef en moer dienen apart te worden gekozen.

Compatibiliteit met montageprofielen

Aluminiumprofielen voor zeskantschroef

Aluminiumprofielen voor T-schroef

Trapeziumprofielen voor daken met trapeziumplaat

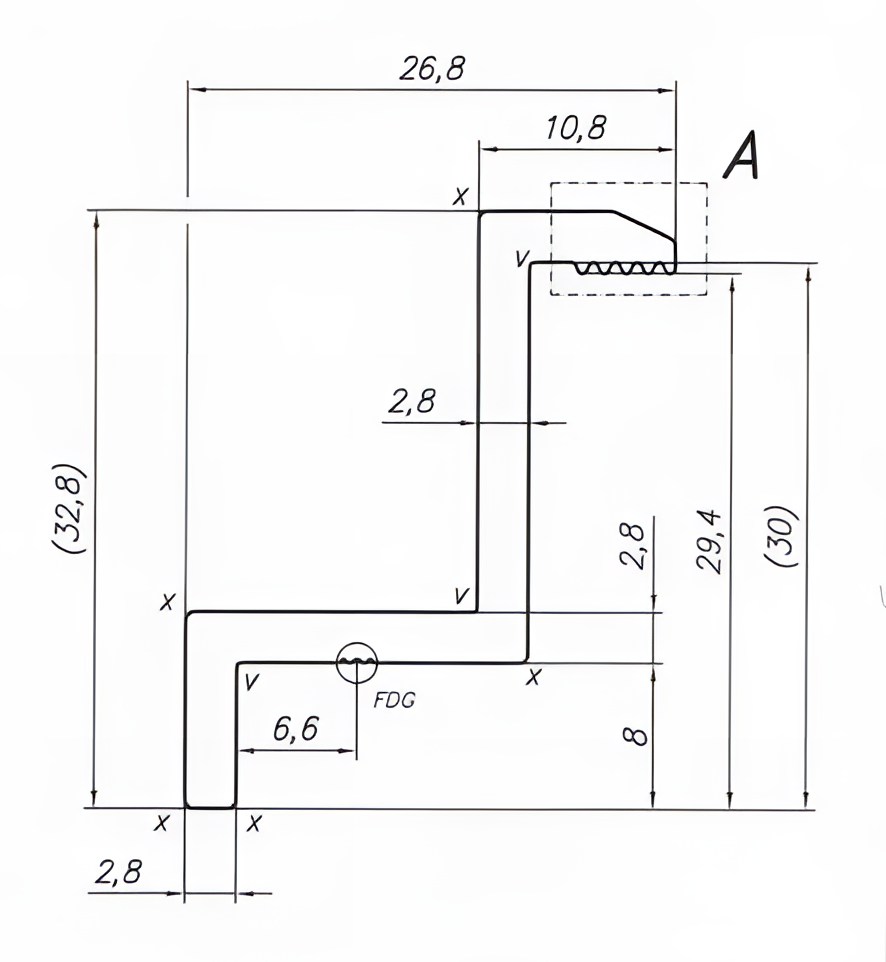

Maattekening van het profiel van de zijklem H30 – doorsnede met gedetailleerde afmetingen

Afmetingen en technische parameters

Breedte: 26,8 mm

Totale hoogte: 32,8 mm

Werkhoogte (H): 30 mm

Lengte: 50 mm

Montagegat: Ø8,5 mm (voor M8-schroef)

Wanddikte: 2,8 mm

Materiaal: aluminium 6060

Afwerking: zwarte anodisering

Kleur: zwart

Keuze van de inbusbout DIN 912

Profieltype	Schroefmaat
T-profiel	M8x20
Zeskantprofiel	M8x20
Trapeziumbrug (voor spie)	M8x20
Trapeziumbrug (voor zeskantschroef)	M8x20

Het aanbevolen aandraaimoment dient te worden gekozen volgens de richtlijnen van de fabrikant van de fotovoltaïsche panelen.

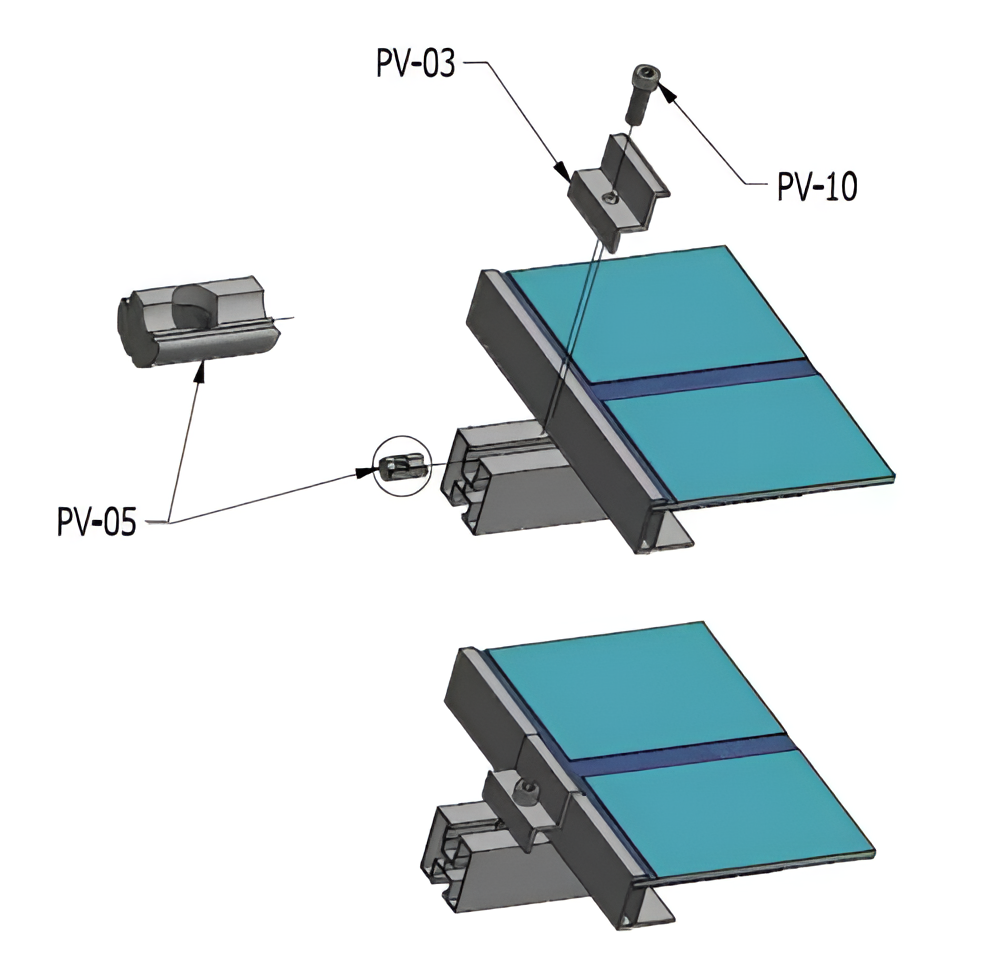

Montageschema van de zijklem met glijspie en schroef op een aluminiumprofiel

Het montageschema toont hoe de zijklem op het aluminiumprofiel wordt geplaatst met behulp van een glijspie en een inbusbout. De klem drukt de rand van de fotovoltaïsche module aan, wat een stabiele en veilige bevestiging garandeert.

Montage-instructie voor glijspieën en schroeven op het aluminiumprofiel van een fotovoltaïsch systeem

Technische gegevens

Type klem	Eindklem
Paneeldikte [mm]	30
Kleur	Zwart
Aardpen	Nee
Bijgeleverd toebehoren	Zonder accessoires
