Aardingsplaatje – PV-contactplaatje van roestvrij staal 40×40 mm

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.004 kg

Prijs/ stk.: € 0,06 0.06

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,05)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties:

Stuk
Verpakking: 500 stuks
Verpakking: 15000 stuks
Verpakking: 30000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-20

aanbevelen aan een vriend

Beschrijving

Aardingsplaatje – PV-contactplaatje van roestvrij staal 40×40 mm

Aardingsplaatje – contactplaatje 40×40 mm van roestvrij staal

Het aardingsplaatje – contactplaatje is een onmisbaar element voor potentiaalvereffeningsverbindingen in fotovoltaïsche installaties. Het zorgt voor galvanische continuïteit tussen de kaders van PV-modules en de montageconstructie, waardoor een effectieve vereffening van elektrische potentialen mogelijk wordt. Acht scherpe conische pennen, symmetrisch verdeeld over het oppervlak van het plaatje, doorboren de dunne geanodiseerde aluminiumlaag op de kaders van de panelen — een laag die isolerend werkt en geen elektrische lading geleidt. Hierdoor bereikt het plaatje rechtstreeks de metalen aluminiumlaag en ontstaat er een stevige en duurzame elektrische verbinding. Het plaatje is vervaardigd uit roestvrij staal 1.4301 (austenitische kwaliteit A2/304), wat een uitzonderlijke corrosiebestendigheid en jarenlange, ononderbroken werking onder alle weersomstandigheden garandeert. De vorm van een open U-profiel met twee omgebogen randen vergemakkelijkt de positionering op het montageprofiel en stabiliseert het element voordat de schroef wordt vastgedraaid.

Waarom contactplaatjes gebruiken

Doorboren de geanodiseerde isolerende laag van de paneelkaders, voor een betrouwbaar elektrisch contact

Roestvrij staal A2 (1.4301/304) — austenitisch, niet-magnetisch, corrosiebestendig onder alle omgevingsomstandigheden, ook in mariene en industriële atmosferen

Compacte afmetingen 40×40 mm — compatibel met gangbare PV-montageprofielen

De U-vorm stabiliseert het plaatje op het profiel — snelle en zekere montage zonder extra positionering

Minimaal gewicht (4 g) heeft geen invloed op de belasting van de constructie

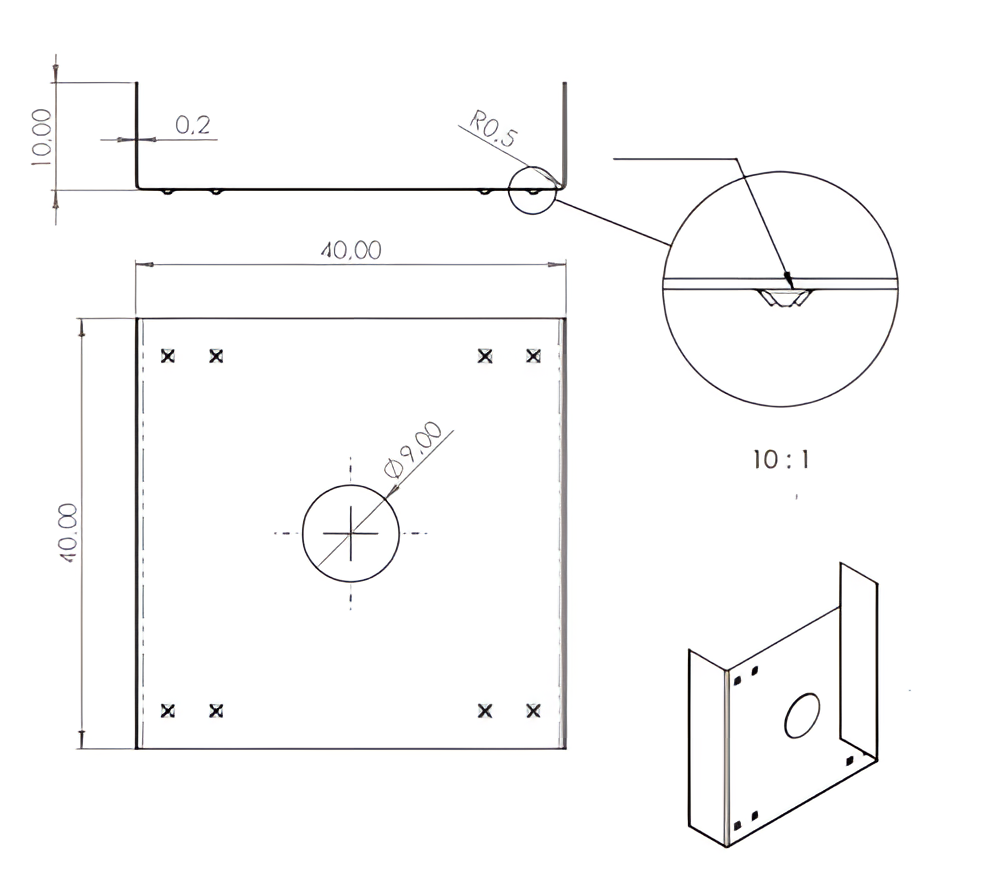

Technische tekening van het aardingsplaatje 40×40 mm met afmetingen en detail van de pen

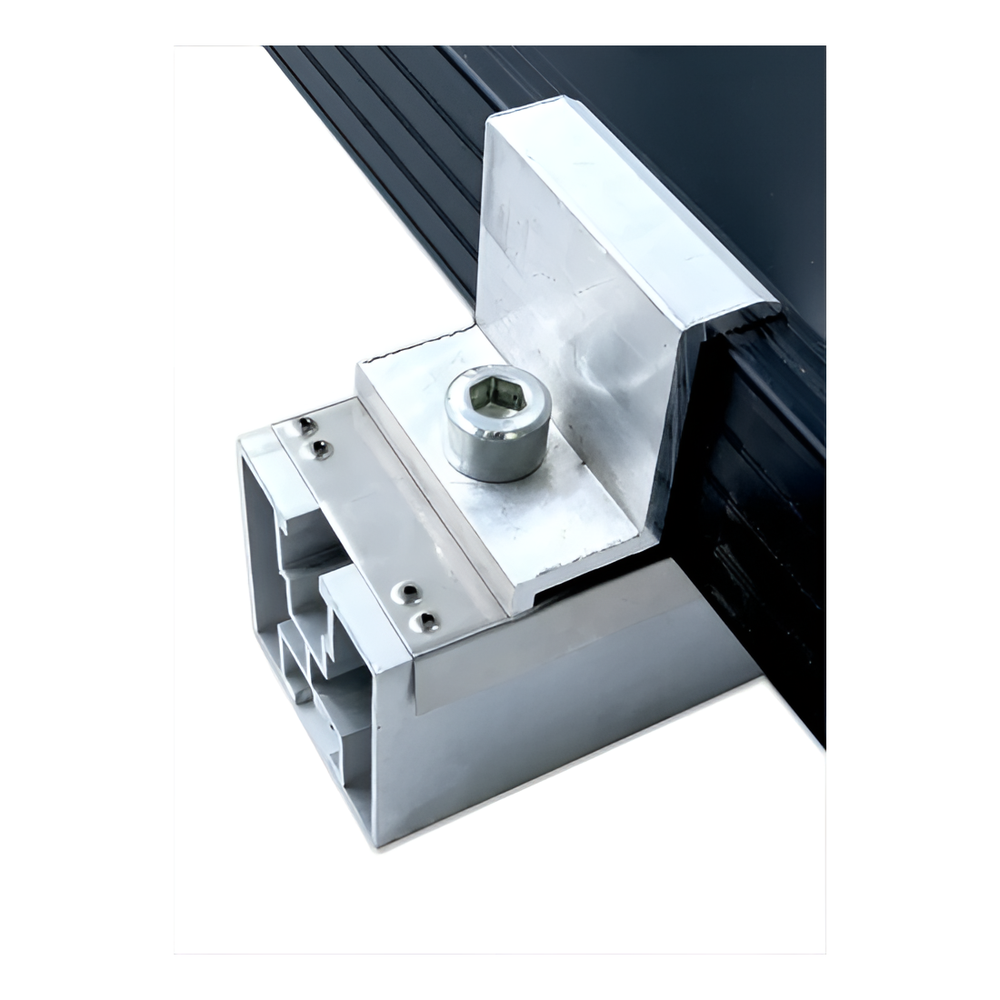

Aardingsplaatje gemonteerd tussen een klem en aluminium profiel met PV-panelkader

De afbeelding toont het contactplaatje gemonteerd tussen een bevestigingsklem en het aluminium profiel van de PV-constructie. De aardingspennen worden tegen het kader van de fotovoltaïsche module gedrukt, doorboren de geanodiseerde laag en zorgen voor een betrouwbaar galvanisch contact, noodzakelijk voor de juiste potentiaalvereffening in de installatie.

Video over het aardingsplaatje in een fotovoltaïsche installatie

Video over de toepassing van het contactplaatje in potentiaalvereffeningsverbindingen bij PV

Video over de montage van aardingselementen in een fotovoltaïsch systeem

Technische parameters

Type onderdeel	aardingsplaatje – contactplaatje
Diameter / afmeting	40 × 40 mm
Hoogte van de omgebogen rand	10 mm
Diameter montagegat	Ø 9 mm
Dikte	0,2 mm
Aantal aardingspennen	8
Straal van de pen	R 0,5 mm

Materiaal

Materiaal	roestvrij staal 1.4301 (A2 / kwaliteit 304)
Corrosiebestendigheid	hoog — austenitisch, niet-magnetisch staal met nikkeltoevoeging

Montage en toepassing

Montagewijze	vastschroeven via het centrale gat Ø 9 mm op het montageprofiel
Compatibele profielen / constructies	aluminium PV-montageprofielen — kaders van fotovoltaïsche modules

Fysieke eigenschappen

Gewicht	0,004 kg (4 g)

Veiligheid
