PV-aardingsring rond met uitsparing Ø44 mm – roestvrij staal A2

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.002 kg

Prijs/ stk.: € 0,11 0.11

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,09)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties:

Stuk
Verpakking: 500 stuks
Verpakking: 15000 stuks
Verpakking: 30000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-20-04

aanbevelen aan een vriend

Beschrijving

PV-aardingsring rond met uitsparing Ø44 mm – roestvrij staal A2

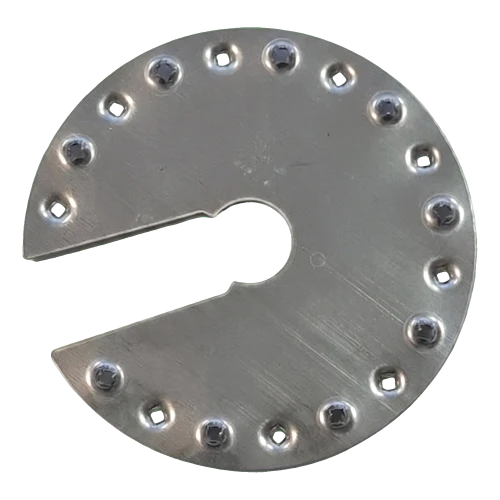

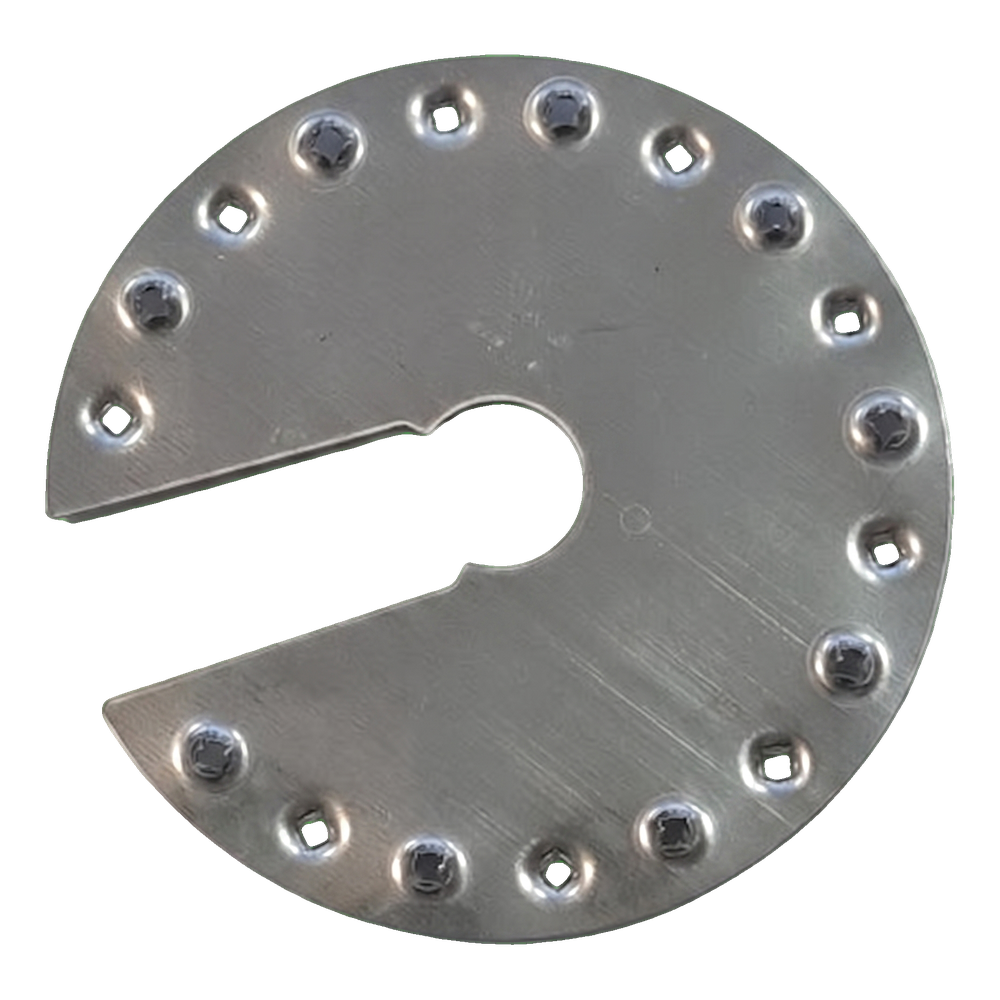

Ronde aardingsring met uitsparing Ø44 mm van roestvrij staal A2

Aardingsring variant IV is een rond montage-element met een kenmerkende uitsparing, bedoeld voor potentiaalvereffening in fotovoltaïsche installaties. Het zorgt voor galvanische continuïteit tussen de kaders van de PV-modules en de montageconstructie, en voldoet zo aan de eisen voor bliksembeveiliging en aarding van het systeem. De ring is voorzien van scherpe noppen die rondom zijn geplaatst en die tijdens het aandraaien van de bout de dunne geanodiseerde aluminiumlaag op de modulekaders doorboren. De geanodiseerde laag is een isolator — pas nadat deze doorboord is, bereiken de noppen het zuivere aluminium en vormen ze een stevige, duurzame elektrische verbinding. De uitvoering in roestvrij staal A2 (1.4301, kwaliteit 304) garandeert een uitzonderlijke corrosiebestendigheid onder alle weersomstandigheden, wat een ononderbroken werking gedurende de gehele levensduur van de installatie waarborgt.

Belangrijkste voordelen voor de installateur

Noppen die de geanodiseerde laag doorboren — betrouwbare elektrische verbinding zonder extra voorbereiding van het oppervlak

Austenitisch, niet-magnetisch staal — flexibel en bestand tegen spanningen, geschikt voor gebruik onder alle omgevingsomstandigheden

De uitsparing maakt het mogelijk de ring snel over de bout te schuiven zonder deze te demonteren — versnelt de montage

Compacte en lichte constructie — geen invloed op de belasting van profielen en kaders

Hoge corrosiebestendigheid dankzij de toevoeging van nikkel aan de legering — duurzaamheid gedurende de gehele levensduur van de PV-installatie

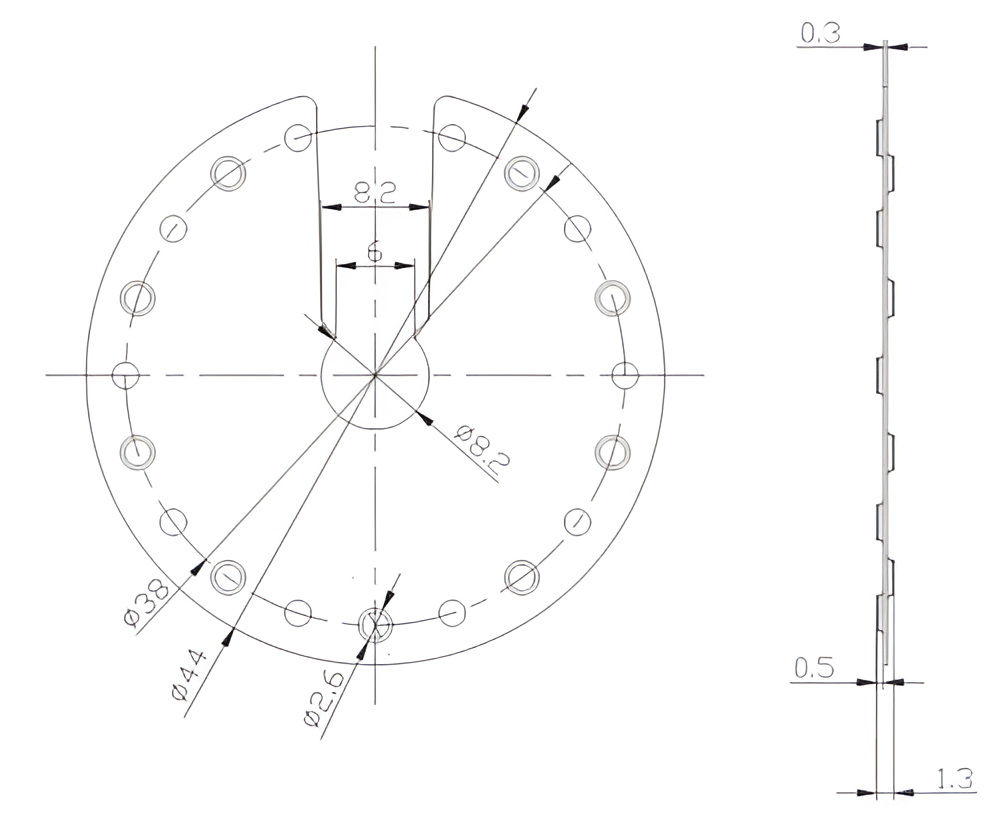

Maattekening van de aardingsring Ø44 mm met zijaanzicht in doorsnede

De technische tekening toont een bovenaanzicht en een zijaanzicht in doorsnede van de ring. Zichtbaar zijn de rondom geplaatste noppen, het middengat met sleutelgat-vormige uitsparing en het zijprofiel dat de hoogte van de noppen ten opzichte van het basisvlak weergeeft.

Video met presentatie van de aardingsring voor fotovoltaïsche installaties

Technische parameters

Type element	aardingsring variant IV — rond met uitsparing
Diameter / afmeting	Ø44 mm
Dikte	0,3 mm (basis) / 1,3 mm (totaal met noppen)
Gewicht	0,002 kg (2 g)

Afmetingen

Buitendiameter	Ø44 mm
Steekdiameter van de noppen	Ø38 mm
Middengat	Ø8,2 mm
Breedte van de uitsparing	8,2 mm (breder) / 6 mm (smaller)
Diameter van de noppen	Ø2,6 mm
Hoogte van de nop	0,5 mm

Materiaal

Materiaal	roestvrij staal A2 — 1.4301 (kwaliteit 304)
Corrosiebestendigheid	hoog — austenitisch roestvrij staal met toevoeging van nikkel

Montage en toepassing

Montagewijze	op een M8-bout — dankzij de uitsparing kan de ring worden aangebracht zonder de bout te demonteren
Compatibele profielen / constructies	kaders van PV-modules van geanodiseerd aluminium, montageconstructies voor fotovoltaïsche installaties

Veiligheid
