Schuifmoer M8 met veerkogel voor PV-profiel – aluminium 6060

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.004 kg

Prijs/ stk.: € 0,11 0.11

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,09)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties:

Stuk
Verpakking: 500 stuks
Verpakking: 5000 stuks
Verpakking: 10000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-05

aanbevelen aan een vriend

Beschrijving

Schuifmoer M8 met veerkogel voor PV-profiel – aluminium 6060

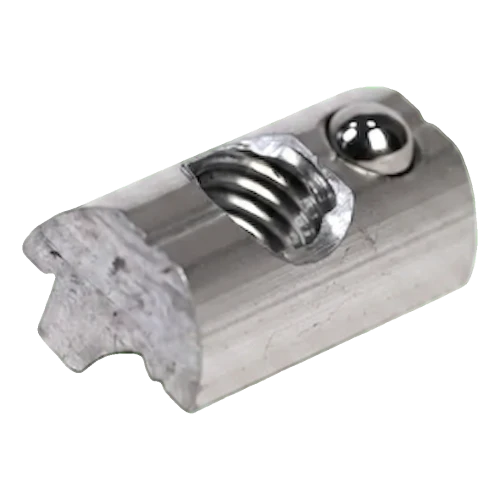

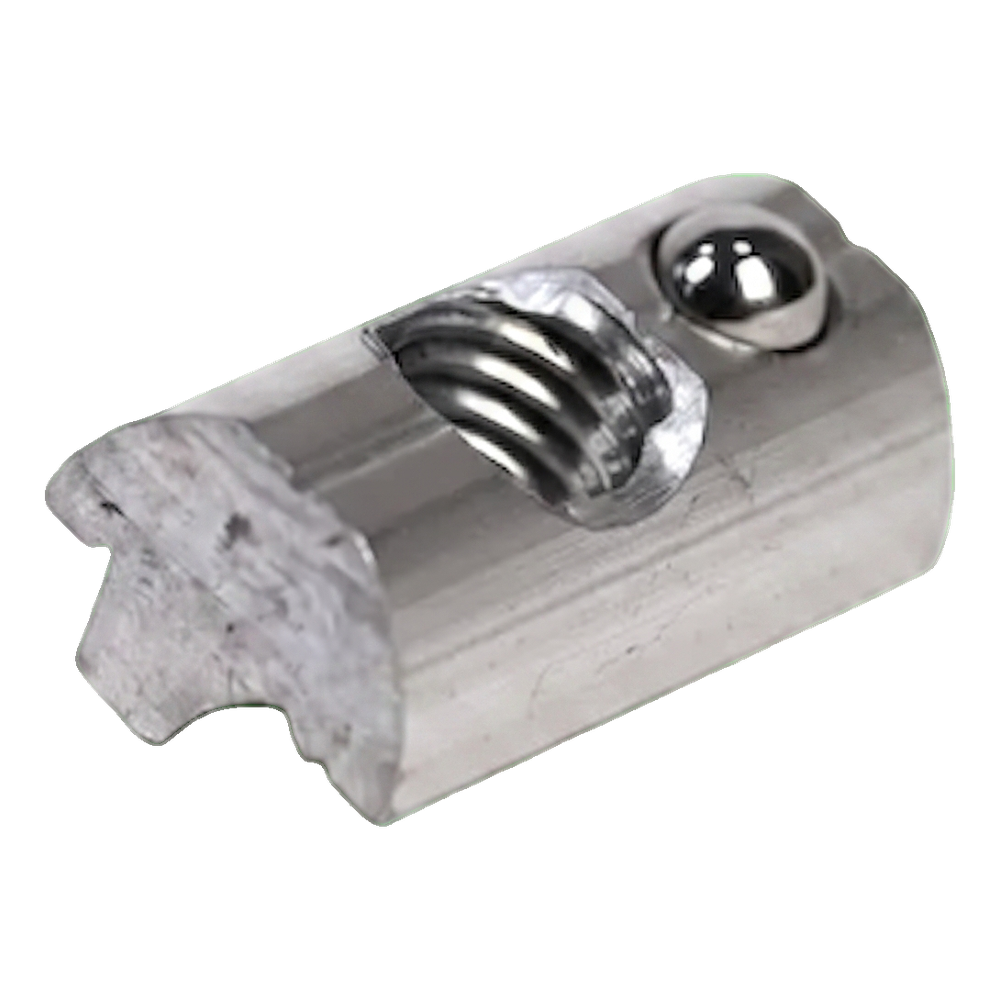

Schuifmoer M8 met veerkogel – productweergave

Schuifmoer M8 met veerkogel (nutenstein) is een essentieel montageonderdeel dat wordt gebruikt in fotovoltaïsche installaties. Gemaakt van aluminium 6060, combineert deze een hoge mechanische sterkte met lichtgewicht en corrosiebestendigheid. De schuifmoer maakt het mogelijk om middenklemmen en eindklemmen op elke gewenste plaats op het montageprofiel te bevestigen, wat de installateur volledige vrijheid geeft bij het positioneren van de PV-modules.

De ingebouwde veerkogel voorkomt dat de schuifmoer uit de groef van het profiel valt voordat de schroef definitief is aangedraaid, wat het werken op het dak aanzienlijk vereenvoudigt — het onderdeel blijft op de gewenste positie tijdens de montage van klemmen en panelen.

Toepassing en montage

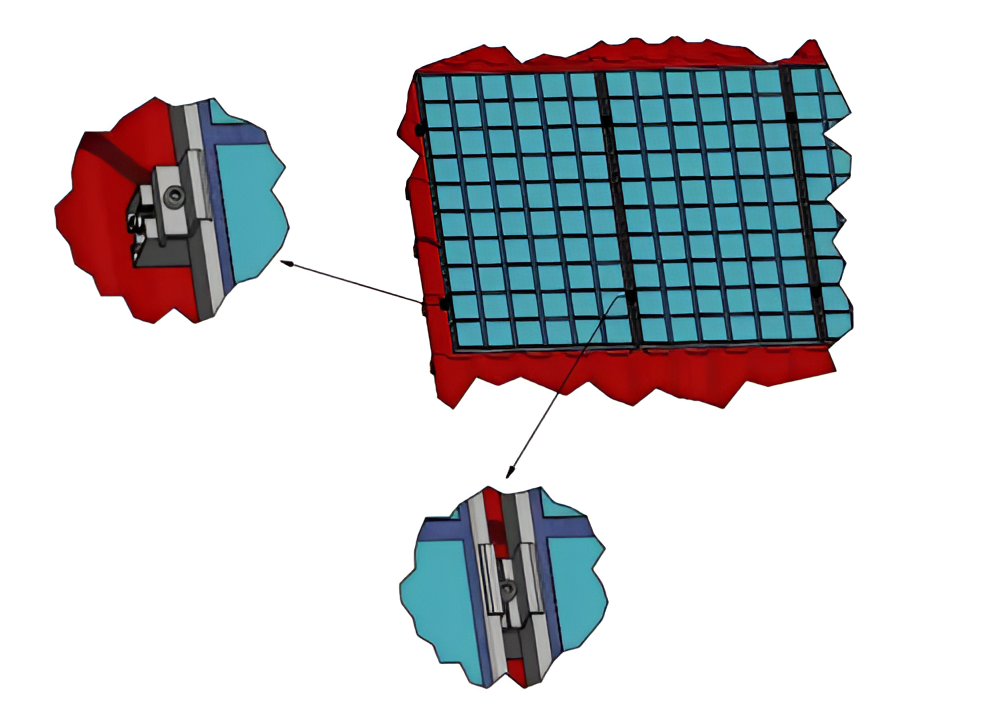

Montageschema van de schuifmoer in het profiel onder een fotovoltaïsch paneel op het dak

De schuifmoer wordt gemonteerd in de bovenrail van het aluminium profiel. Na het inschuiven in de groef van het profiel vergrendelt de veerkogel het onderdeel in positie, waardoor het vrij naar de gewenste plaats kan worden verschoven. Vervolgens wordt met behulp van een M8-schroef de klem die de PV-module bevestigt aangedraaid. Deze oplossing maakt een nauwkeurige plaatsing van zowel middenklemmen als eindklemmen over de volledige lengte van het profiel mogelijk.

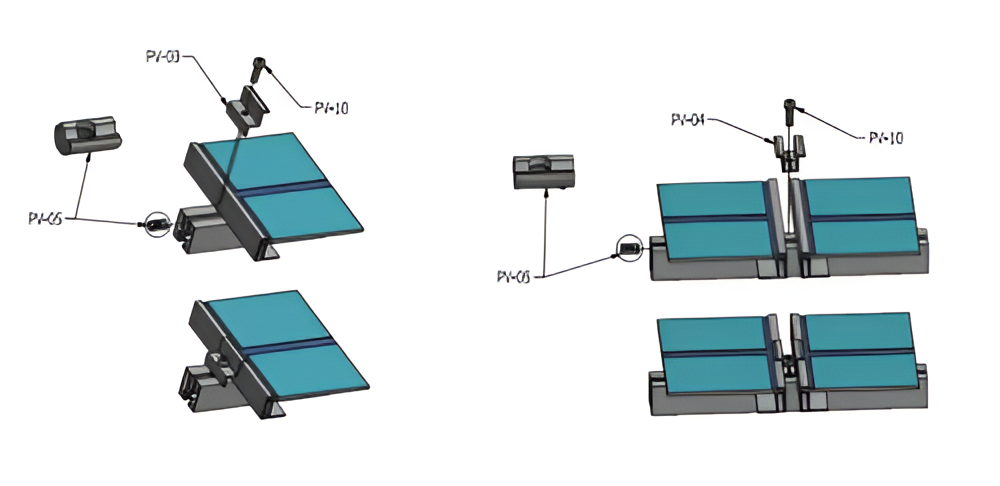

Montageschema van middenklemmen en eindklemmen met gebruik van de schuifmoer en schroef

Technische specificatie

Parameter	Waarde
Materiaal	Aluminium 6060
Draad	M8
Montageplaats	Bovenrail van het profiel
Gewicht	0,004 kg

Montage-instructie

De onderstaande video toont de montage van schuifmoeren en schroeven in het aluminium profiel van het fotovoltaïsche systeem.

Montage-instructie voor schuifmoeren en schroeven in het aluminium profiel van het fotovoltaïsche systeem
