Aluminium trapeziumbrug H-40 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat
product unavailable
toevoegen aan verlanglijst
5
Beschrijving
Aluminium trapeziumbrug H-40 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat
De trapeziumbrug H-40 met EPDM-afdichting is een aluminium brugprofiel bedoeld voor de directe bevestiging van fotovoltaïsche modules op daken bedekt met trapeziumplaat. Vervaardigd van aluminiumlegering 6060, combineert het profiel een hoge corrosiebestendigheid met een goede mechanische sterkte, wat resulteert in een duurzame installatie gedurende de hele levensduur. Het profiel wordt op de top van de golf van de trapeziumplaat geplaatst en de hoogte ervan zorgt voor een vrije luchtstroom onder het paneel — natuurlijke koeling van de modules verbetert hun rendement en scheidt het paneel van het opgewarmde dakoppervlak. Het bovenste montagekanaal maakt het mogelijk om midden- en eindklemmen te bevestigen met inbusbouten en vierkante moeren, wat het installatieteam flexibiliteit geeft bij het positioneren van de modules.
Belangrijkste voordelen voor de installateur
- EPDM-afdichting inbegrepen — een dichte aansluiting op de plaat zonder extra afdichtingsmateriaal
- Montagegaten ter plaatse aangebracht — vrije aanpassing van de boutafstand aan de golfafstand van de specifieke trapeziumplaat, zonder dat verschillende varianten voor diverse dakprofielen besteld hoeven te worden
- Aluminium 6060, bestand tegen corrosie en weersinvloeden
- Het profiel is geschikt voor anodiseren, wat extra oppervlaktebescherming biedt
- De hoogte van het profiel garandeert natuurlijke ventilatie van de modules en houdt ze los van het hete dakoppervlak

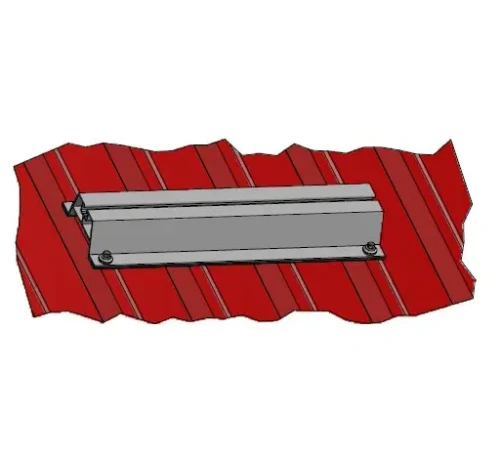

Montage op een dak met trapeziumplaat

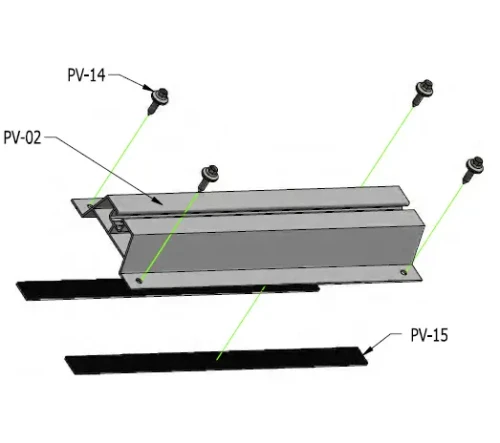

De trapeziumbrug wordt direct op de top van de golf van de trapeziumplaat geplaatst. De EPDM-afdichting zorgt voor een dichte aansluiting van het profiel op de ondergrond en beschermt de plaat tegen beschadiging op de bevestigingsplek. De gaten voor de bouten die het profiel aan de dakconstructie bevestigen, worden op de bouwplaats aangebracht — hierdoor kan de installateur de afstand aanpassen aan het specifieke plaatprofiel. De fotovoltaïsche panelen worden met midden- of eindklemmen aan het bovenste kanaal van de brug bevestigd.
Compatibiliteit met het klemmensysteem

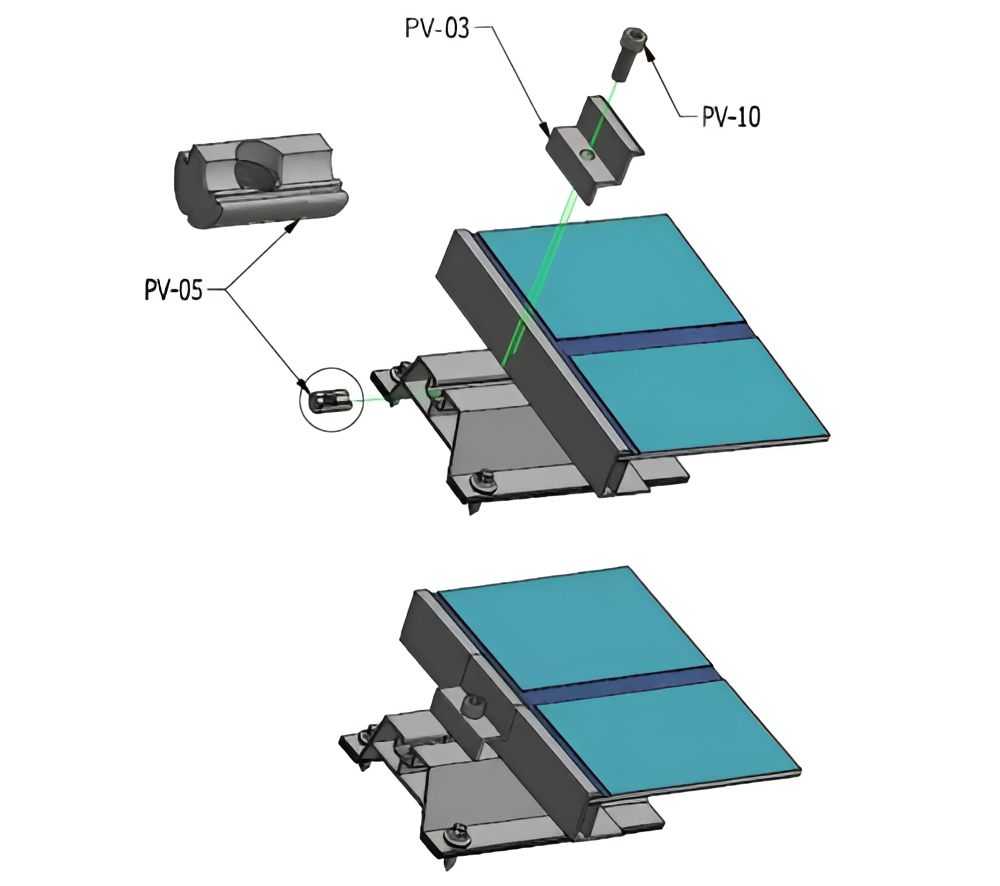

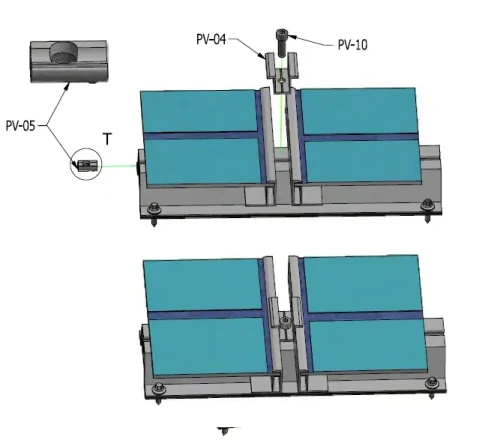

Het profiel werkt samen met een breed assortiment montageaccessoires. Midden- en eindklemmen worden in het bovenste kanaal van de rail geplaatst, en vierkante moeren met zeskantkop houden ze in de gewenste positie vast. Onderstaande schema's tonen voorbeeldconfiguraties met eind- en middenklemmen.

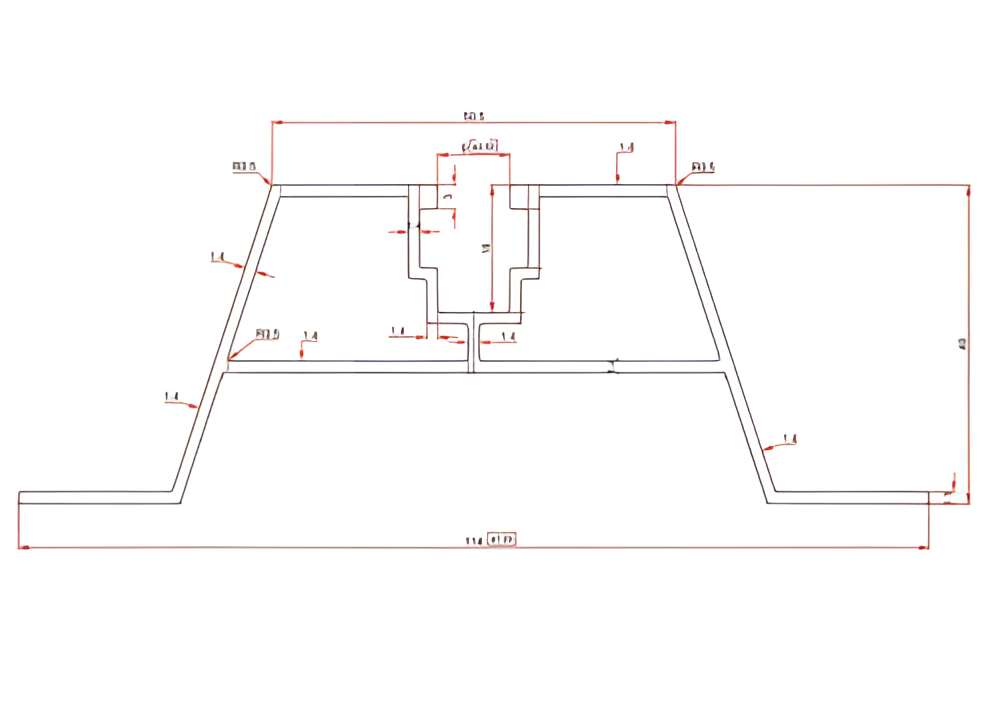

De constructie van het profiel is gebaseerd op een symmetrische trapeziumdoorsnede met een centraal montagekanaal aan de bovenzijde. Het grote contactoppervlak met de plaat zorgt voor stabiliteit, en de uniforme wanddikte garandeert voldoende stijfheid bij een laag gewicht. Door de gelijkmatige belastingverdeling kunnen klemmen op elk gewenst punt langs het kanaal worden bevestigd.
