Aluminium trapeziumbrug H-70 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat
product unavailable
toevoegen aan verlanglijst
5
Beschrijving

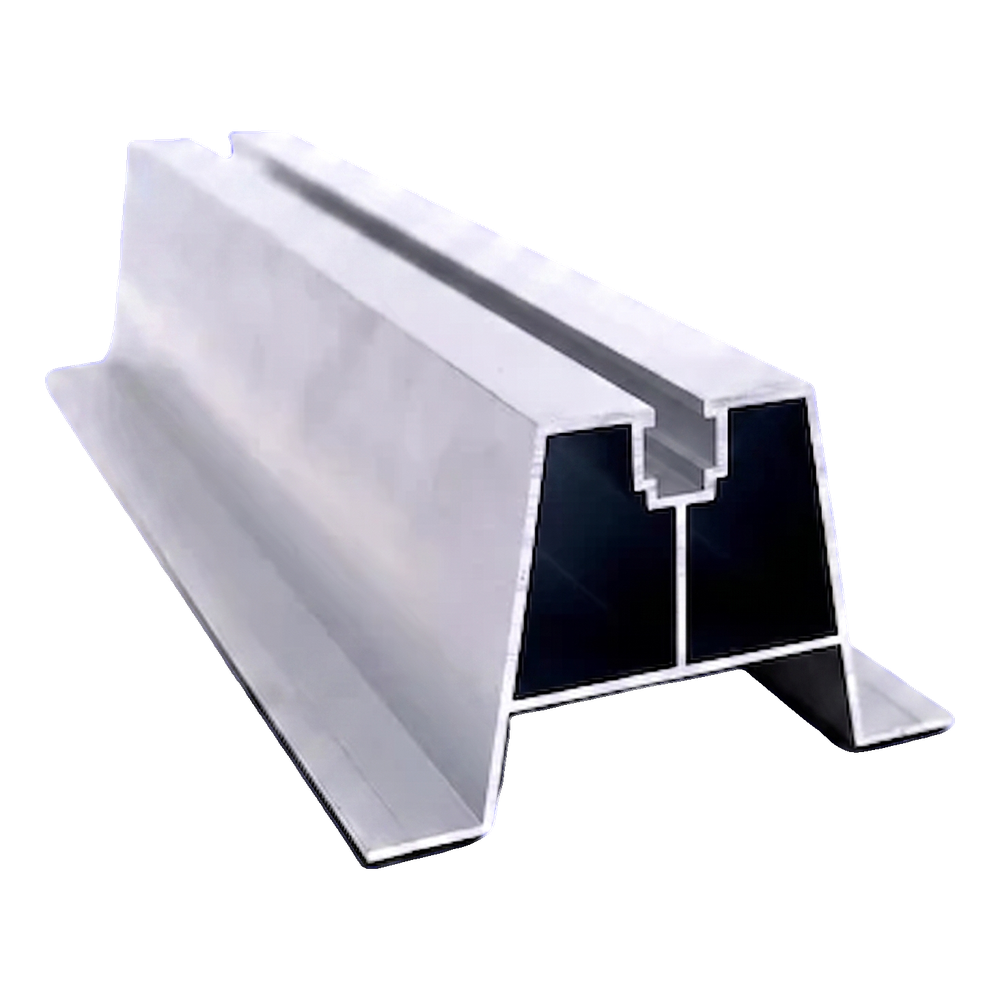

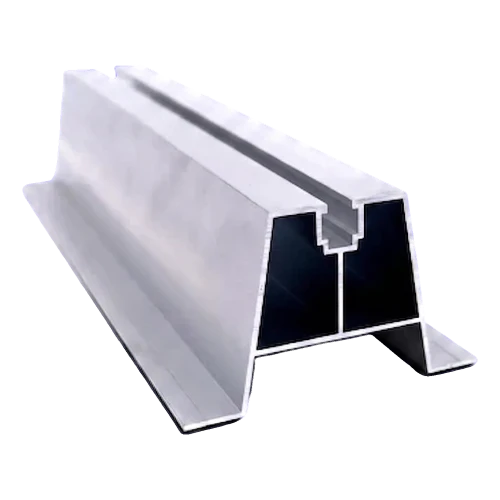

Aluminium trapeziumbrug H-70 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat

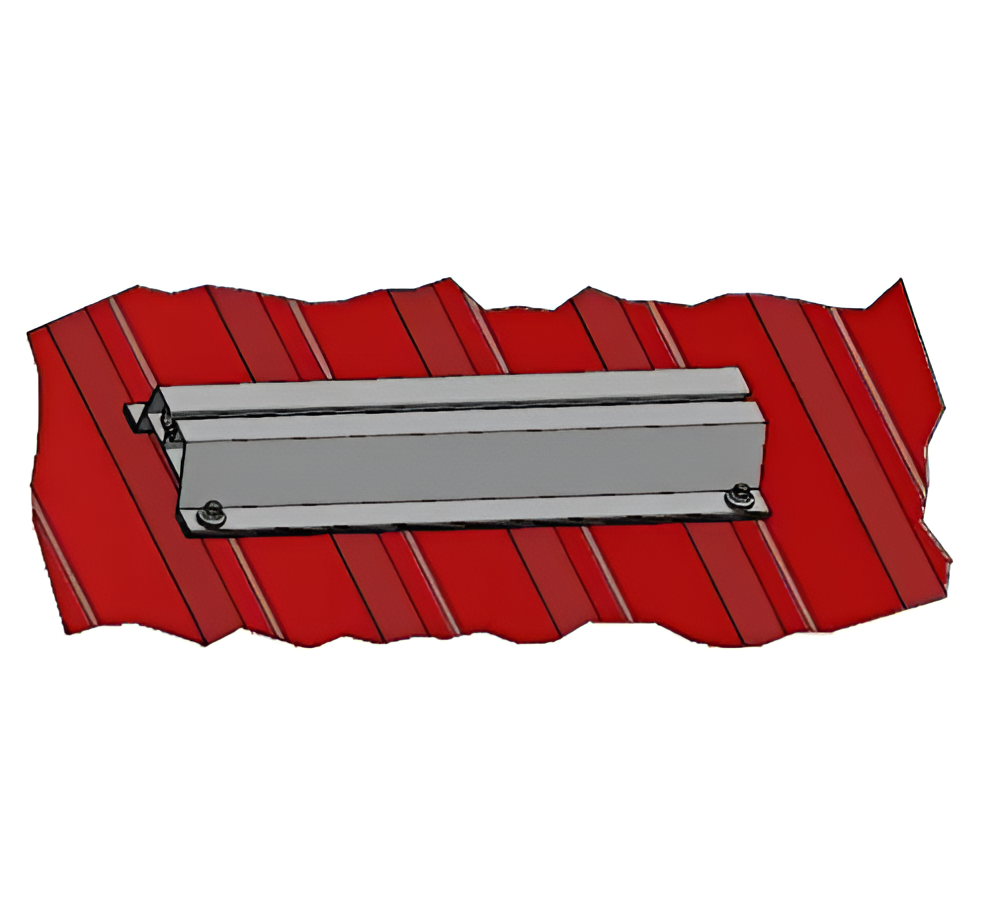

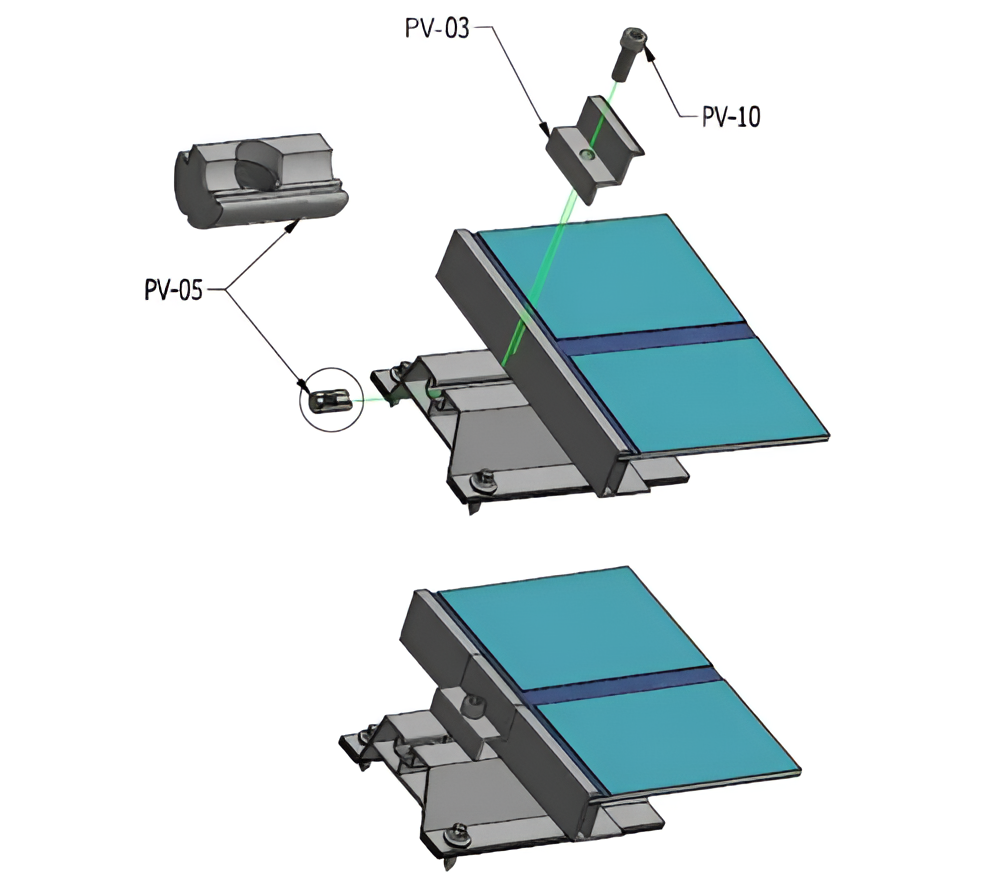

De trapeziumbrug H-70 met EPDM-afdichting is een aluminium brugprofiel dat is ontworpen voor de directe bevestiging van zonnepanelen op daken bedekt met trapeziumplaat. De trapeziumvormige doorsnede volgt de geometrie van de plaatribben, waardoor het profiel stabiel op de dakbedekking rust zonder dat extra afstelplaatjes nodig zijn. De hoogte van het profiel zorgt voor voldoende afstand tussen de module en het dakoppervlak, wat een vrije luchtstroom onder het paneel mogelijk maakt — de natuurlijke ventilatie voert warmte effectief af, wat zorgt voor betere werkomstandigheden van de PV-modules. Het bovenste montagekanaal maakt het mogelijk om eind- en middenklemmen te bevestigen met inbusbouten en vierkante moeren, terwijl de gaten voor de schroeven die de brug aan de plaat bevestigen rechtstreeks op het dak tijdens de montage worden geboord, waardoor het verankeringspunt precies kan worden afgestemd op het profiel van de plaat.
Voordelen van de trapeziumbrug H-70
- De ventilatieruimte tussen het paneel en het dak ondersteunt de natuurlijke koeling van de modules en beperkt het rendementsverlies op hete dagen
- De meegeleverde EPDM-afdichting beschermt de dakbedekking ter plaatse van de bevestiging en voorkomt dat water onder de plaat doordringt
- Corrosiebestendige aluminiumlegering 6060 — het profiel heeft geen extra corrosiebescherming nodig en bewijst zich jarenlang onder buitenomstandigheden

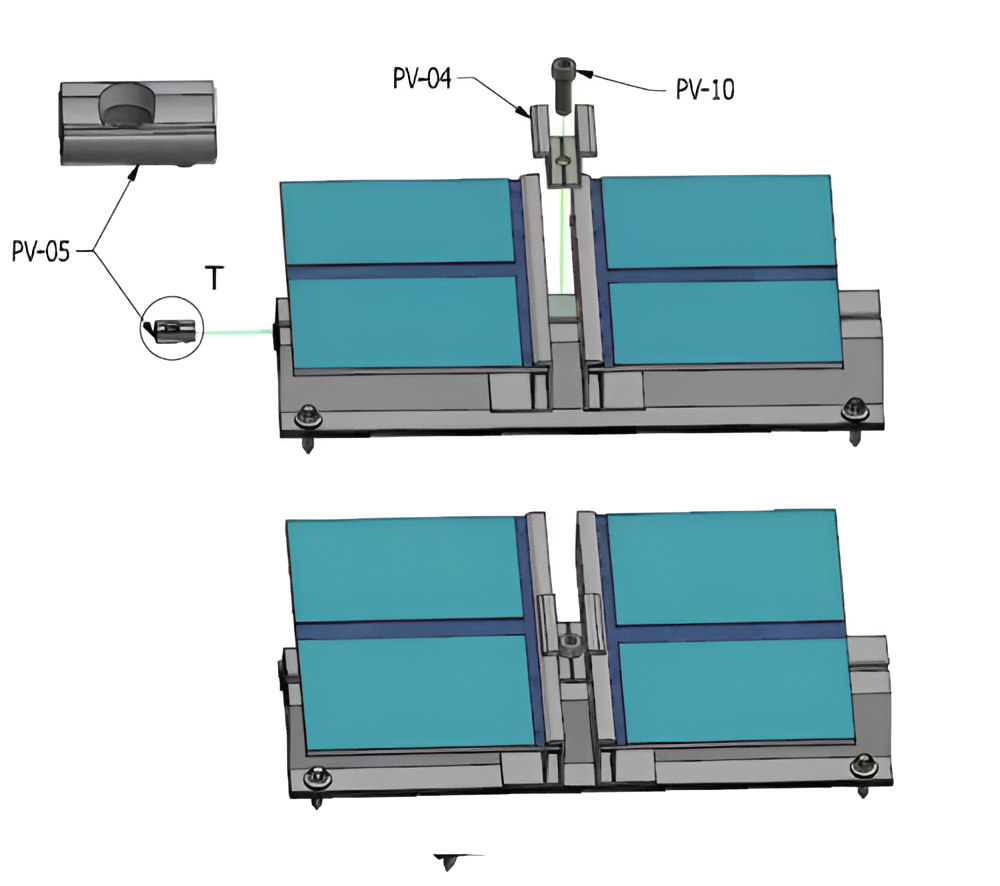

- Compatibiliteit met midden- en eindklemmen maakt universele toepassing in verschillende installatieconfiguraties mogelijk
- Montagegaten worden op het dak geboord — flexibele aanpassing aan de golfafstand van de trapeziumplaat

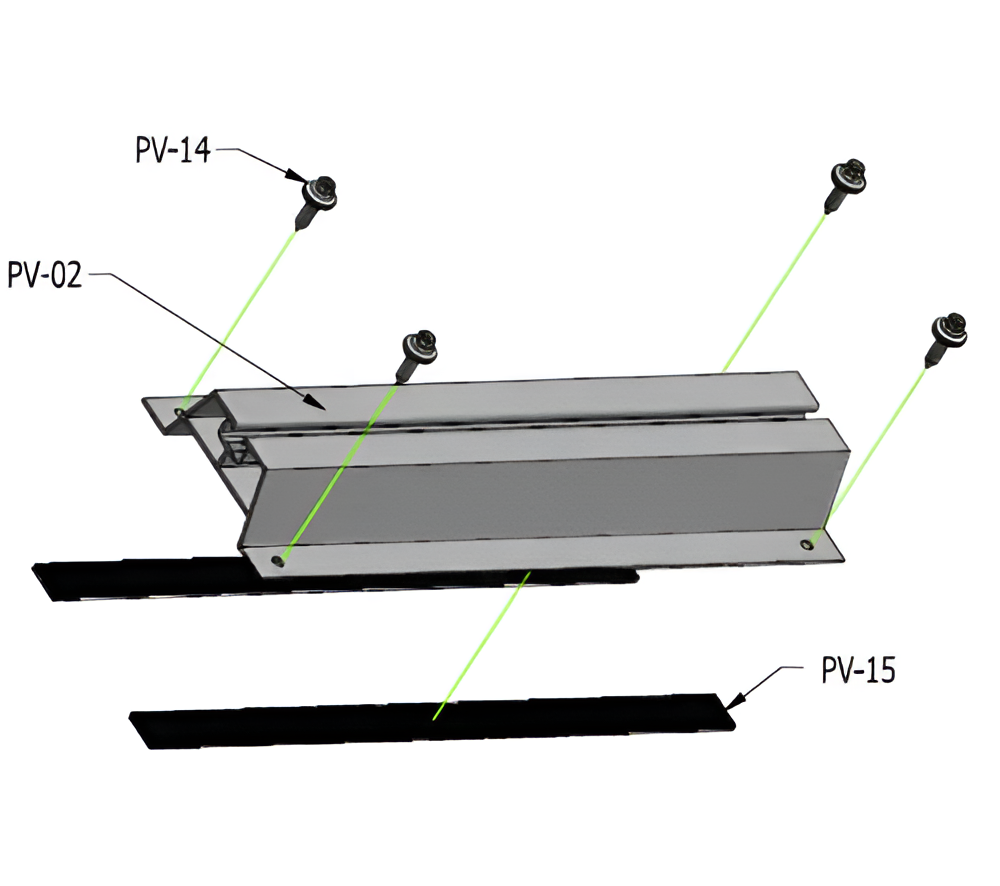

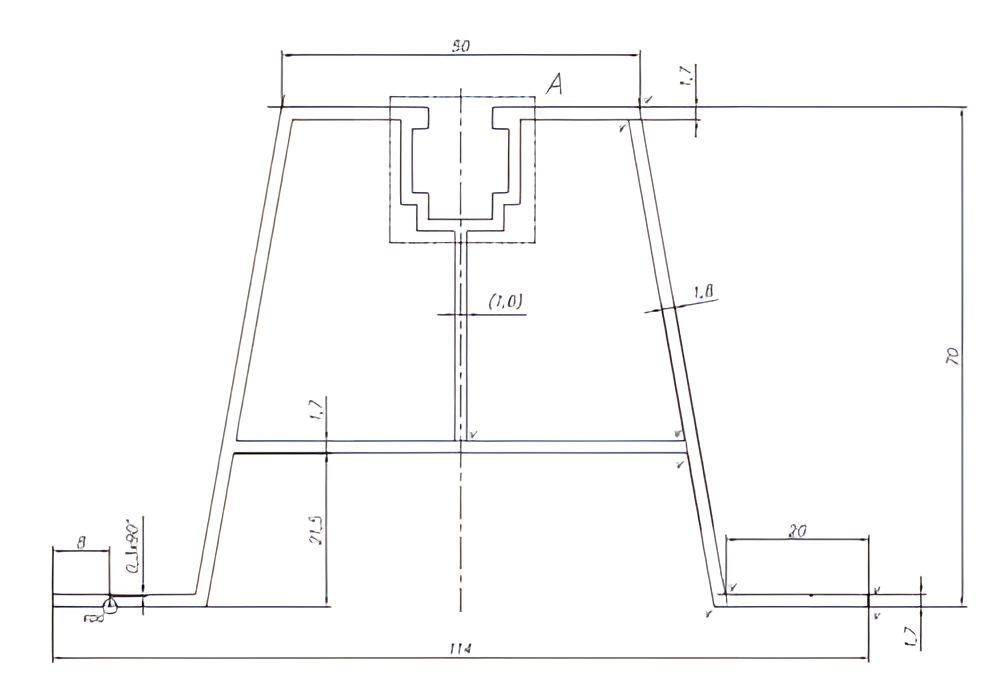

Het profiel heeft een trapeziumvormige doorsnede met inwendige versterking — twee verticale tussenschotten verstevigen de constructie en dragen de belasting van de gemonteerde modules over op de rib van de plaat. In het bovenste deel van het profiel bevindt zich een montagekanaal bedoeld voor het plaatsen van klemmen die de zonnepanelen bevestigen. De basis van het profiel rust stabiel op de ribben van de trapeziumplaat, en de EPDM-afdichting (zichtbaar op het montageschema) vult oneffenheden op en zorgt voor waterdichtheid ter plaatse van de verankeringspunten.
