Middenklem H8 L50 - laag - onbehandeld met aardingspen

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.03 kg

Prijs/ stk.: € 0,42 0.42

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,35)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties:

Stuk
Verpakking: 250 stuks
Verpakking: 5000 stuks
Verpakking: 10000 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: Synerga

Productcode: PV-04-18

aanbevelen aan een vriend

Beschrijving

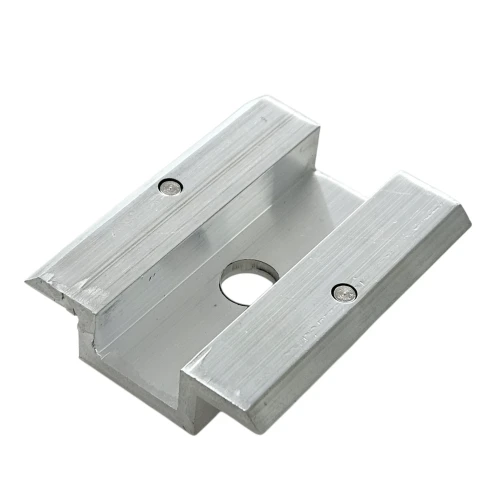

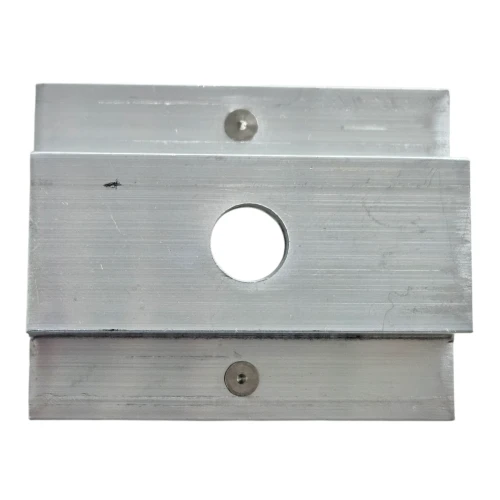

Middenbeugel H8 - onbehandeld met aardingspin

Middenbeugel H8 met aardingspin is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte vanaf 30 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt deze beugel voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatiecomponenten mogelijk maakt.

Het onderscheidende kenmerk van deze beugel zijn de twee geïntegreerde aardingspinnen – één aan elke zijde – die een snelle en effectieve potentiaalvereffening tussen aangrenzende fotovoltaïsche modules mogelijk maken door hun geanodiseerde laag te doorboren tijdens het aandraaien. Deze oplossing vergemakkelijkt niet alleen de montage door de noodzaak van extra aardingsringen te elimineren, maar verkort ook aanzienlijk de installatietijd en garandeert een hoog niveau van veiligheid en efficiëntie van het hele systeem.

Dit is een innovatieve oplossing die installaties voor bliksem- en overspanningsbeveiliging ondersteunt, bijzonder nuttig in fotovoltaïsche systemen.

Technische gegevens

Framehoogte module: vanaf 30 mm

Totale breedte: 40 mm

Totale hoogte: 11,6 mm

Totale lengte: 50 mm

Breedte interne kanaal: 14,4 mm

Diameter montagegat: 9 mm (M8)

Materiaal: aluminium 6063-T66

Afwerking: onbehandeld aluminium

Aanbevolen aanhaalmoment: de exacte waarde moet altijd worden gecontroleerd in de specificatie van de modulefabrikant

Gebruikte bouten: M8

Toepassing De middenbeugel is een essentieel bevestigingselement voor de installatie van zonnepanelen – gebruikt voor het verbinden en bevestigen van twee aangrenzende panelen aan het aluminiumprofiel. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik middenbeugels tussen aangrenzende panelen in een rij. Voor de bevestiging van randpanelen (aan de uiteinden van rijen) moeten eindbeugels worden gebruikt.

Compatibiliteit

Aluminiumprofielen geschikt voor zeskantbouten

Aluminiumprofielen voor T-bouten

Trapeziumprofielen voor daken met trapeziumplaat

Voordelen

Hoogwaardig materiaal – vervaardigd uit aluminium 6063-T66, gekenmerkt door hoge weerstand tegen weersomstandigheden.

Duurzaamheid – hoogwaardige afwerking garandeert duurzame bevestiging van de fotovoltaïsche paneelconstructie.

Corrosiebestendigheid – bestand tegen externe factoren en corrosie.

Mechanische sterkte – bestand tegen stoten en mechanische beschadigingen.

Betrouwbare geleiding – speciaal ontworpen pinnen doorboren de geanodiseerde coating van panelen en zorgen voor veilige potentiaalvereffening zonder de noodzaak van aardingsringen.

Potentiaalvereffening – garandeert geleidingscontinuïteit tussen modules en draagconstructie.

Geribbeld oppervlak – getande klemranden zorgen voor een stevige grip en voorkomen verschuiven van panelen.

Montage-instructies

Monteer de beugel op de montagerail met behulp van een schuifmoer en M8-bout.

Plaats twee aangrenzende fotovoltaïsche panelen binnen de beugel en zorg ervoor dat de aardingspinnen contact maken met de frames van beide modules.

Draai de bout aan – controleer de specificatie van de paneelfabrikant – deze bepaalt het optimale aanhaalmoment.

Verpakkingsinhoud Middenbeugel H8 met aardingspin. Let op: bouten, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische gegevens

Type klem	Midden
Paneeldikte [mm]	30-45
Kleur	Zilver
Aardpen	Ja
Bijgeleverd toebehoren	Zonder accessoires
