PV-montageprofiel aluminium 40×40 mm / 625 cm – voor zeskantbouten M10

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 4.92 kg

Prijs/ stk.: € 38,95 38.95

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 32,19)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties::

Stuk
Pakket: 16 Stuks
Pakket: 174 Stuks
Pakket: 348 Stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

4.55556

Leverancier: -

Productcode: PV-01-02

aanbevelen aan een vriend

Beschrijving

PV-montageprofiel aluminium 40×40 mm / 625 cm – voor zeskantbouten M10

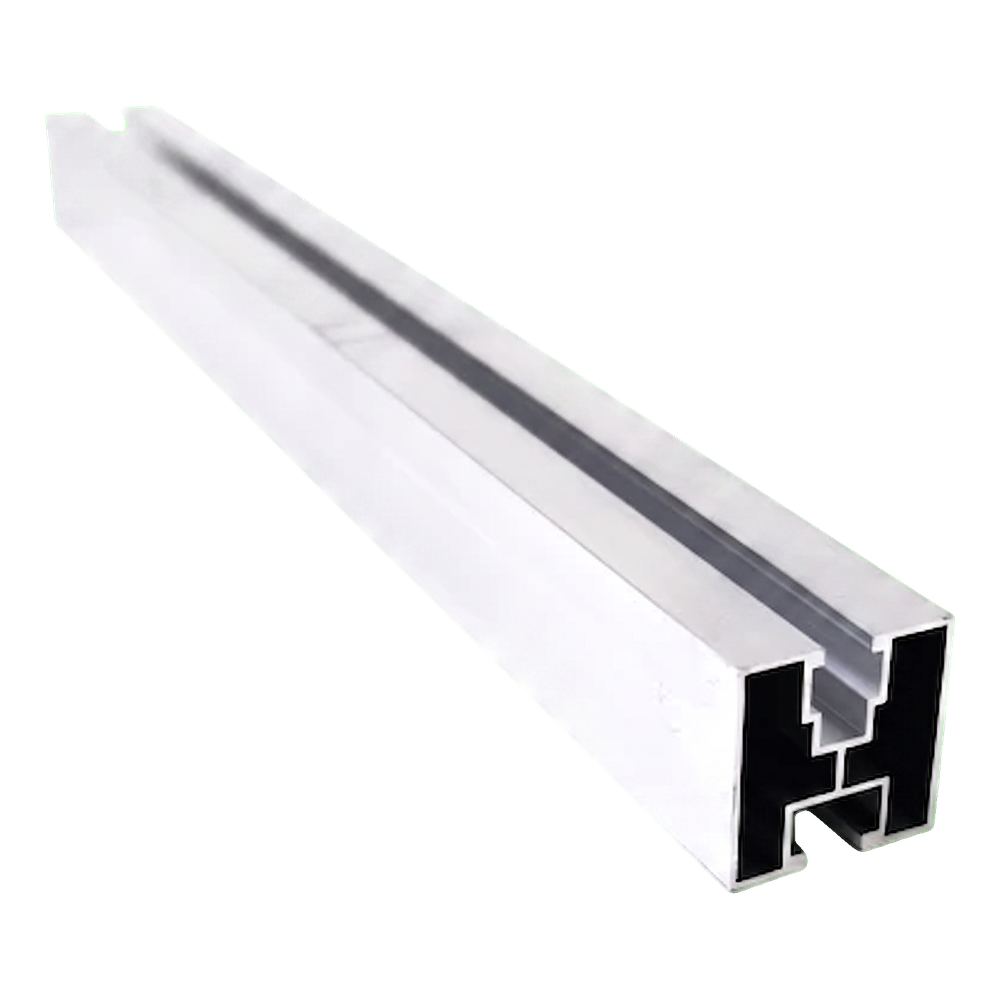

Aluminium montageprofiel 40×40 mm met twee railkanalen – perspectiefweergave

PV-montageprofiel 40×40 mm met een lengte van 625 cm is een essentieel onderdeel van de dragende constructie van zonnepaneelinstallaties op hellende daken. Vervaardigd uit aluminiumlegering 6060, combineert het een laag eigen gewicht met een goede mechanische sterkte en een hoge corrosiebestendigheid. De dubbelkanaals profielconstructie — met een bovenste railkanaal voor het bevestigen van module-klemmen en een onderste kanaal voor de verbinding met dakhaken, adapters of driehoeken — zorgt voor een snelle en betrouwbare montage van het volledige systeem. Het profiel is geschikt voor M10 DIN 933 zeskantbouten in het onderste kanaal en M8 vierkante moeren in het bovenste kanaal, wat zorgt voor compatibiliteit met de meest gangbare midden- en eindklemmen op de markt.

Belangrijkste voordelen voor de installateur

Het dubbelkanaals profiel van 40×40 mm maakt onafhankelijke bevestiging van PV-modules (bovenste kanaal) en dakonderconstructie (onderste kanaal) mogelijk

Aluminium 6060 zorgt voor corrosiebestendigheid en weerbestendigheid — het profiel is ook verkrijgbaar in een zwart geanodiseerde uitvoering voor extra bescherming en esthetiek

De lengte kan worden vergroot met afzonderlijk verkrijgbare profielverbinders, wat flexibiliteit biedt bij het ontwerpen van de railafstand

Een wanddikte van 1,2 mm bij een gewicht van slechts 0,82 kg/m minimaliseert de belasting van de dakconstructie

De aluminiumlegering 6060 is geschikt voor anodiseren, wat zorgt voor extra bescherming en een decoratieve oppervlakteafwerking

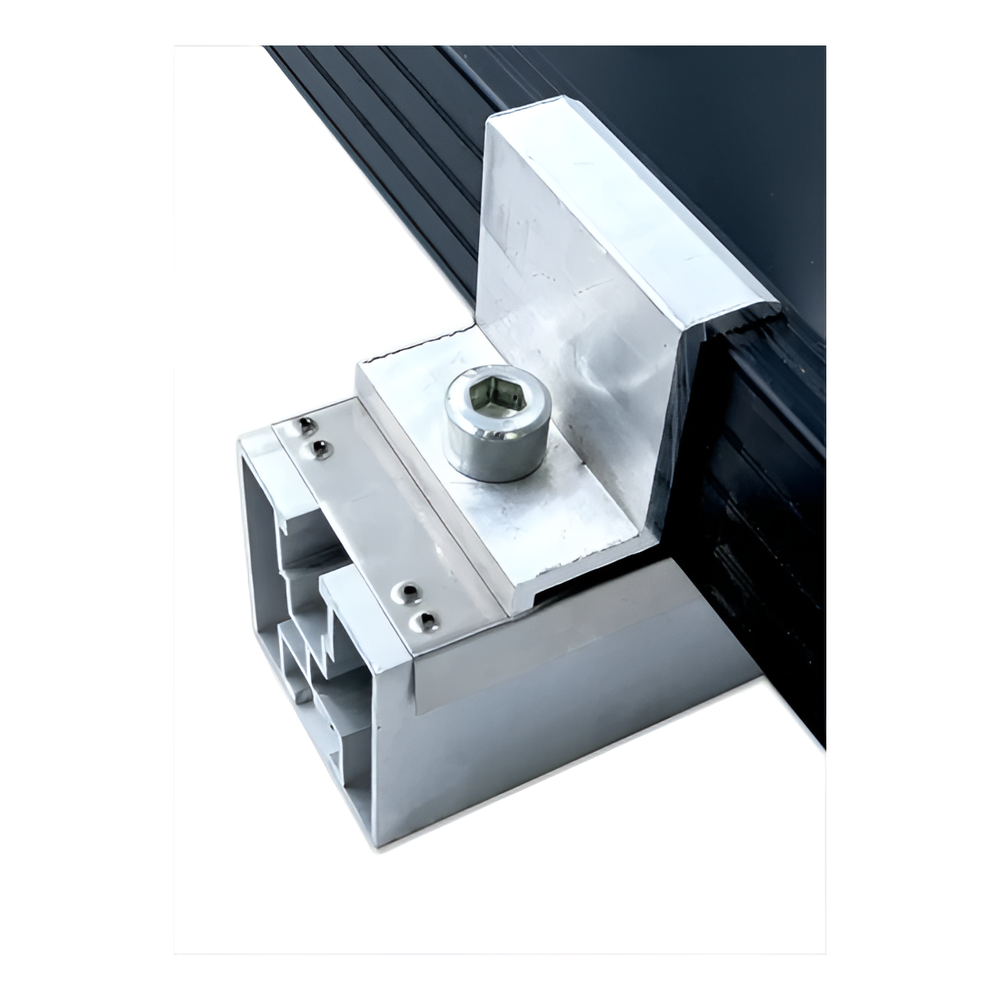

Aluminium profiel 40×40 met gemonteerde eindklem – detailweergave bevestiging

Het profiel bewijst zich als draagrail in montagesystemen voor hellende daken bedekt met dakpanplaten, trapeziumplaat en andere dakbedekkingen. Het bovenste railkanaal neemt midden- en eindklemmen op, die het frame van de zonnepaneelmodule direct tegen het profiel drukken. Het onderste kanaal dient voor de verbinding met dakhaken of adapters die aan de spanten worden bevestigd. Hierdoor vormt de gehele constructie een stabiel, geventileerd draagsysteem dat wind- en sneeuwbelastingen overdraagt op de dakconstructie.

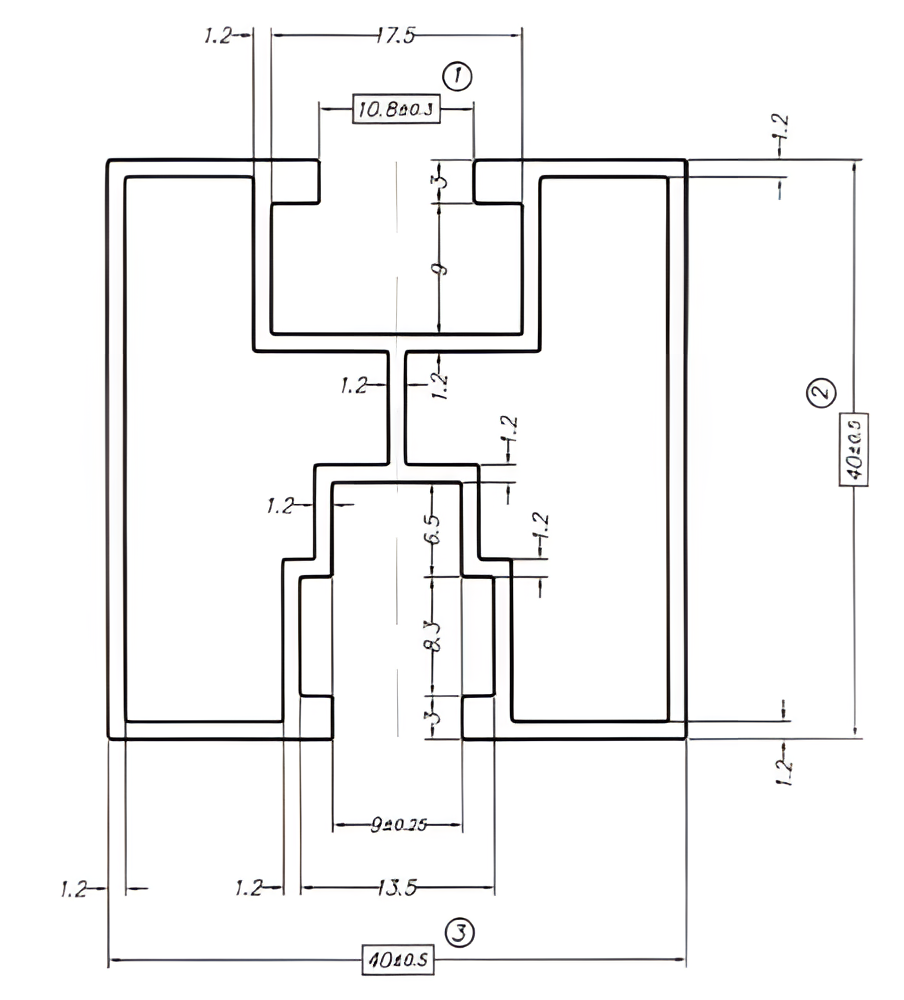

Maattekening van de doorsnede van het profiel 40×40 mm met aangegeven afmetingen van kanalen en wanden

Doorsnede en afmetingen van de kanalen

De technische tekening van de doorsnede toont de gedetailleerde geometrie van het profiel. De buitenafmetingen zijn 40 ±0,5 × 40 ±0,5 mm. Het bovenste railkanaal heeft een openingsbreedte van 10,8 ±0,3 mm en is geschikt voor M8 vierkante moeren. Het onderste railkanaal heeft een openingsbreedte van 9 ±0,75 mm en een diepte die de plaatsing van een M10 DIN 933 zeskantbout mogelijk maakt. De wanddikte bedraagt 1,2 mm over de volledige omtrek van het profiel, wat zorgt voor een gelijkmatige spanningsverdeling bij behoud van een laag gewicht.

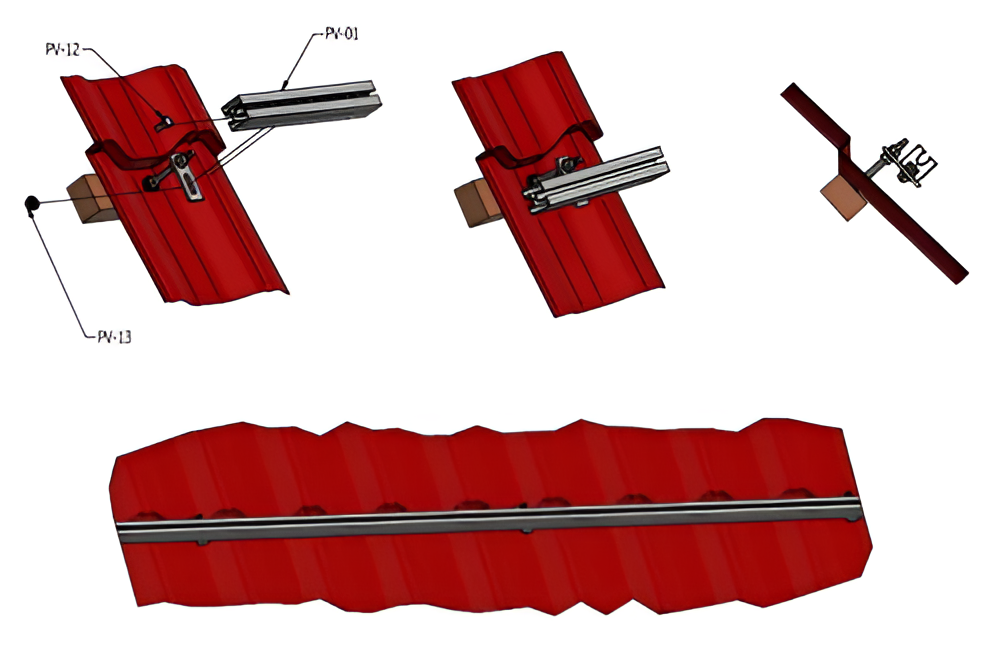

Montageschema van het profiel op een hellend dak met dakhaken en klemmen – 3D-weergave

Video met het montagesysteem met het aluminium PV-profiel

Video met de montage van het profiel op de dakconstructie

Video met de toepassing van het profiel in een zonnepaneelinstallatie

Afmetingen

Doorsnede (breedte × hoogte)	40 × 40 mm (±0,5 mm)
Lengte	625 cm
Wanddikte	1,2 mm
Gewicht per meter	0,82 kg
Openingsbreedte bovenste kanaal	10,8 ±0,3 mm
Openingsbreedte onderste kanaal	9 ±0,75 mm

Materiaal en afwerking

Materiaal / legering	aluminium 6060
Oppervlakteafwerking	ruw (zwart geanodiseerde versie apart verkrijgbaar)

Montage en compatibiliteit

Montagekanaal / groeftype	dubbel — boven (PV-module klemmen) + onder (dakhaken / adapters)
Compatibele bouten	bovenste kanaal: M8 vierkante moer; onderste kanaal: M10 DIN 933 zeskantbout
Type dak / ondergrond	hellende daken — dakpanplaten, trapeziumplaat en andere dakbedekkingen met onderconstructie op haken of adapters
Verbindingsmethode	profielverbinders (afzonderlijk verkrijgbaar) waarmee de rail kan worden verlengd

Overige parameters

Geanodiseerde versie	ja — verkrijgbaar in zwart geanodiseerde uitvoering
Levering	FTL (volle vrachtwagen)

Technische gegevens

Lengte [mm]	6250
Profiel [mm]	40×40
Groeftype	Voor zeskantbout
Afwerking	Naturel

Veiligheid
