Aluminium montageprofiel PV 40×40 mm – rail 665 cm voor M10-bouten

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 5.467 kg

Prijs/ stk.: € 41,45 41.45

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 34,26)

excl. 21% BTW, excl. verzendkosten

* Verpakkingsopties::

Stuk
Pakket: 16 Stuks
Pakket: 174 Stuks
Pakket: 348 Stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-01-01

aanbevelen aan een vriend

Beschrijving

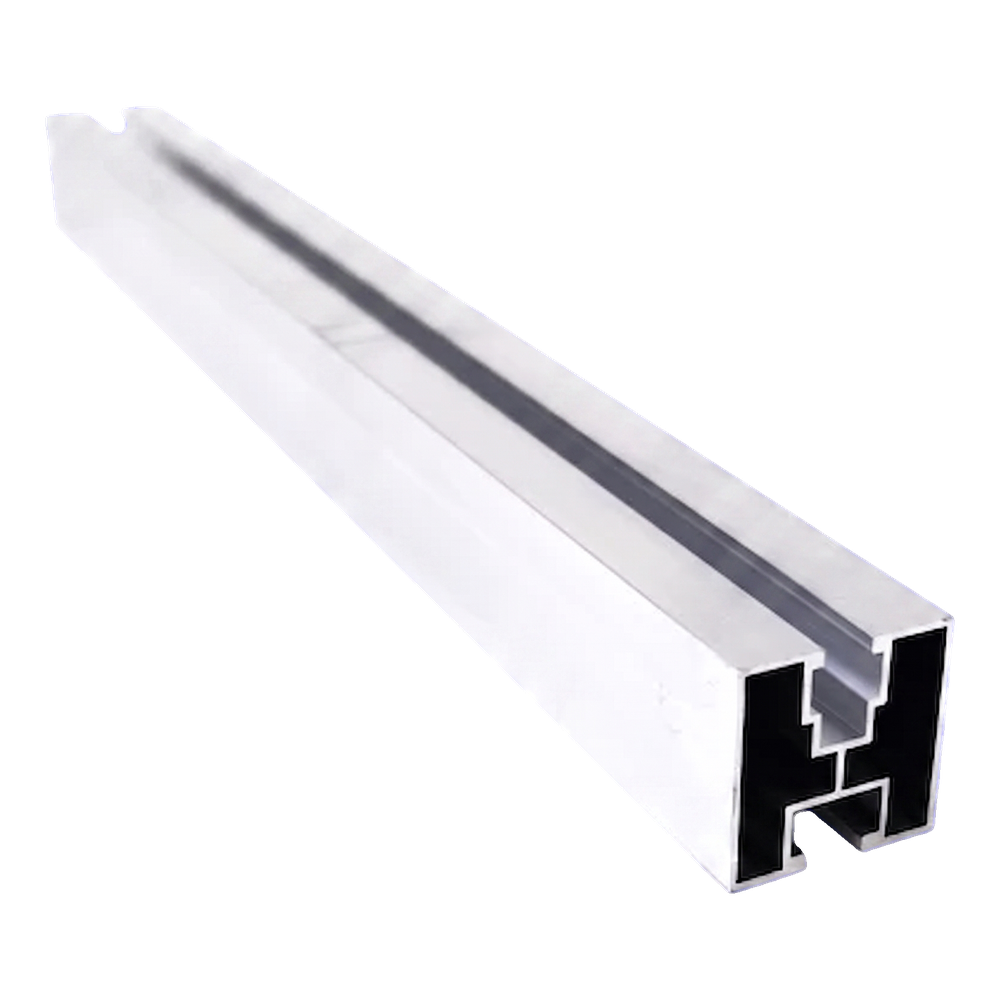

Aluminium montageprofiel PV 40×40 mm – rail 665 cm voor M10-bouten

Aluminium montageprofiel 40x40 mm met twee railkanalen

Het montageprofiel 40x40 mm met een lengte van 665 cm is het basiselement van de draagconstructie voor zonnepanelen. Vervaardigd uit 6060 aluminium combineert het een laag eigen gewicht met een goede mechanische sterkte en volledige corrosiebestendigheid. De dubbelkanaals doorsnede — met een bovenkanaal voor de klemmen die de panelen bevestigen en een onderkanaal voor de verbinding met dakhaken, adapters of driehoeken — maakt het mogelijk om met één profiel een complete subconstructie te bouwen. De montage is gebaseerd op zeskantbouten M10 DIN 933 in het onderkanaal en vierkante moeren M8 in het bovenkanaal, waardoor boren overbodig is en de werkzaamheden op het dak sneller verlopen. Het profiel is ook verkrijgbaar in een zwart geanodiseerde uitvoering en de lengte kan worden vergroot met afzonderlijk verkrijgbare profielverbinders.

Belangrijkste voordelen voor installatieteams

Dubbelkanaals doorsnede 40x40 mm maakt gelijktijdige bevestiging van klemmen en aansluiting op de onderconstructie mogelijk

Compatibel met zeskantbouten M10 DIN 933 en vierkante moeren M8 — standaard bevestigingsmaterialen

6060 aluminium, corrosiebestendig, geschikt voor anodiseren en duurzaam onder buitenomstandigheden

Mogelijkheid om profielen met speciale verbinders tot langere delen te koppelen

Wanddikte van 1,2 mm bij een gewicht van slechts 0,82 kg/m — lichte constructie die het transport naar het dak vergemakkelijkt

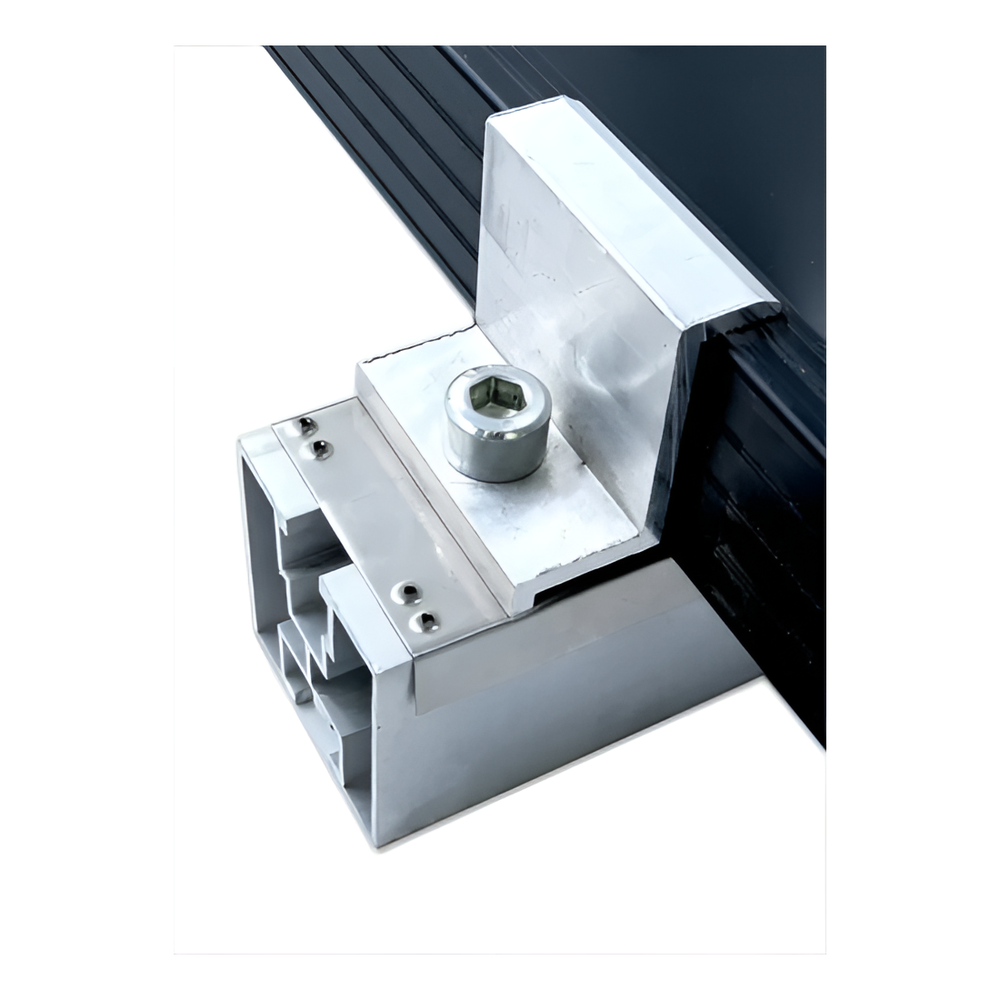

Klem bevestigd in het bovenkanaal van het aluminium profiel 40x40 mm — montagedetail

Het bovenste railkanaal met een groefbreedte van 10,8 mm neemt vierkante M8-moeren op die dienen voor het bevestigen van zij- en middenklemmen. Hierdoor kunnen zonnepanelen op elke gewenste plaats langs het profiel worden gepositioneerd — zonder te boren en zonder extra adapters. Het onderkanaal met een opening van 9 mm werkt samen met zeskantbouten M10, waarmee het profiel wordt verbonden met dakhaken of andere onderdelen van de onderconstructie. Dankzij deze configuratie is het volledige systeem volledig instelbaar en kan het profiel nauwkeurig ten opzichte van het dakvlak worden uitgelijnd.

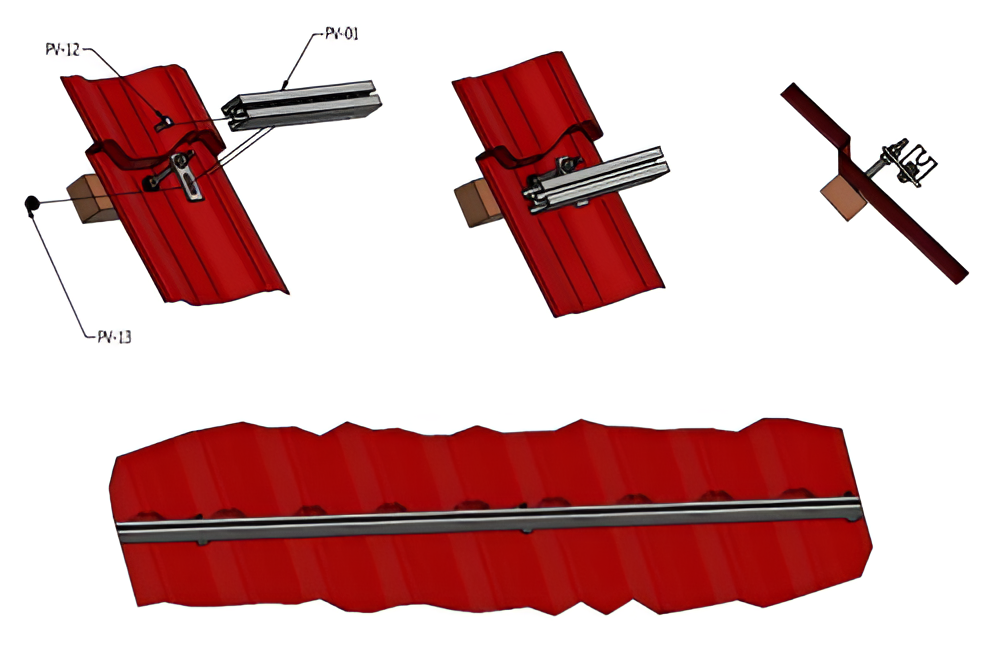

Montageschema van het aluminium profiel op een dak bedekt met dakpanplaten, met haken en klemmen

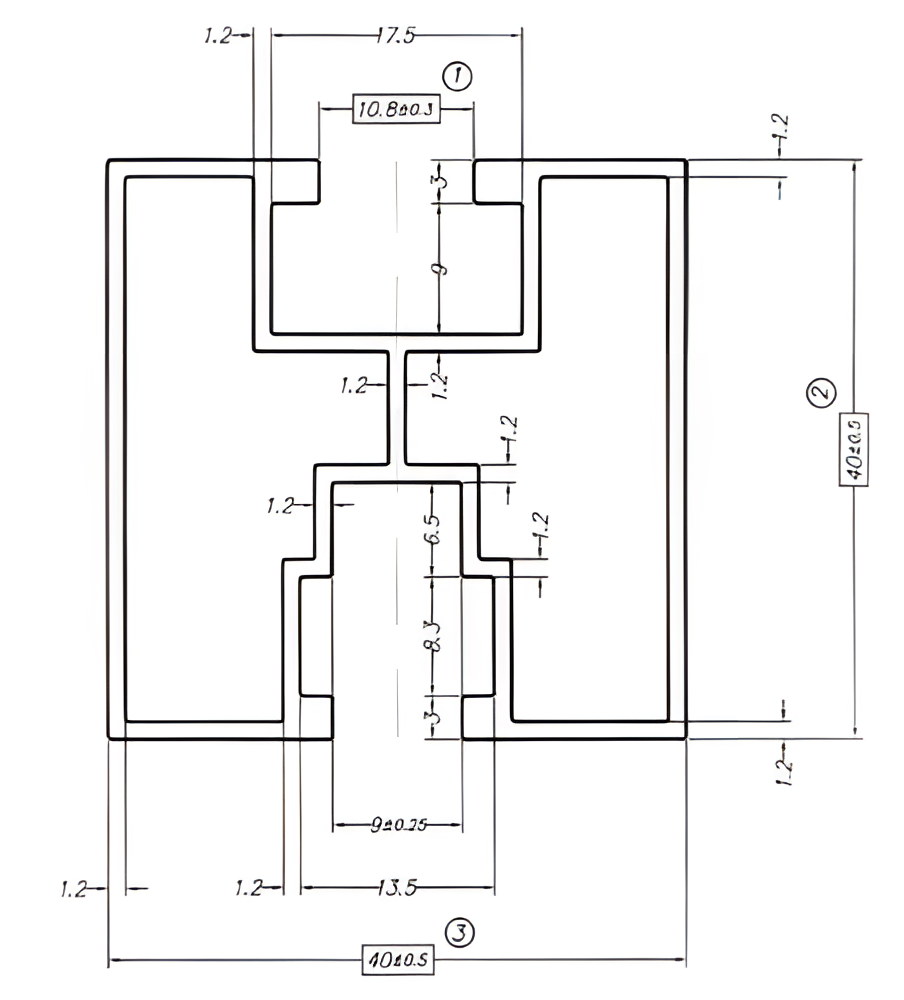

Technische tekening van de doorsnede van het profiel 40x40 mm met afmetingen van de kanalen en wanddikte

Video met een presentatie van het aluminium montageprofiel 40x40 mm

Video met de toepassing van het PV-montageprofiel

Video met de montage van een zonne-energieconstructie met aluminium profiel

Afmetingen

Doorsnede (breedte x hoogte)	40 x 40 mm (tolerantie +/-0,5 mm)
Lengte	665 cm
Wanddikte	1,2 mm
Gewicht per meter	0,82 kg
Groefbreedte bovenkanaal	10,8 mm (tolerantie +/-0,3 mm)
Groefbreedte onderkanaal	9 mm (tolerantie +/-0,75 mm)

Materiaal en afwerking

Materiaal / legering	6060 aluminium
Oppervlakteafwerking	onbehandeld (zwart geanodiseerde uitvoering apart verkrijgbaar)
Kleur	zilver (natuurlijk)

Montage en compatibiliteit

Montagekanaal / groeftype	boven — PV-klemmen; onder — haken, adapters, driehoeken
Compatibele bouten	bovenkanaal: vierkante moer M8; onderkanaal: zeskantbout M10 DIN 933
Type dak / ondergrond	hellende daken — dakpanplaten, trapeziumplaat en andere (met bijpassende haken)
Verbindingswijze	profielverbinders (afzonderlijk verkrijgbaar)

Overige parameters

Geanodiseerde uitvoering	ja (zwart, afzonderlijk verkrijgbaar)
Levering	FTL (volle vrachtwagen)

Technische gegevens

Lengte [mm]	6650
Profiel [mm]	40×40
Groeftype	Voor zeskantbout
Afwerking	Naturel

Veiligheid
