Aardingskabel LGY 16mm² Geel-Groen
Aardingskabel LgY 16mm² geel-groen met PVC-isolatie, 450/750V. Koperen draad klasse 5 - flexibel, voor installatie in schakelkasten en elektrische systemen. Bedrijfstemperatuur -40°C tot +70°C, conform PN-EN 50575, brandreactie Eca.
PV-200-LGY-16 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
Aardingsplaatje – PV-contactplaatje van roestvrij staal 40×40 mm
Aardingsplaatje – PV-contactplaatje, roestvrij staal 1.4301 (A2/304). Afmetingen 40×40 mm, dikte 0,2 mm, montagegat Ø9 mm, omgebogen rand 10 mm. 8 conische pennen R0,5 mm, gewicht 4 g. Voor potentiaalvereffening tussen PV-modulekaders en montageconstructie.
PV-20 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur

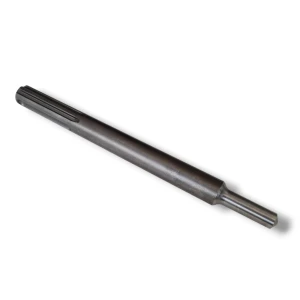

Inslaginstrument met SDS MAX-opzetstuk (vuurverzinkt) 18x220mm
Indrijfhulpstuk voor aardpennen met SDS MAX-opname, thermisch verzinkt staal, afmetingen 18x220 mm. Compatibel met boorhammers, geschikt voor fotovoltaïsche systemen.
PV-24-01 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
PV-aardingsring rond massief Ø35 mm – roestvrij staal A2
PV-aardingsring rond massief Ø35 mm, roestvrij staal A2 (1.4301, kwaliteit 304). Centrale opening 8 mm, gewicht 0,002 kg. Scherpe punten aan de rand doorboren de geanodiseerde aluminiumlaag van de PV-modulekaders. Mechanische montage met bout. Voor potentiaalvereffening in fotovoltaïsche installaties.
PV-20-03 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
PV-aardingsring rond met uitsparing Ø44 mm – roestvrij staal A2
PV-aardingsring variant IV, rond met uitsparing Ø44 mm, roestvrij staal A2 (1.4301, kwaliteit 304). Dikte 0,3 mm (basis) / 1,3 mm met noppen, middengat Ø8,2 mm, gewicht 0,002 kg. De noppen Ø2,6 mm met een hoogte van 0,5 mm doorboren de geanodiseerde laag van de PV-modulekaders en zorgen zo voor een elektrische verbinding.
PV-20-04 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
Ω-type aardingsplaat van A2 roestvrij staal voor fotovoltaïsche modules
Ω-type aardingsplaat van A2 roestvrij staal (1.4301, kwaliteit 304) voor fotovoltaïsche modules. Afmetingen 40×42×6 mm, montagegat 8 mm, gewicht 0,004 kg. De uitsteeksels doorbreken de geanodiseerde laag van de PV-modulekaders en zorgen zo voor een elektrische verbinding. Schroefbevestiging aan modulekaders en montageprofielen
PV-20-02 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
Modulaire aardelektrode met conische Morse-vergrendeling Ø 16 x 1500 mm E – thermisch verzinkt staal
Samengestelde aardelektrode met Morse-kegelvergrendeling, warmgalvanisch verzinkt staal. Diameter 16 mm, segmentlengte 1500 mm, gewicht 2,4 kg. Voor verticale aardingen in bliksembeveiligingssystemen van gebouwen en industriële objecten.
001-774 Beschikbaarheid: Op voorraad (Grote hoeveelheden)
Levering binnen: 24 uur
Aardpennen, contactplaatjes en aardingsringen voor PV-aarding
Aardpennen omvat de onderdelen die nodig zijn voor aarding en equipotentiaalverbinding. Het assortiment bevat roestvrijstalen contactplaatjes en aardingsplaten voor PV-modulekaders, een modulaire aardelektrode, een inslaginstrument met SDS MAX-opzetstuk en een geel-groene aardingskabel. Het is bedoeld voor installateurs van fotovoltaïsche systemen en bliksembeveiligingssystemen.
Wat vindt u in deze categorie
- PV-aardingsplaatjes en -platen: A2 roestvrij staal (1.4301, kwaliteit 304), 40×40 mm, Ω-type 40×42×6 mm en ronde uitvoeringen Ø35 mm en Ø44 mm.
- Modulaire aardelektrode: vuurverzinkt staal, Ø16 mm, segmentlengte 1500 mm, conische Morse-vergrendeling, 2,4 kg.
- Inslaginstrument: SDS MAX-opzetstuk, vuurverzinkt staal, 18x220 mm, voor gebruik met boorhamers.
- Aardingskabel: LgY 16 mm², geel-groen, PVC-isolatie, 450/750 V, flexibele koperen kabel van klasse 5.
Zo kiest u het juiste product
- Toepassing: contactplaatjes en aardingsplaten verbinden PV-modulekaders elektrisch met de montageconstructie. De aardelektrode is geschikt voor verticale aarding in bliksembeveiligingssystemen.
- Materiaal: de PV-contactonderdelen zijn gemaakt van A2 roestvrij staal (1.4301, kwaliteit 304). De aardelektrode en het inslaginstrument zijn van vuurverzinkt staal.
- Afmeting en gat: kies het plaatje of de plaat passend bij uw bevestiging. De montage- of middengaten variëren afhankelijk van het model van 8 mm tot Ø9 mm.
- Gereedschapscompatibiliteit: het inslaginstrument heeft een SDS MAX-opzetstuk. Controleer dus of uw boorhamer dit accepteert.
- Geleider: de LgY-kabel heeft een doorsnede van 16 mm² en is bruikbaar van -40°C tot +70°C.
Typische toepassingen
De contactplaatjes en aardingsplaten worden onder een schroef gemonteerd. Hun tanden of punten dringen door de isolerende anodiseerlaag op PV-modulekaders en bereiken het onderliggende aluminium. Zo ontstaat een doorlopende elektrische verbinding met montagerails en constructie. De modulaire aardelektrode wordt gebruikt voor verticale aarding van gebouwen en industriële installaties. De kabel wordt toegepast in verdeelkasten en elektrische installaties.
Veelgestelde vragen
Waarom hebben PV-aardingsplaatjes tanden of punten?
De anodiseerlaag op modulekaders is een isolator. De scherpe tanden of punten dringen er doorheen wanneer de schroef wordt aangedraaid. Ze reiken tot het onderliggende aluminium en zorgen voor de elektrische verbinding.
Waarmee slaat u aardpennen in de grond?
Het inslaginstrument van 18x220 mm heeft een SDS MAX-opzetstuk. Het is ontworpen voor boorhamers en voor het inslaan van aardpennen in uiteenlopende grondsoorten.
Wat is de bedrijfstemperatuur van de LgY-kabel van 16 mm²?
De kabel heeft PVC-isolatie en een flexibele koperen geleider van klasse 5. Het bedrijfstemperatuurbereik loopt van -40°C tot +70°C.
Weet u niet zeker welke aardingsonderdelen bij uw installatie passen? Neem contact op met onze technische ondersteuning voor hulp bij de selectie.
