Verbindingsstuk PV-montageprofiel aluminium zwart geanodiseerd 100 mm
product unavailable
toevoegen aan verlanglijst
4
Beschrijving

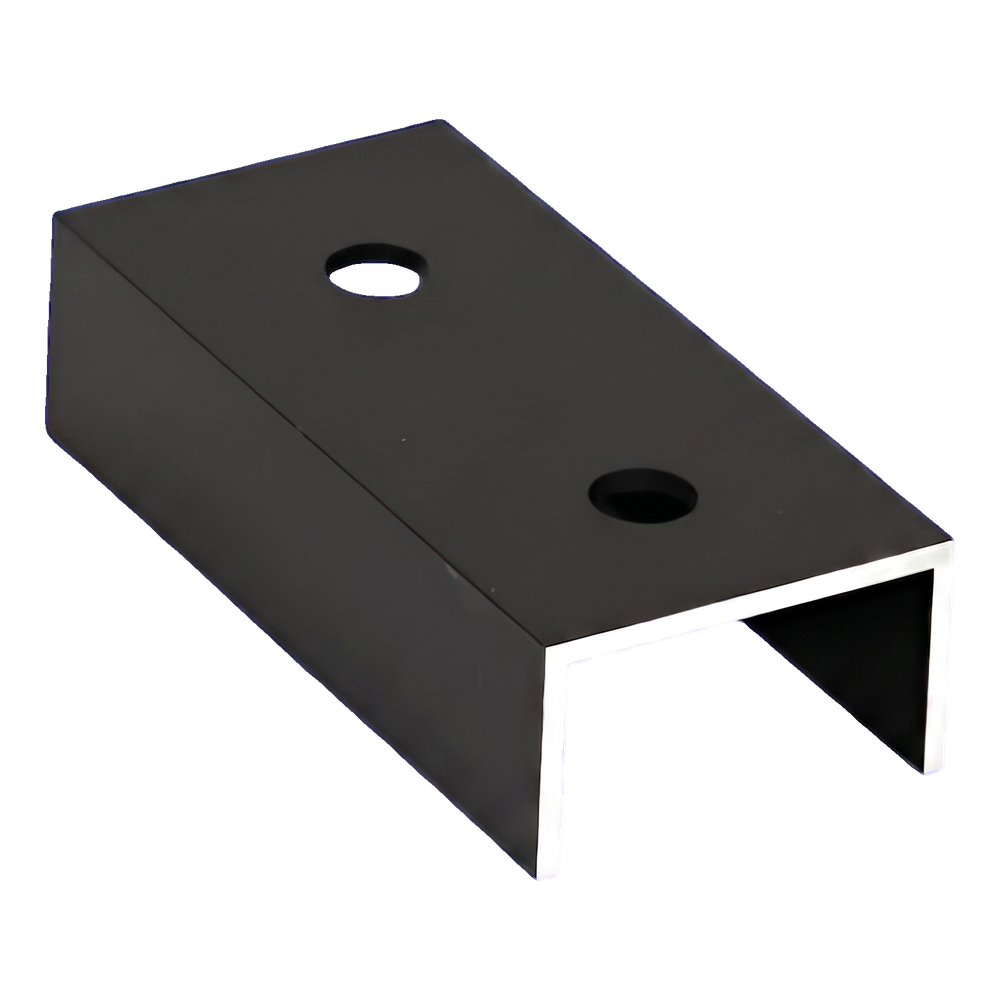

Verbindingsstuk PV-montageprofiel aluminium zwart geanodiseerd 100 mm
Verbindingsstuk voor PV-montageprofiel met een lengte van 100 mm dient om aluminium profielen in fotovoltaïsche constructies te verlengen. Het element in de vorm van een U-profiel wordt in het inwendige van de te verbinden profielen geschoven en met schroeven bevestigd via twee montagegaten. Vervaardigd uit aluminium 6060 met zwarte anodisatie, combineert het een hoge corrosieweerstand met een esthetisch, uniform uiterlijk van de gehele constructie. Het U-profiel met een wanddikte van 2,5 mm zorgt voor een stijve en stabiele verbinding, waarbij wind- en sneeuwbelastingen tussen de segmenten van de montagerail worden overgedragen. Een gewicht van slechts 0,06 kg per stuk belast de constructie niet extra en vergemakkelijkt het transport naar het dak.
Voordelen van het verbindingsstuk voor montageteams
- Snelle verbinding van profielen — schuif eenvoudig het U-profiel erin en draai twee schroeven vast
- Aluminium 6060 met zwarte anodisatie zorgt voor duurzame corrosiebescherming zonder onderhoud, zelfs onder veeleisende weersomstandigheden
- Twee montagegaten symmetrisch verdeeld over de lengte van het verbindingsstuk
- Laag eigen gewicht maakt efficiënt werken met de onderdelen op hoogte mogelijk
- Zwarte afwerking harmonieert met donkere profielen en PV-modules

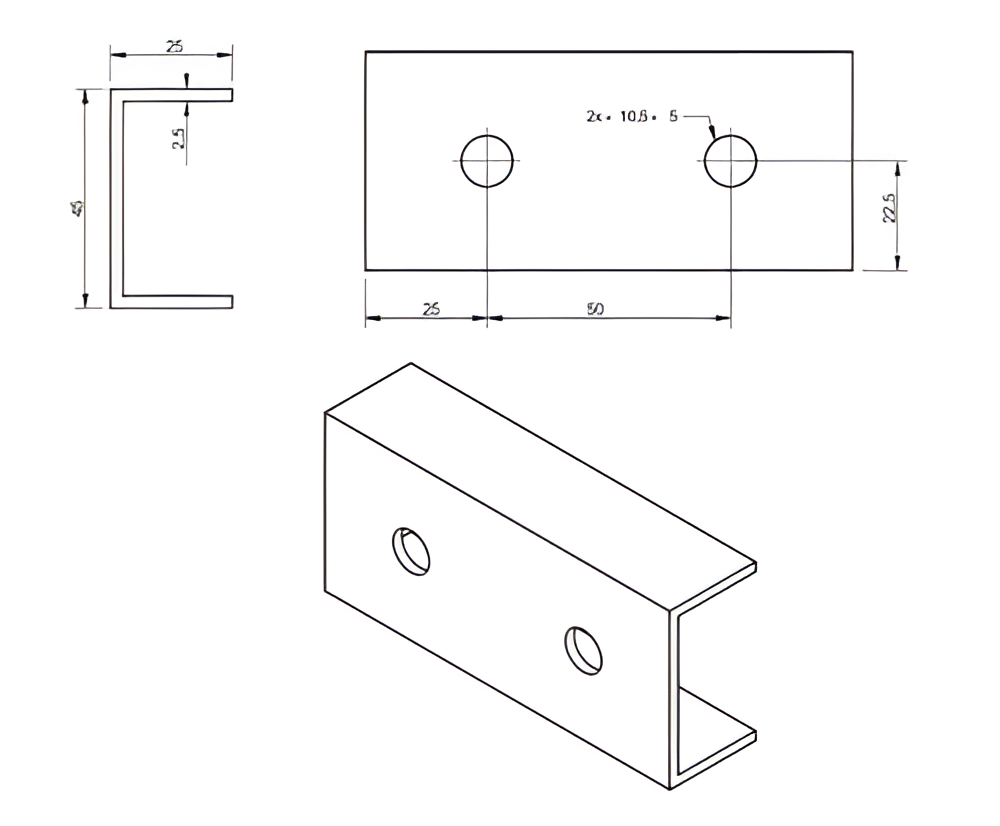

De technische tekening toont drie aanzichten van het verbindingsstuk: de doorsnede van het U-profiel, een bovenaanzicht met de plaatsing van de montagegaten en een isometrisch aanzicht van het voltooide element. Alle afmetingen en constructiedetails vindt u in de onderstaande specificatiebladen.
