Trolleypakket 80 (10-rols, nylon rollen) KIT voor schuifpoort met accessoires
product unavailable
toevoegen aan verlanglijst
Beschrijving
PSG – rijdewagenpakket 80 met nylon wieltjes voor schuifpoort
Het PSG rijdewagenpakket is een compleet samengesteld pakket voor vrijdragende schuifpoorten, bestaande uit twee rijdewagens met 10 wieltjes, een aanrijbeugel met geleidingswieltjes en een aanrijwiel. Alle onderdelen zijn vervaardigd uit gegalvaniseerd staal en de wieltjes uit duurzaam nylon — het complete pakket maakt een vlotte montage mogelijk van een poort met een gewicht tot 900 kg, zonder dat onderdelen van verschillende leveranciers hoeven te worden samengesteld.

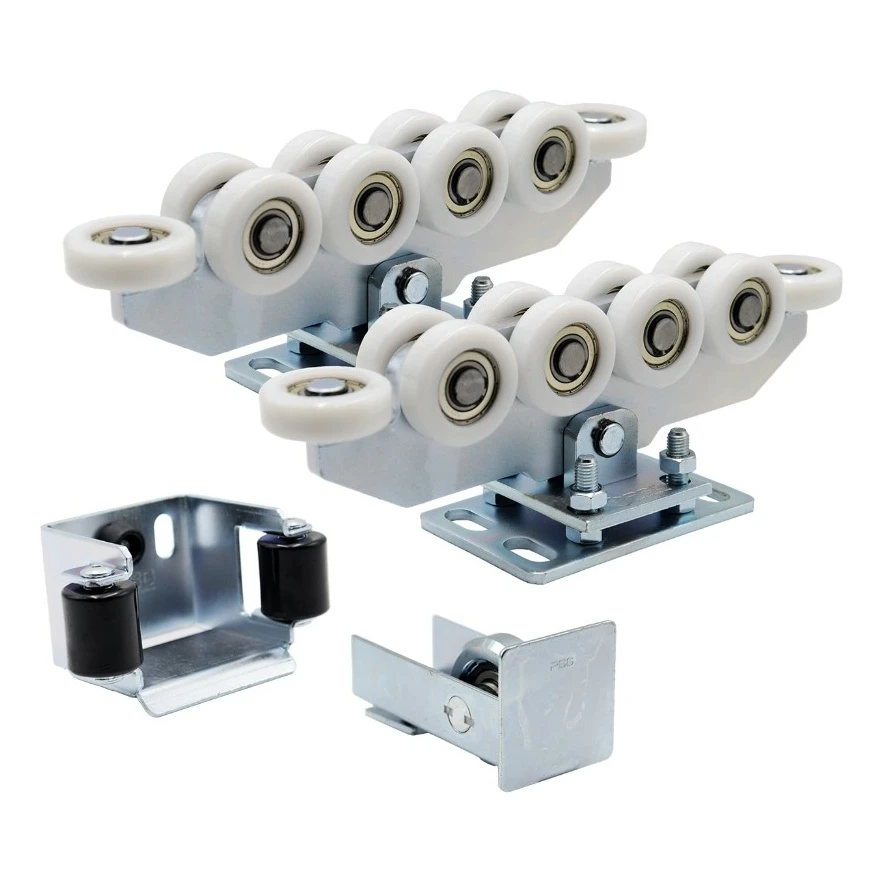

Inhoud van het pakket
- 2× rijdewagen met 10 wieltjes — met nylon wieltjes (waaronder 2 horizontale wieltjes per wagen), te monteren op rail 80 × 80 × 5 mm
- 1× aanrijbeugel — stalen beugel met twee kunststof geleidingswieltjes, stabiliseert de poort na sluiting
- 1× aanrijwiel — gemonteerd aan het begin van de rail, beschermt de rijdewagens tegen bevriezing en sneeuw
- Montagebouten — inbegrepen in het pakket

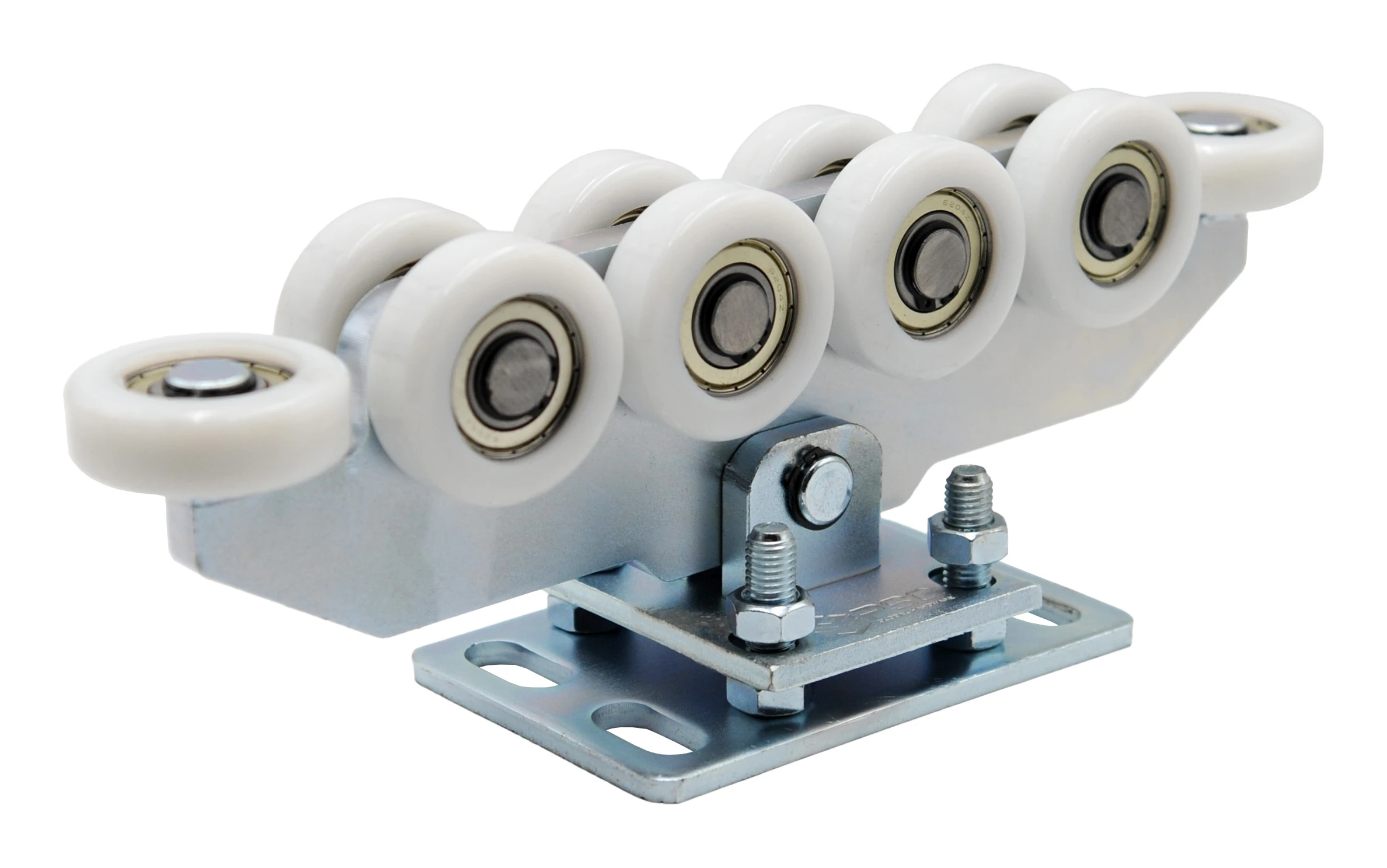

Rijdewagens met 10 wieltjes
Elke rijdewagen is uitgerust met 10 nylon wieltjes (waaronder twee horizontale), die zorgen voor een soepele en stille geleiding van de poort over de rail. De scharnierende constructie — een pen verbonden met de basis — maakt lichte kantelbewegingen mogelijk, waardoor spanningen als gevolg van oneffenheden in de ondergrond of wisselende belastingen worden verminderd. Hoogteverstelling via bouten maakt het mogelijk de rijdewagens tijdens de installatie nauwkeurig af te stellen op de poortconstructie. De maximale belasting van een enkele rijdewagen bedraagt 900 kg, waardoor zelfs zeer zware industriële poorten kunnen worden bediend.

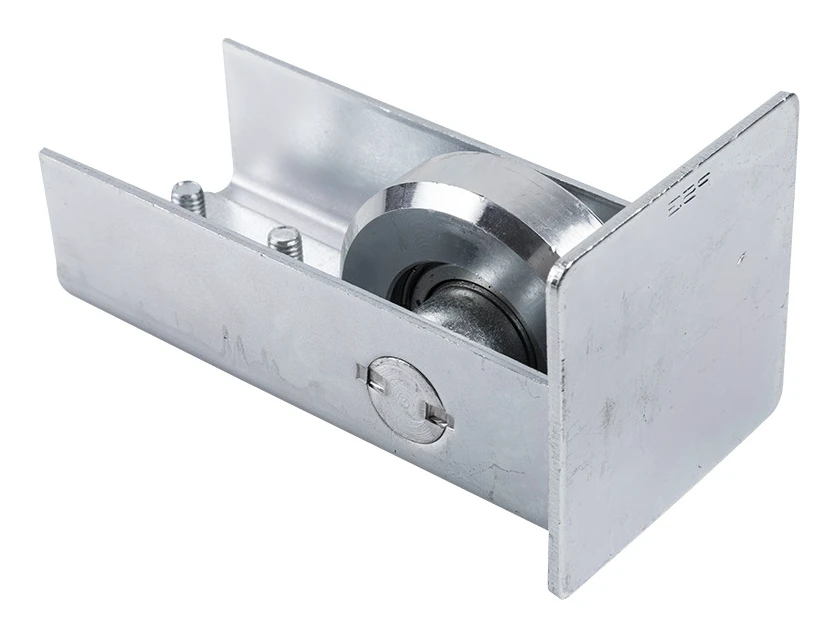

Aanrijwiel — bescherming tegen sneeuw en ijs
Het aanrijwiel wordt aan het begin van de rail gemonteerd en vervult een dubbele functie: het beschermt de rijdewagens tegen bevriezing en vergemakkelijkt het inrijden van de poort op de rail. Het is een essentieel onderdeel in het West-Europese klimaat, waar vorst en sneeuwval de beweging van de poort kunnen blokkeren. Het gegalvaniseerde oppervlak biedt corrosiebestendigheid, zelfs bij jarenlange blootstelling aan weersomstandigheden.

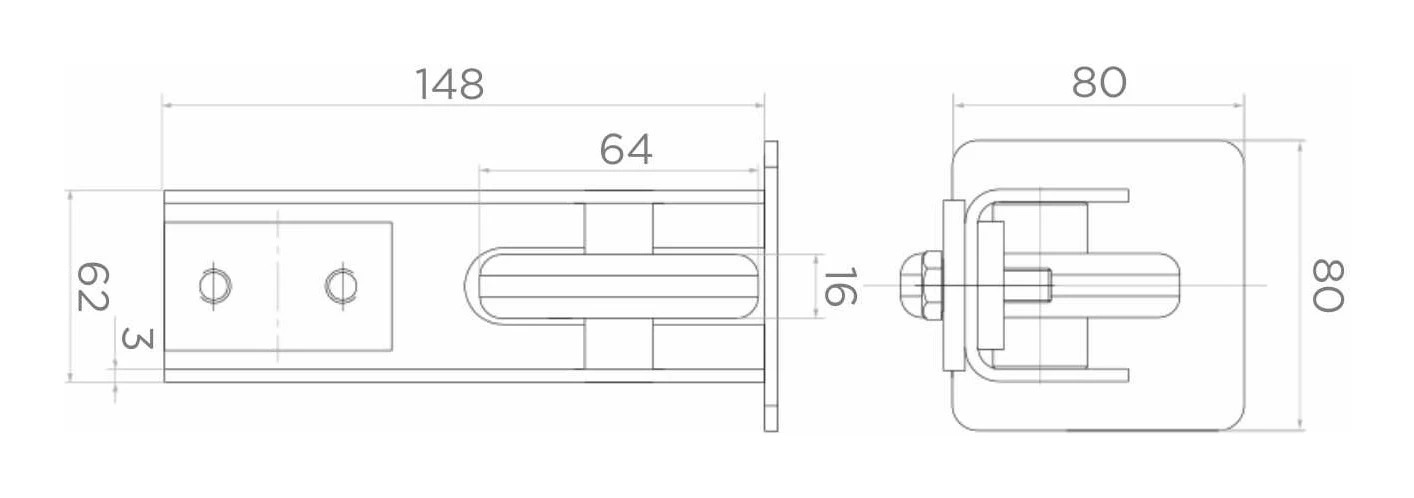

Afmetingen van het aanrijwiel
- Totale profiellengte: 148 mm
- Lengte van de wieluitsparing: 64 mm
- Profielbreedte: 62 mm
- Plaatdikte van het profiel: 3 mm
- Wielbreedte: 16 mm
- Voorplaat (stootplaat): 80 × 80 mm
- Toepassing: rail 80 × 80 × 5 mm

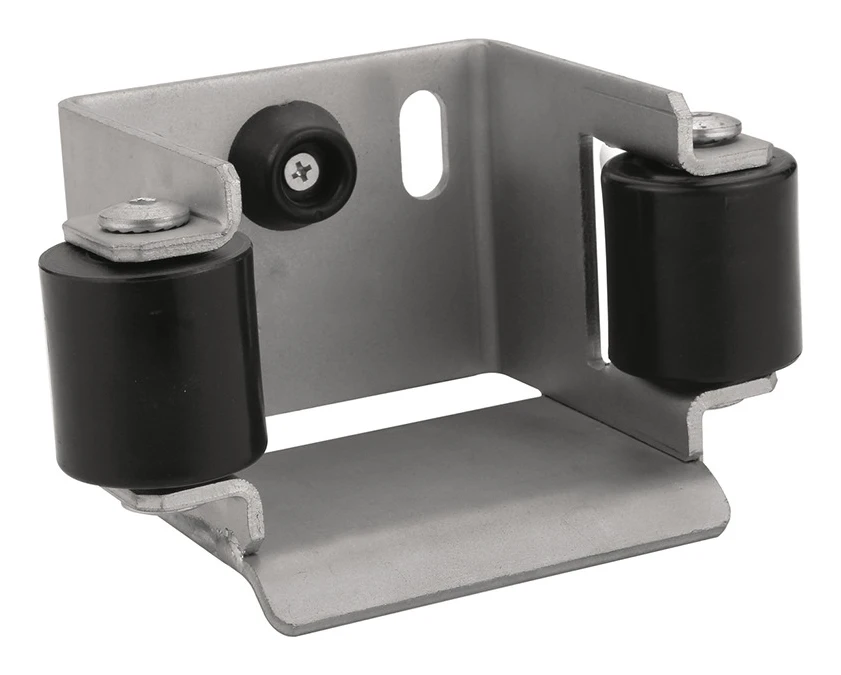

Aanrijbeugel — nauwkeurige geleiding en stabilisatie
De stalen aanrijbeugel stabiliseert de poort na sluiting en verdeelt het gewicht over aanvullende constructie-elementen. Twee kunststof geleidingswieltjes leiden de poort nauwkeurig naar de juiste positie, verminderen de slijtage van de rijdewagens en elimineren het risico op stoten. Het gegalvaniseerde oppervlak garandeert een lange levensduur.

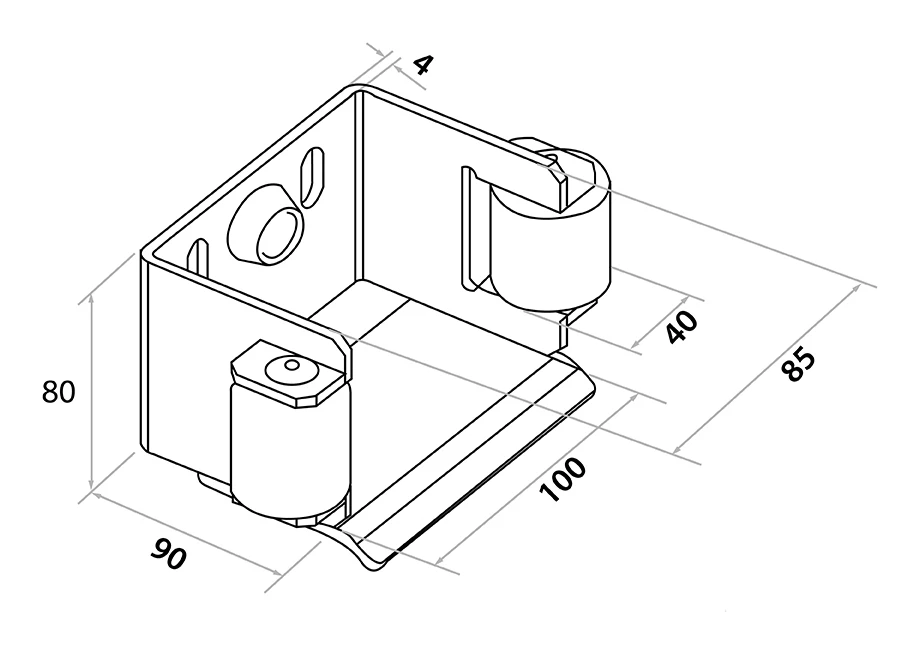

Afmetingen van de aanrijbeugel
- Totale hoogte (achterwand): 80 mm
- Totale breedte: 90 mm
- Diepte (lengte zijwanden): 100 mm
- Wielafstand (vrije ruimte binnenin): 85 mm
- Hoogte van het geleidingswieltje: 40 mm
- Plaatdikte: 4 mm
- Hartafstand montagegaten: 70 mm
- Afmetingen slotgat: 25 × 10 mm
- Toepassing: rail 80 × 80 × 5 mm

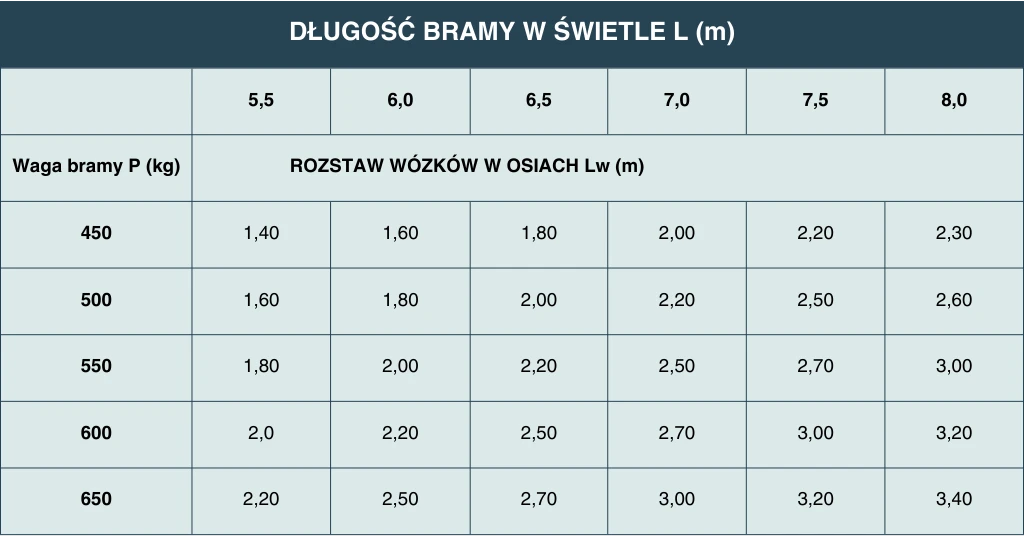

Bepaling van de rijdewagenspreiding
De juiste onderlinge afstand tussen de rijdewagens (Lw) is afhankelijk van de doorgangsbreedte (L) en het gewicht (P) van de poort. De onderstaande tabel vergemakkelijkt een snelle selectie tijdens de ontwerpfase:
- Poort 450 kg — spreiding van 1,40 m (doorgang 5,5 m) tot 2,30 m (doorgang 8,0 m)
- Poort 500 kg — spreiding van 1,60 m (doorgang 5,5 m) tot 2,60 m (doorgang 8,0 m)
- Poort 550 kg — spreiding van 1,80 m (doorgang 5,5 m) tot 3,00 m (doorgang 8,0 m)
- Poort 600 kg — spreiding van 2,00 m (doorgang 5,5 m) tot 3,20 m (doorgang 8,0 m)
- Poort 650 kg — spreiding van 2,20 m (doorgang 5,5 m) tot 3,40 m (doorgang 8,0 m)
Overzicht technische specificaties
- Toepassing: vrijdragende schuifpoorten
- Type rijdewagen: 80 (10-wieltjes)
- Materiaal wieltjes: nylon (kunststof)
- Aantal wieltjes per wagen: 10 (waaronder 2 horizontale)
- Rail: 80 × 80 × 5 mm
- Maximale belasting per rijdewagen: 900 kg
- Oppervlaktebehandeling stalen onderdelen: gegalvaniseerd
- Hoogteverstelling: ja — via bouten
- Gewicht van het pakket: 21 kg
- Fabrikant: PSG
- EAN: 5903313206532
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Producttype | Pakket / KIT met accessoires |
| Aantal rollen [szt.] | 10 |
| Max. draagvermogen [kg] | 900 |
| Materiaal wieltjes | Nylon |
| Constructie wagen | Zwenkbaar |
| Maat looprail | 80x80x5 |
| Type rijsysteem | Loopsysteem |
