Stalen connector L120 voor poortschanier M18 – opening 180°
product unavailable
toevoegen aan verlanglijst
0
Beschrijving

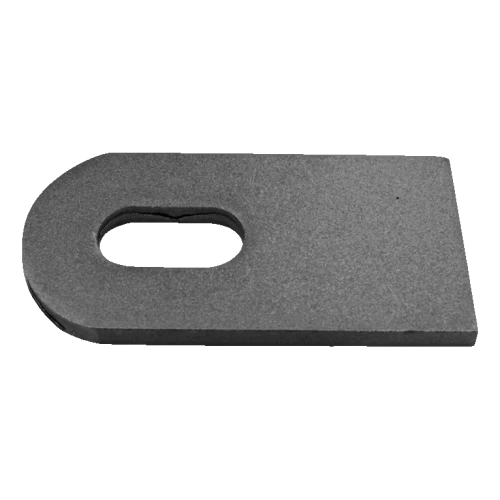

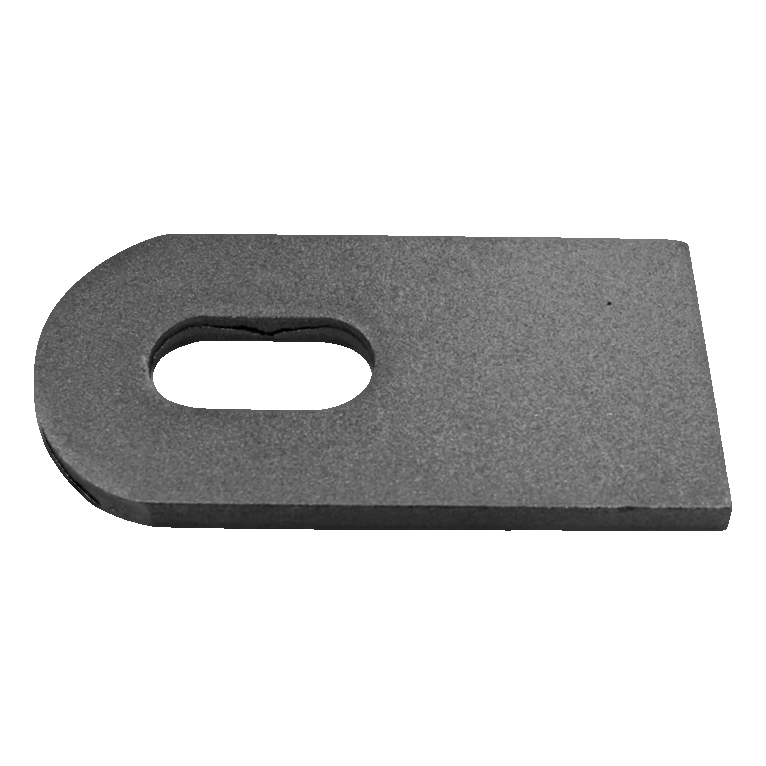

Stalen verbindingsstuk L120 voor poortscharnier M18 – opening 180°
Stalen verbindingsstuk L120 bestemd voor poortscharnieren met schroefdraad M18. Dankzij de massieve constructie van plaat met dikte 8 mm zorgt het voor een duurzame en stabiele verbinding van het scharnier met de poort of het hek, waardoor volledige opening van de vleugel onder een hoek van 180° mogelijk is. Het ovale gat in het verbindingsstuk biedt een regelbereik van 70–90 mm, waardoor de positie van de vleugel ten opzichte van de paal nauwkeurig kan worden ingesteld — zonder de noodzaak om opnieuw gaten te boren.
Het element is een onmisbaar onderdeel bij de montage van vleugelpoorten en hekken op schroefscharnieren M18. Zijn eenvoudige vorm en solide constructie garanderen snelle montage en jarenlange storingsvrije werking.
Afmetingen verbindingsstuk
- Lengte (L): 120 mm
- Hoogte: 60 mm
- Plaatdikte: 8 mm
- Ovaal gat (breedte): 20 mm
- Regelbereik in gat: 70–90 mm
- Scharnierschroefdraad: M18
Toepassing en montage

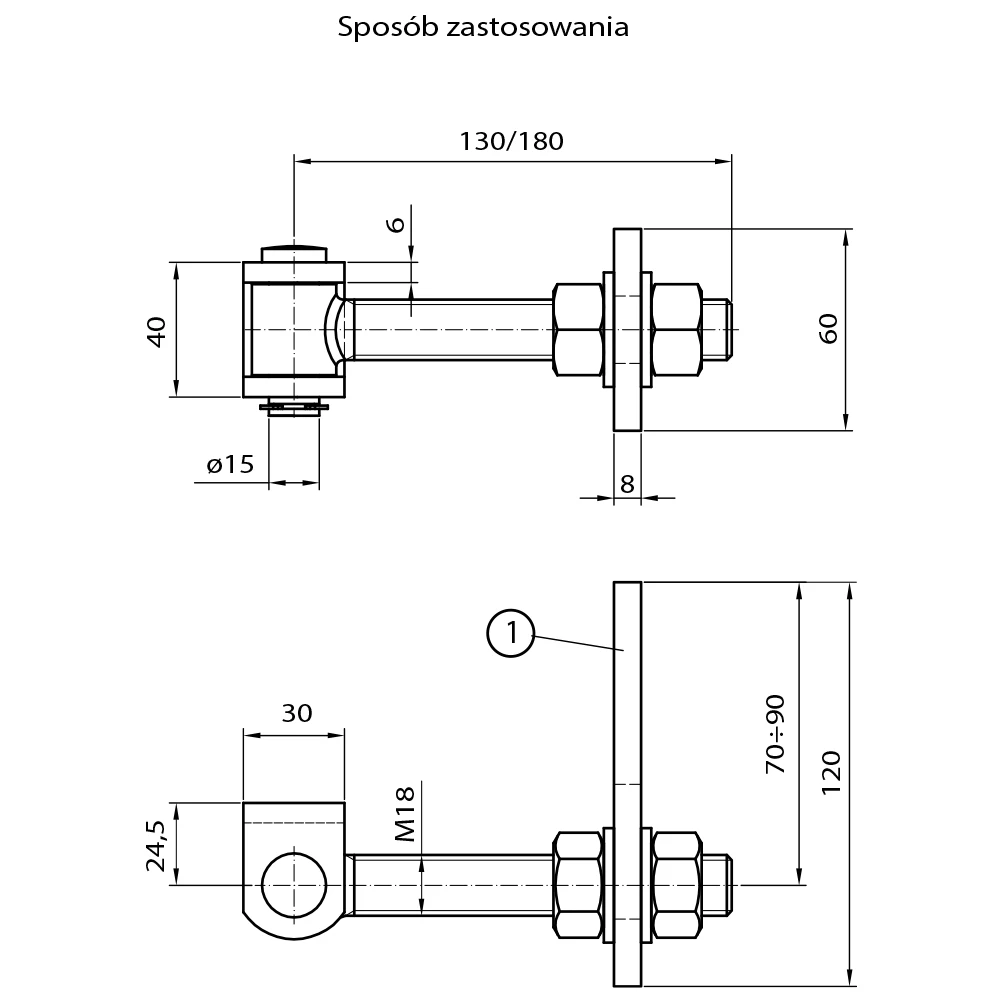

Het verbindingsstuk wordt gemonteerd op de poortvleugel of het hek, en de scharnierpen M18 gaat door het ovale gat en wordt aan beide zijden vastgezet met moeren. Het toepassingsschema toont twee varianten van penlengte (130 mm of 180 mm), waardoor het juiste scharnier kan worden gekozen voor de dikte van de paal of het frame. De scharnierhuls (hoogte 40 mm, pen Ø15 mm) wordt aan de paal gelast, en het verbindingsstuk met ovaal gat maakt vloeiende regeling van de vleugelpositie mogelijk.
Technische gegevens
- Materiaal: staal
- Plaatdikte: 8 mm
- Lengte verbindingsstuk: 120 mm
- Hoogte verbindingsstuk: 60 mm
- Scharnierschroefdraad: M18
- Afmeting ovaal gat: 20 × 40 mm (breedte × lengte)
- Regelbereik: 70–90 mm
- Openingshoek vleugel: 180°
- Gewicht: 0,38 kg
- EAN: 99917867
Het verbindingsstuk is compatibel met schroefscharnieren M18 met penlengte 130 mm of 180 mm. Ideaal element voor professionele montage van vleugelpoorten en hekken in omheiningsystemen.
Technische gegevens
| Diameter | 12 |
| Montagemethode | In te metselen |
| Schroefdraadtype | M18 |
| Materiaal | Staal |
