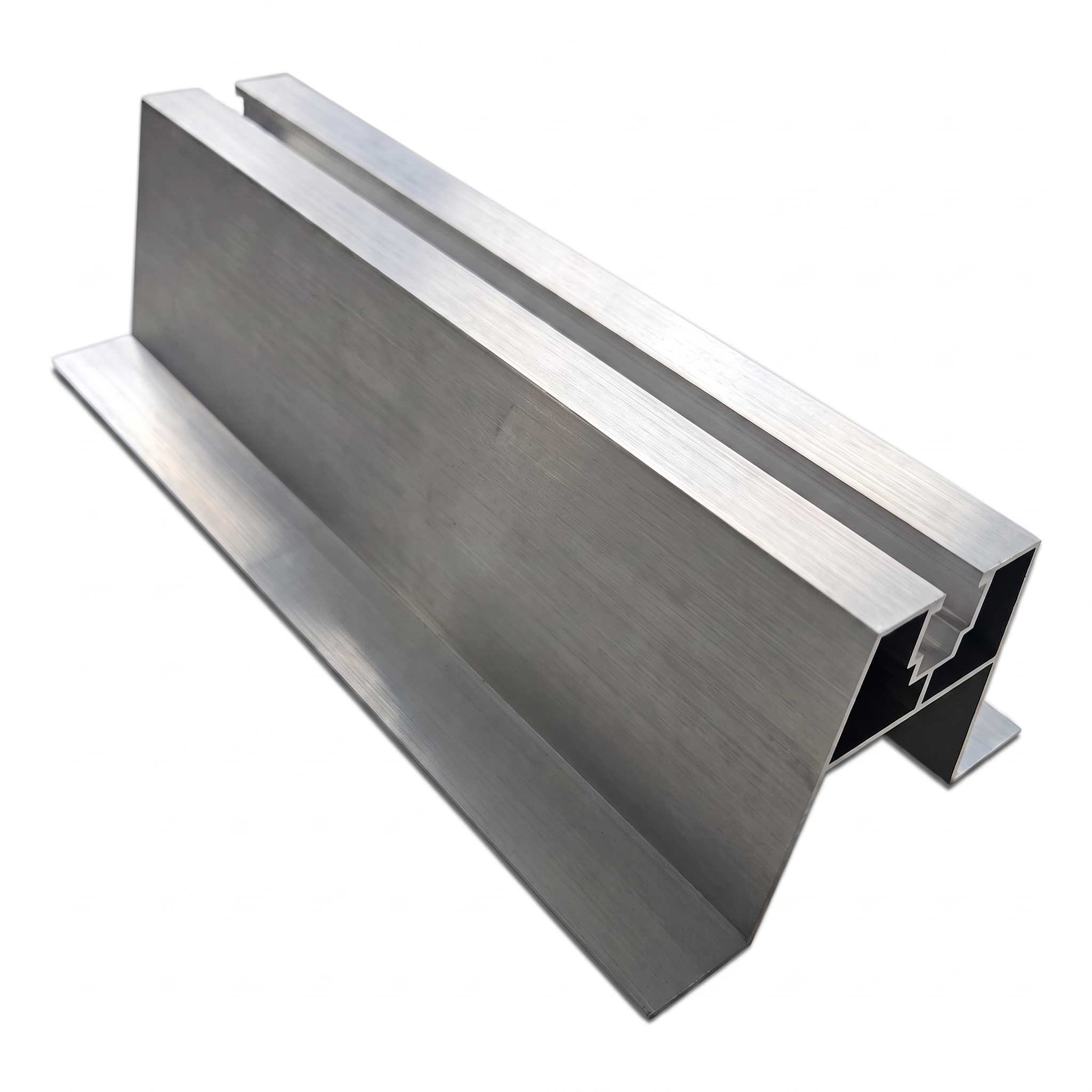

Schuine trapeziumbrugstuk met EPDM-afdichting H63 L330 – aluminium
Schuine trapeziumbrugstuk met EPDM-afdichting is een aluminium afstandselement bestemd voor de montage van fotovoltaïsche constructies op daken bedekt met trapeziumplaat. De schuine profielvorm volgt de geometrie van de plaatgolf exact, waardoor een stabiele en waterdichte ondersteuning van de montagegoot wordt gegarandeerd zonder gebruik te maken van extra uitvulplaatjes.
Dankzij de ingebouwde EPDM-afdichting beschermt het brugstuk de dakbedekking effectief tegen waterindringing op de bevestigingspunten. De afdichting compenseert oneffenheden van het plaatoppervlak en dempt microtrillingen, waardoor de levensduur van de verbinding wordt verlengd en het risico op corrosie op het contactpunt wordt geminimaliseerd.
Voordelen voor het montageteam
- Schuine geometrie — profiel afgestemd op de helling van de trapeziumplaatgolf, elimineert de noodzaak om elementen op de bouwplaats uit te snijden en te buigen
- EPDM-afdichting inbegrepen — montageklaar element dat geen afzonderlijke bestelling en bevestiging van afdichtingen vereist
- Aluminium — lichtgewicht, corrosiebestendig materiaal dat het transport naar het dak vergemakkelijkt en jarenlange duurzaamheid garandeert
- Compact gewicht van 0,350 kg — eenvoudig te hanteren en op te slaan, belast de dakconstructie niet
Afmetingen en technische parameters
- Lengte (L): 330 mm
- Hoogte (H): 63 mm
- Totale voetbreedte: 94,4 mm
- Breedte bovenplatform: 40 mm
- Profielwanddikte: 1,2 mm
- Wanddikte bevestigingskanaal: 1,3 mm
- Breedte bovenkanaal (buiten): 16,3 mm
- Breedte bovenkanaal (binnen): 13,7 mm
- Gewicht: 0,350 kg
Materiaal en afwerking
- Profielmateriaal: aluminium
- Afwerking: standaard anodisering
- Afdichting: EPDM
Profielopbouw

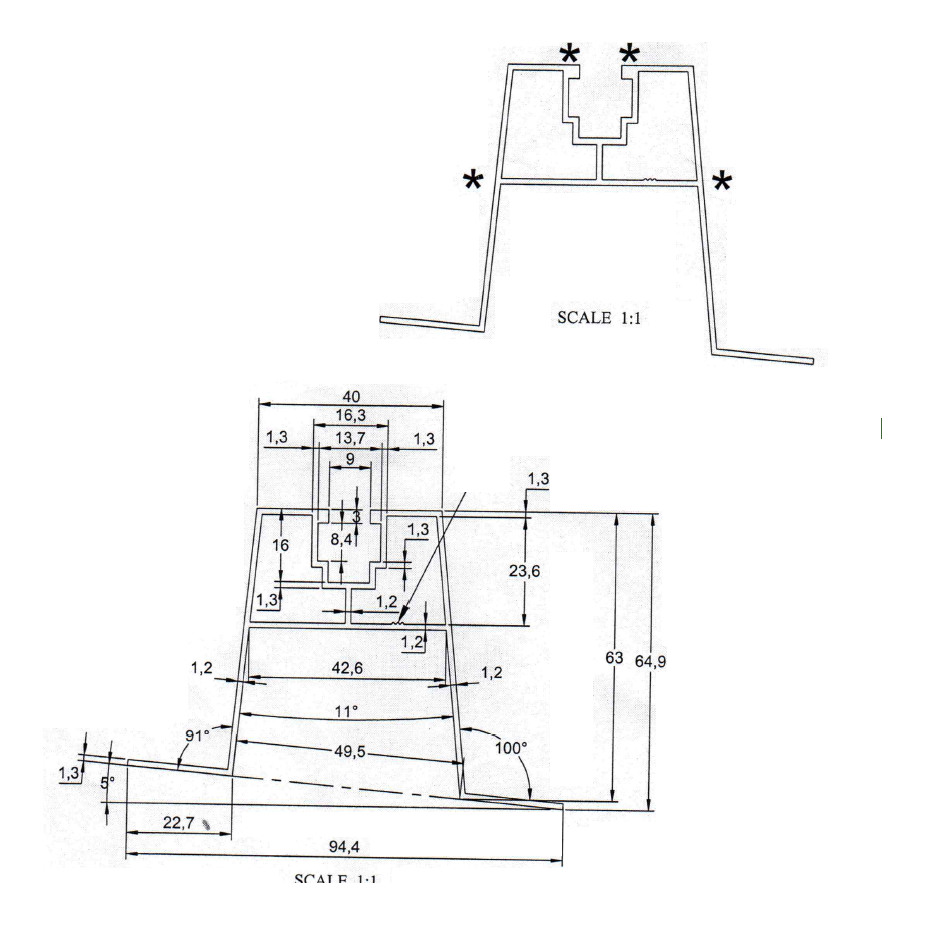

De trapeziumvormige profielsdoorsnede heeft twee symmetrische voeten die aansluiten op het oppervlak van de dakplaat. De zijwanden lopen door in een inwendige verstevigingsflens. Aan de bovenzijde van het profiel bevindt zich een montagegoot met een inwendige breedte van 13,7 mm en een opening van 8,4 mm, waarmee schroeven en klemmen aan de draagprofielen kunnen worden bevestigd. Plaatsen aangeduid met een asterisk kunnen warmtesporen (heat lines) vertonen die ontstaan tijdens het extrusieproces van aluminium — dit vormt geen kwaliteitsgebrek.
Het schuine trapeziumbrugstuk H63 L330 is een betrouwbaar tussenelement tussen de trapeziumplaat en de fotovoltaïsche constructie, dat de montagetijd verkort en de kwaliteit van elke dakinstallatie verhoogt.
