Schneider Electric Aardlekschakelaar 4P 40A 300mA type A Acti9
product unavailable
toevoegen aan verlanglijst
Beschrijving

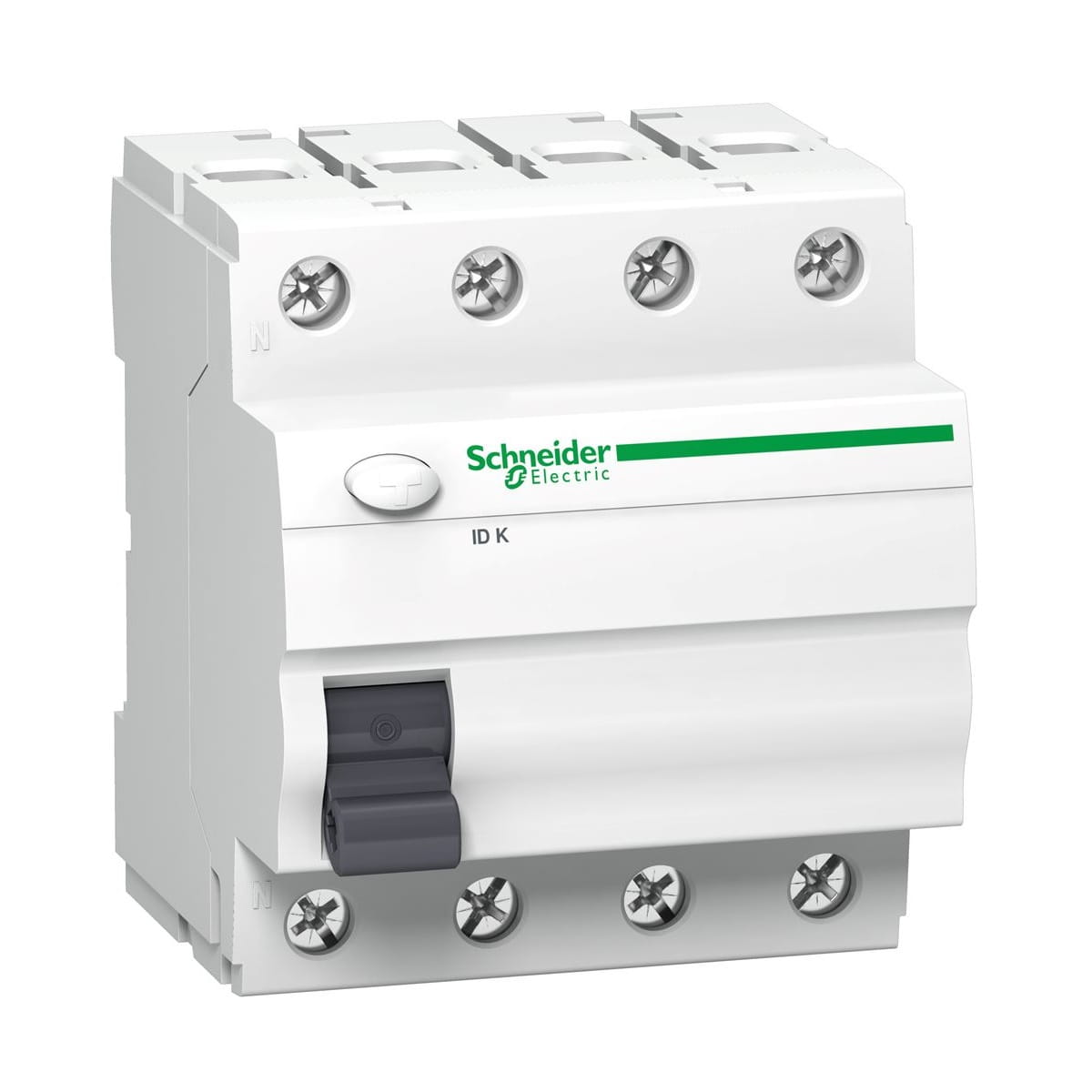

Schneider Electric Aardlekschakelaar 4P 40A 300mA type A Acti9
Aardlekschakelaar 4P 40A 300mA type A Acti9 IDK-40-4-300-A A9Z04440 van SCHNEIDER ELECTRIC is perfect geschikt voor toepassingen in woningbouw en vergelijkbare gebouwen. Het biedt bescherming tegen elektrische schokken in elektrische installaties en reageert effectief op sinusvormige en gelijkgerichte pulserende stromen.
Uitgerust met dubbele, gegroefde aansluitklemmen aan de onderzijde (rail+draad), zorgt het voor een solide en betrouwbare verbinding. De nulgeleider (N) is aan de linkerzijde geplaatst, wat de railverbinding met overstroombeveiliging vergemakkelijkt. Het apparaat is ook voorzien van een testknop "T", waarmee de correcte werking van de schakelaar kan worden gecontroleerd. Samen met andere modulaire apparatuur uit de Acti9-familie vormt het een complete set beveiligingen voor elektrische installaties.
Specificatie
| Parameter | Waarde |
|---|---|
| Productgamma | Acti 9 |
| Productnaam | Acti 9 ID K |
| Type product of component | Aardlekschakelaar (RCCB) |
| Verkorte apparaatnaam | ID K |
| Beschrijving polen | 4P |
| Positie nulgeleider | LINKS |
| [In] nominale stroom | 40 A |
| Type netwerk | Wisselstroom (AC) |
| Gevoeligheid voor lekstroom | 300 mA |
| Vertraging aardlekbeveiliging | Onvertraagd |
| Type aardlekbeveiliging | Type A |
| Kwaliteitskenmerk | VDE |
Aanvullende parameters
| Parameter | Waarde |
|---|---|
| Locatie apparaat in systeem | Eindgroep |
| Netfrequentie | 50/60 Hz |
| [Ue] nominale schakelspanning | 380...415 V wisselstroom (AC) 50 Hz |
| Ontsteektechnologie aardlekschakelaar | Spanningsonafhankelijk |
| Nominaal in- en uitschakelvermogen | [[Idm 500 A Im 500 A]] |
| Nominale voorwaardelijke kortsluitstroom | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Nominale isolatiespanning [Ui] | 440 V wisselstroom (AC) 50 Hz |
| Nominale schokspanning [Uimp] | 4 kV |
| Schokstroom | 250 A |
| Indicatie contactpositie | NEE |
| Type bediening | Hefboom |
| Montagemethode | Klikmontage |
| Montagebasis | DIN-rail |
| Breedte in modules van 9 mm | 8 |
| Hoogte | 81 mm |
| Breedte | 72 mm |
| Diepte | 68 mm |
| Kleur | Wit |
| Mechanische duurzaamheid | 5000 cycli |
| Elektrische duurzaamheid | AC-1: 2000 cycli |
| Aansluitingen - klemmen | [[Dubbele aansluiting boven of onder 1…35 mm² massief Dubbele aansluiting boven of onder 1…25 mm² flexibel]] |
| Lengte geïsoleerd gedeelte | 14 mm voor boven of onder verbinding |
| Aandraaimoment | 3,5 N.m boven of onder |
Werkomgeving
| Parameter | Waarde |
|---|---|
| Normen | EN/IEC 61008-1 |
| IP-beschermingsgraad | [[IP20 volgens IEC 60529 IP40 (modulaire behuizing) volgens IEC 60529]] |
| Vervuilingsgraad | 2 |
| Elektromagnetische compatibiliteit | 8/20 μs puls weerstaan, 200 A volgens EN/IEC 61008-1 |
| Omgevingstemperatuur voor werking | -25…40 °C |
| Omgevingstemperatuur voor opslag | -30…70 °C |
Duurzaamheidsaanbod
| Parameter | Waarde |
|---|---|
| Status duurzaam aanbod | Green Premium product |
| Europese RoHS-richtlijn | Conform |
| Kwikvrij | Ja |
| RoHS-norm China | Product valt niet onder de Chinese RoHS-richtlijn. Stoffenverklaring beschikbaar ter informatie. |
| WEEE | Het product moet worden afgevoerd in overeenstemming met de binnen de Europese Unie geldende afvalvoorschriften en mag niet bij het gewone afval worden weggegooid. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Bestanden om te downloaden:
Technische gegevens
| Type stroomonderbreker | differentieelstroom |
| Aantal polen | 4P |
| Nominale stroom [A] | 40A |
| Differentiaalstroom [mA] | 300 mA |
| Uitschakelkarakteristiek | A |
| Kortsluitvermogen [kA] | 6 kA |
| Merk | SCHNEIDER ELECTRIC |
