Rijwagen 70 voor schuifpoort 5-rols stalen rollen
product unavailable
toevoegen aan verlanglijst
Beschrijving

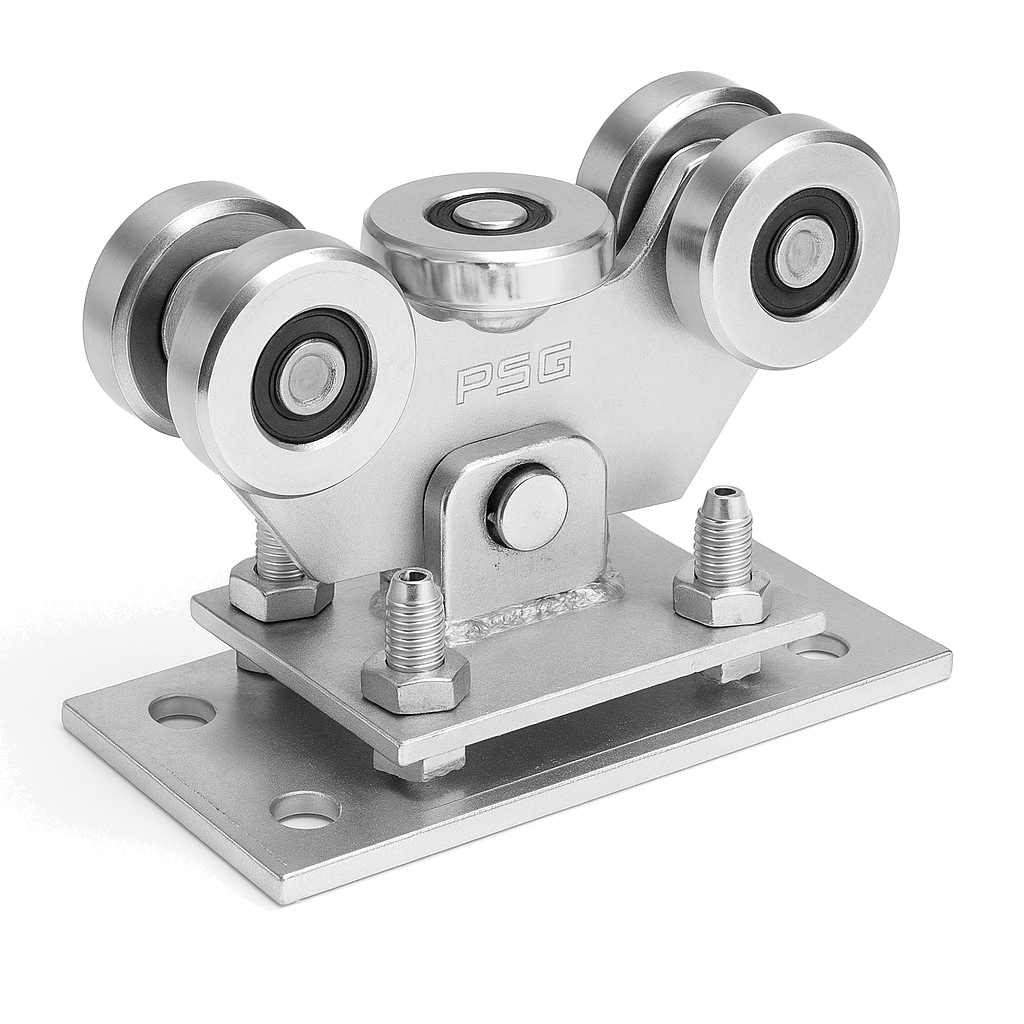

Rijwagen 5-rollen voor schuifpoorten – rail 70x70 mm, 450 kg
Rijwagen met 5 rollen voor vrijdragende schuifpoorten is een robuust rijonderdeel dat speciaal is ontworpen voor professionele poortsystemen. De scharnierende constructie met 5 stalen rollen (waaronder één horizontale rol) zorgt voor een soepele en stille poortbeweging, terwijl de verbinding met de basis via een pen automatische aanpassing van de rijwagen aan de geleidingsrail mogelijk maakt. Deze oplossing verkort de installatietijd en elimineert de noodzaak van nauwkeurig waterpassen — ideaal voor installatieteams die meerdere projecten uitvoeren.
Constructie en werking
De rijwagen is uitgerust met 5 metalen rollen op lagers, die zorgen voor een gelijkmatige verdeling van de belasting op de geleidingsrail. De horizontale rol stabiliseert de zijdelingse bewegingen van de poort en elimineert slingeren en trillingen tijdens het schuiven. Het scharniermechanisme (pen die de rijwagen verbindt met de montagebasis) maakt automatische compensatie van kleine railafwijkingen mogelijk, wat de montage op ongelijke ondergronden aanzienlijk vereenvoudigt.
Hoogteverstelling gebeurt via bevestigingsbouten in de basis, waardoor de poorthoogte nauwkeurig kan worden ingesteld nadat de rijwagen is gemonteerd. Het oppervlak van het gehele onderdeel is verzinkt, wat beschermt tegen corrosie en een lange levensduur in buitenomstandigheden garandeert.
Technische specificaties
- Aantal rollen: 5 (waaronder 1 horizontale rol)
- Rolmateriaal: staal
- Maximale belasting: 450 kg
- Compatibele rail: 70×70×4 mm

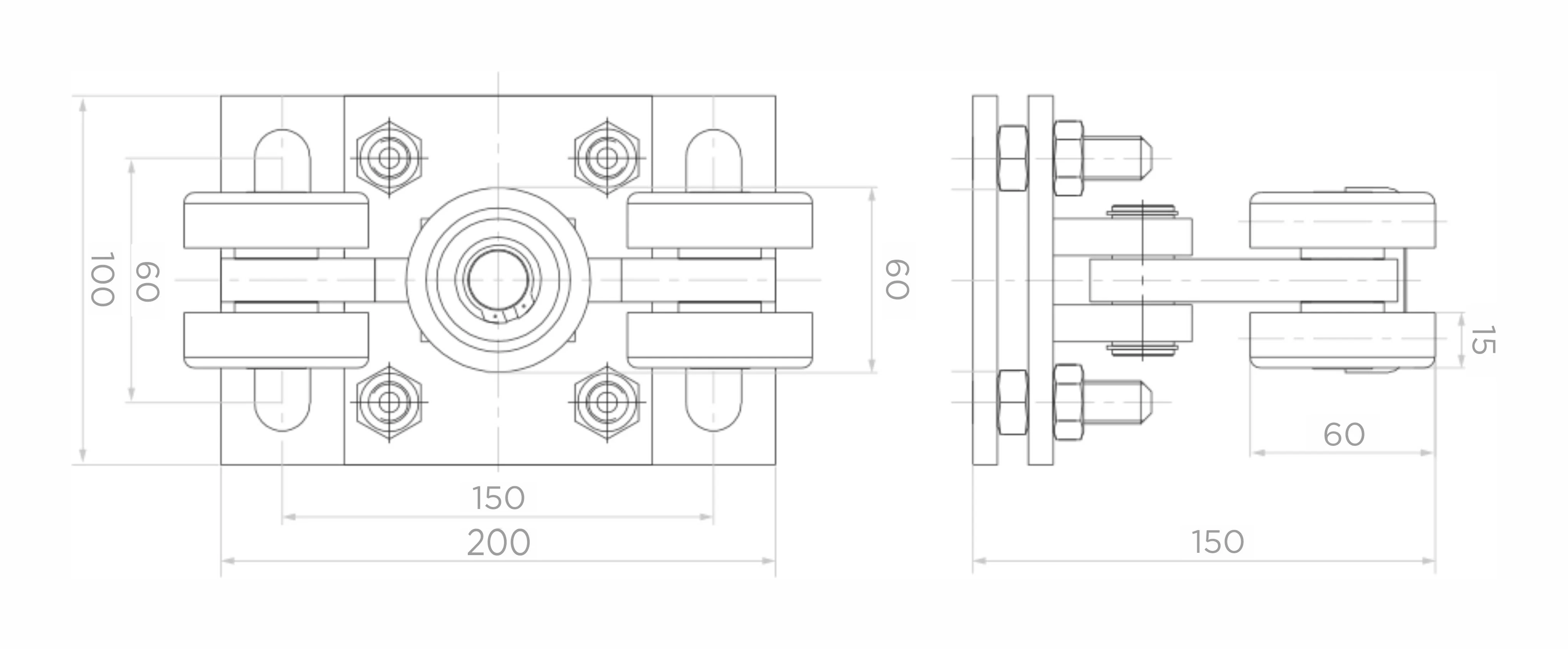

- Rijwagenhoogte (H): 150 mm
- Afmetingen montagebasis: 200×100 mm
- Hartafstand montagegaten: 150 mm
- Breedte rijwagen: 150 mm
- Roldiepte: 60 mm
- Oppervlakteafwerking: verzinkt
- Mechanisme: scharnierende (pen)
- Hoogteverstelling: via bouten
- Gewicht: 4,965 kg
- Volume: 5243,44 cm³
- EAN: 5901289674645
Toepassing
De rijwagen is bestemd voor vrijdragende schuifpoorten die worden geleid op een rail van 70×70×4 mm. De draagcapaciteit van 450 kg maakt het mogelijk zwaarere poorten te bedienen, zowel in de woningbouw als bij industriële, opslag- en logistieke objecten. Voor een volledig rijsysteem zijn twee rijwagens vereist, die op de poortfunderingen worden gemonteerd met de juiste onderlinge afstand.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Aantal rollen [szt.] | 5 |
| Max. draagvermogen [kg] | 450 |
| Materiaal wieltjes | Staal |
| Constructie wagen | Zwenkbaar |
| Maat looprail | 70x70x4 |
| Type rijsysteem | Loopsysteem |
| Producttype | Losse wagen |
