Regelbaar poortscharnir M16 met rechthoekig montageplaatje 100×55×4 mm
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Regelbaar poortscharnir M16 met rechthoekig montageplaatje 100×55×4 mm
Stalen regelbaar scharnir M16 met rechthoekig montageplaatje is een betrouwbare oplossing voor professionele ophanging van hekken en vleugelpoorten. Dankzij diepteregeling in het bereik van 52–72 mm kunt u de positie van de vleugel precies corrigeren zowel tijdens de eerste montage als tijdens later gebruik — zonder de constructie te hoeven demonteren.
De regeling gebeurt met behulp van een moer op schroefdraad M16, wat snelle compensatie van thermische spanningen, doorhanging van de vleugel of natuurlijke verzakking van hekpalen mogelijk maakt. Dit betekent echte tijd- en servicekostenbesparing voor montageploegen.
Constructie en materialen

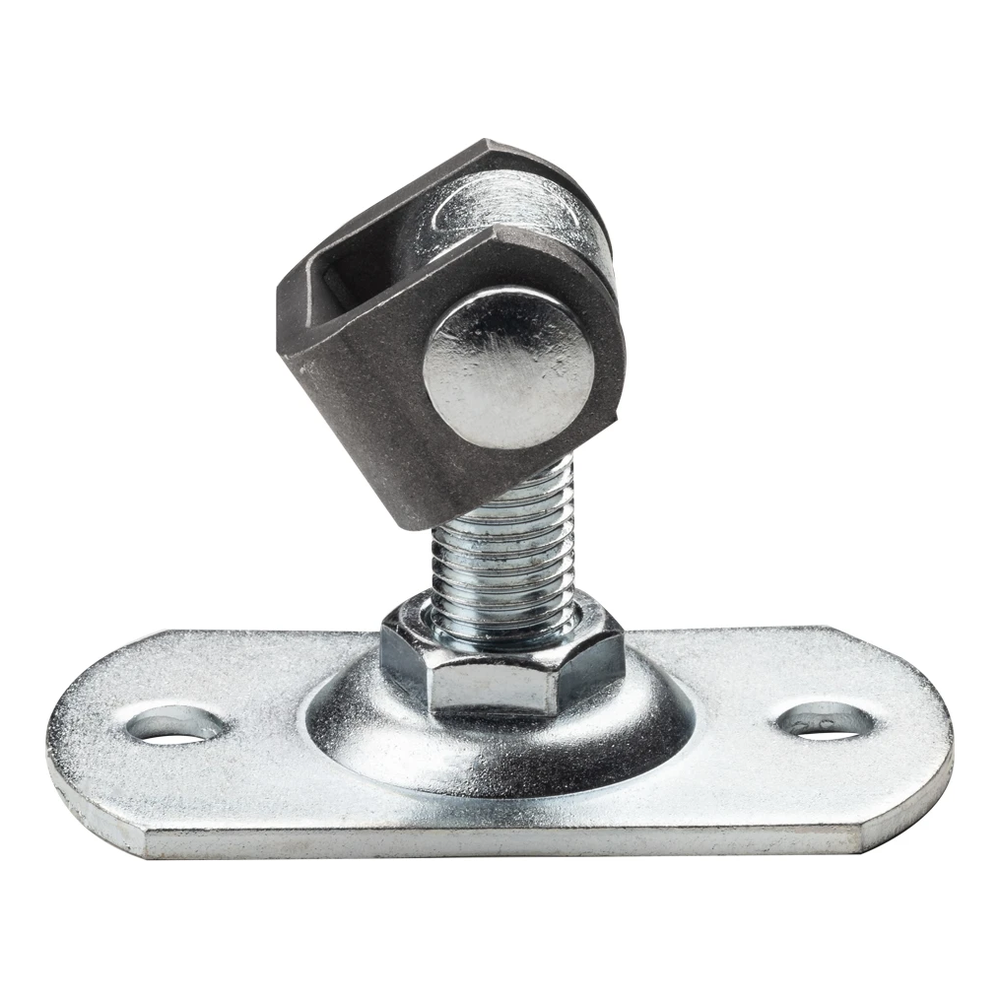

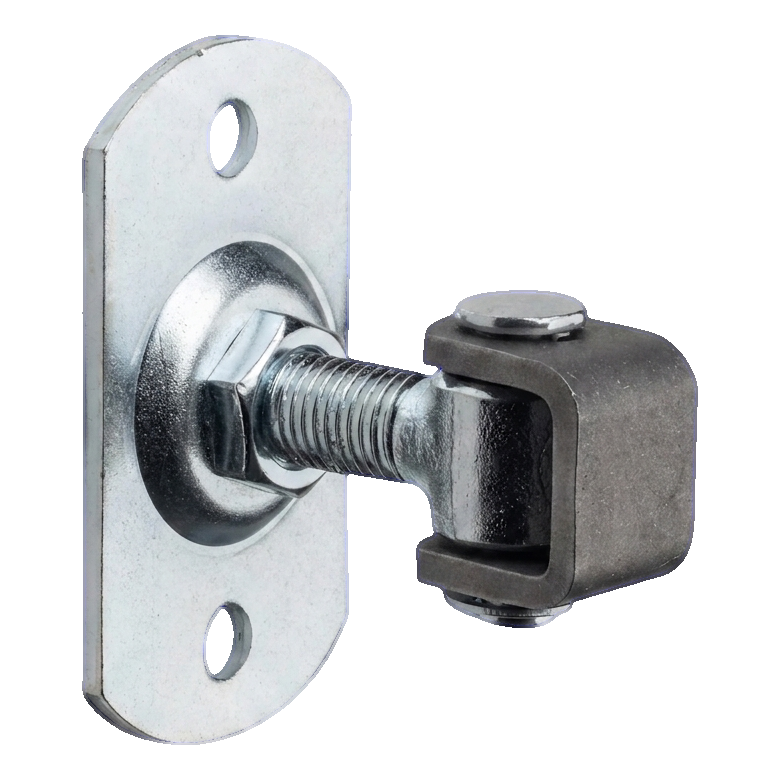

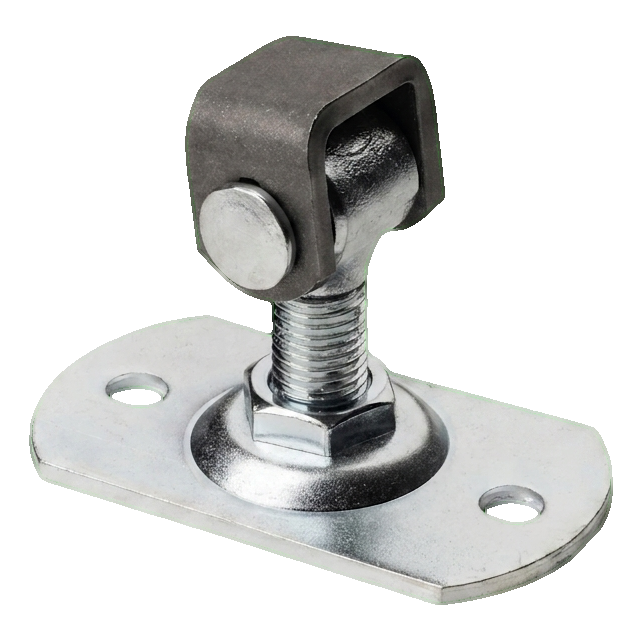

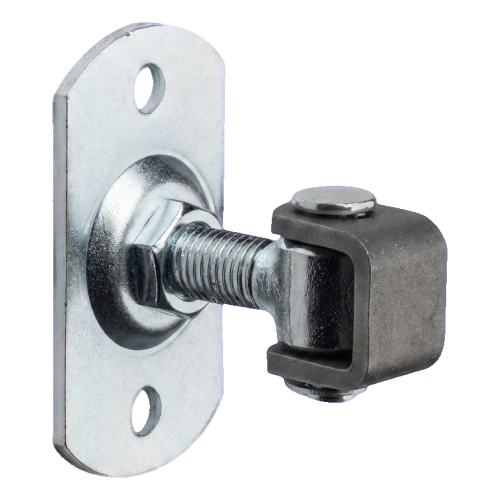

Het scharnir bestaat uit een gegalvaniseerd montageplaatje met afmetingen 100 × 55 mm en dikte 4 mm, een schroef met schroefdraad M16 en een gegoten vorkvormige houder (U-type) met een pen met diameter Ø12 mm. Het geheel zorgt voor hoge mechanische sterkte, weerstand tegen slijtage en duurzaamheid onder buitenomstandigheden.

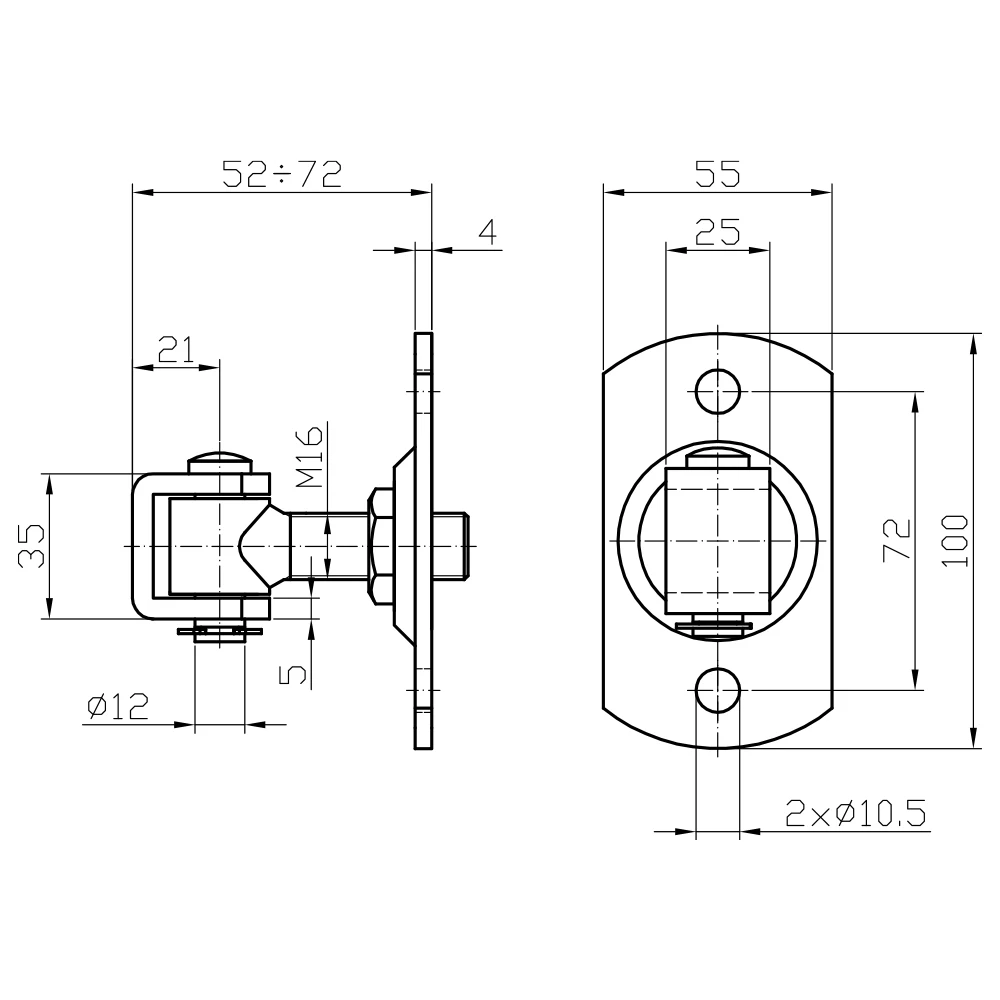

Afmetingen en technische parameters
- Schroefdraad: M16
- Regelbereik (diepte): 52–72 mm
- Afmetingen montageplaatje (H × B): 100 × 55 mm
- Dikte montageplaatje: 4 mm
- Hartafstand montagegaten: 72 mm
- Diameter montagegaten: 2 × Ø10,5 mm
- Afmetingen vorkvormige houder: hoogte 35 mm, diepte 21 mm, inwendige opening 25 mm
- Dikte houderarmen: 5 mm
- Pendiameter: Ø12 mm
- Materiaal: staal — montageplaatje gegalvaniseerd, houder gegoten
- Gewicht: 0,4 kg
- Bestemming: buitengebruik — hekken, vleugelpoorten
Voordelen voor de installateur
- Regeling na montage — M16 moer maakt precieze instelling van de vleugel op elk moment mogelijk
- Compensatie van thermische spanningen — eenvoudig aandraaien of losdraaien bij extreme temperaturen
- Eenvoudige installatie — twee montagegaten Ø10,5 mm zorgen voor snelle bevestiging van het montageplaatje aan de paal
- Hoge duurzaamheid — stalen constructie bestand tegen mechanische beschadiging en slijtage
- Esthetische afwerking — gegalvaniseerd oppervlak van het montageplaatje zorgt voor een nette uitstraling en corrosiebescherming
Technische gegevens
| Schroefdraadtype | M16 |
| Montagemethode | Met plaat |
| Materiaal | Staal |
