Pakket loopwielen voor schuifpoort 9-rols + accessoires KIT voor rail 80

Complete rijderset voor een vrijdragende schuifpoort geschikt voor rail 80×80×5 mm. Het pakket bevat alle benodigde rijder- en oprijelementen die zorgen voor een stille, soepele werking van de poort en de levensduur van het gehele mechanisme aanzienlijk verlengen. De maximale belasting van de set bedraagt 1000 kg, waardoor deze geschikt is voor zowel residentiële als industriële poorten. Alle componenten zijn verzinkt, wat een hoge corrosiebestendigheid en langdurig gebruik in buitenomstandigheden garandeert.

• Gewicht van de set: 21 kg
• Verpakkingsvolume: 16 524 cm³
• EAN: 5903313203579
• Railcompatibiliteit: 80×80×5 mm
• Afwerking: verzinkt

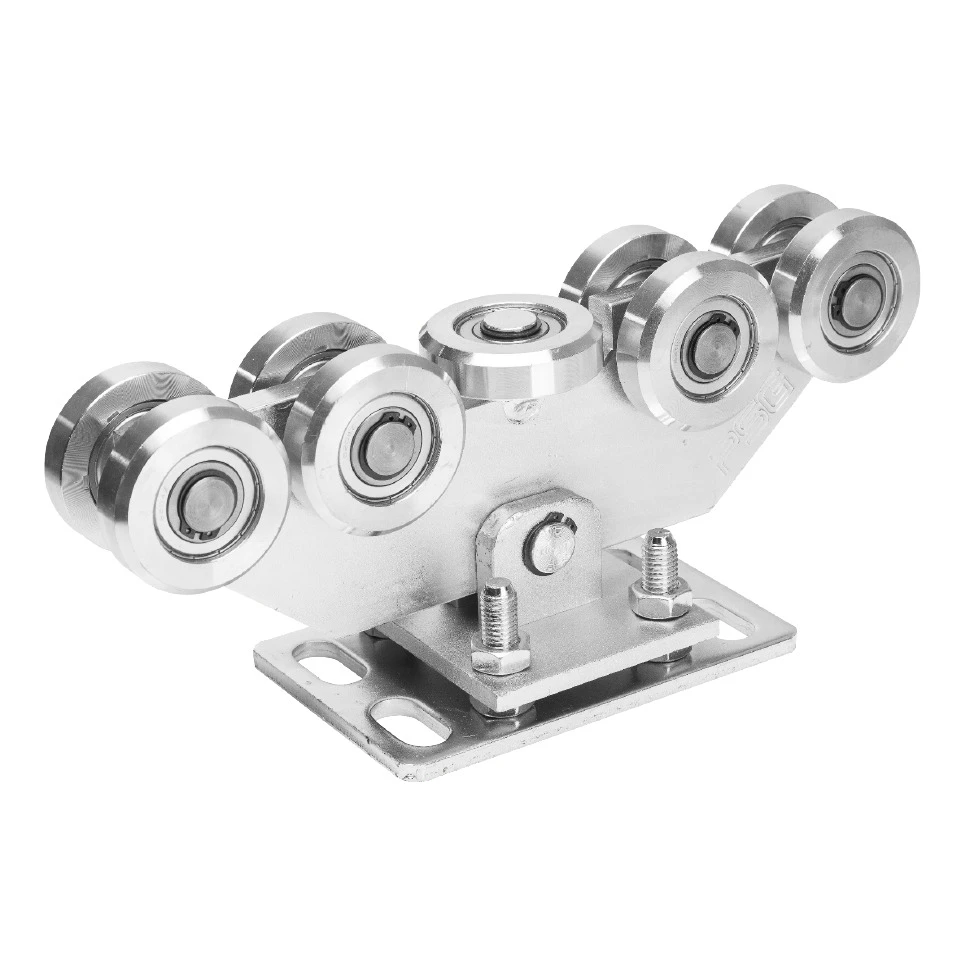

Rijderwagen 80 – 9-rollers

De rijderwagen is uitgerust met 9 stalen rollen met lagers en zorgt voor een uitzonderlijk soepele en stille poortbeweging. De constructie met hoogteverstelling via bouten maakt een nauwkeurige afstelling van de poort ten opzichte van het waterpas mogelijk, wat resulteert in een gelijkmatige lastenverdeling en minder slijtage van de rollen. Elke rijderwagen is geschikt voor een rail met afmetingen 80×80×5 mm en kan een belasting tot 1000 kg dragen.

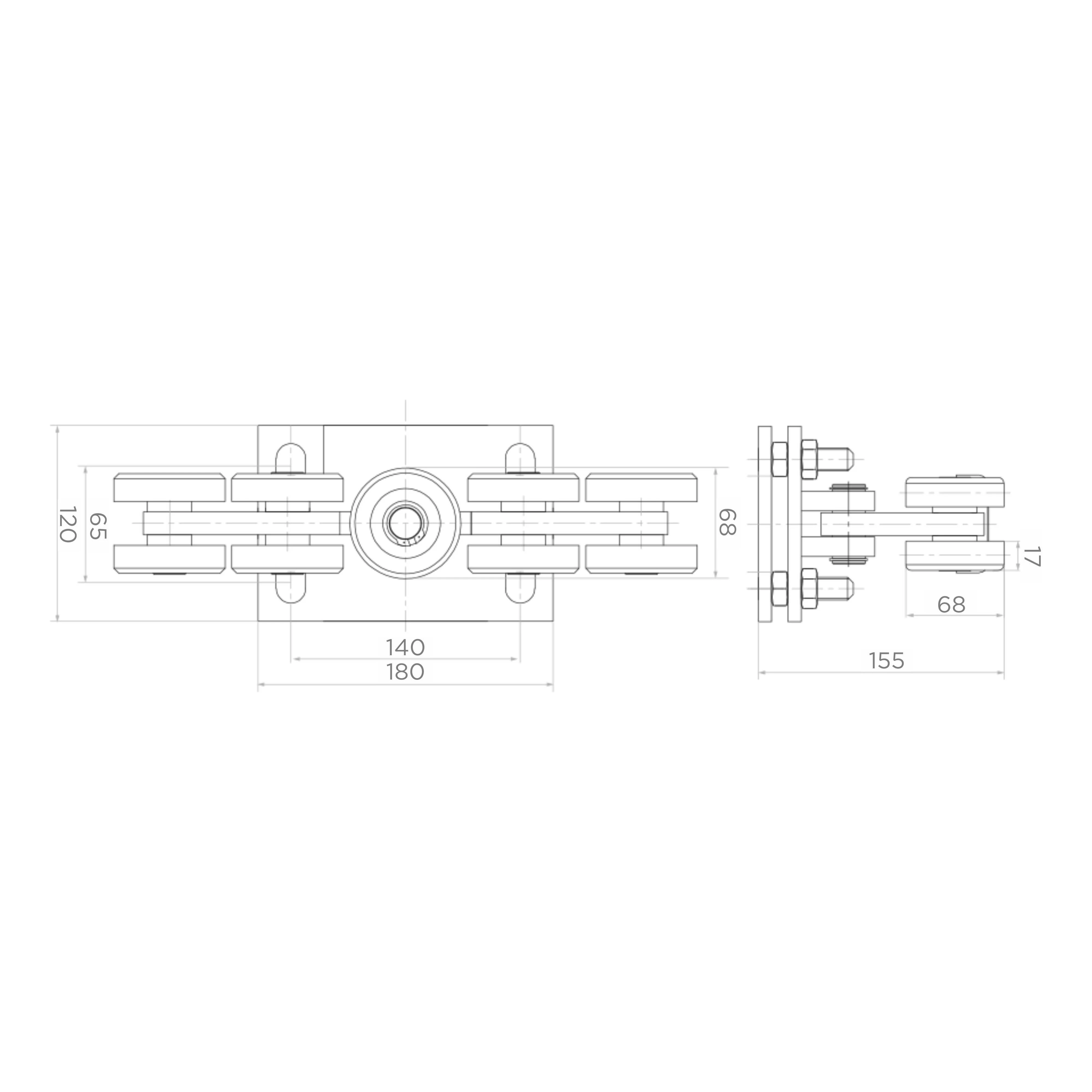

Afmetingen rijderwagen:

• Totale breedte: 180 mm
• Inwendige breedte (rollenafstand): 140 mm
• Totale hoogte: 120 mm
• Ashoogte van de rollen: 65 mm
• Diepte (zijdelingse lengte): 155 mm
• Zijdelingse rollenhoogte: 68 mm
• Dikte montageplaat: 17 mm
• Rollenmateriaal: staal
• Hoogteverstelling: via bouten
• Maximale belasting: 1000 kg

Oprijbeugel

De stalen oprijbeugel speelt een cruciale rol bij het stabiliseren van de poort na het sluiten. Door het gewicht van het poortblad over meerdere steunpunten te verdelen, verlengt hij de levensduur van de rijderwagens aanzienlijk. De beugel is uitgerust met twee kunststof geleiderollen die de poort tijdens het sluiten nauwkeurig begeleiden. Op de achterwand bevinden zich twee montagegaten en een rubberen stootbuffer die stoten dempt.

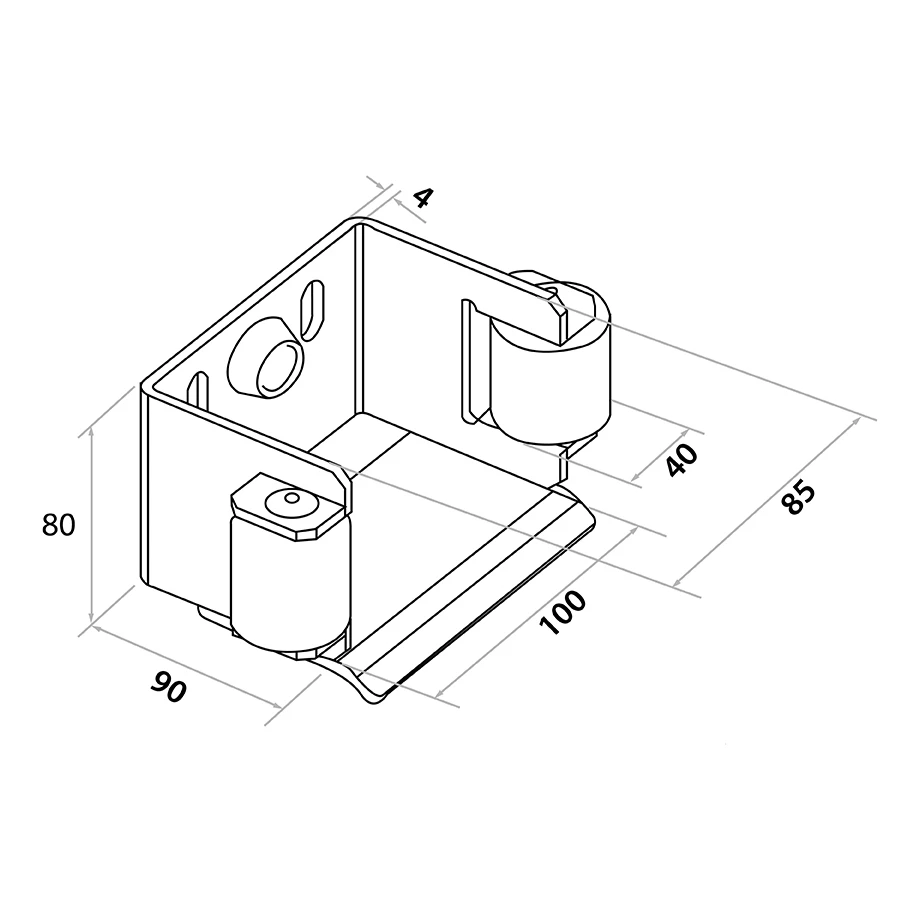

Afmetingen oprijbeugel:

• Breedte van de basis: 90 mm
• Hoogte behuizing: 80 mm
• Totale hoogte: 85 mm
• Diepte: 100 mm
• Breedte rollengeleider: 40 mm
• Wanddikte: 4 mm
• Breedte tussen geleiderollen: 88 mm
• Railcompatibiliteit: 80×80 mm
• Geleiderollen: kunststof

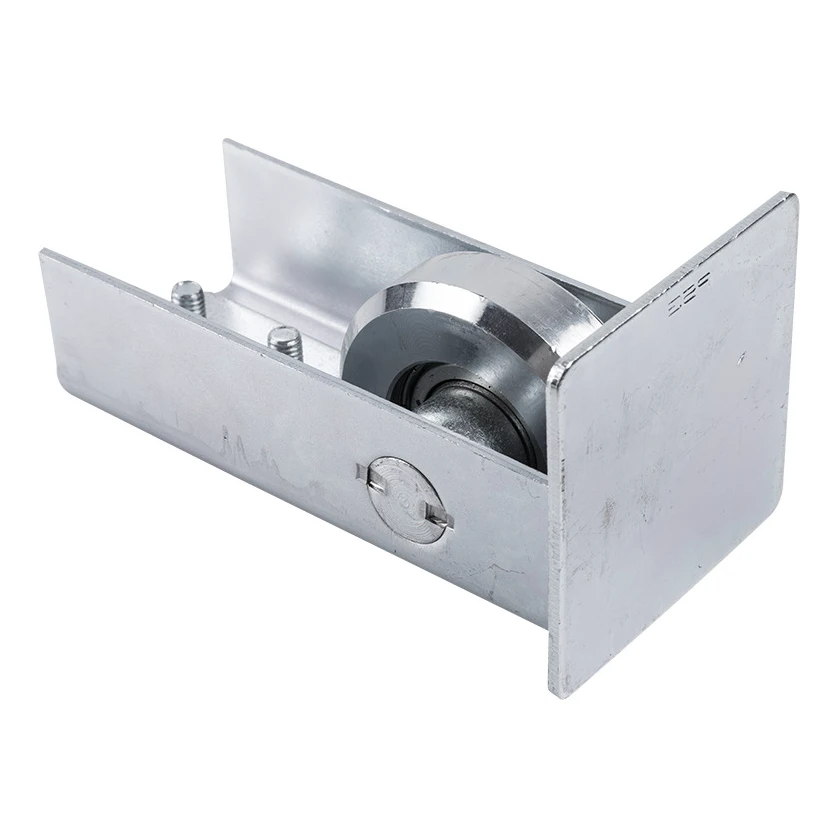

Oprijrol

Stalen oprijrol gemonteerd aan het begin van de rail van een vrijdragende schuifpoort. Zijn voornaamste taak is het verlengen van de levensduur van de rijderwagens door de poort soepel op de geleider te leiden. Daarnaast biedt hij bescherming tegen sneeuw en ijs die zich op de rail kunnen ophopen en de werking van het mechanisme kunnen belemmeren. Inbegrepen zijn montagebouten. De rol is compatibel met rail 80×80×5 mm.

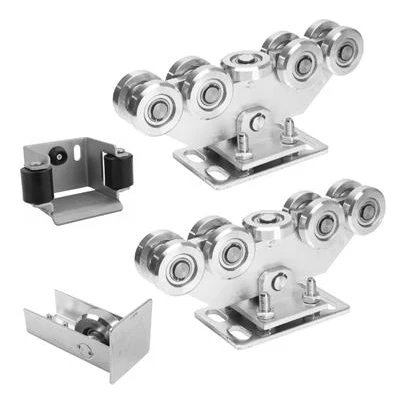

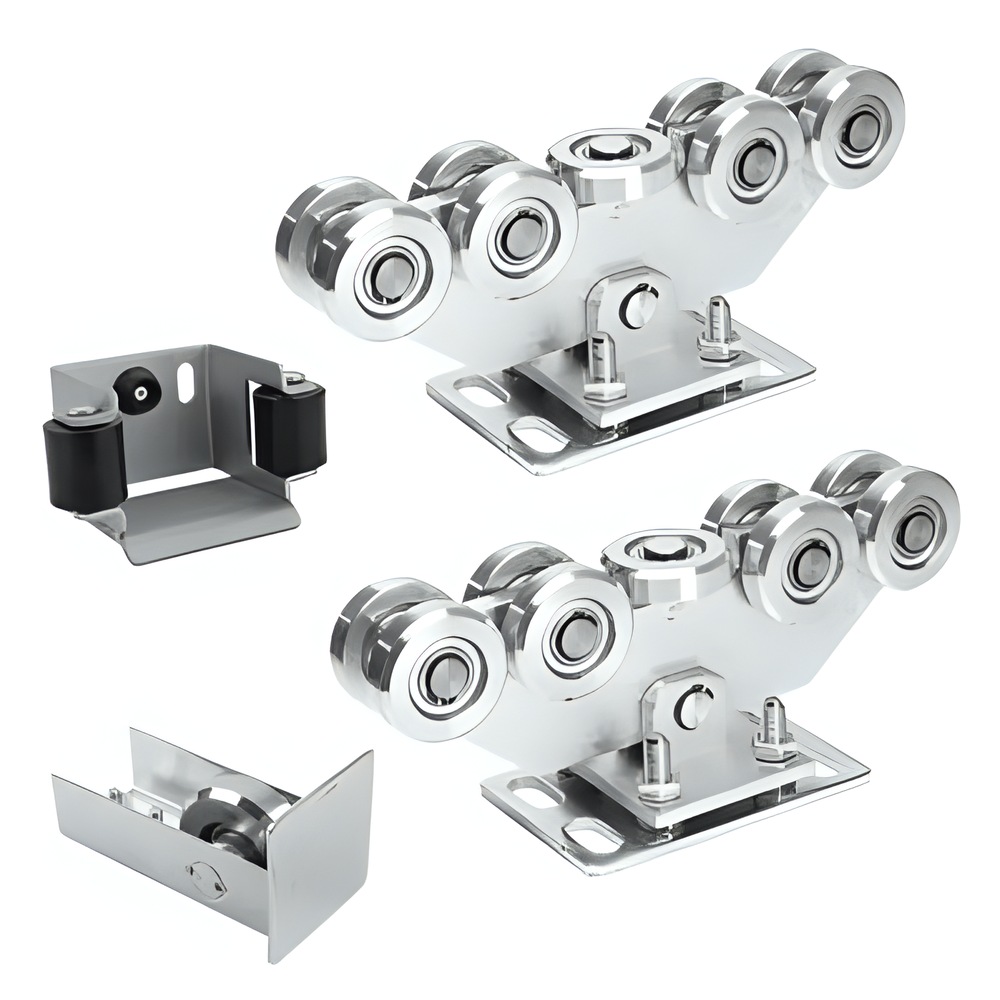

Inhoud van de set

• Rijderwagen 80 (9-rollers) — 2 st.
• Oprijbeugel — 1 st.
• Oprijrol — 1 st.
