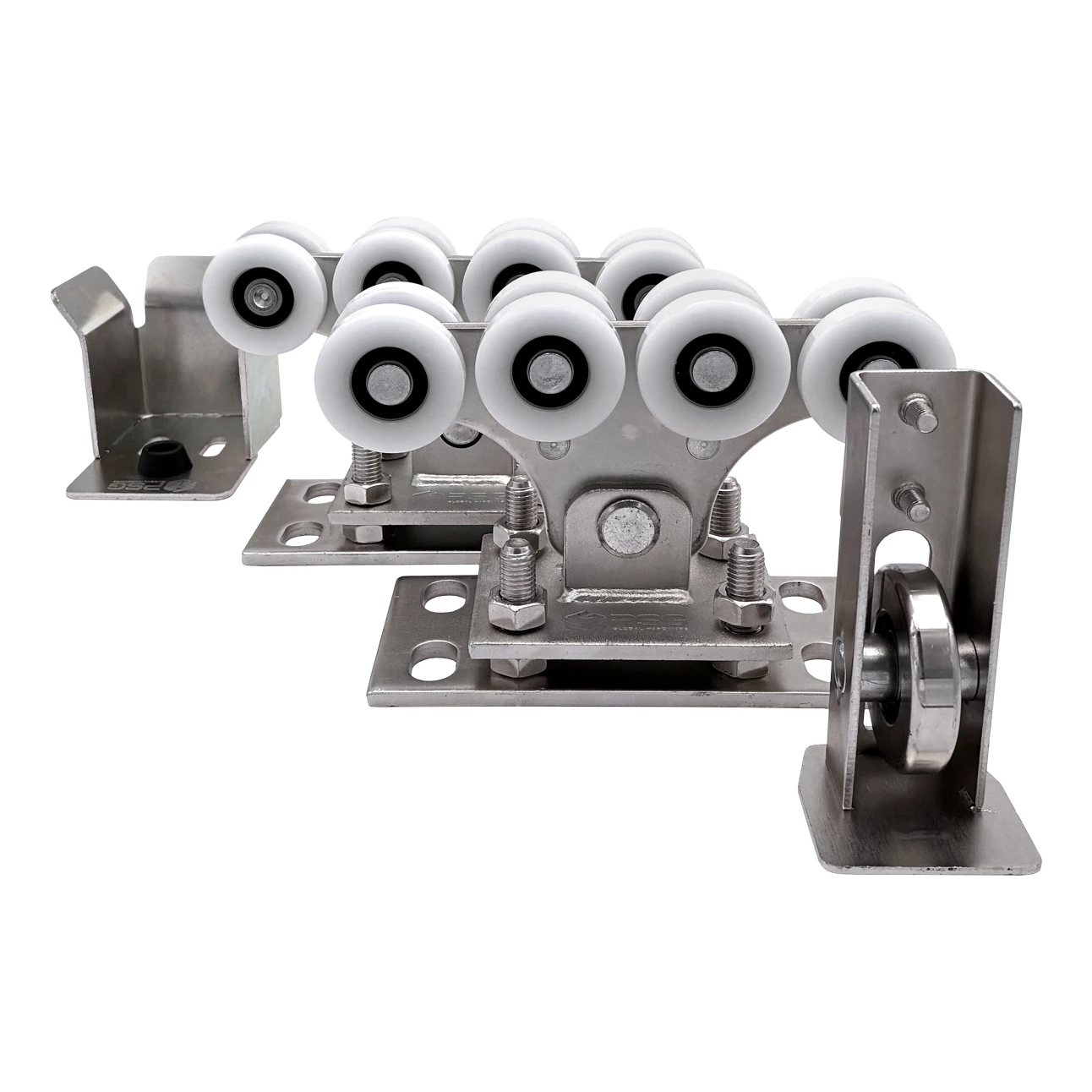

Pakket loopwagens voor profiel 68x68 mm met kunststof wielen, met oprijrol en oprijhouder

Inhoud van de set

• Rijwagen — 2 st.
• Oprijrol — 1 st.
• Oprijbeugel (oprijhouder) — 1 st.

De set vormt de complete uitrusting van het rijsysteem voor een zelfdragende schuifpoort — monteer de onderdelen op het fundament en de paal om een volledig functioneel schuifsysteem te verkrijgen.

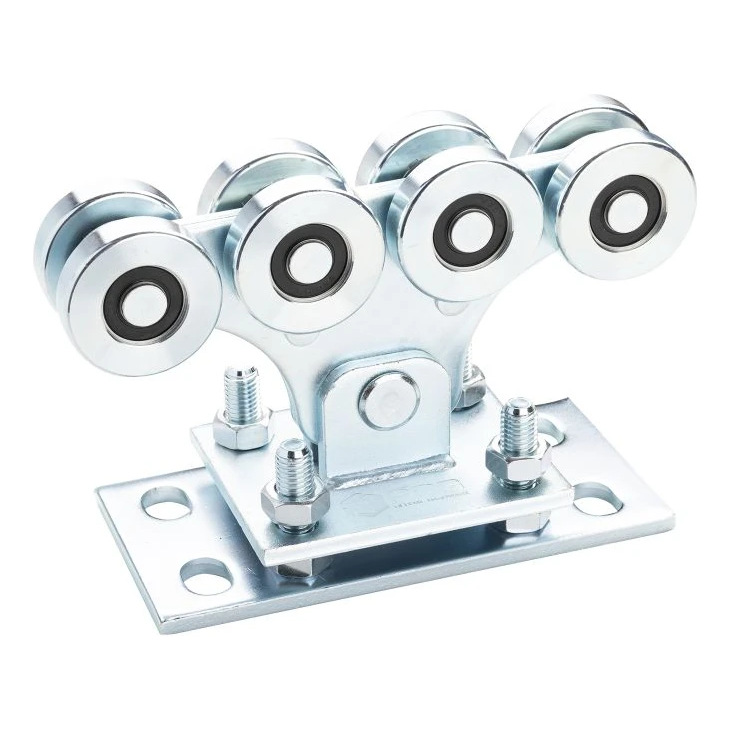

Rijwagens — het hart van het systeem

De twee rijwagens zorgen voor de geleiding en ondersteuning van het poortvleugel. Elke rijwagen is uitgerust met 8 kunststof rollen verdeeld over twee niveaus, wat zorgt voor gelijkmatige geleiding en stabilisatie van het vleugel. De kunststof rollen werken stil en vereisen weinig smering, terwijl de kogellagers 6201 RS met rubberen afdichting lage rolweerstand en bescherming tegen verontreiniging garanderen.

Technische specificaties van de rijwagen

• Constructiemateriaal: galvanisch verzinkt staal
• Rijsysteem: 8 kunststof rollen, op twee niveaus
• Lagers: kogellager 6201 RS
• Systeem: 68×68 mm
• Afmetingen voetplaat: 200 × 100 × 8 mm
• Totale breedte van het rollensysteem: 48 mm
• Roldiameter (loopvlak): 56 mm
• Buitendiameter rol: 60 mm
• Breedte enkele rol: 14,5 mm
• Dikte middensteun: 10 mm
• Schroefdraad stelbouten: M14
• Dikte voetplaten: 2 × 8 mm
• Hoogte rijwagen: 157 mm
• Roldiameter: 68 mm

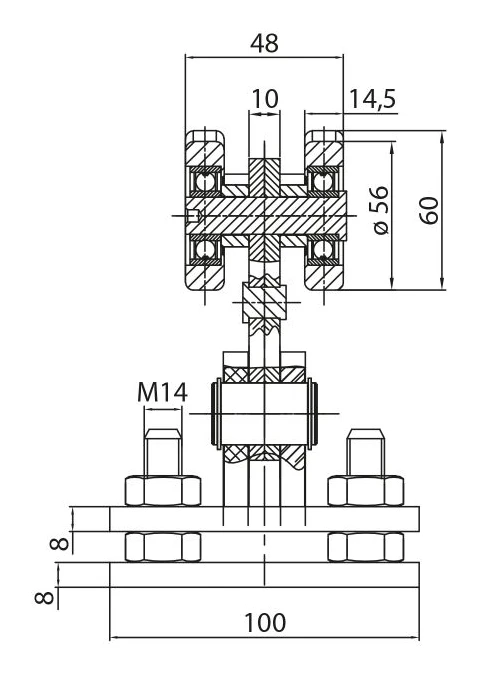

De maattekening toont een doorsnede van de rijwagen met de belangrijkste afmetingen. Het tweelaagse rollensysteem zorgt voor een optimale krachtsverdeling, terwijl de dubbele voetplaat met stelbouten M14 nauwkeurige instelling van de hoogte en loodrechtheid van het poortvleugel na montage mogelijk maakt.

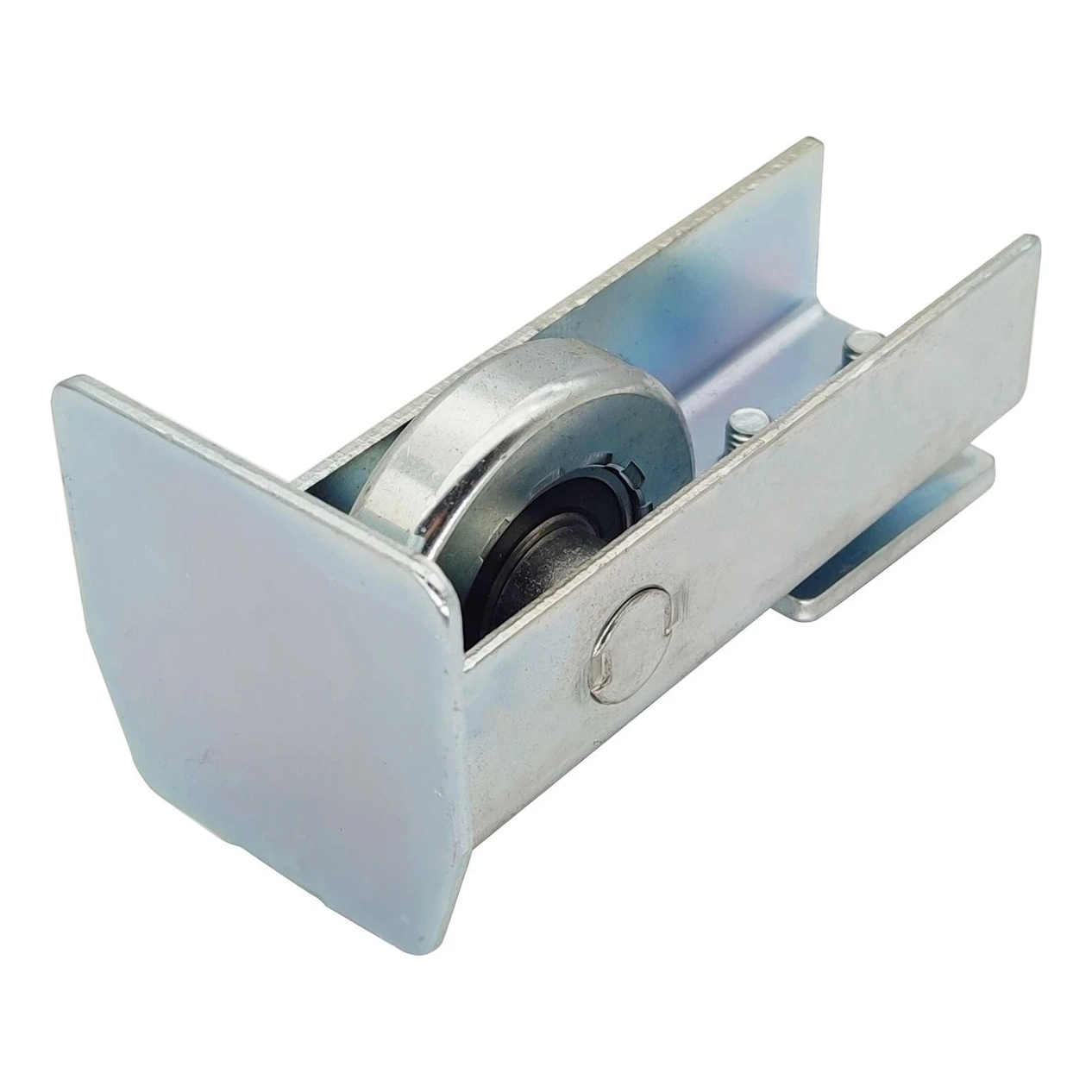

Oprijrol — stabilisatie en bescherming

De oprijrol wordt gemonteerd aan het begin van de zelfdragende rail. De stalen, verzinkte constructie neemt een deel van de belasting over en stabiliseert het vleugel, wat de werking van de poort verbetert. In combinatie met de oprijbeugel bij de paal zorgt dit voor een zekere sluiting en beperkt het trillingen. De oprijrol vermindert ook de slijtage van de rijwagens en minimaliseert in de winter de invloed van sneeuw en ijs op de werking van de poort.

• Compatibiliteit: systeem 68×68 mm
• Afwerking: verzinkt — bescherming tegen corrosie

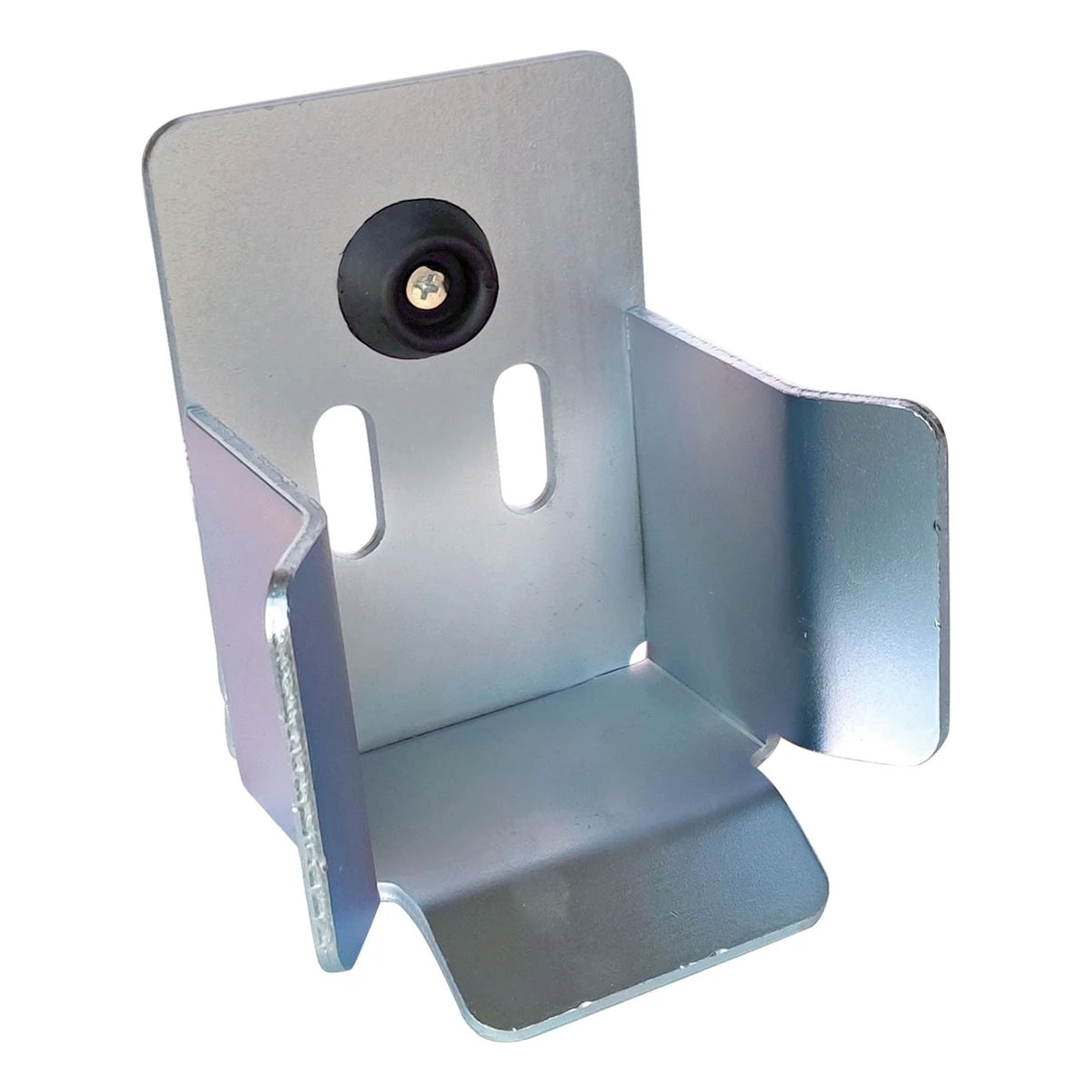

Oprijbeugel — nauwkeurige sluiting

De oprijhouder geleidt het vleugel en verbetert de stabiliteit van het gehele systeem. De montage is snel en eenvoudig — het onderdeel wordt aan de onderkant van de eindpaal bevestigd. Samen met de oprijrol vormt het een set die de poort naar de paal leidt, een zekere sluiting vergemakkelijkt en trillingen beperkt. Op de achterwand bevinden zich twee montagegaten en een rubberen buffer die de aankomst van het vleugel dempt.

• Compatibiliteit: systeem 68×68 mm
• Afwerking: verzinkt
• Buffer: rubber — demping bij aankomst van het vleugel

Setgegevens

• Gewicht van de set: 12,934 kg
• Verpakkingsvolume: 10 486,88 cm³
• EAN: 5903313208031
• Compatibiliteit geleidingsrail: rail 68×68
