Pakket loopwagens voor profiel 68x68 + accessoires KIT voor schuifpoorten

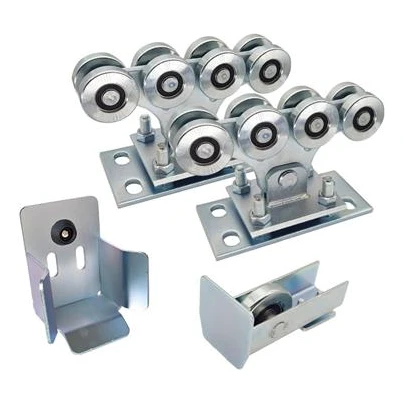

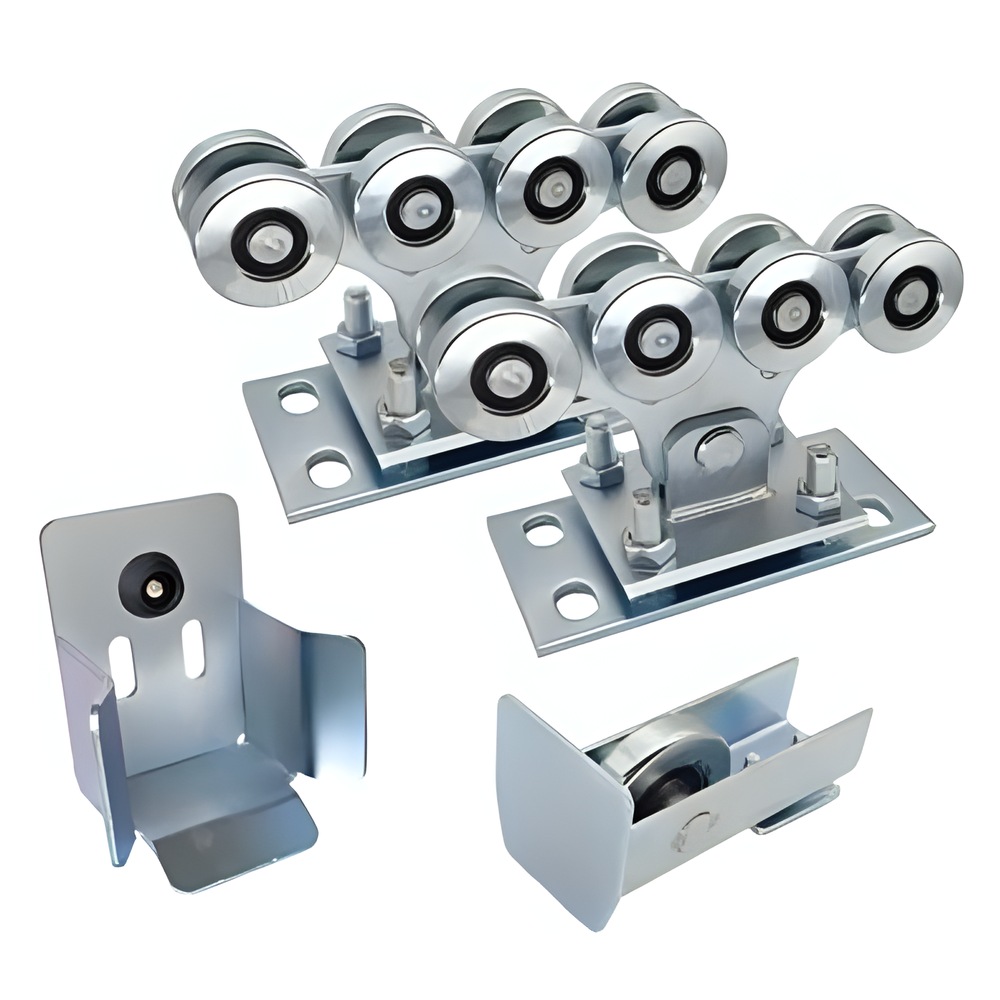

Inhoud van de set:

• Rijdende wagen – 2 st. (8 stalen rollen op twee niveaus, kogellagers 6201 RS)
• Oprijrol – 1 st. (gemonteerd aan het begin van de vrijdragende rail)
• Oprijhouder – 1 st. (oprijgoot gemonteerd bij de poststijl)

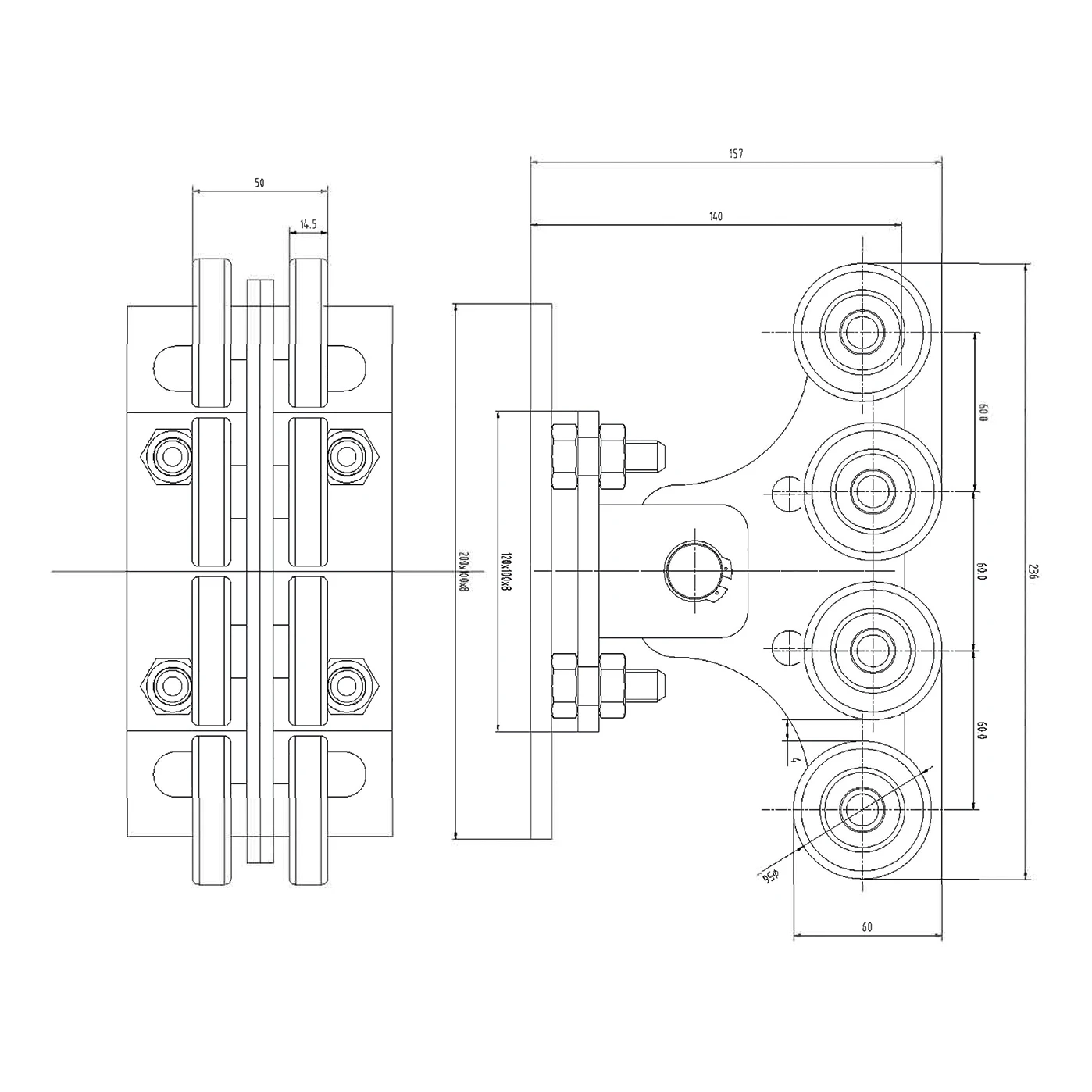

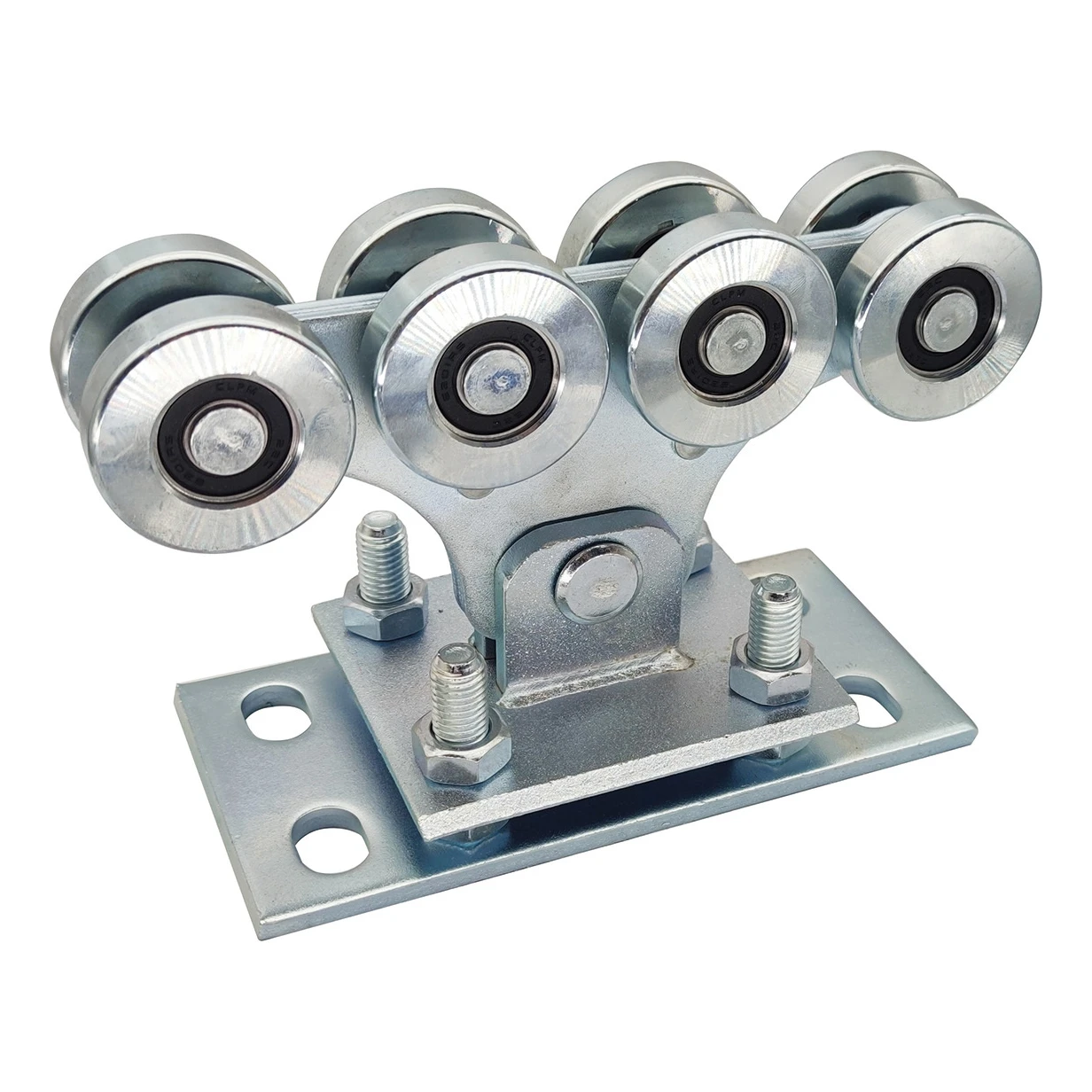

Rijdende wagen – hart van het rij-systeem

Elke wagen is uitgerust met acht stalen rollen verdeeld over twee rijniveaus. De onderste en bovenste rij wielen werkt afwisselend tijdens het openen en sluiten van de poort. Hierdoor worden de afzonderlijke rolgroepen twee keer minder belast dan bij een traditionele 5-rollige wagen, wat direct bijdraagt aan een langere levensduur van het gehele systeem.

De constructie van de wagen elimineert schuine krachten op de lagers — het resultaat is een stillere werking en grotere betrouwbaarheid. De positie van de wagen wordt afgesteld via funderingsankers door het plaatsen van onderlegringen.

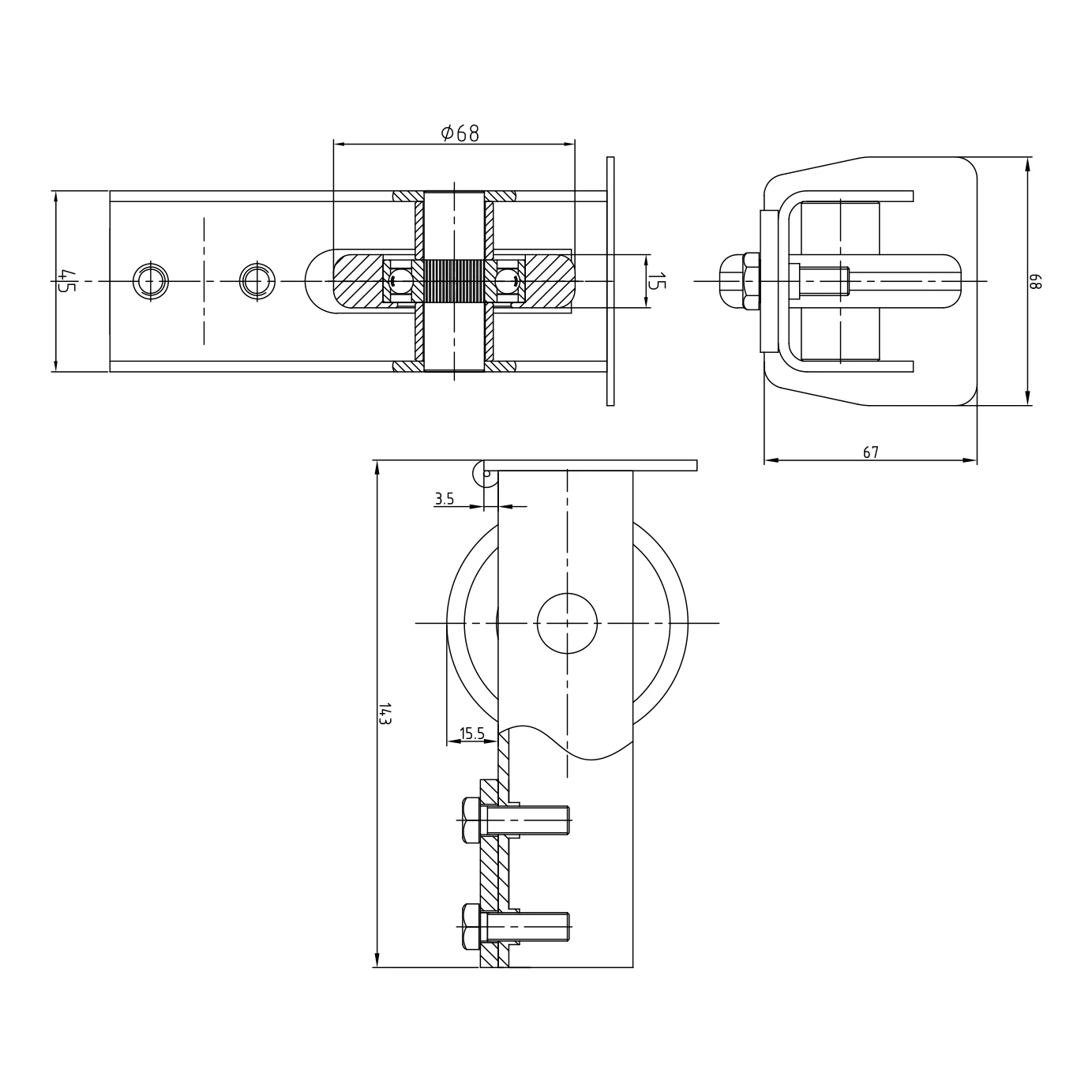

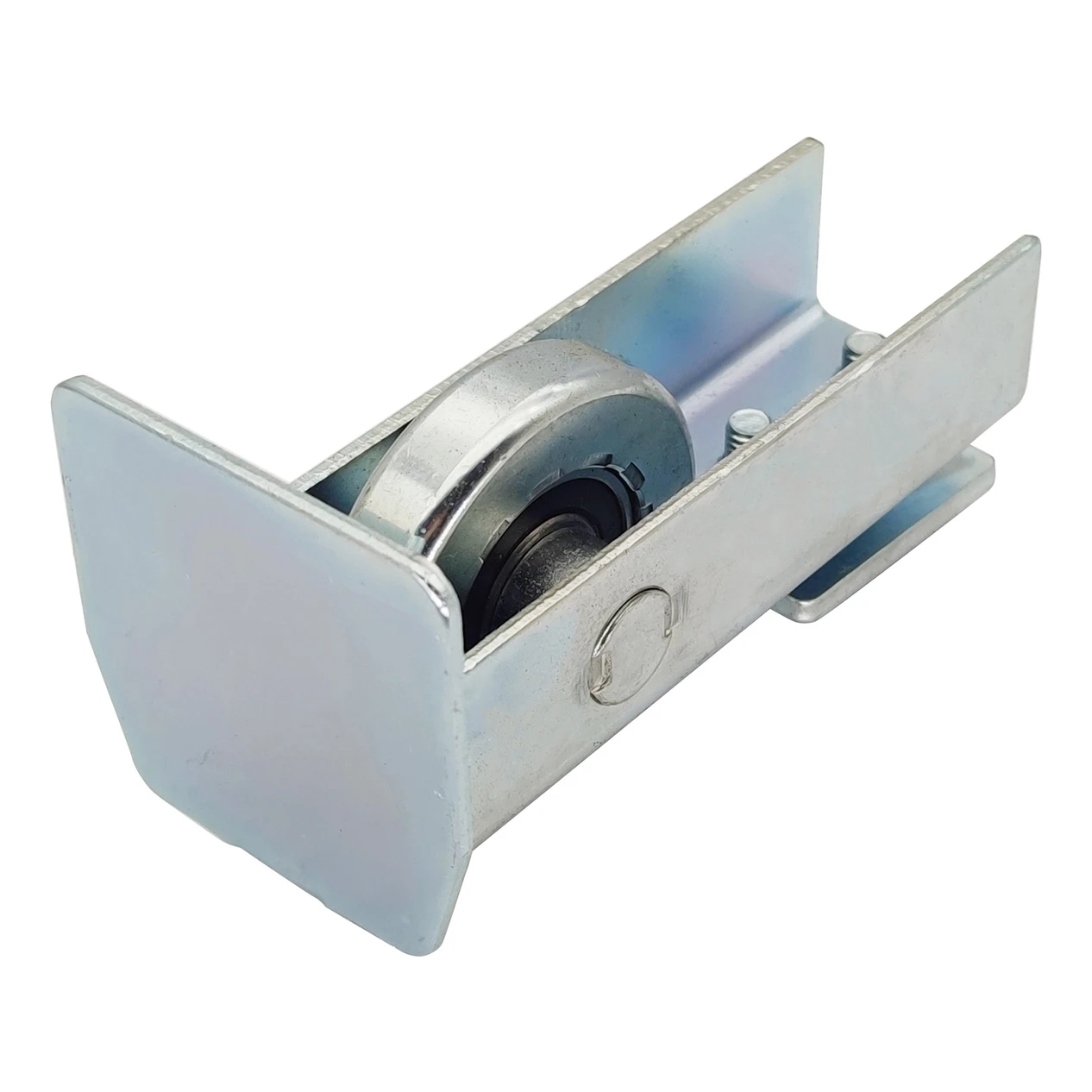

Oprijrol – stabiliteit en bescherming van de wagens

De oprijrol wordt gemonteerd aan het begin van de vrijdragende rail van de schuifpoort. In samenwerking met de oprijhouder bij de poststijl stabiliseert de oprijrol de poort en zorgt voor een betrouwbare sluiting. Het gebruik van de oprijrol verlengt de levensduur van de rijdende wagens en beschermt het rij-systeem tegen de negatieve invloed van sneeuw en ijs. Het onderdeel is verzinkt en compatibel met het 68x68-systeem.

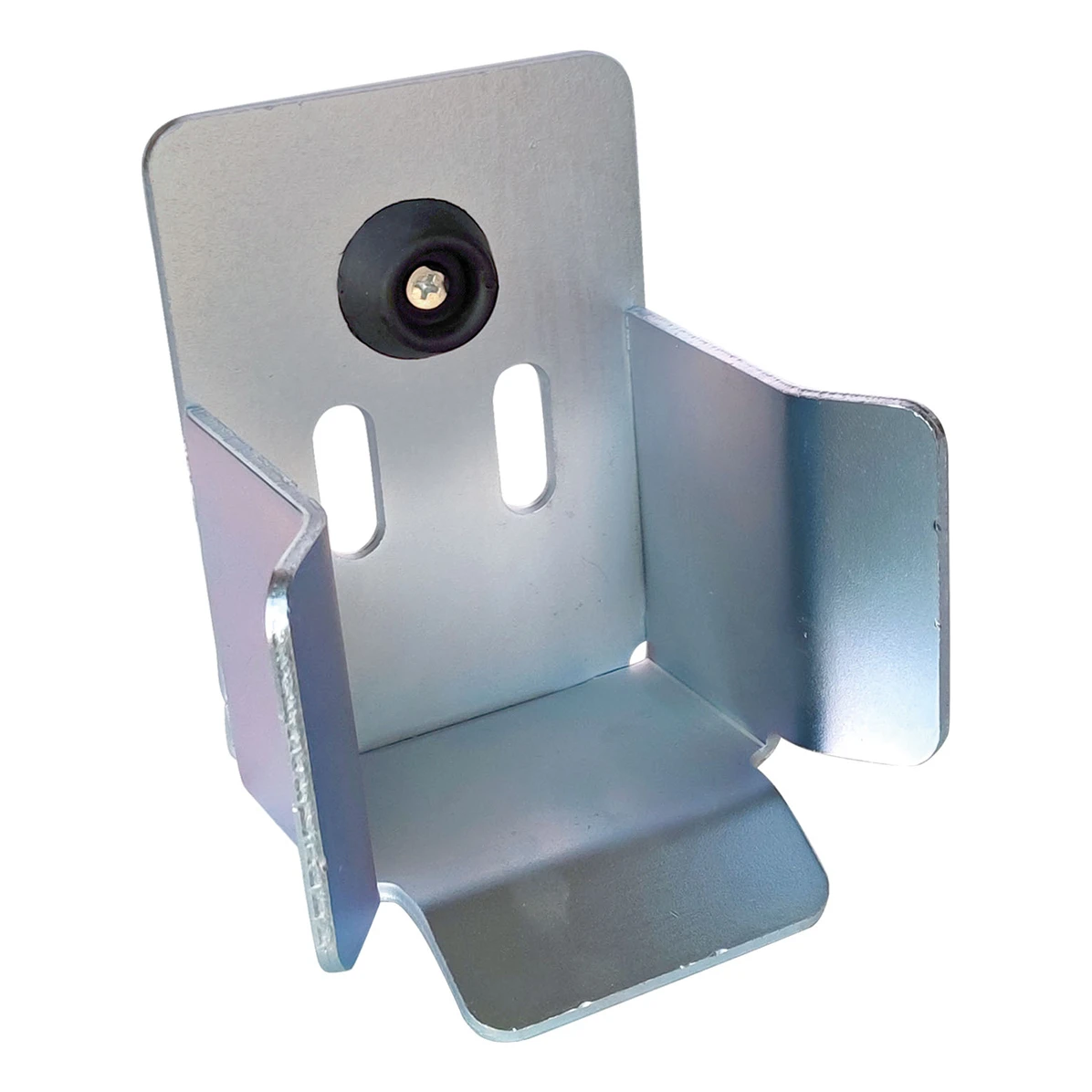

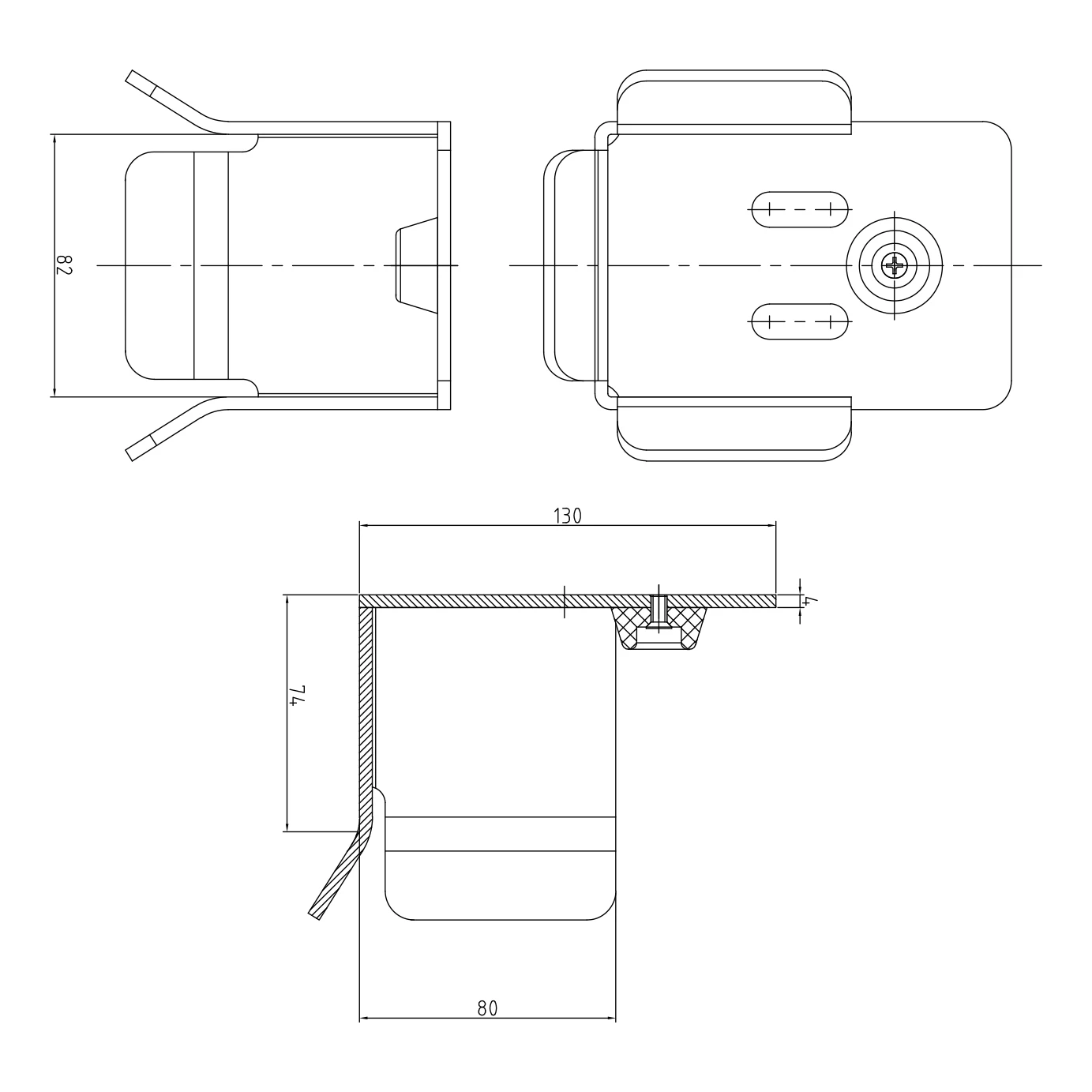

Oprijhouder – betrouwbare sluiting van de poort

De oprijgoot is een van de basisonderdelen van het rijsysteem van een vrijdragende poort. De montage is snel en eenvoudig — het onderdeel wordt bevestigd aan het onderste deel van de afsluitende poststijl. In combinatie met de oprijrol vormt het een configuratie die het aanrijden van de poort naar de stijl en de volledige sluiting van het systeem mogelijk maakt. Het onderdeel is verzinkt en past bij het 68x68-systeem.

Technische specificaties

• Materiaal: zwart staal, elektrolytisch verzinkt
• Rijsysteem: 8 stalen rollen op twee niveaus
• Lagers: kogellagers 6201 RS
• Systeem: 68x68
• Afmetingen wagenvoet: 200 × 100 × 8 mm
• Roldiameter: 68 mm
• Wagenhoogte: 157 mm
• Geleidingsrail:
• EAN: 5903313204859
• Gewicht van de set: ca. 12,9 kg

Belangrijkste voordelen

• Complete set – twee rijdende wagens, oprijrol en oprijhouder in één pakket
• Twee keer minder rolslijtage – afwisselende belasting van de bovenste en onderste rij wielen
• Stille en soepele werking – eliminatie van schuine krachten op de lagers
• Duurzaamheid – elektrolytisch verzinkt staal en kogellagers 6201 RS
• Bescherming tegen weersinvloeden – oprijrol beschermt het systeem tegen sneeuw en ijs
• Eenvoudige afstelling – via funderingsankers met behulp van onderlegringen
