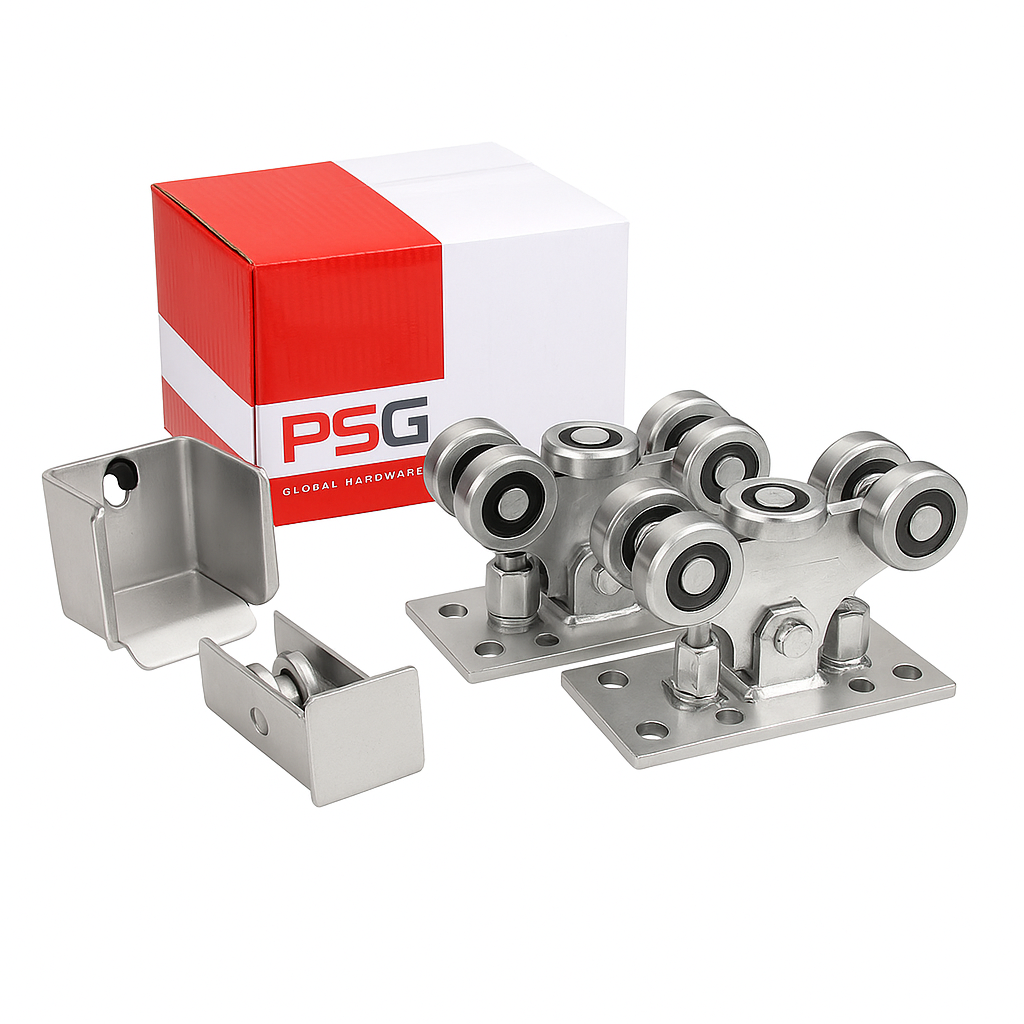

Pakket loopwagens met 5 rollen voor vrijdragende schuifpoorten met accessoires

Inhoud van de set

• Rijdende wagen met 5 metalen rollen — 2 st.
• Aanrijdrol met beschermende afsluiting — 1 st.
• Stalen aanrijdhouder met rubberen stootbuffer — 1 st.
• Montagebouten inbegrepen

Algemene gegevens van de set

• Gewicht van de set: 12,24 kg
• Volume van de verpakking: 10.500 cm³
• EAN: 5901289674720

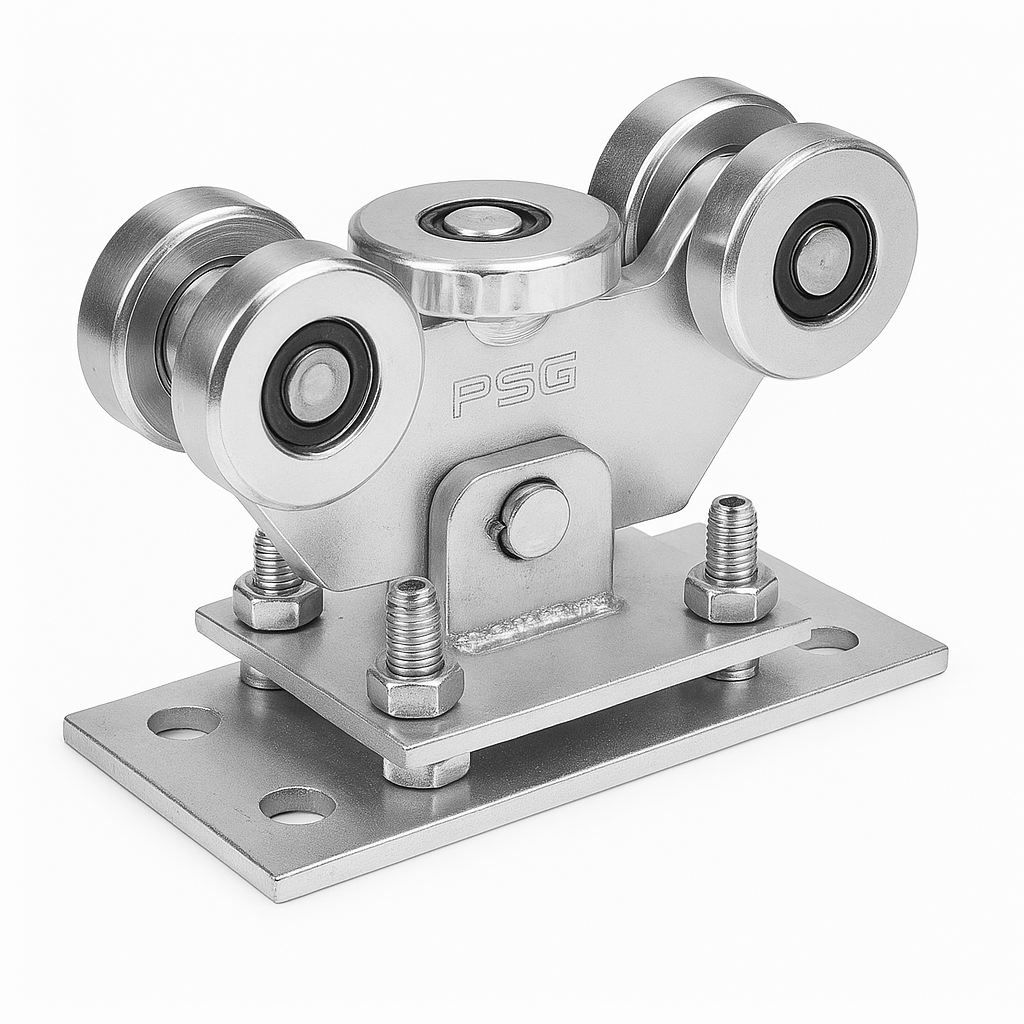

Rijdende wagen — constructie en werking

De rijdende wagen is uitgerust met 5 metalen rollen, waaronder 1 horizontale rol, die een stabiele geleiding van de poort over de rail garanderen. Zwenkende constructie — de wagen is via een pen verbonden met de voetplaat, waardoor hij automatisch aanpast aan de schuifpoort en eventuele oneffenheden en afwijkingen van de rail compenseert. De hoogte van de wagen is instelbaar met schroeven, wat een nauwkeurige afstelling van de poort tijdens de montage vergemakkelijkt.

• Aantal rollen: 5 (waaronder 1 horizontale)
• Constructie: zwenkend (pen verbonden met voetplaat)
• Hoogteregeling: met schroeven
• Compatibele rail: 70×70×4 mm
• Corrosiebescherming: galvanisch verzinkt

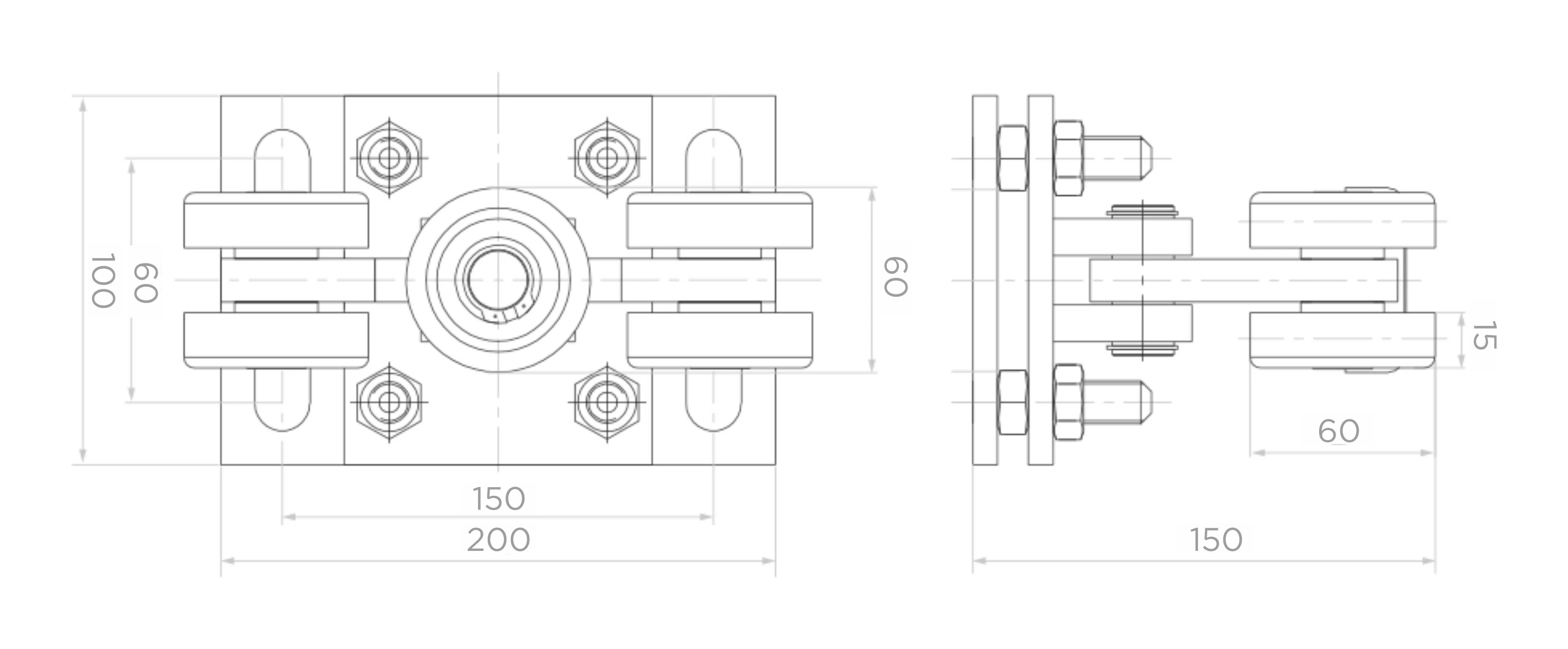

Afmetingen van de rijdende wagen

• Afmeting voetplaat (l. × b.): 200 × 100 mm
• Hartafstand montagegaten: 150 × 60 mm
• Totale hoogte: 150 mm
• Hoogte rollen boven voetplaat: 60 mm
• Dikte montagevoetplaat: 15 mm

Aanrijdrol met beschermende afsluiting

Stalen aanrijdrol gemonteerd aan het begin van de rail van de vrijdragende schuifpoort. Uitgerust met een beschermende afsluiting die het binnenste van de rail beschermt tegen het binnendringen van sneeuw, ijs en vuil — wat bijzonder belangrijk is bij installaties die worden gebruikt onder zware weersomstandigheden. Montagebouten zijn inbegrepen.

• Materiaal: staal
• Compatibele rail: 70×70×4 mm
• Beschermende afsluiting: ja (bescherming tegen sneeuw en ijs)
• Montagebouten: inbegrepen
• Corrosiebescherming: galvanisch verzinkt

Stalen aanrijdhouder

Aanrijdhouder bevestigd aan de poortpaal, waarop de aanrijdrol rijdt bij het sluiten van de poort. Dankzij deze oplossing wordt het gewicht van de poort verdeeld over meer elementen, wat de poort stabiliseert in gesloten positie en de levensduur van de rijdende wagens aanzienlijk verlengt. Op de achterwand bevinden zich 2 montagegaten en een rubberen stootbuffer die schokken dempt.

• Materiaal: staal
• Compatibele rails: 70×70×4 mm en 80×80×5 mm
• Montagegaten: 2 st. (achterwand)
• Stootbuffer: rubber
• Corrosiebescherming: galvanisch verzinkt

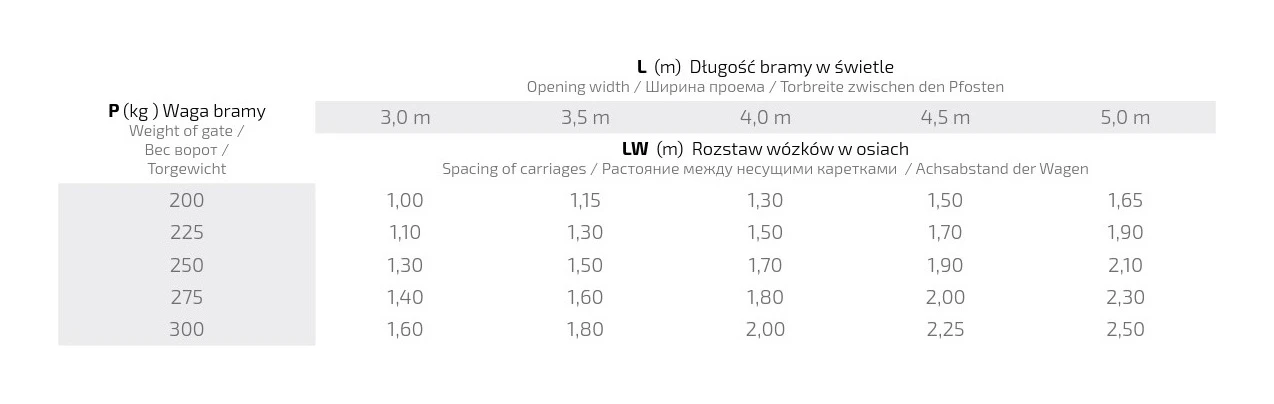

Bepaling van de hartafstand tussen de wagens

De juiste hartafstand tussen de rijdende wagens (LW) is afhankelijk van de doorgangsbreedte van de poort (L) en het gewicht van de poort (P). De onderstaande tabel toont de aanbevolen waarden voor de hartafstand in meters, die een optimale werking en duurzaamheid van het systeem garanderen:

• Gewicht poort 200 kg: hartafstand van 1,00 m (L=3,0 m) tot 1,65 m (L=5,0 m)
• Gewicht poort 225 kg: hartafstand van 1,10 m (L=3,0 m) tot 1,90 m (L=5,0 m)
• Gewicht poort 250 kg: hartafstand van 1,30 m (L=3,0 m) tot 2,10 m (L=5,0 m)
• Gewicht poort 275 kg: hartafstand van 1,40 m (L=3,0 m) tot 2,30 m (L=5,0 m)
• Gewicht poort 300 kg: hartafstand van 1,60 m (L=3,0 m) tot 2,50 m (L=5,0 m)

Doorgangsbreedte van de poort opgenomen in de tabel: 3,0 m, 3,5 m, 4,0 m, 4,5 m en 5,0 m.

Alle onderdelen van de set zijn galvanisch verzinkt, wat zorgt voor effectieve corrosiebescherming en langdurig gebruik, zowel bij binneninstallaties als bij installaties die zijn blootgesteld aan wisselende weersomstandigheden. Het complete pakket stelt het installatiebedrijf in staat om al het beslag in één bestelling te bestellen — zonder het risico dat een onderdeel wordt vergeten.
