PSG verstelbaar poortscharnier M14 met schild 115×40 mm en plaat 75×55 mm
product unavailable
toevoegen aan verlanglijst
Beschrijving

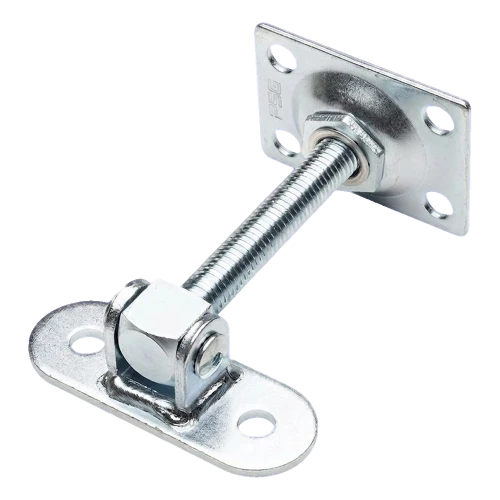

PSG verstelbaar poortscharnier M14 met schild 115×40 mm en plaat 75×55 mm
Verstelbaar poortscharnier PSG met schroef M14 bestemd voor montage van vleugelpoorten. Dankzij de verstelmoer maakt het snelle correctie van de vleugelinstelling mogelijk zonder demontage – zowel direct na installatie als tijdens gebruik. Dit is vooral belangrijk bij seizoensgebonden temperatuurveranderingen, wanneer metaal krimpt of uitzet, waardoor de constructie kan gaan hangen of vastlopen.
Stalen constructie met galvanische coating zorgt voor hoge corrosieweerstand en duurzaamheid in buitenomstandigheden. Maximale belasting van de poortvleugel bedraagt 80 kg, waardoor het scharnier geschikt is voor typische vleugelpoorten gebruikt in terrein- en industriële hekwerken.

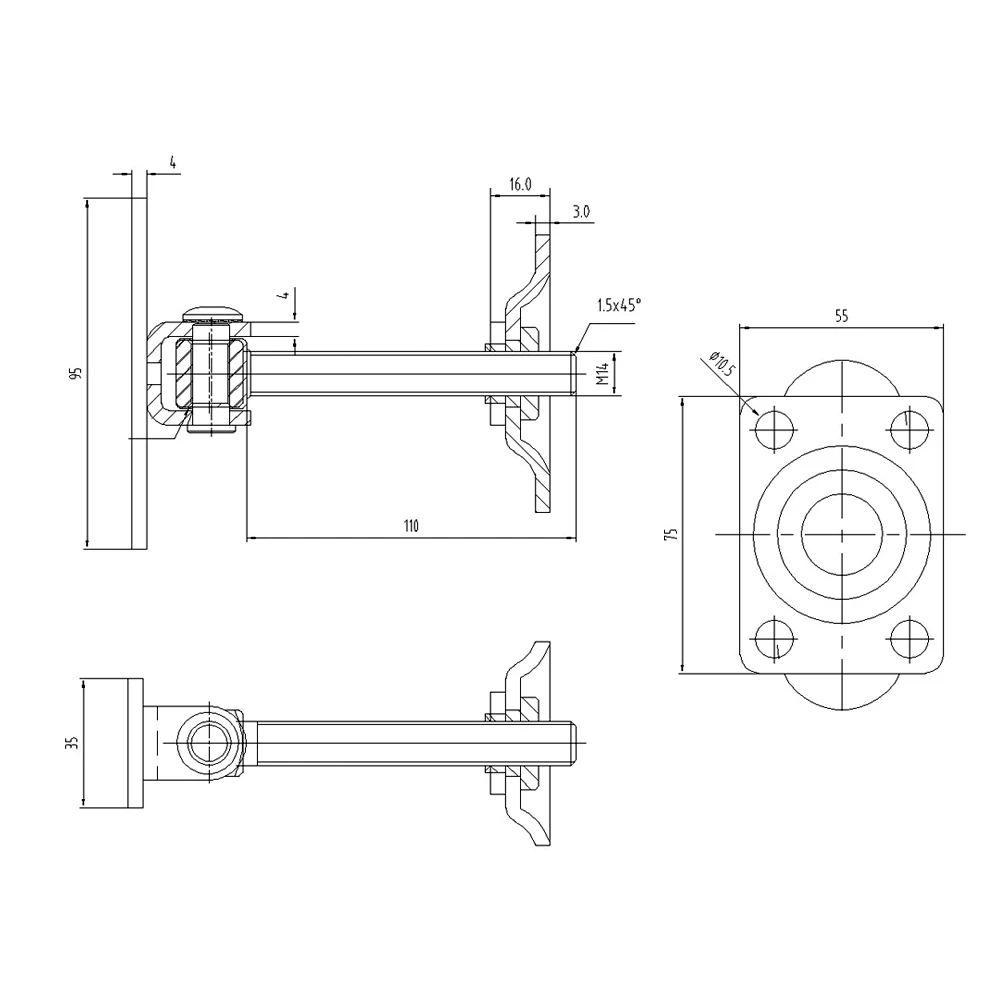

Technische parameters
- Schroefdraad: M14
- Schroeflengte (werkgedeelte): 110 mm
- Totale lengte: 180 mm
- Afmeting schild (bevestigingsplaat aan paal): 115 × 40 mm
- Afmeting plaat (montageplaat): 75 × 55 × 3 mm
- Hartas montagegaten plaat: 75 × 55 mm
- Diameter montagegaten: Ø10,5 mm (4 st.)
- Hoogte U-beugel (pen): 95 mm
- Breedte U-beugel: 35 mm
- Materiaaldikte U-beugel: 4 mm
- Dikte verstelmoer: 16 mm
- Fase aan uiteinde pen: 1,5 × 45°
- Maximaal gewicht poortvleugel: 80 kg
- Materiaal: staal met galvanische coating
- Gewicht: 0,42 kg
- EAN: 5903313203005
Constructie en werkingsprincipe

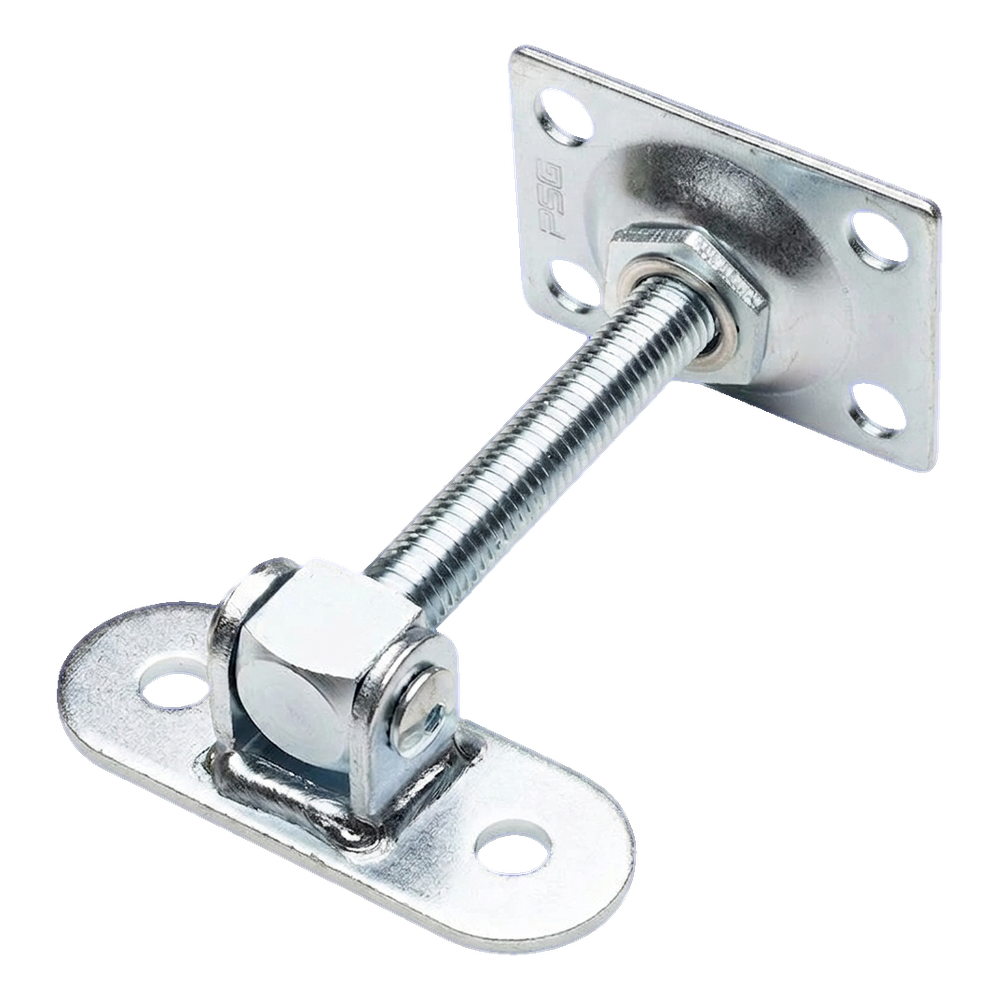

Het scharnier bestaat uit drie hoofdelementen: U-beugel (bevestigd aan het schild op de poortvleugel), schroefdraad M14 met verstelmoer en plaat (montageplaat bevestigd aan de paal). De U-beugel maakt rotatie van de pen mogelijk, en de moer op de schroefdraad zorgt voor precieze regeling van de vleugelhoogte. Vier montagegaten met diameter Ø10,5 mm in de plaat zorgen voor veilige en stabiele bevestiging aan de hekpaal.
Verstelling is op elk moment mogelijk – het volstaat om de moer los te draaien of aan te draaien om de vleugelstand te corrigeren. Hierdoor kan de installateur de poort precies waterpas zetten zelfs na langdurig gebruik, wat kostbare service-interventies voorkomt.
Fabrikant: PSG
Technische gegevens
| Schroefdraadtype | M14 |
| Montagemethode | Met plaat |
| Materiaal | Staal |
