PSG verstelbaar gelagerd scharnier voor hek fi24 M12 met montageplaat 150×40 mm
product unavailable
toevoegen aan verlanglijst
Beschrijving
PSG verstelbaar gelagerd scharnier voor hek fi24 M12 met montageplaat 150×40 mm

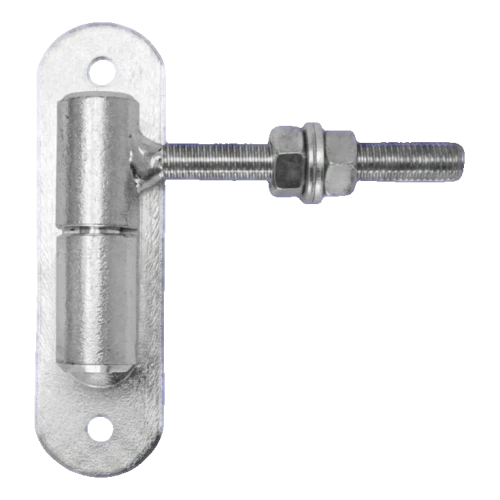

Stalen verstelbaar gelagerd scharnier met kogel en montageplaat – betrouwbare oplossing voor het ophangen van hekken van omheiningen. De M12 schroefdraad met stelmoer maakt nauwkeurige instelling van de loodrechte stand van het hek mogelijk op elk moment – zowel direct na montage als tijdens gebruik, wanneer de constructie gaat hangen of de thermische omstandigheden veranderen.
Het gegalvaniseerde oppervlak zorgt voor jarenlange corrosiebestendige bescherming, waardoor het scharnier volledig geschikt is voor buitenomstandigheden. De gedraaide bus met diameter fi 24 mm garandeert soepele werking en hoge weerstand tegen mechanische belastingen. Twee montagegaten in de plaat maken snelle en veilige bevestiging aan de omheiningspaal mogelijk.
Voordelen voor de installateur
- Verstelling op elk moment – moer op M12 schroefdraad maakt aandraaien of losdraaien van scharnier mogelijk zonder demontage van het hek
- Galvanisatie – duurzame corrosiebestendige bescherming voor buitentoepassingen
- Snelle montage – montageplaat met twee gaten fi 10,5 mm voor directe bevestiging aan paal
- Hoogwaardige uitvoering – gedraaide stalen bus bestand tegen mechanische beschadigingen en hoge belastingen

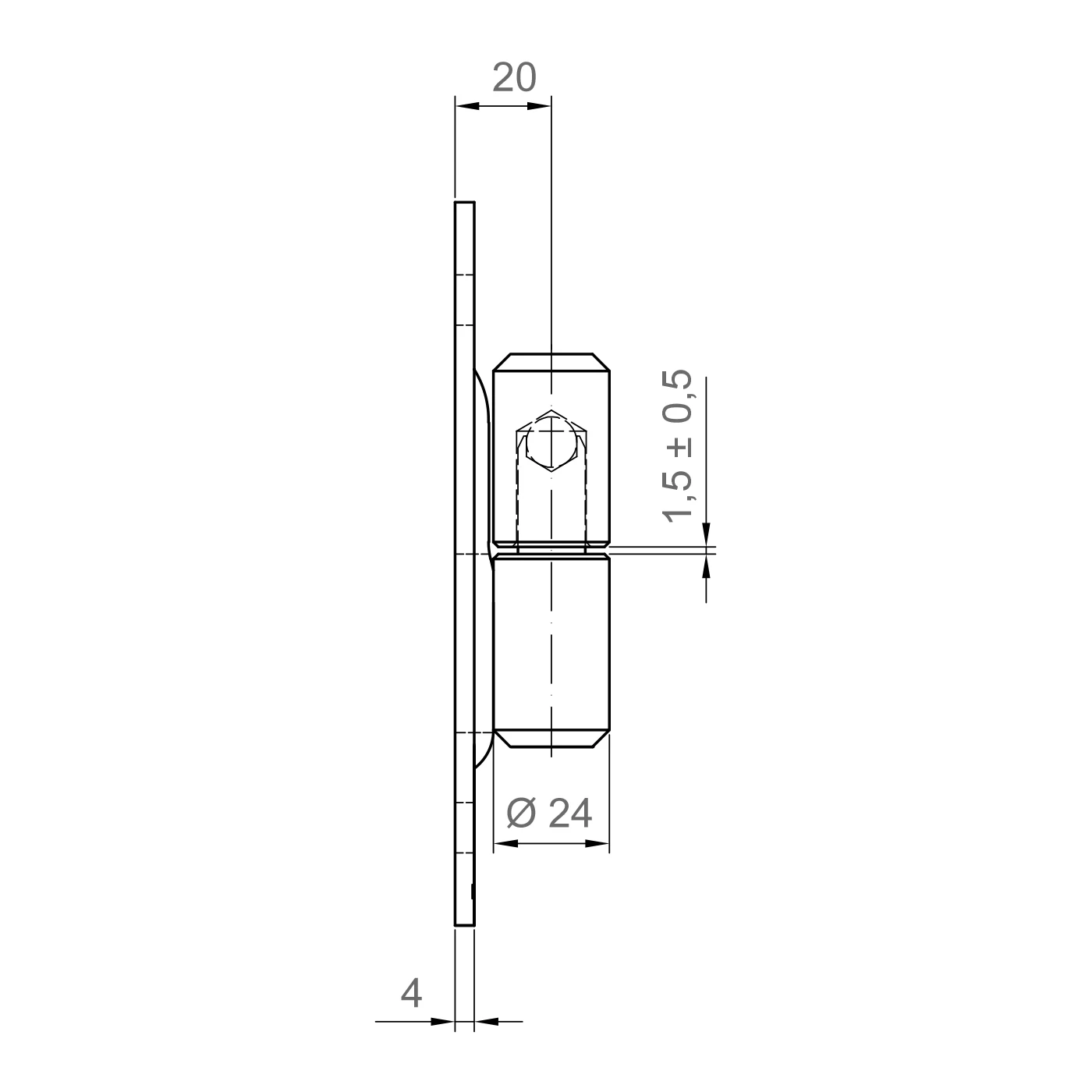

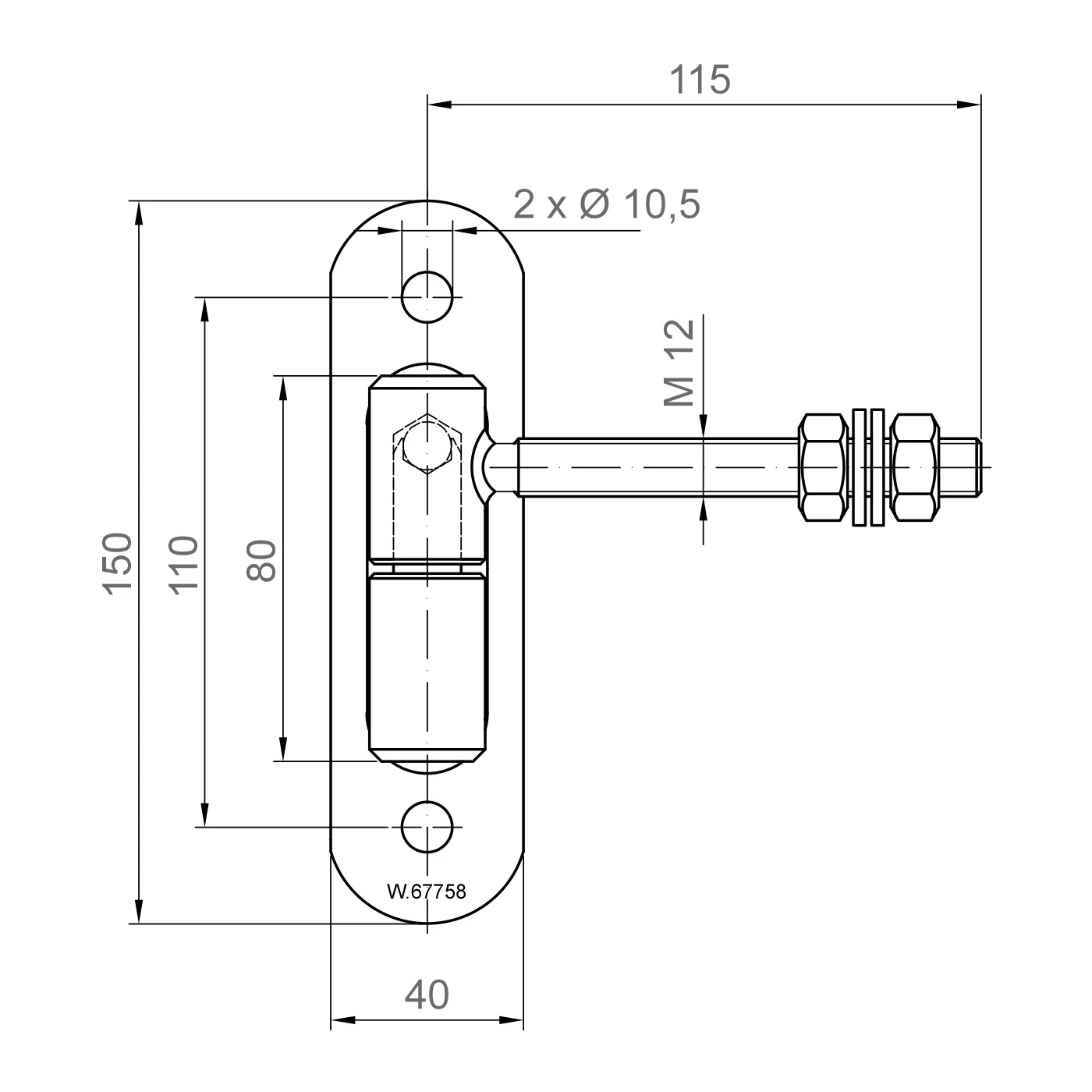

Afmetingen en technische parameters
- Materiaal: gegalvaniseerd staal
- Busdiameter: fi 24 mm
- Spilschroefdraad: M12
- Plaatafmetingen (H × breedte): 150 × 40 mm
- Plaatdikte: 4 mm
- Werkende bushoogte: 80 mm
- Hartafstand montagegaten: 110 mm
- Diameter montagegaten: 2 × fi 10,5 mm
- Lengte geschroefde spil (vanaf draaiingspunt): 115 mm
- Afstand draaiingspunt tot montagevlak: 20 mm
- Werkende spleet tussen bussen: 1,5 ± 0,5 mm
- Gewicht: 0,56 kg
- EAN: 5901431940918
Constructie en werkingsprincipe
Het scharnier bestaat uit twee gedraaide stalen bussen gemonteerd op een gemeenschappelijke draaiingspunt, verbonden met een montageplaat. De horizontale spil met M12 schroefdraad eindigt in een kogel, waarop het betreffende deel van het hek wordt geplaatst. De stelmoer op de spil maakt traploos verstellen van de ophangingshoogte van het hek mogelijk – het volstaat om de moer los te draaien, de juiste positie in te stellen en weer aan te draaien. Een dergelijke constructie elimineert de noodzaak van demontage bij correctie van de instelling, wat vooral handig is na doorhangen van de constructie of bij omstandigheden met grote temperatuurschommelingen, wanneer metaal van afmetingen verandert.
Technische gegevens
| Schroefdraadtype | M12 |
| Diameter | 24 |
| Montagemethode | Met plaat |
| Materiaal | Staal |
