PSG steun voor geleiderail aanrijdmechanisme schuifpoort zelfondersteunend 130×75 mm
product unavailable
toevoegen aan verlanglijst
Beschrijving
PSG steun voor geleiderail aanrijdmechanisme schuifpoort zelfondersteunend 130×75 mm

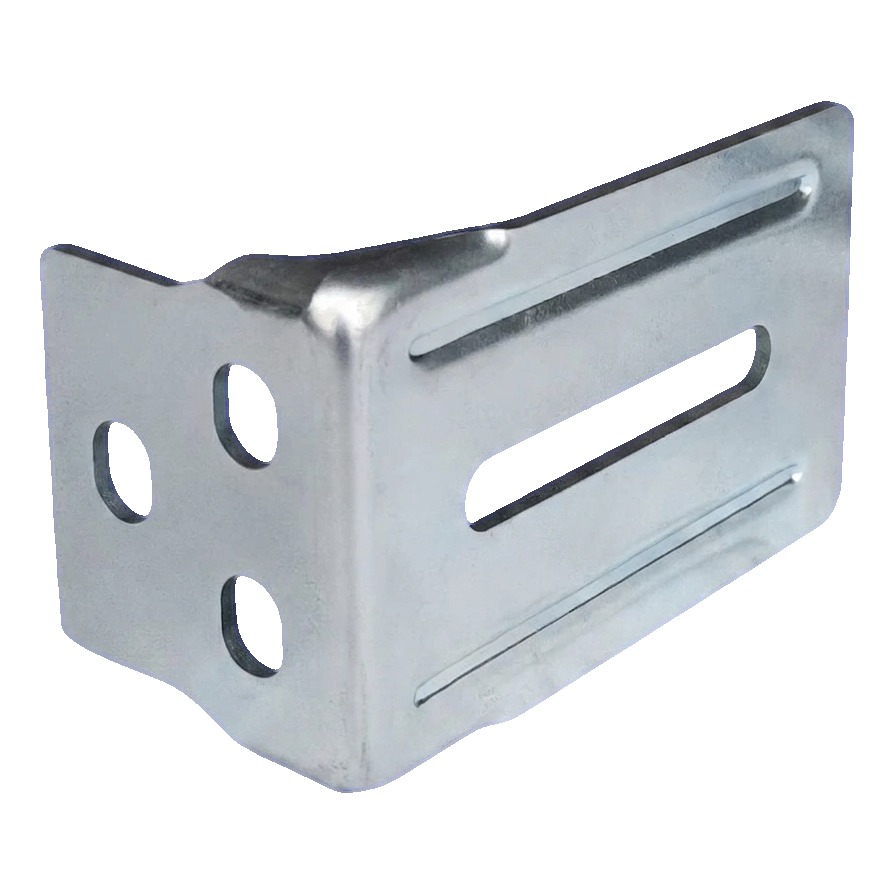

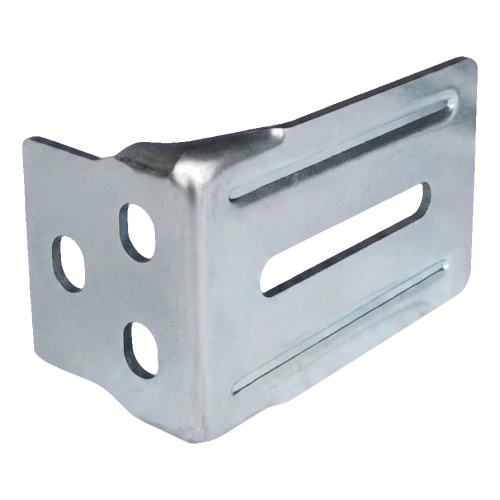

Steun voor geleiderail aanrijdmechanisme PSG is een stalen hoekprofiel bestemd voor zijmontage van aanrijdmechanisme in zelfondersteunende schuifpoorten. Dankzij de solide constructie van staalplaat met dikte 3 mm zorgt het voor stabele en duurzame bevestiging van het aanrijdmechanisme — een cruciaal onderdeel verantwoordelijk voor het correct sluiten van de schuifpoort.
De steun heeft de vorm van een L en is uitgerust met langgaten zowel op de verticale als horizontale flens, wat nauwkeurige positionering van de geleiderail tijdens montage mogelijk maakt. Ronde gaten in de verticale wand dienen voor extra bevestiging. Deze constructie stelt installatiebedrijven in staat tot snelle montage met mogelijkheid tot positiecorrectie zonder de noodzaak om nieuwe gaten te boren.

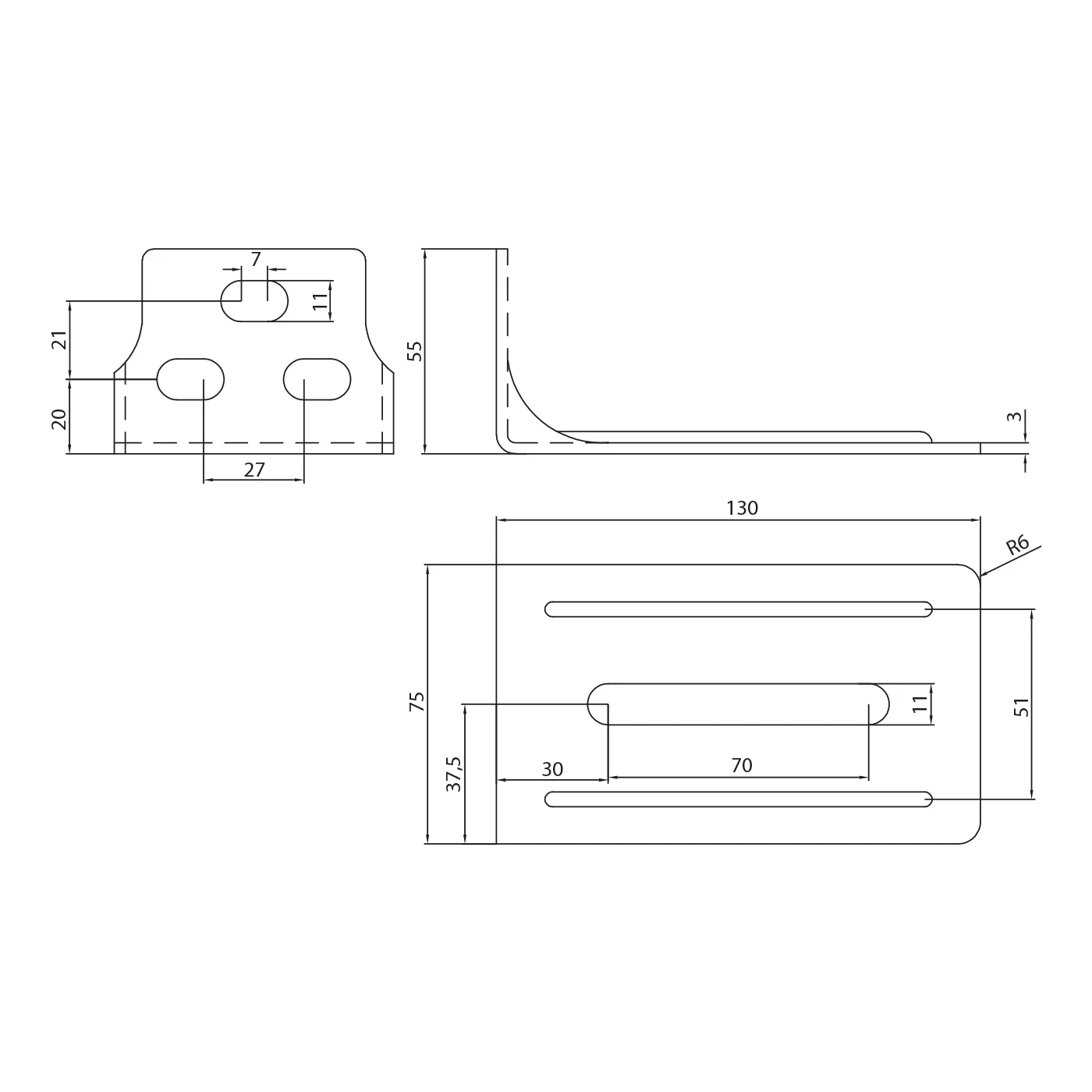

Afmetingen en technische specificatie
- Lengte horizontale flens (L): 130 mm
- Breedte steun: 75 mm
- Hoogte verticale flens (H): 55 mm
- Plaatdikte: 3 mm
- Afrondingsradius hoeken: R6
- Langgaten (instelbaar): 11 mm breedte
- Lengte middelste langgat (horizontale flens): 70 mm
- Hartafstand langgaten (horizontale flens): 51 mm
- Gatafstand (verticale flens): 27 × 21 mm
- Materiaal: gegalvaniseerd staal
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Fabrikant: PSG
Toepassing en montage
De steun wordt zijdelings gemonteerd aan de paal of draagstructuur van de poort. De verticale flens met ronde gaten en langgaten dient voor het vastschroeven van de steun aan de ondergrond, terwijl op de horizontale flens de geleiderail (aanrijdmechanisme) wordt bevestigd. De langgaten zorgen voor instelbaar bereik in drie assen, wat nauwkeurige positionering van de aanrijdrol ten opzichte van de geleidingsrail van de zelfondersteunende poort mogelijk maakt.
Element toegewijd aan PSG zelfondersteunende schuifpoort systemen — garandeert volledige compatibiliteit met geleiderails van deze fabrikant.
