PSG steun voor aanrijdgeleider schuifpoort – zijmontage, staal

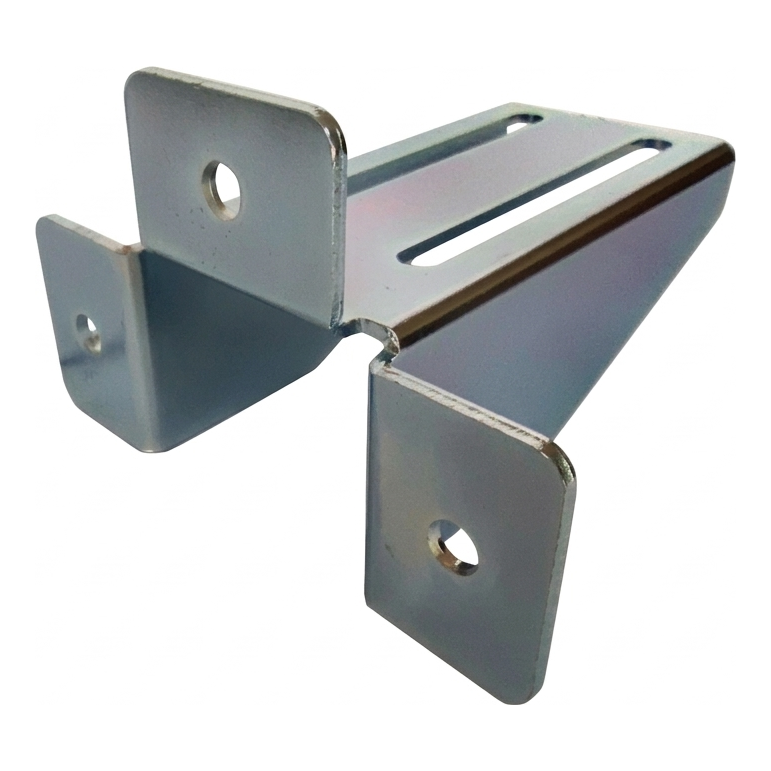

De PSG steun voor aanrijdgeleider is een stalen constructie-element bestemd voor zijmontage van de aanrijdbus in zelfragende schuifpoorten. Dankzij de solide constructie van stalen plaat met dikte 4 mm en precisie montagegaten zorgt het voor duurzame en stabiele bevestiging van de rolgeleider aan paal of muur. Het product verkort de installatietijd — langwerpige gaten maken positieregeling mogelijk zonder opnieuw te hoeven boren.
De steun is een essentieel element in schuifpoorten systemen, waar de aanrijdgeleider zijdelings gemonteerd moet worden, niet van bovenaf. Het is geschikt overal waar de constructie van de paal of muur vereist dat de aanrijdbus op afstand van het montageoppervlak wordt geplaatst — uitsteek 175 mm zorgt voor juiste afstand.

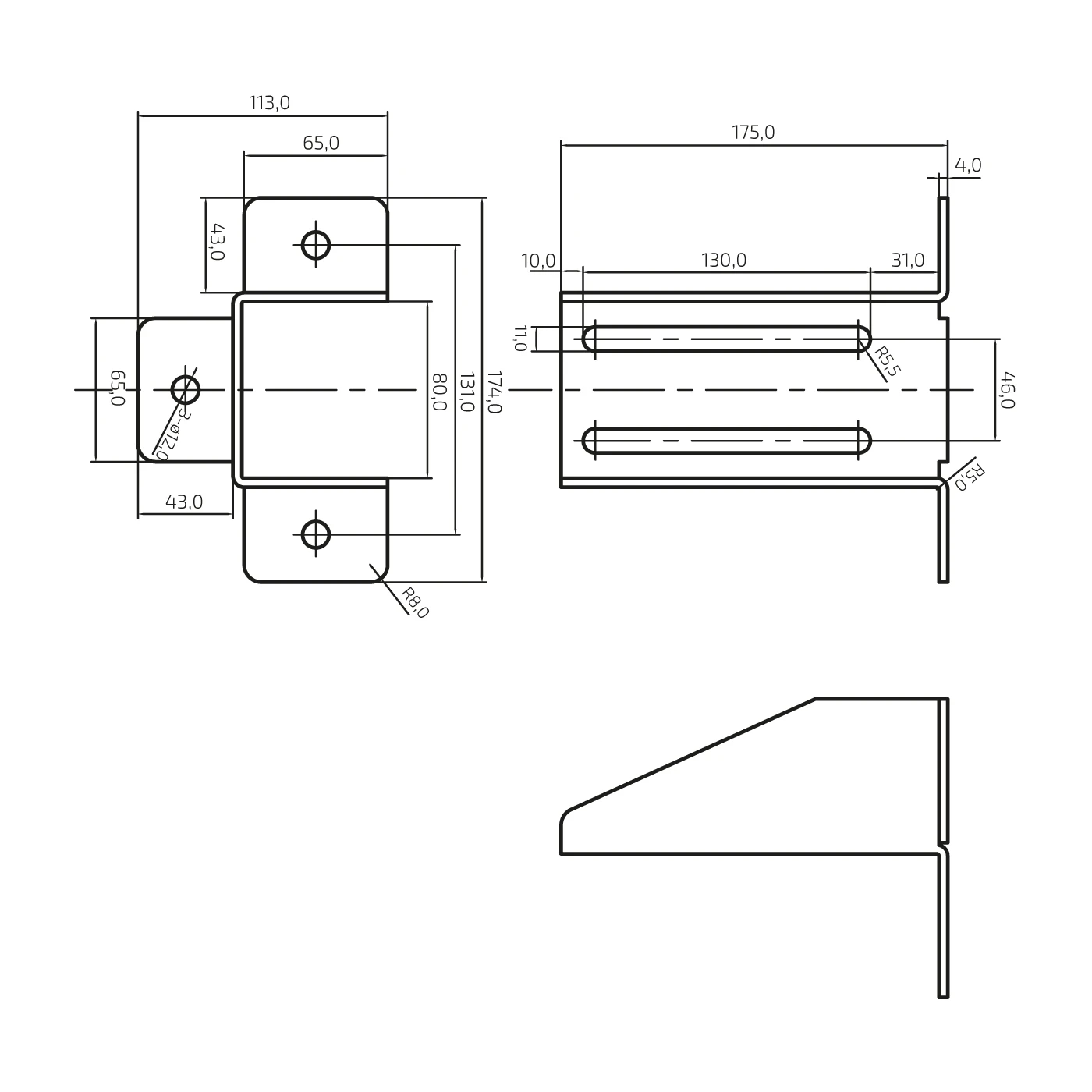

Buitenafmetingen
- Totale hoogte: 174 mm
- Totale breedte: 113 mm
- Lengte (uitsteek vanaf muur): 175 mm
- Hoogte behuizing: 80 mm
- Plaatdikte: 4 mm
- Gewicht: 1,156 kg
Montage- en regelgaten
- Montagegaten: 3 × ⌀12 mm (op zijflenzen)
- Hartenafstand montagegaten (verticaal): 131 mm
- Langwerpige gaten: lengte 130 mm, breedte 11 mm
- Hartenafstand langwerpige gaten (verticaal): 46 mm
- Afstand langwerpig gat tot voorkant: 10 mm
- Afstand langwerpig gat tot achterkant: 31 mm
- Afrondingsstraal langwerpig gat: R5,5
Bevestigingsflenzen
- Afmetingen zijflenzen: 65 × 43 mm
- Afmetingen voorflens: 65 × 43 mm
- Afrondingsstraal rand: R8
- Buigstraal: R5
Materiaal- en identificatiegegevens
- Materiaal: stalen plaat
- Fabrikant: PSG
- EAN: 5903313203593
De steun is geschikt voor montage op zowel stalen als betonnen palen. De langwerpige gaten maken precieze positionering van de aanrijdbus in horizontale richting mogelijk, wat bijzonder handig is bij het corrigeren van de poortas na plaatsing van de palen. Drie ronde gaten ⌀12 mm op de flenzen zorgen voor betrouwbare verankering van het element aan de ondergrond.
