PSG pin met plaat 60×60 mm – onderste scharnier voor vleugelhek
product unavailable
toevoegen aan verlanglijst
Beschrijving
PSG pin met plaat 60×60 mm – onderste scharnier voor vleugelhek

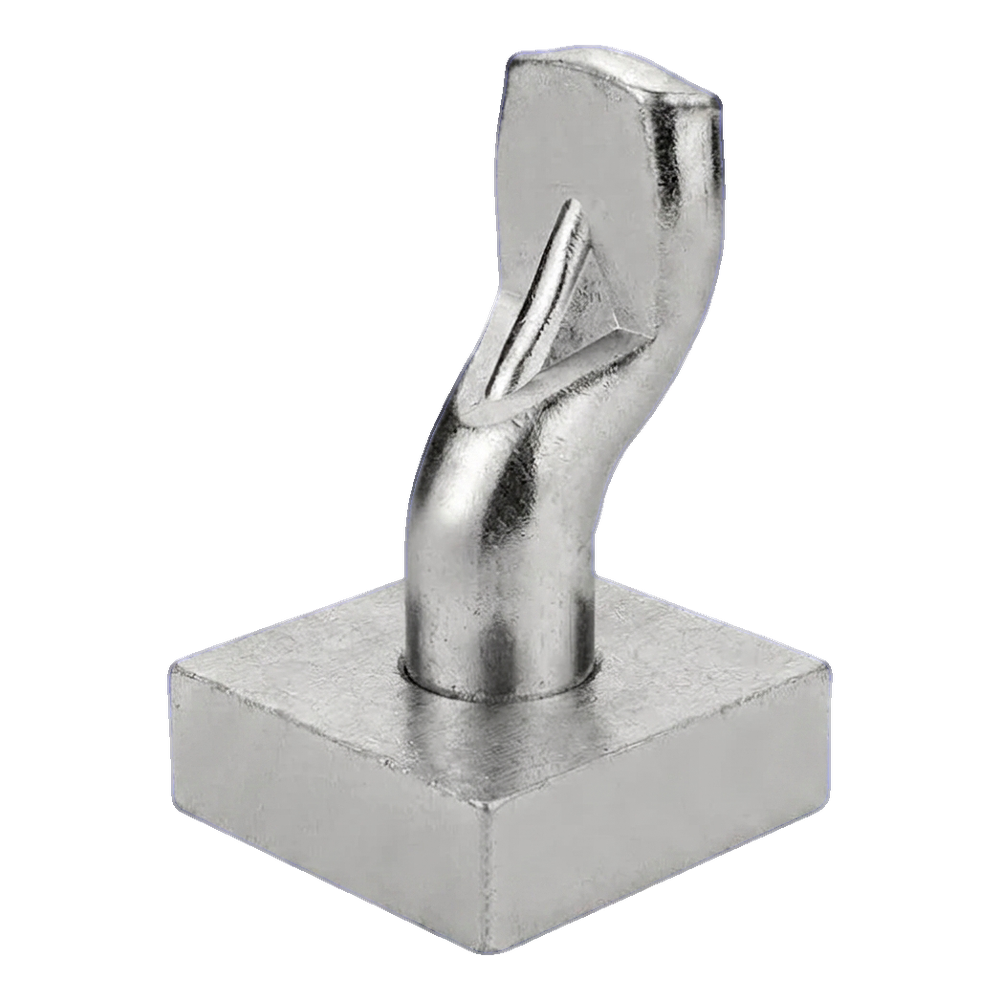

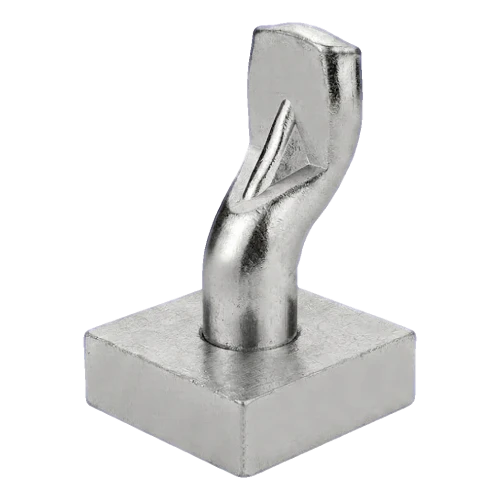

PSG pin met plaat (30) is een stalen onderste scharnier bestemd voor montage van vleugelpoorten. Het onderdeel bestaat uit een pin die wordt geplaatst in de huls van het bovenste scharnier en een vierkante montageplaat die wordt bevestigd aan de basis van de poort. De solide, eendelige constructie van staal zorgt voor hoge draagkracht en duurzaamheid zelfs bij intensief gebruik.
De toelaatbare belasting van het scharnierenpaar (boven + onder) op een poortvleugel met een lengte van 2 m bedraagt 150 kg, wat veilige bevestiging van zware vleugels met volledige of paneelvulling mogelijk maakt. De pin wordt van onderaf gemonteerd — de plaat vormt een stabiele basis, en de geprofileerde tap met groef zorgt voor zekere plaatsing en vrije rotatie van de vleugel.

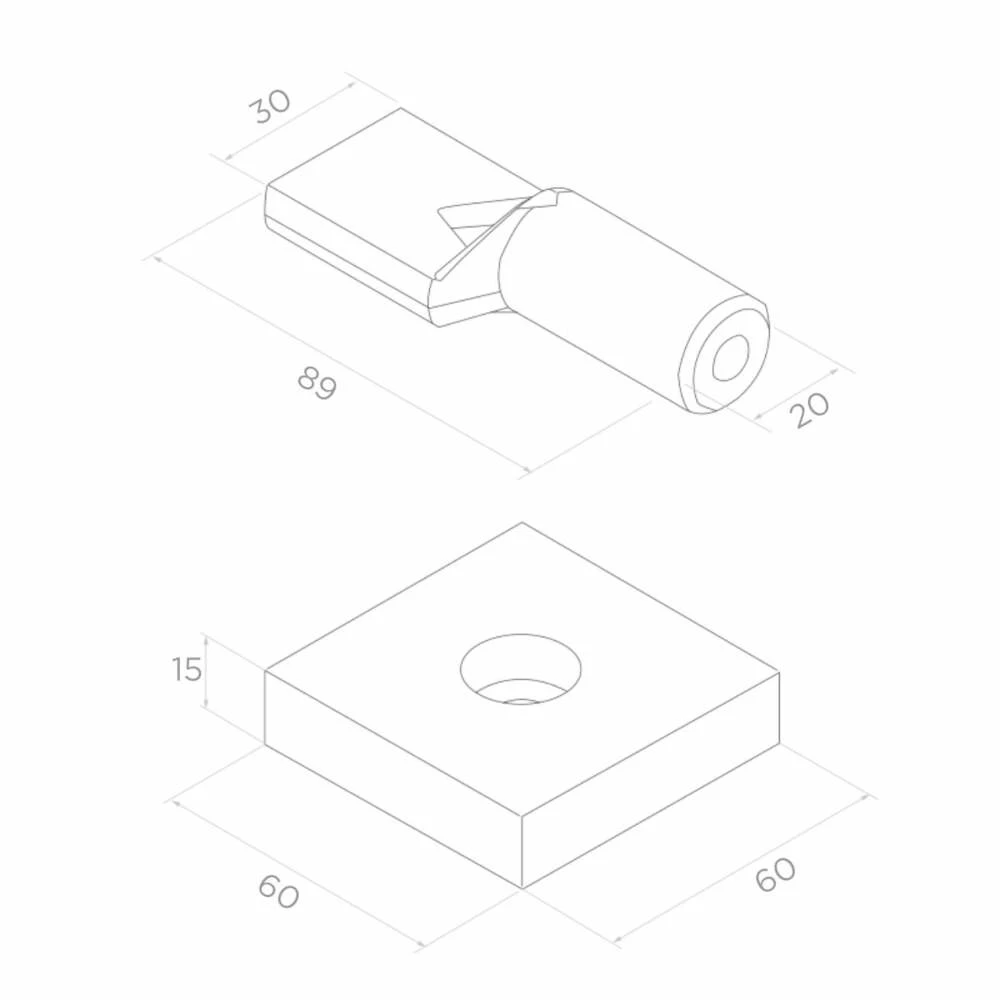

Afmetingen en technische parameters
- Totale lengte van de pin: 89 mm
- Breedte van de pinkop: 30 mm
- Diameter van het cilindrische deel van de pin (draaias): Ø20 mm
- Afmetingen van de montageplaat: 60 × 60 mm
- Dikte van de montageplaat: 15 mm
- Materiaal: staal
- Gewicht: 0,59 kg
- Toelaatbare belasting van scharnierenpaar (vleugel 2 m): 150 kg
- EAN: 5901289676243
- Fabrikant: PSG
Toepassing en montage
De pin met plaat is het onderste element van het vleugelpoortscharnier. De plaat wordt gemonteerd aan de paal of basis van de omheining met schroeven (centrale opening in de plaat), en de pin vormt de as waarop de poortvleugel draait. Het product is bestemd voor gebruik in combinatie met een bijpassend bovenste scharnier — samen vormen ze een compleet scharniersysteem voor één vleugel. Dankzij de massieve constructie en eenvoudige geometrie is de montage snel en vereist geen gespecialiseerd gereedschap, wat resulteert in kortere uitvoeringstijd van opdrachten op de bouwplaats.
Technische gegevens
| Diameter | 20 |
| Montagemethode | In te metselen |
| Materiaal | Staal |
