PSG aanrijbeugel voor schuifpoort op rail 140×140 mm staal
product unavailable
toevoegen aan verlanglijst
Beschrijving

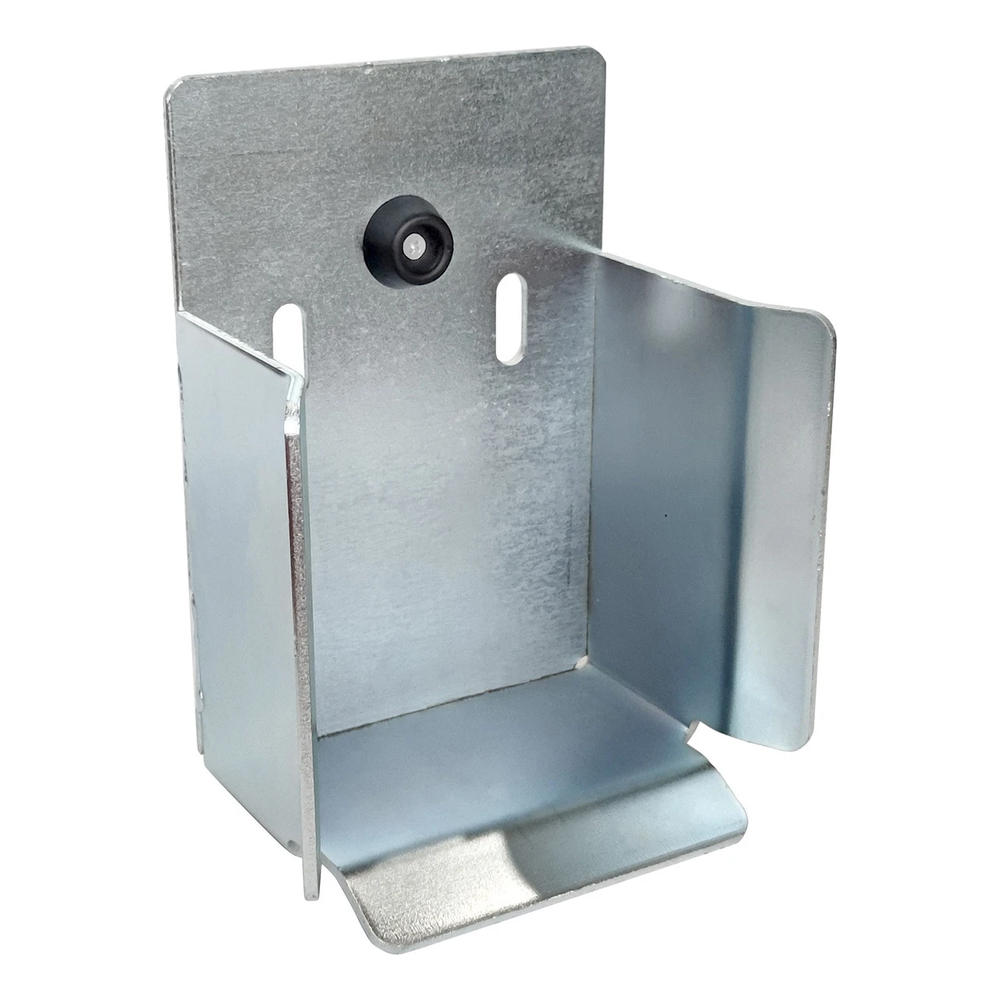

PSG opvangbeugel voor schuifpoort voor rail 140×140 mm, staal
De PSG opvangbeugel is een stalen eindelement voor schuifpoorten die op een rail van 140×140 mm lopen. De beugel wordt bij de sluitpaal gemonteerd, zet het poortblad in gesloten stand nauwkeurig vast en stabiliseert het — voor een herhaalbare, nauwkeurige sluitpositie bij elke werkcyclus.
Tijdens het sluiten rijdt de aanrijrol van de poort in het U-vormige profiel van de beugel met uitlopende geleideranden. Hierdoor wordt een deel van de belasting naar het sluitpunt overgebracht, wat de loopwagens en looprollen ontlast. Dit verlengt de levensduur van het hele loopsysteem aanzienlijk — vooral belangrijk bij zwaardere en intensief gebruikte poorten. De ingebouwde rubberen buffer dempt het moment waarop het poortblad stopt en beperkt zo geluid en trillingen.
Voordelen voor de installateur
- Nauwkeurige positionering van de poort — het poortblad stopt altijd op dezelfde plek, waardoor handmatig bijstellen van de sluitpositie overbodig is
- Ontlasting van het loopsysteem — doordat een deel van de belasting op de beugel wordt overgedragen, zakt de voorkant van de poort na verloop van tijd minder door en slijten de rollen minder
- Stabilisatie in gesloten stand — een gesloten poort 'wandelt' niet onder invloed van wind of oneffenheden in het terrein
- Demping bij het sluiten — de rubberen buffer dempt stoten, verbetert het werkcomfort en verlengt de levensduur van de onderdelen

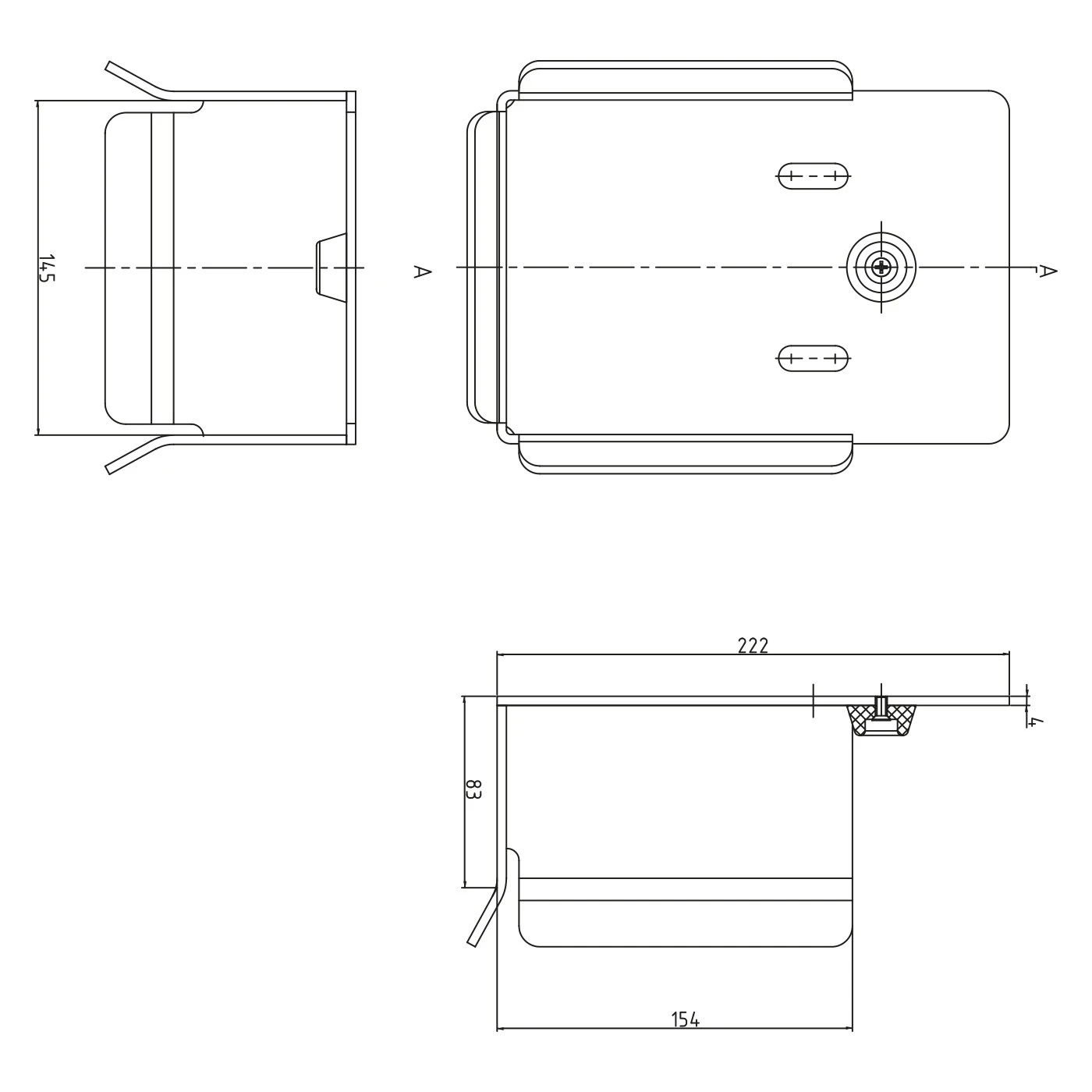

Afmetingen en technische gegevens
- Toepassing: voor rail 140×140 mm
- Totale lengte (bovenplaat): 222 mm
- Inwendige breedte van de grijper: 145 mm
- Lengte van het onderste deel van de grijper: 154 mm
- Inwendige hoogte (werkhoogte): 83 mm
- Diepte: 110 mm
- Plaatdikte: 4 mm
- Materiaal: staal
- Kleur: zilverkleurig (verzinkt)
- Gewicht: 2,46 kg
- EAN: 5903313208451
Montage en toepassing
De opvangbeugel wordt aan het einde van het looptraject van de poort gemonteerd — direct bij de sluitpaal. Hij is bestemd voor vrijdragende schuifpoorten met een looprail (C-profiel) van 140×140 mm die aan het poortblad is bevestigd en over de rollen van de in de fundering verankerde loopwagens beweegt. Montagegaten (langgaten) in de bovenplaat maken het mogelijk de positie van de beugel ten opzichte van de railas bij te stellen, wat het nauwkeurig instellen van het sluitpunt al tijdens de installatie vergemakkelijkt.
