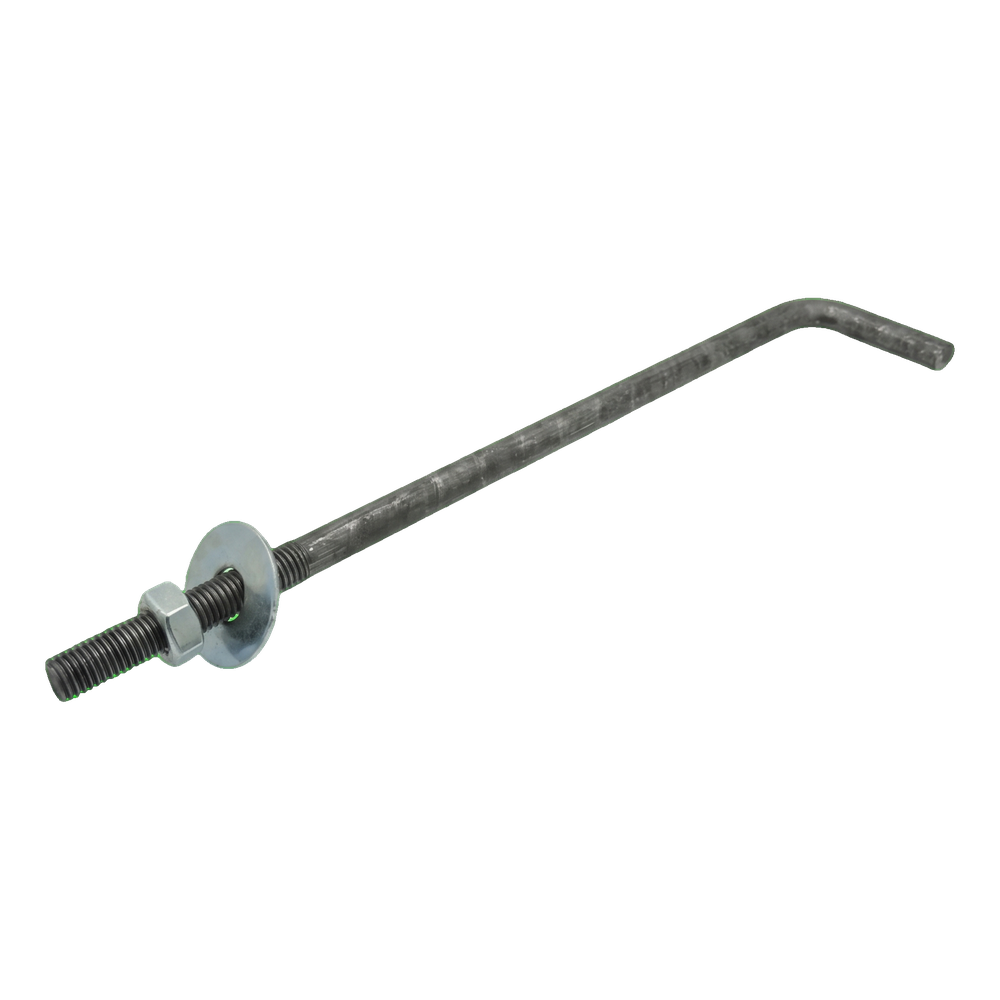

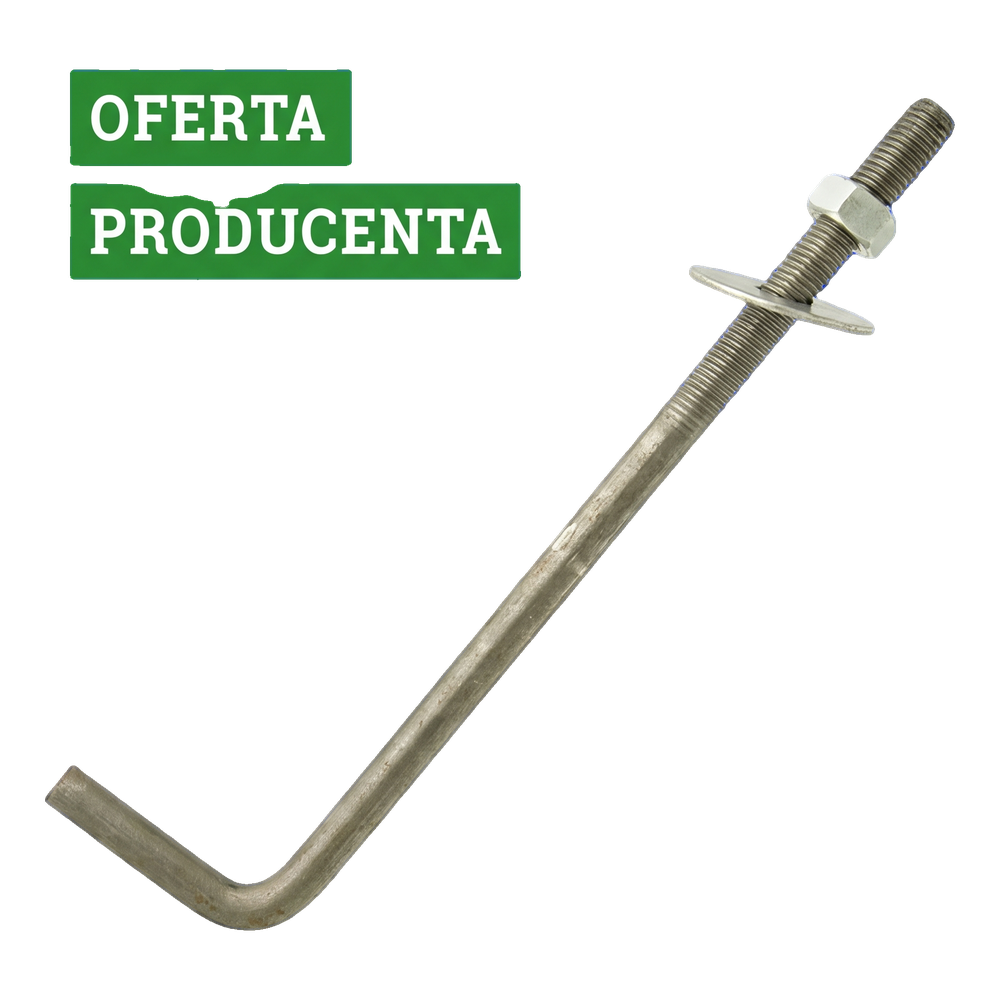

Muurplaatanker L-vorm (gebogen schroefverbinding) M16 × 350 mm, zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving
Gebogen schroefverbinding type L (muurplaatanker) M16 × 350 mm, zwart
Muurplaatanker type L (gebogen haakbout) met schroefdraad M16 en een lengte van 350 mm in zwarte uitvoering, zonder beschermende coating. De verbinding is bedoeld voor het duurzaam verankeren van muurplaten en houten elementen van dakconstructies in betonvloeren en gewapende betonnen ringbalken. Het gebogen uiteinde in L-vorm zorgt voor een stevige verankering in het beton, terwijl de draadstang met moer en sluitring nauwkeurige regeling van de aandrukkracht op de muurplaat mogelijk maakt.
Toepassing
- Verankering van muurplaten in gewapende betonnen ringbalken en betonvloeren
- Bevestiging van houten elementen van dakconstructies
- Verbinding van houtconstructies met een betonnen ondergrond
- Montage van onderslagen en dragers onder dakspanten
Het anker wordt tijdens het storten van de ringbalk in het beton ingegoten — het gebogen uiteinde in L-vorm wordt duurzaam verankerd in de betonmassa. Nadat het beton is uitgehard, steekt de draadstang verticaal boven het oppervlak van de ringbalk uit, zodat de muurplaat, de sluitring en de aandraaimoer kunnen worden geplaatst. Dankzij deze constructie kan de aandrukkracht worden bijgesteld nadat het houten element is gemonteerd.
Constructie van de verbinding

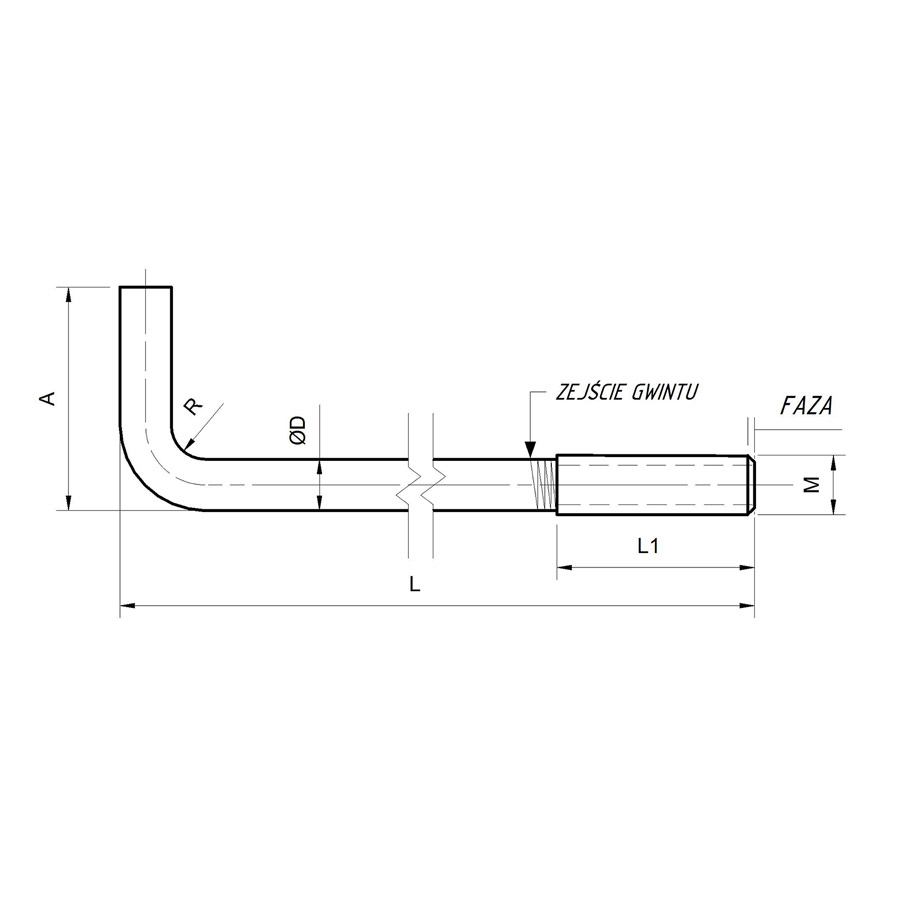

De technische tekening toont de opbouw van het anker met de belangrijkste afmetingen: L — totale lengte van de stang, A — lengte van de gebogen arm, ØD — diameter van de staaf, M — schroefdraad, L1 — lengte van het gedraad gedeelte, R — buigradius. De stang is voorzien van een afschuining die het opdraaien van de moer vergemakkelijkt.

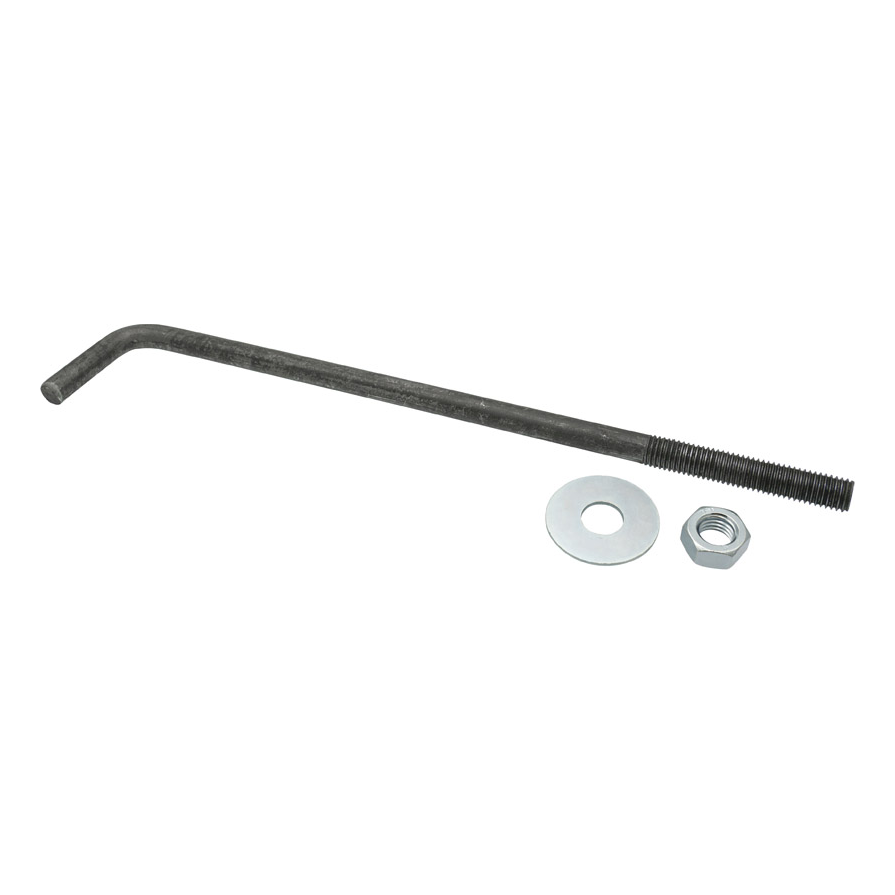

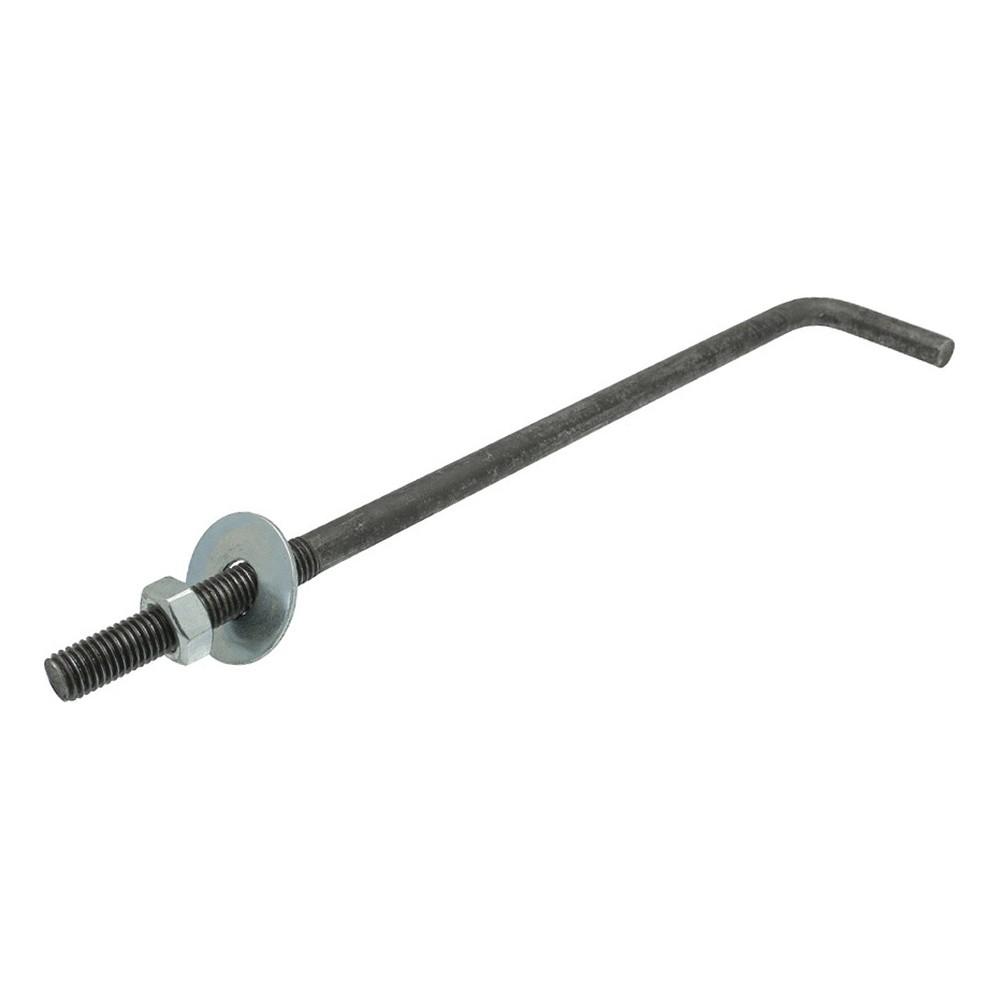

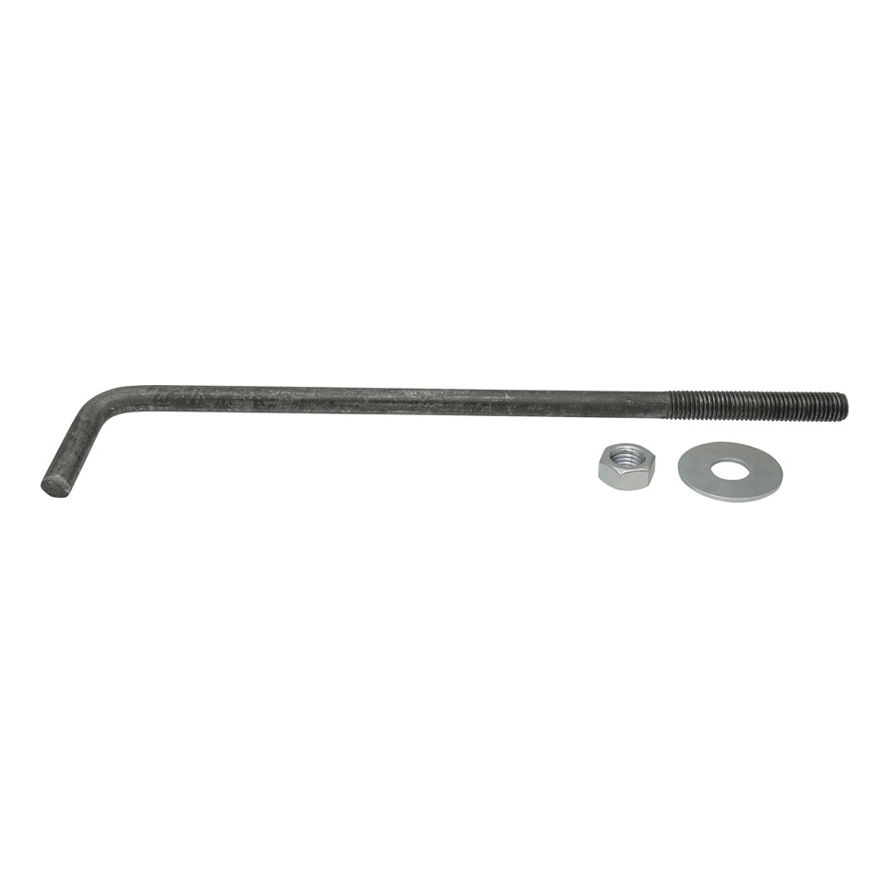

Bij het anker worden een zeskantmoer en een sluitring geleverd, waardoor onmiddellijke montage mogelijk is zonder extra bevestigingsmateriaal te hoeven bijkopen. De zwarte uitvoering (zonder coating) is bestemd voor toepassingen waarbij het anker in een beschermde omgeving functioneert — ingestort in de ringbalk en aan de bovenzijde afgedekt door de muurplaat.
Montage en werking
Bij het storten van de ringbalk wordt het anker verticaal in de bekisting geplaatst — de gebogen arm zit in het beton ingebed en fungeert als mechanisch anker. Nadat het beton is uitgehard, wordt de muurplaat over de draadstang geschoven (via een vooraf geboord gat) en vervolgens met de sluitring en de moer aangedrukt. De schroefdraad M16 zorgt voor een grote aandrukkracht, die zelfs voor zware dakspanten geschikt is.
Technische gegevens
| Schroefdraadtype | M16 |
| Lengte [mm] | 350 |
| Coating | Zwart staal (onbehandeld) |
| Materiaal | Staal |
