Muurplaatanker L-vorm (gebogen schroefverbinding) M14 × 300 mm, zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving

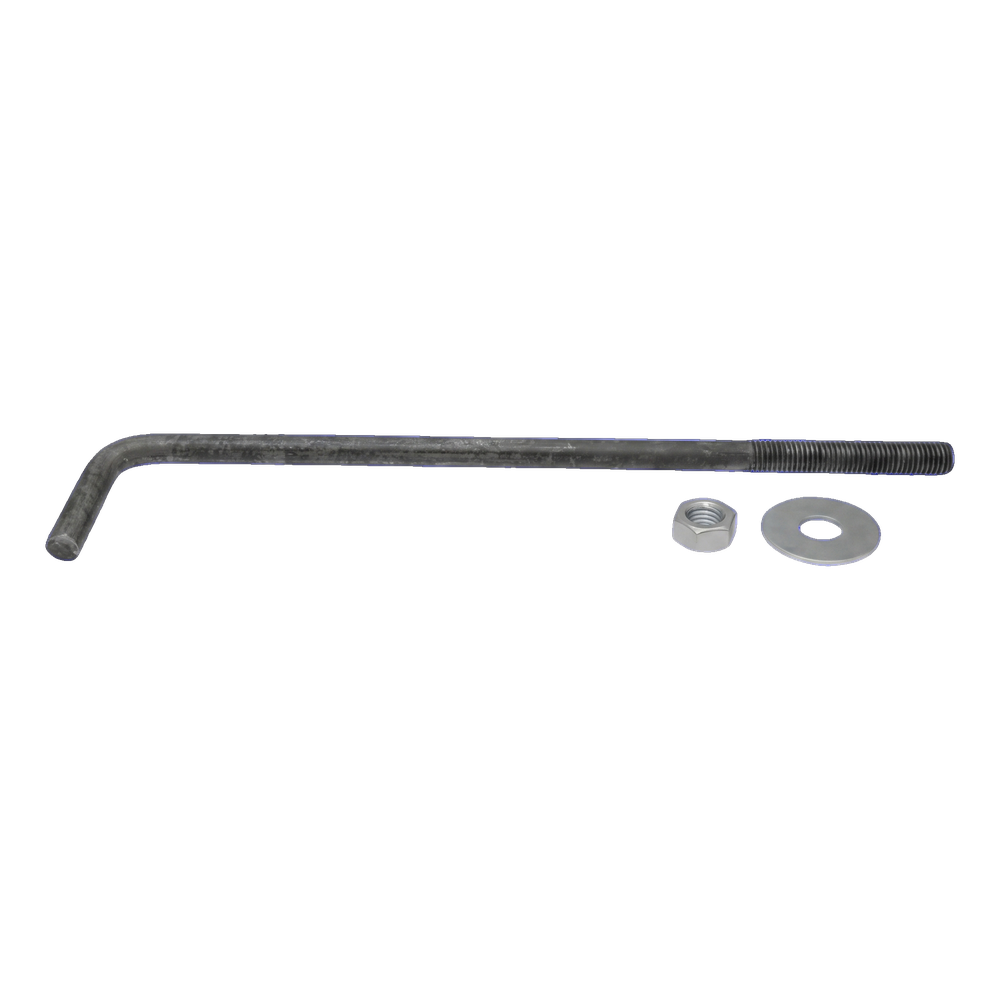

Gebogen ankerbout type L (muurplaatanker) M14 × 300 mm, zwart

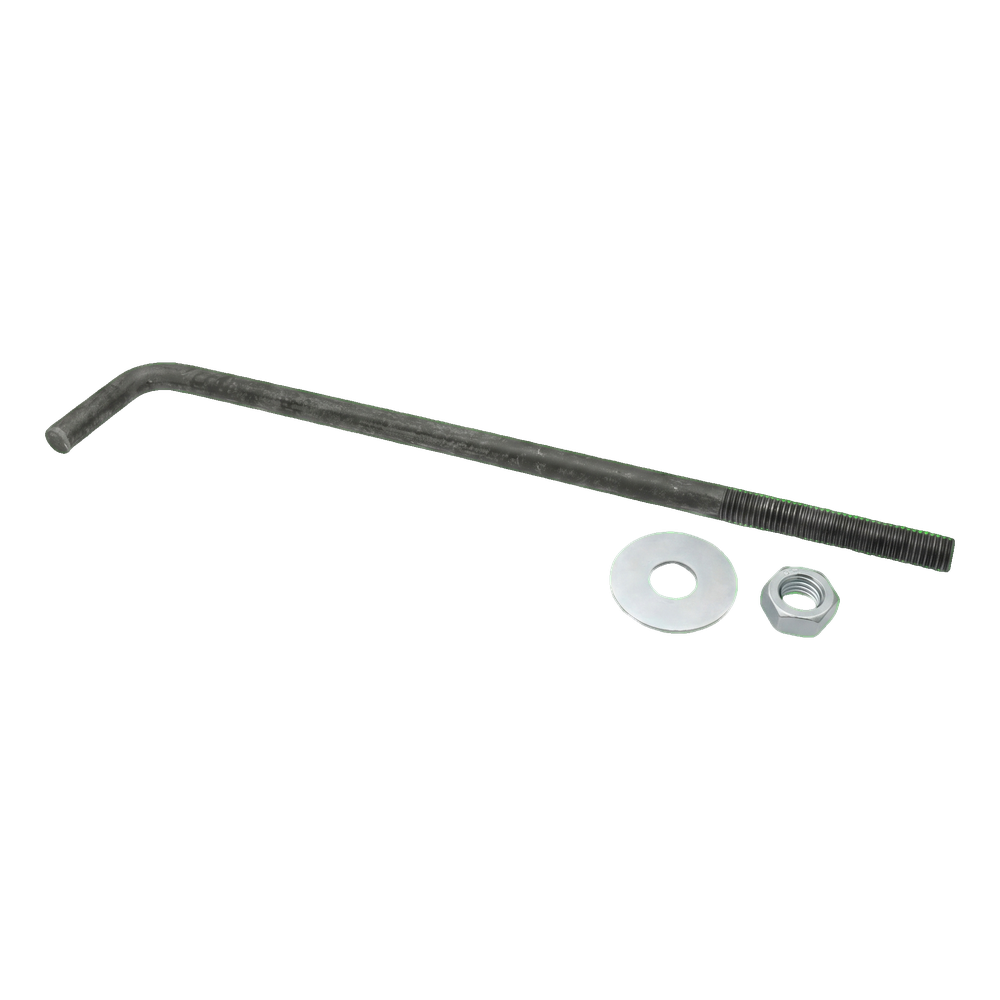

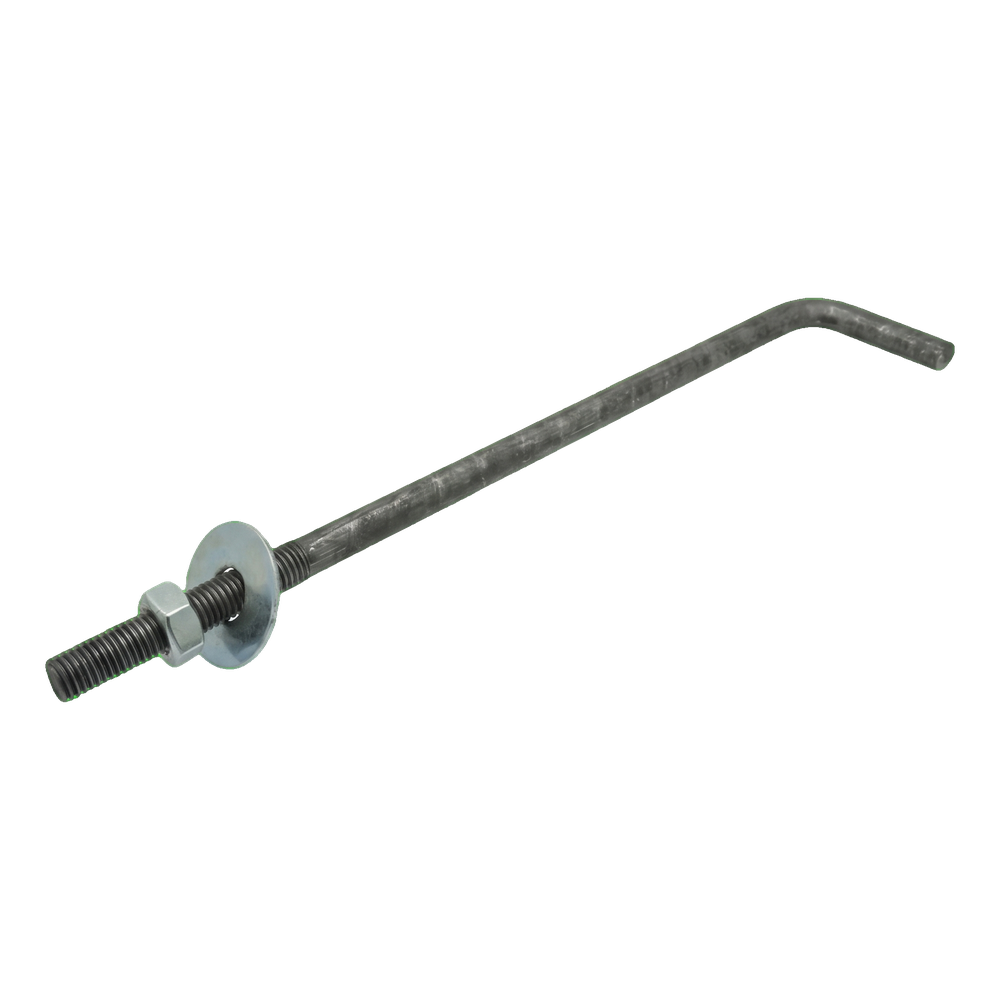

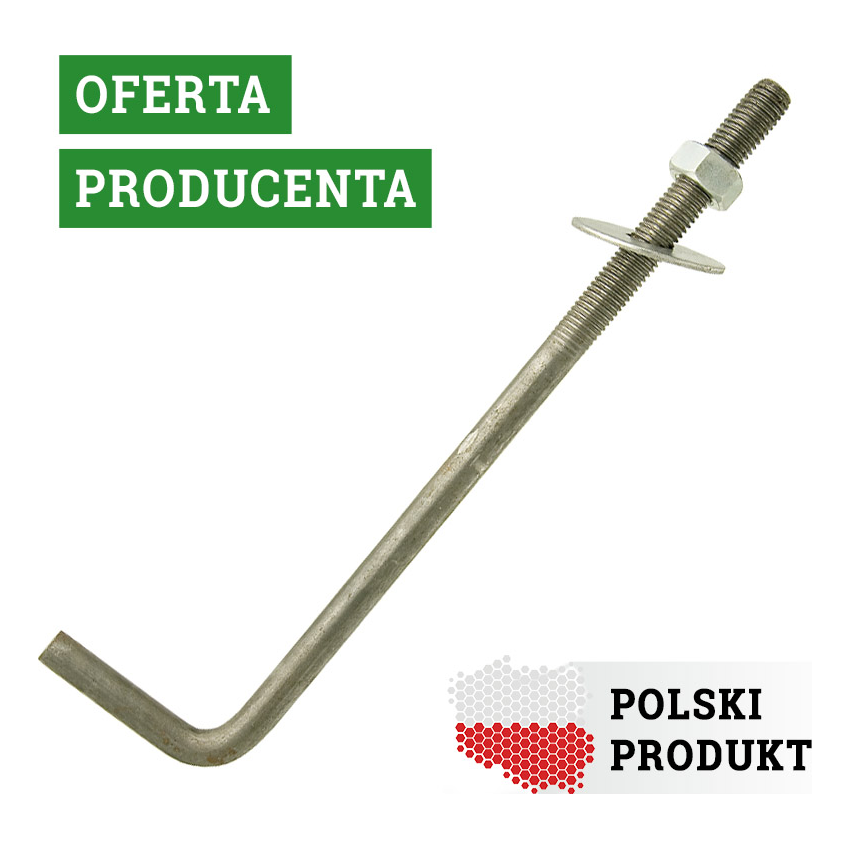

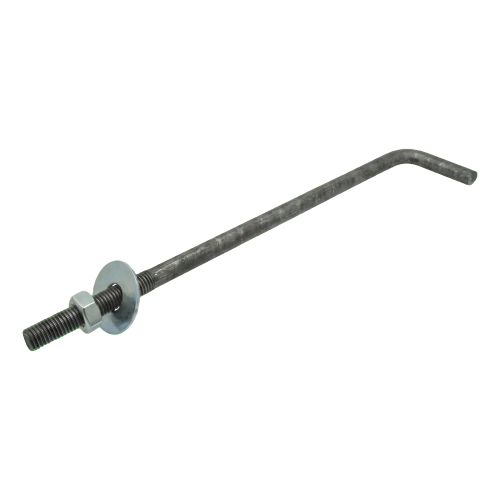

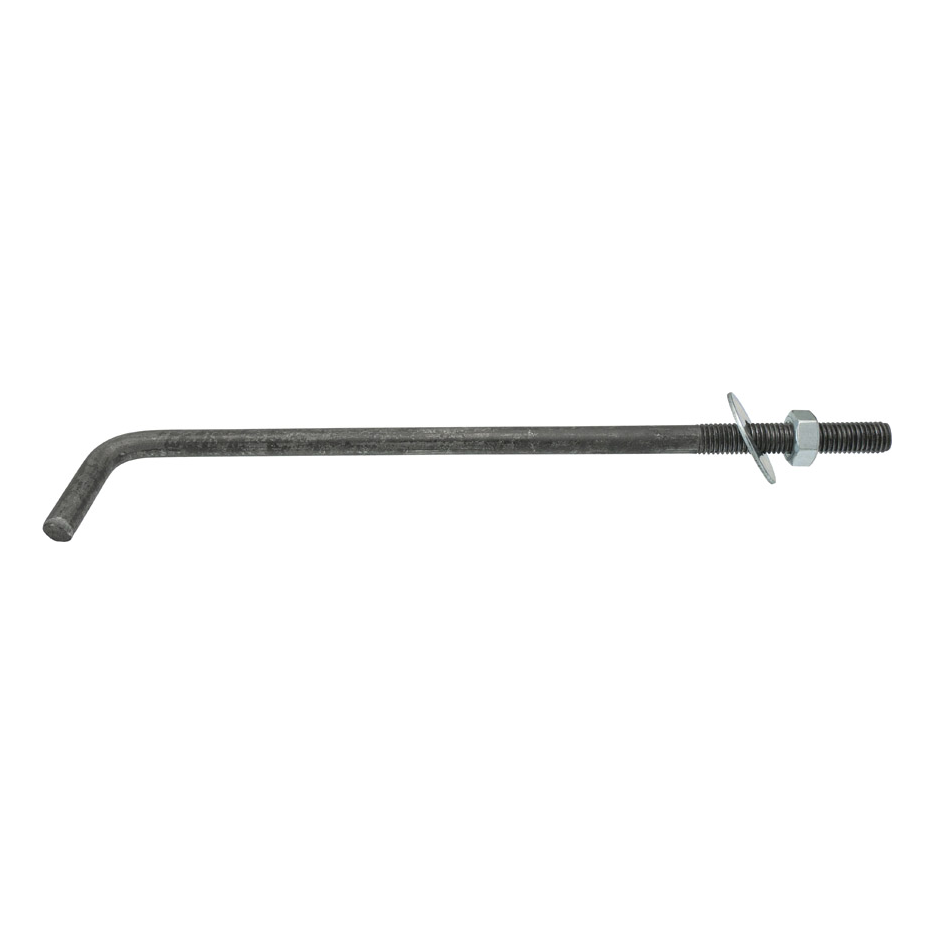

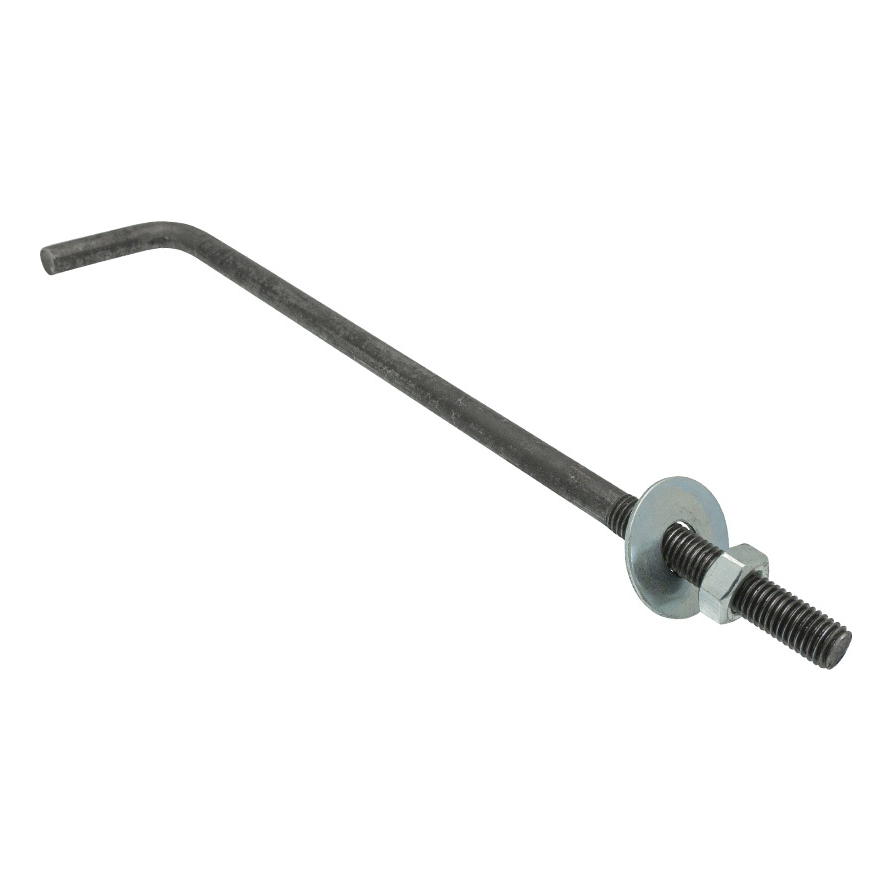

Muurplaatanker type L (gebogen ankerbout, haakbout) bestemd voor het duurzaam verankeren van houten muurplaten in een betonnen ringbalk. De gebogen schacht met schroefdraad M14 en een lengte van 300 mm zorgt voor een stevige verankering in beton, en dankzij de levering inclusief moer en sluitring kan direct worden gemonteerd zonder aanvullende bevestigingsmiddelen te hoeven bijbestellen.
Toepassing
- Verankeren van muurplaten in dakconstructies
- Bevestigen van houten elementen aan een gewapende betonnen ringbalk
- Hout-betonverbindingen in woning- en bedrijfsbouw
- Installatie van draagconstructies voor fotovoltaïsche systemen op hellende daken
Opbouw en werking

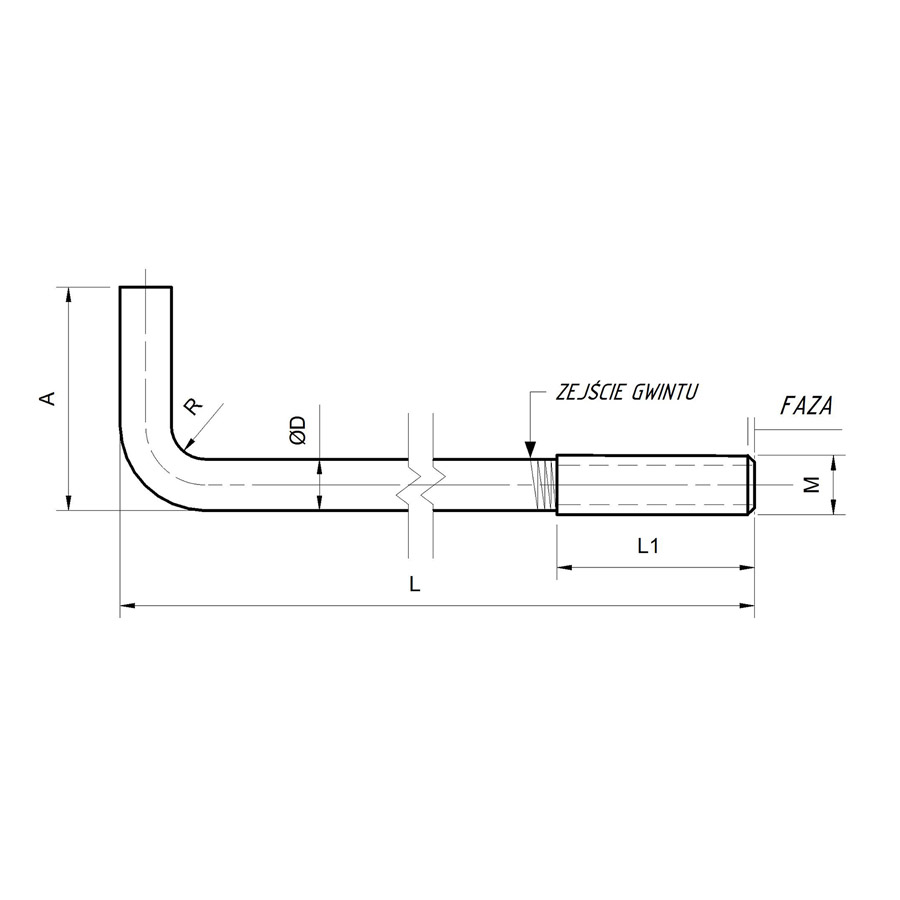

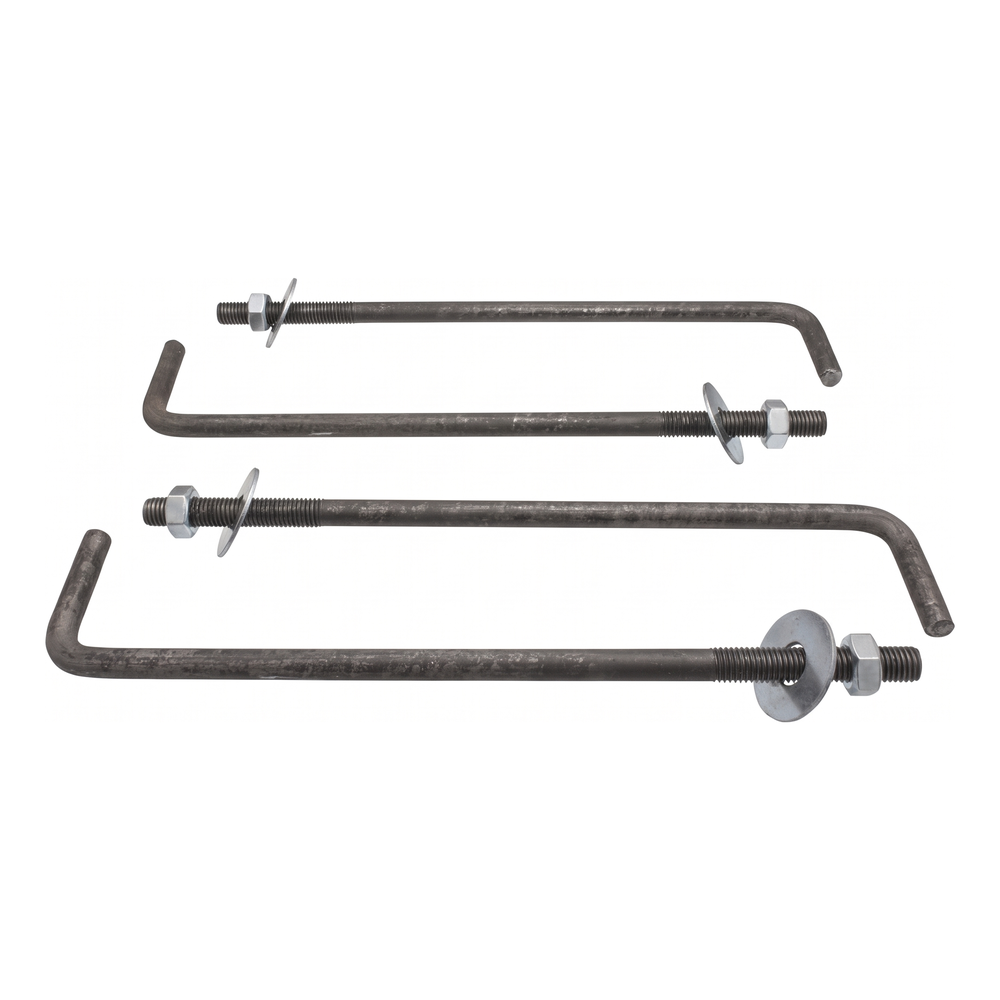

Het anker bestaat uit een stalen schacht die onder een rechte hoek is gebogen in de vorm van de letter L. Het gebogen deel (haak) wordt in het beton van de ringbalk ingegoten en zorgt na het uitharden van het beton voor verankering tegen uittrekken. Op het rechte been is metrische schroefdraad M14 aangebracht, waarop een moer wordt gedraaid die de muurplaat via een sluitring vastklemt. De technische tekening toont de belangrijkste afmetingen: L – totale lengte, A – haaklengte, ØD – schachtdiameter, L1 – draadlengte, M – draadmaat en R – buigradius.
De afwerking van de schacht in de zwarte uitvoering (zonder corrosiebeschermende coating) betekent dat het element bestemd is om in beton te worden gestort — het in beton ingegoten deel wordt beschermd door de betondekking. De moer en de sluitring zijn verzinkt, wat zorgt voor corrosiebestendigheid in de zone van de verbinding met de muurplaat.
Technische gegevens
| Schroefdraadtype | M14 |
| Lengte [mm] | 300 |
| Coating | Zwart staal (onbehandeld) |
| Materiaal | Staal |
