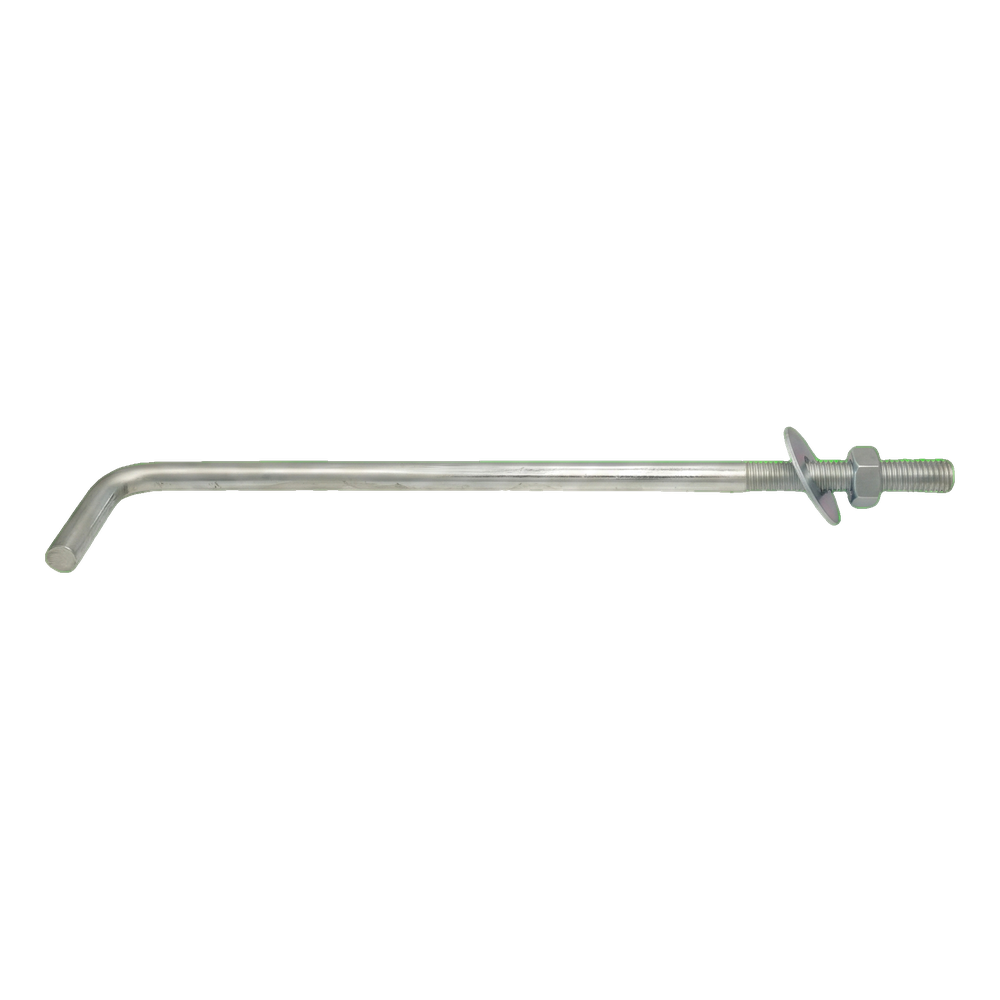

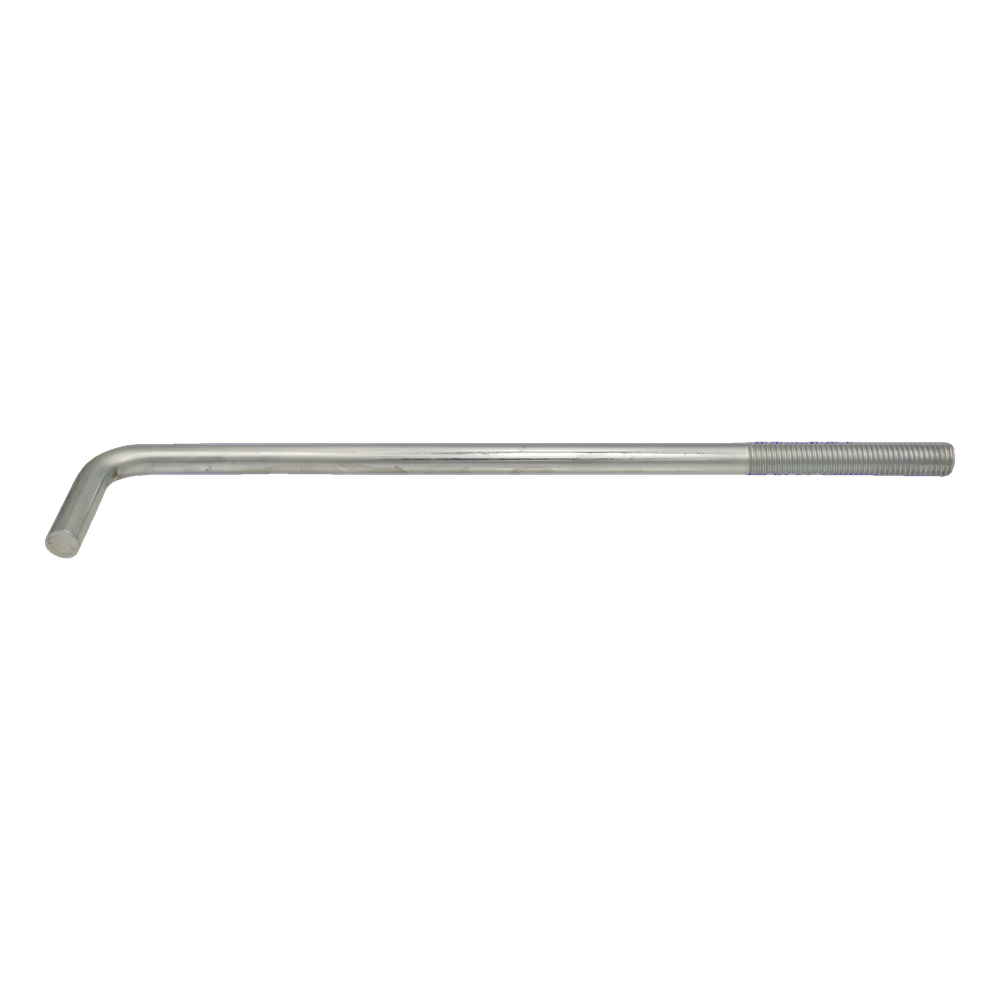

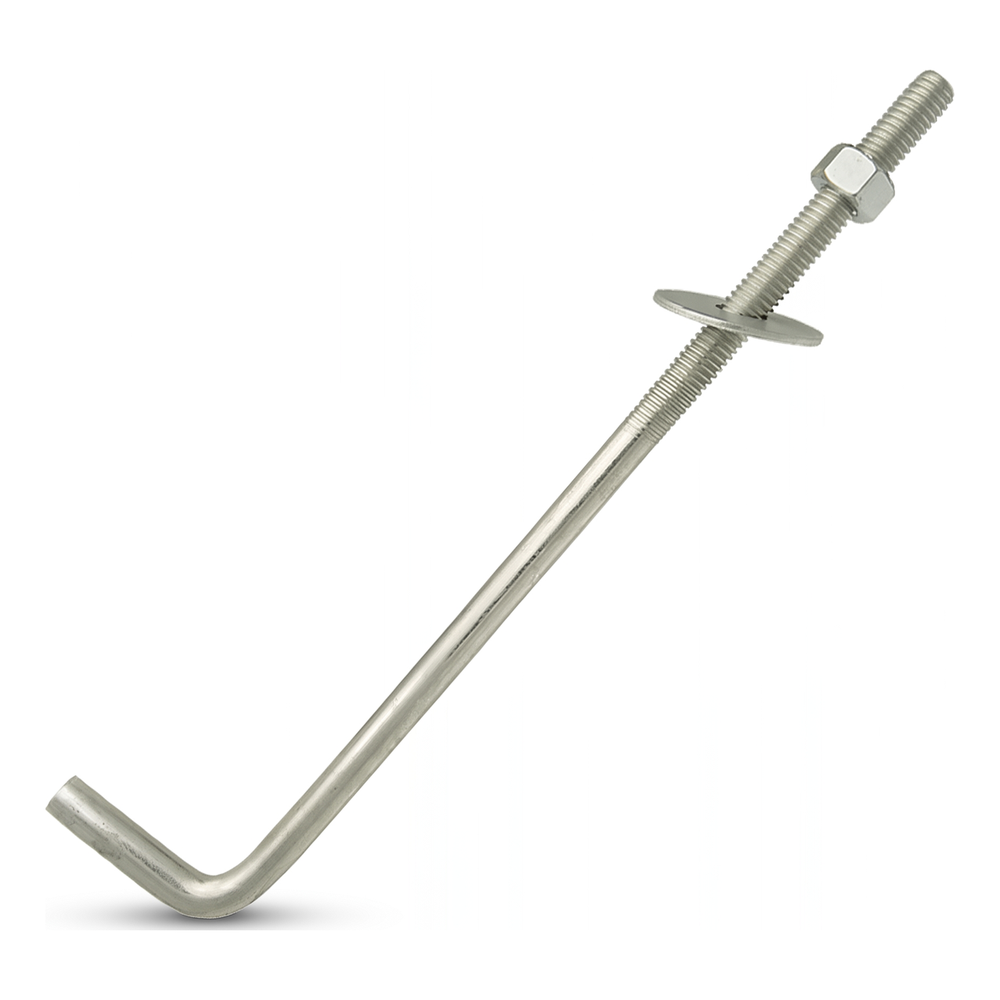

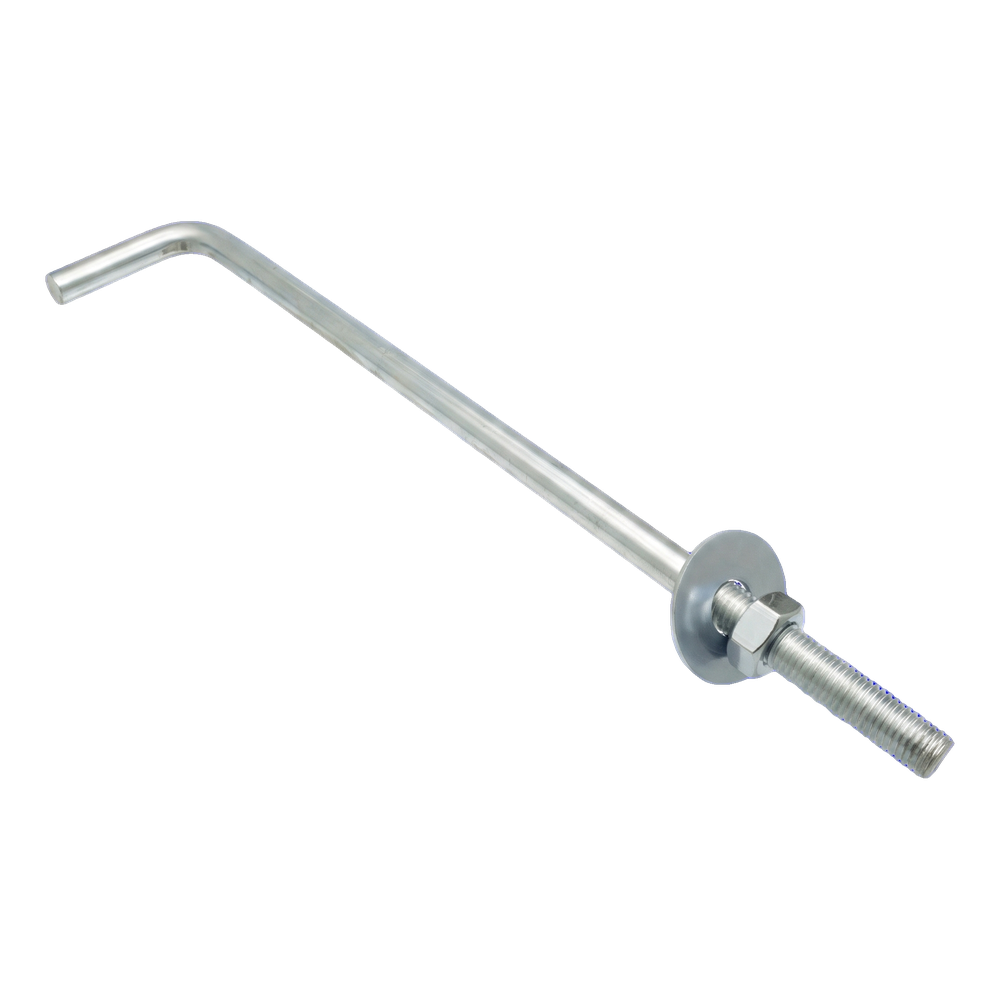

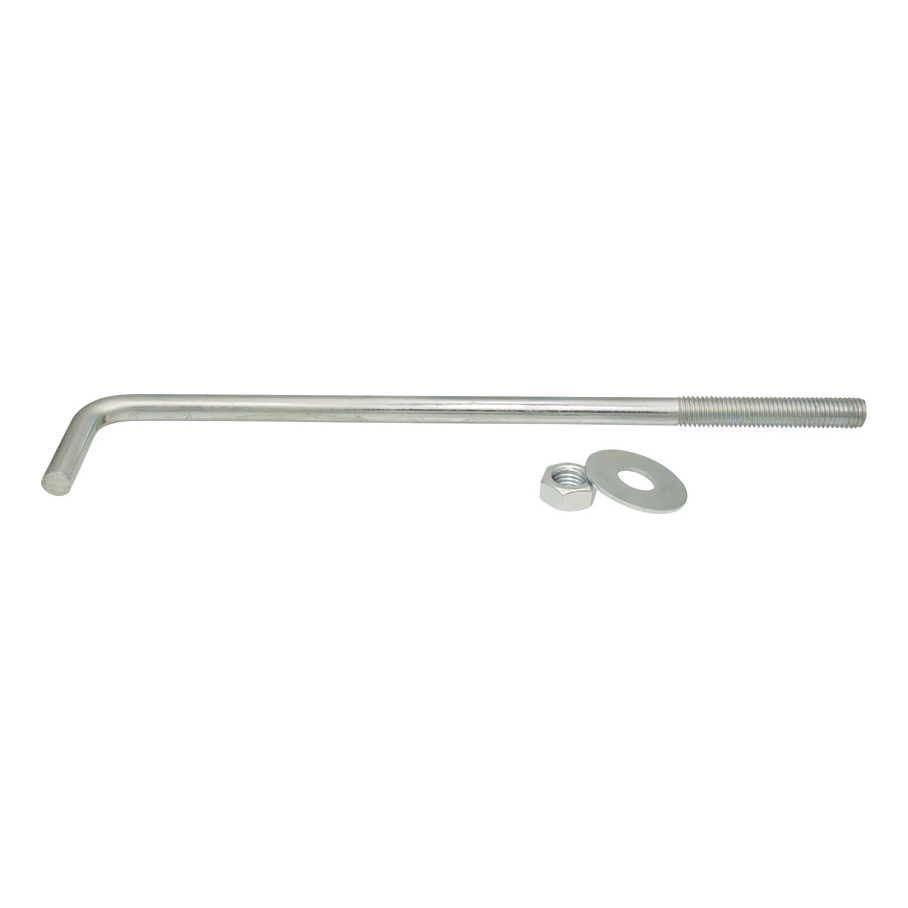

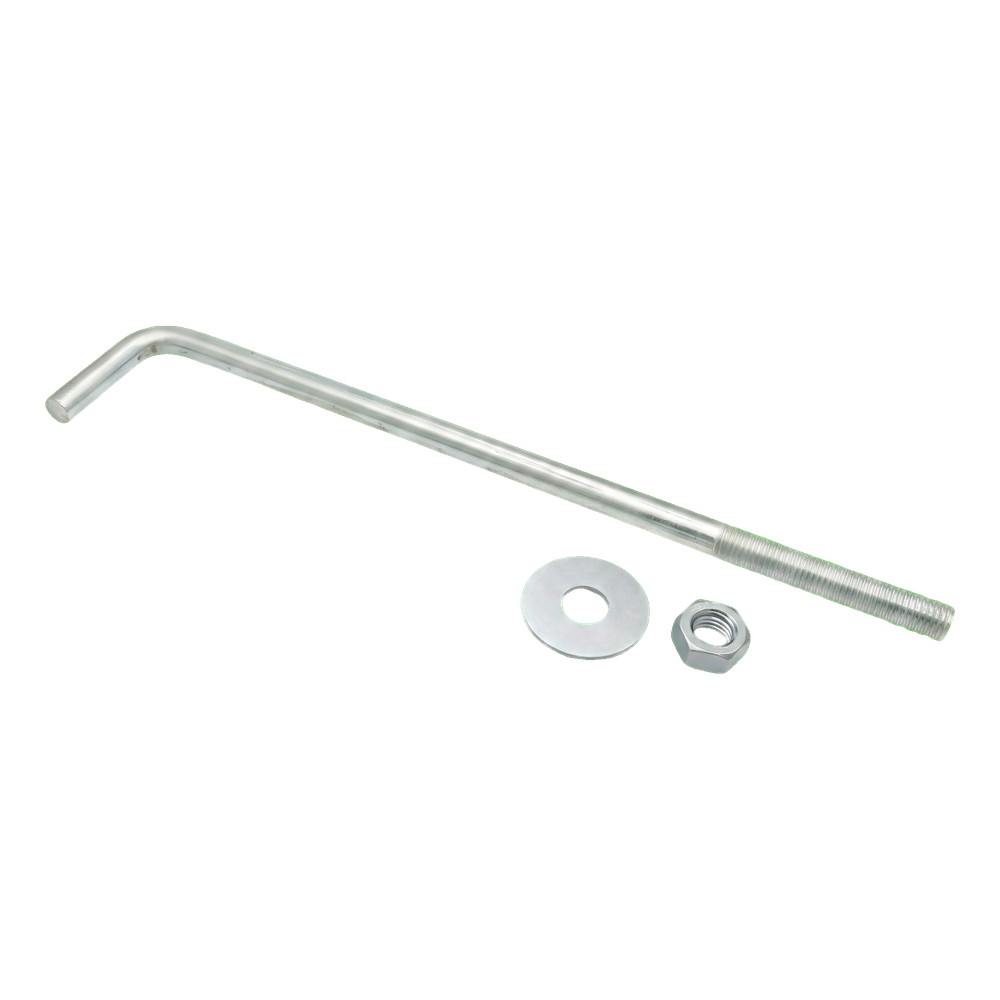

Muurplaatanker L-vorm (gebogen schroefverbinder) M16×400 mm – verzinkt
product unavailable
toevoegen aan verlanglijst
Beschrijving

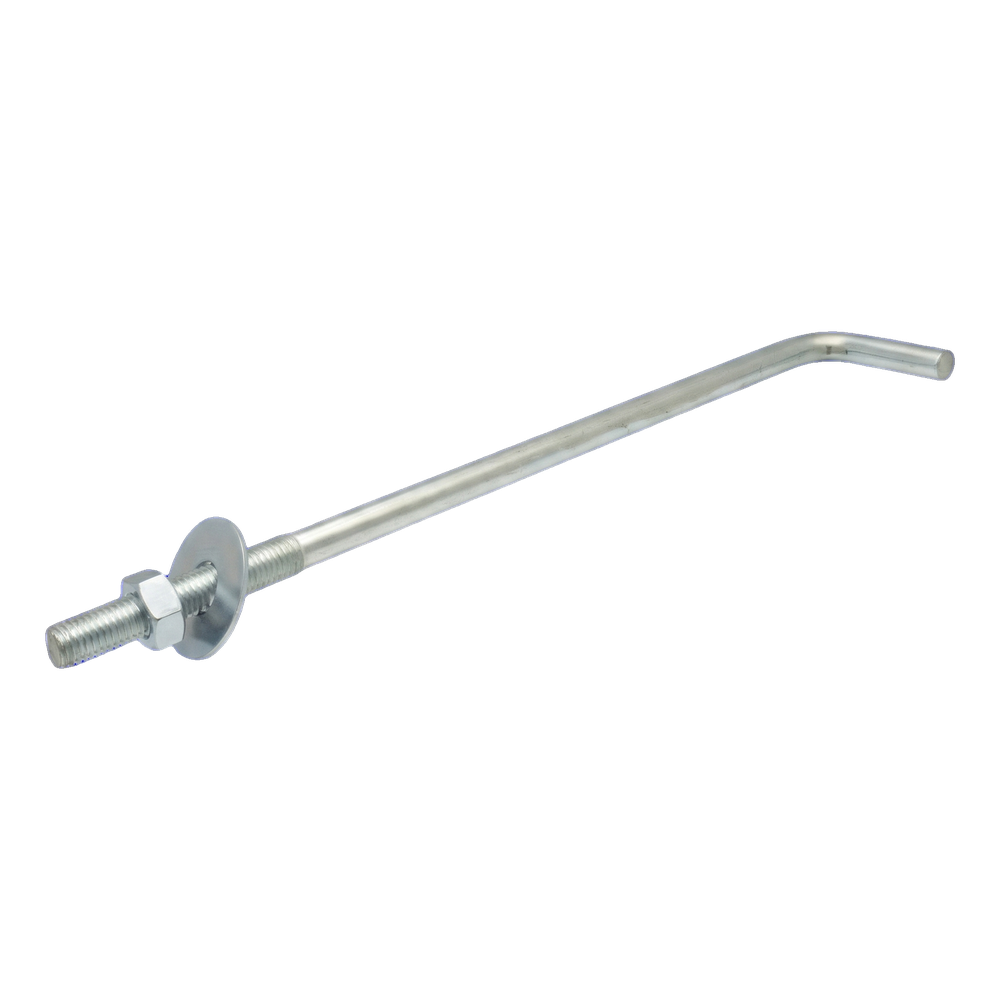

Muurplaatanker L-vorm (gebogen schroefverbinder) M16×400 mm – verzinkt
Muurplaatanker L-vorm (gebogen schroefverbinder, ook wel haakbout genoemd) met M16-schroefdraad en een lengte van 400 mm. Dit element is bedoeld voor het duurzaam verankeren van houten muurplaten in een gewapende betonnen ringbalk – een van de basisverbindingen in de dakconstructie. De verzinkte afwerking beschermt het staal tegen corrosie, wat belangrijk is in de zone waar beton en hout elkaar raken en zich vocht kan ophopen.
Toepassing
De anker in L-vorm wordt tijdens het wapenen in de betonnen ringbalk ingestort – het gebogen deel (de haak) verankert zich in het beton, terwijl de draadstang boven de ringbalk uitsteekt. Nadat de muurplaat op de ringbalk is gelegd, wordt het hout met een moer en sluitring tegen het betonoppervlak aangedrukt. Deze oplossing zorgt voor een stevige, mechanische verbinding tussen de dakconstructie en de muren van het gebouw en wordt veel toegepast in eengezinswoningen en bijgebouwen.
De L-vormige constructie van de verbinder met een duidelijke buiging garandeert een effectieve verankering in de betonmassa. De toegepaste schroefdraad zorgt voor een passend draagvermogen van de verbinding, afgestemd op de belastingen die voorkomen in gangbare dakconstructies.
Opbouw van de verbinder

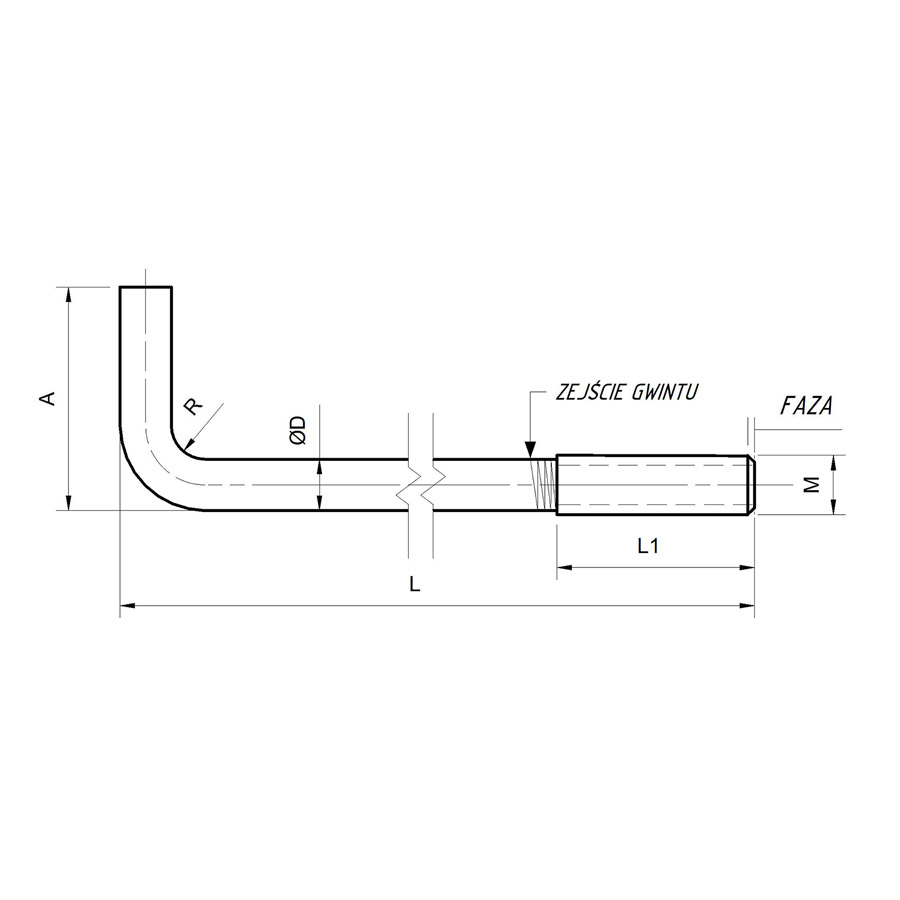

Het anker bestaat uit een ronde stalen staaf die aan het ene uiteinde haaks is gebogen (inbetonneerhaak, aangeduid met maat A) en aan het andere uiteinde is voorzien van metrische schroefdraad. Het van schroefdraad voorziene deel (L1) maakt het mogelijk de aandrukkracht op de muurplaat af te stellen. De technische tekening toont de belangrijkste afmetingen: totale lengte L, staafdiameter ØD, buigradius R en de afschuining aan het einde van de schroefdraad, die het opdraaien van de moer vergemakkelijkt.
Technische gegevens
| Schroefdraadtype | M16 |
| Lengte [mm] | 400 |
| Coating | Verzinkt |
| Materiaal | Staal |
