Muurplaatanker L-vorm (gebogen schroefverbinder) M16 × 500 mm, zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving

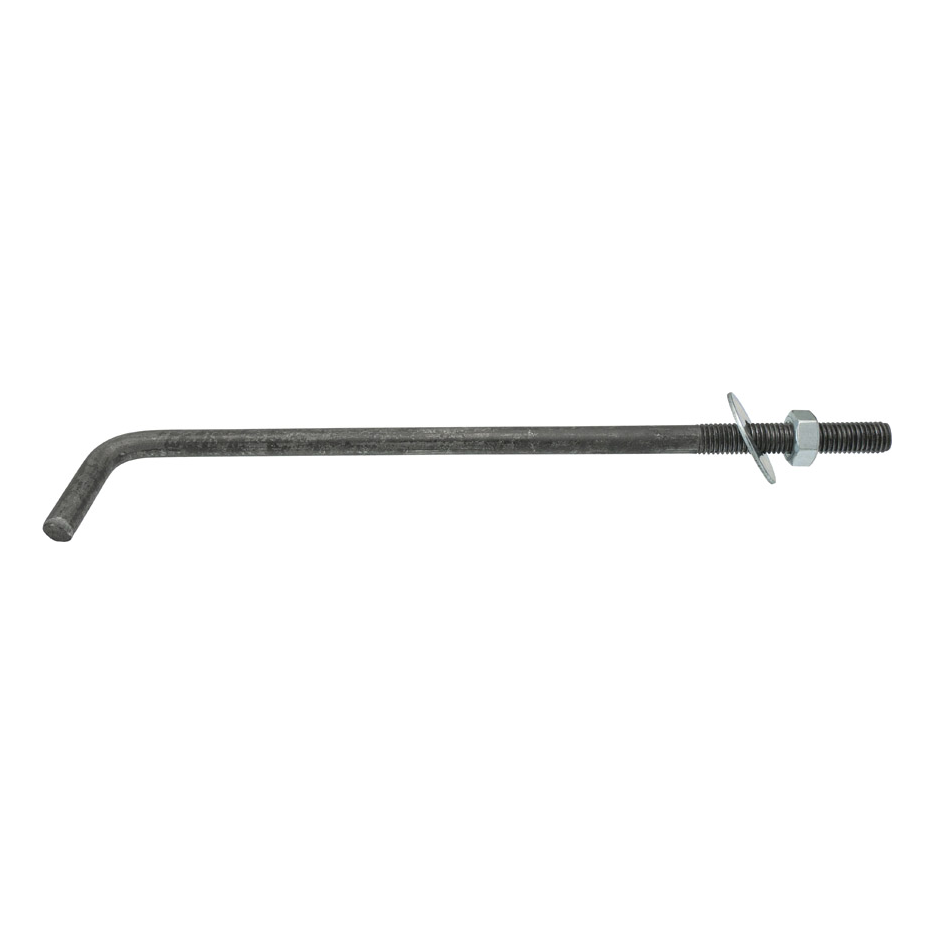

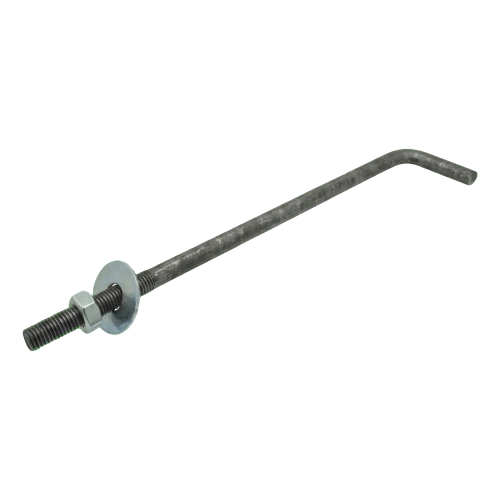

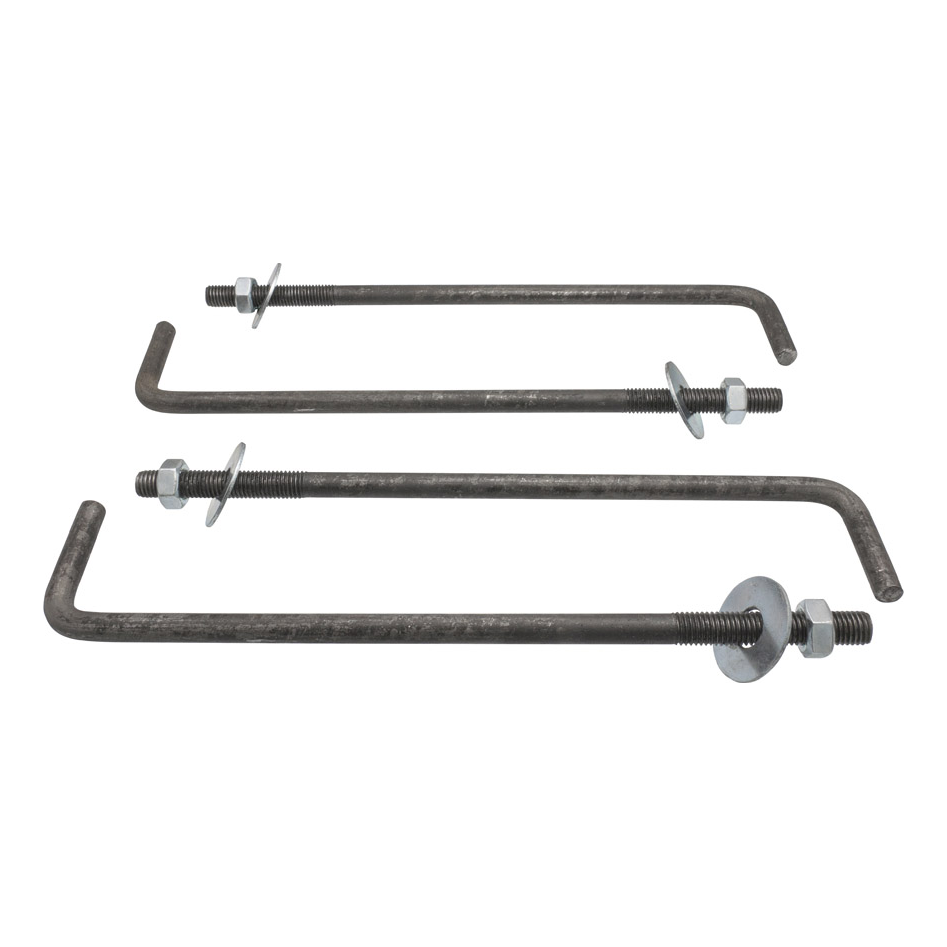

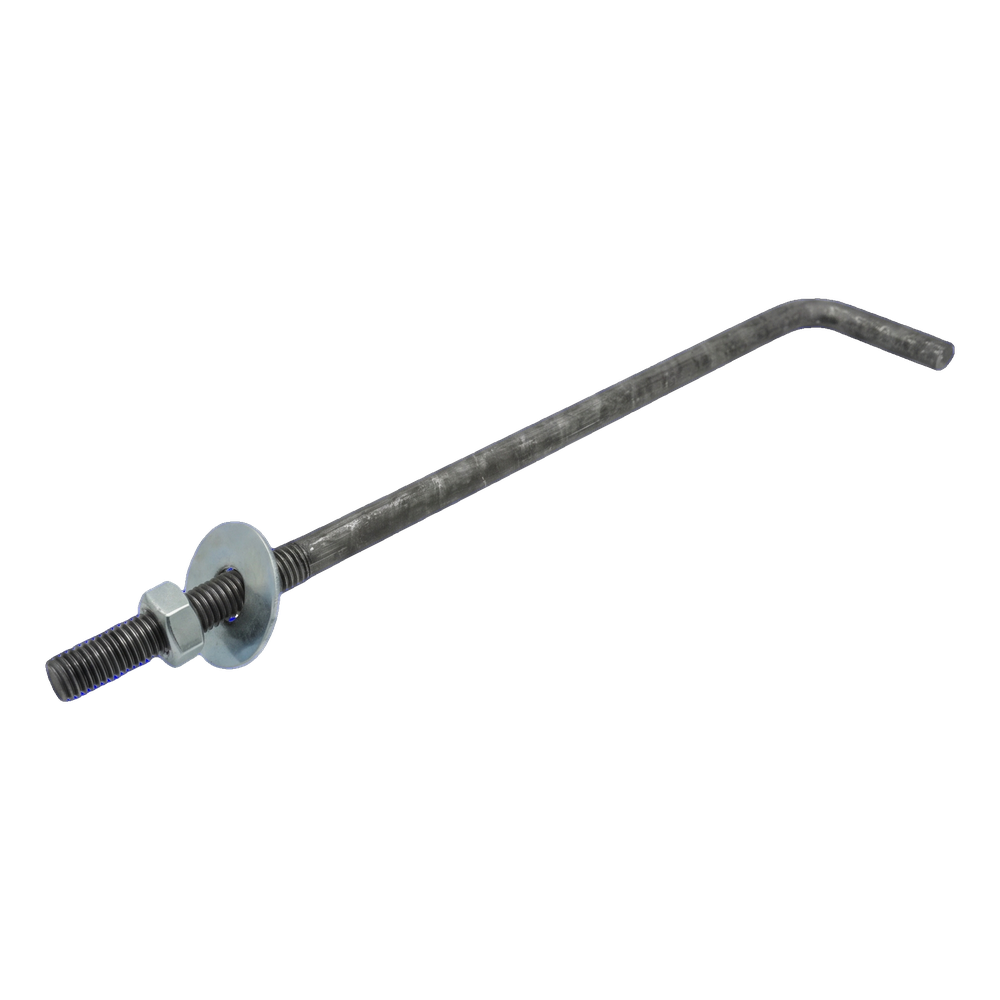

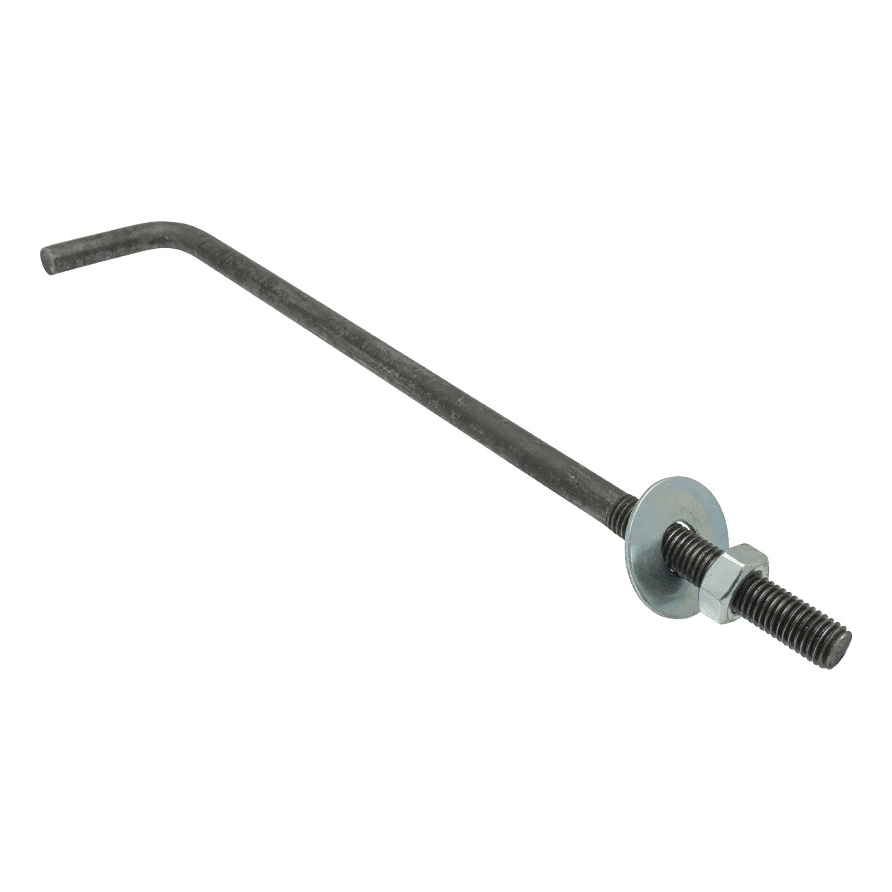

Gebogen schroefverbinder type L (muurplaatanker) M16 × 500 mm, zwart

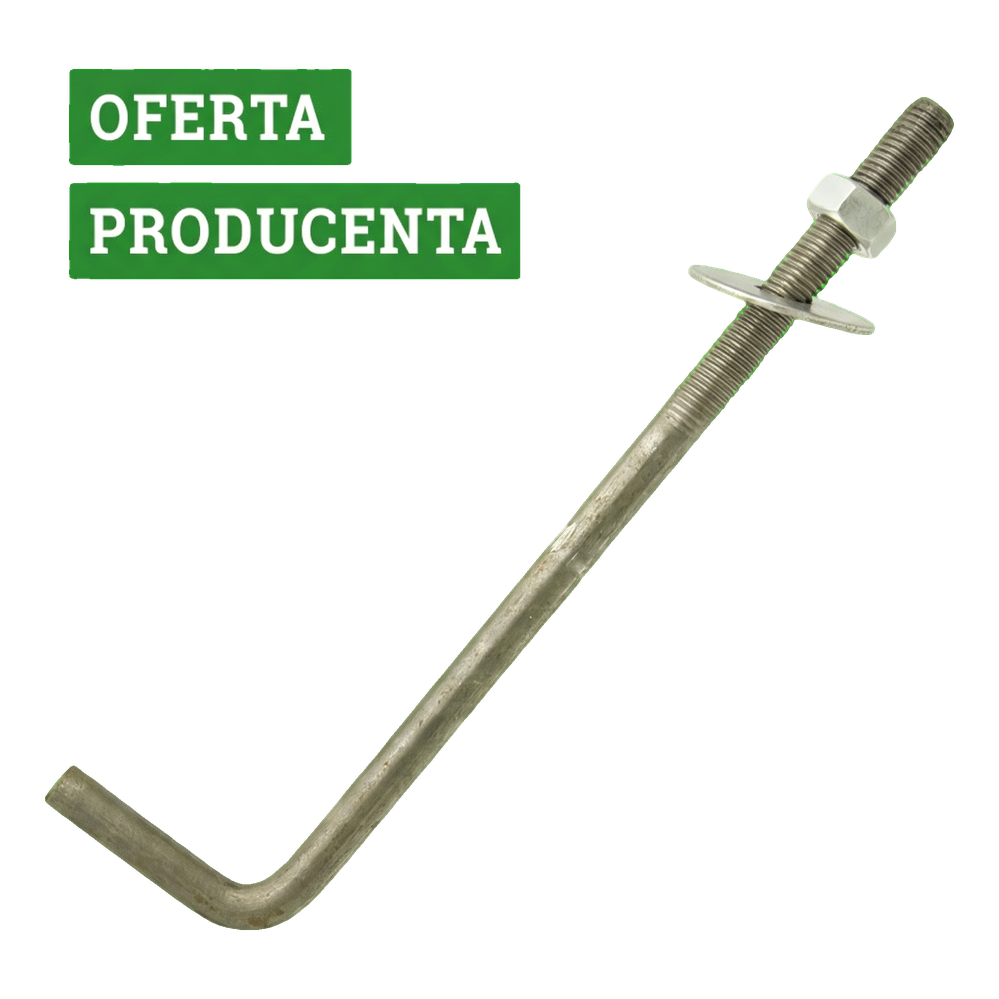

Muurplaatanker type L (gebogen haakbout) met schroefdraad M16 en een lengte van 500 mm — een betrouwbaar stalen verbindingsmiddel voor het verankeren van muurplaten in betonnen ringbalken. Dankzij de kenmerkende L-vormige buiging wordt het element duurzaam in het beton verankerd, en met de draadstang kan de muurplaat nauwkeurig worden vastgezet met een moer en sluitring.
Toepassing
Het anker type L is het basiselement voor het verbinden van een houten dakconstructie met een betonnen ringbalk. Het gebogen uiteinde van de bout wordt tijdens het storten van de ringbalk in het beton ingegoten, terwijl het draadgedeelte boven de ringbalk uitsteekt en dient voor de bevestiging van de muurplaat. Een beproefde oplossing bij eengezinswoningen, hallen en bedrijfsgebouwen — overal waar een betrouwbare verbinding tussen de dakstoel en de gemetselde constructie vereist is.
Constructie en afmetingen

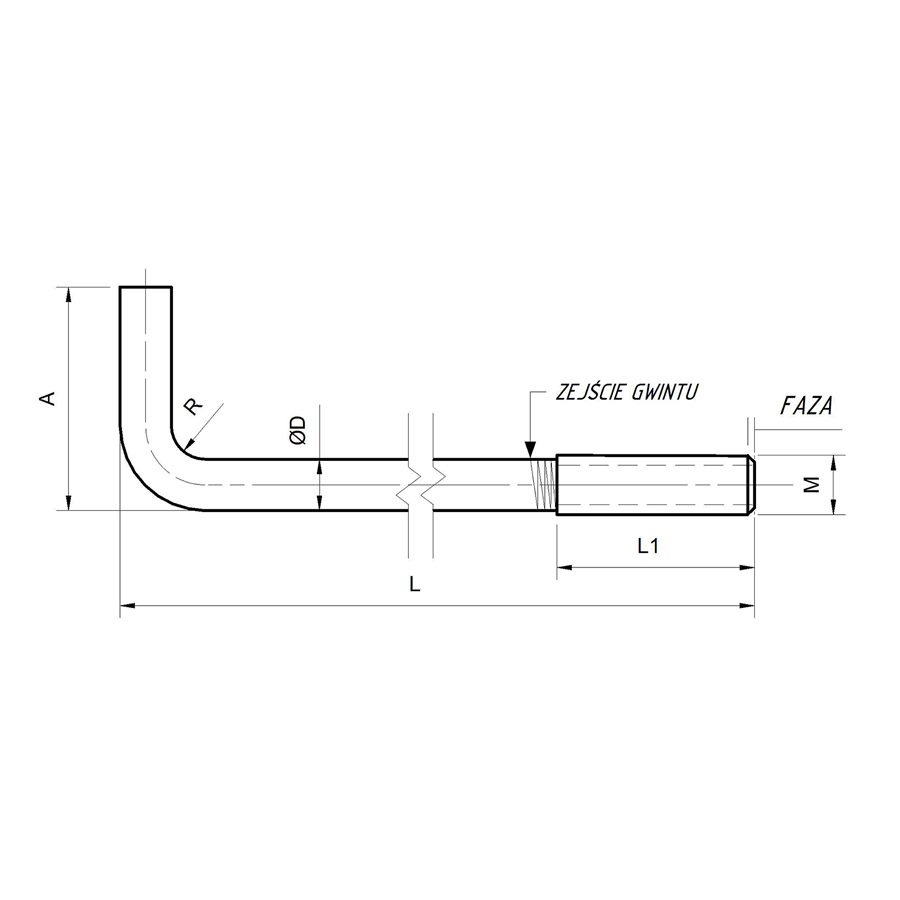

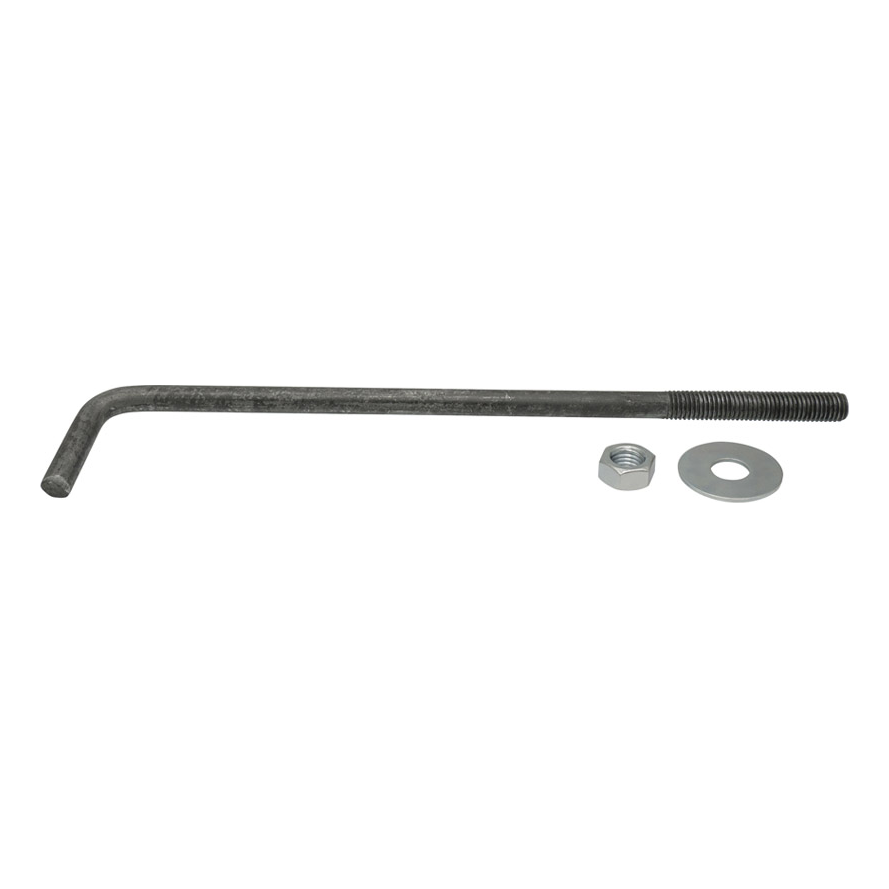

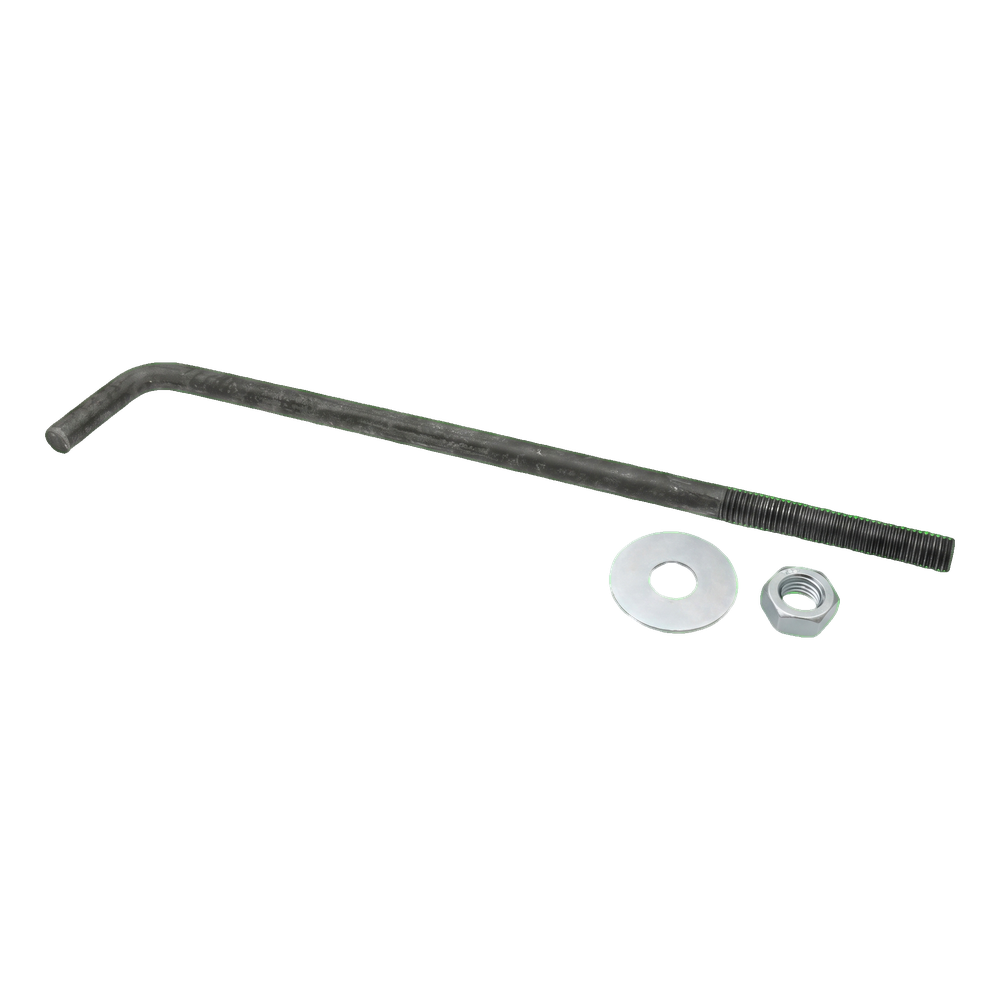

Het verbindingsmiddel bestaat uit een stalen staaf die onder een rechte hoek is gebogen en een verankeringsarm vormt (maat A), en uit een hoofdstang met een totale lengte L = 500 mm. Op de stang is metrische schroefdraad M16 gesneden met een werklengte L1, afgewerkt met een afschuining die het opdraaien van de moer vergemakkelijkt. De diameter van de stang (ØD) komt overeen met de M16-schroefdraad. Op de technische tekening zijn ook de buigradius R en de draaduitloopzone aangegeven. De set wordt geleverd met een zeskantmoer en een sluitring — onderdelen die direct klaar zijn voor montage.
Oppervlakteafwerking
Het verbindingsmiddel is verkrijgbaar in een zwarte uitvoering (zonder beschermende coating). Het ruwe staal zorgt voor volledige hechting aan het beton in de verankeringszone. Bij toepassingen die extra bescherming tegen corrosie vereisen, kan het gedeelte dat boven het beton uitsteekt na het monteren van de muurplaat worden beschermd met een verflaag. De zwarte uitvoering is bijzonder populair bij bouwploegen die dakconstructies realiseren op eengezins- en bedrijfsgebouwen, waar de ankers volledig worden afgedekt door de muurplaat en de dakbedekking.
Technische gegevens
| Schroefdraadtype | M16 |
| Lengte [mm] | 500 |
| Coating | Zwart staal (onbehandeld) |
| Materiaal | Staal |
