Muurplaatanker L-vorm (gebogen draadbout) M14 × 450 mm, zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving
Gebogen schroefverbinding type L (muurplaatanker) M14 × 450 mm, zwart
Muurplaatanker type L (haakbout) — een gebogen stalen verbindingselement met M14-schroefdraad en een lengte van 450 mm, bedoeld voor het duurzaam verankeren van muurplaten in een betonnen ringbalk. Uitvoering in zwarte afwerking (zonder beschermende coating), geleverd met zeskantmoer en ronde sluitring.
Toepassing
Het L-anker dient voor de mechanische verbinding van een houten muurplaat met een betonnen vloer- of funderingsringbalk. Het gebogen uiteinde van de staaf wordt tijdens het storten van de ringbalk in het beton ingegoten, terwijl het van schroefdraad voorziene deel door de muurplaat steekt en met een moer en sluitring wordt vastgezet. Een veelgebruikte oplossing in de woningbouw, bij bijgebouwen en bij dakdragende constructies, waaronder voor zonnepaneleninstallaties die op de dakspanten worden gemonteerd.
Constructie en afmetingen

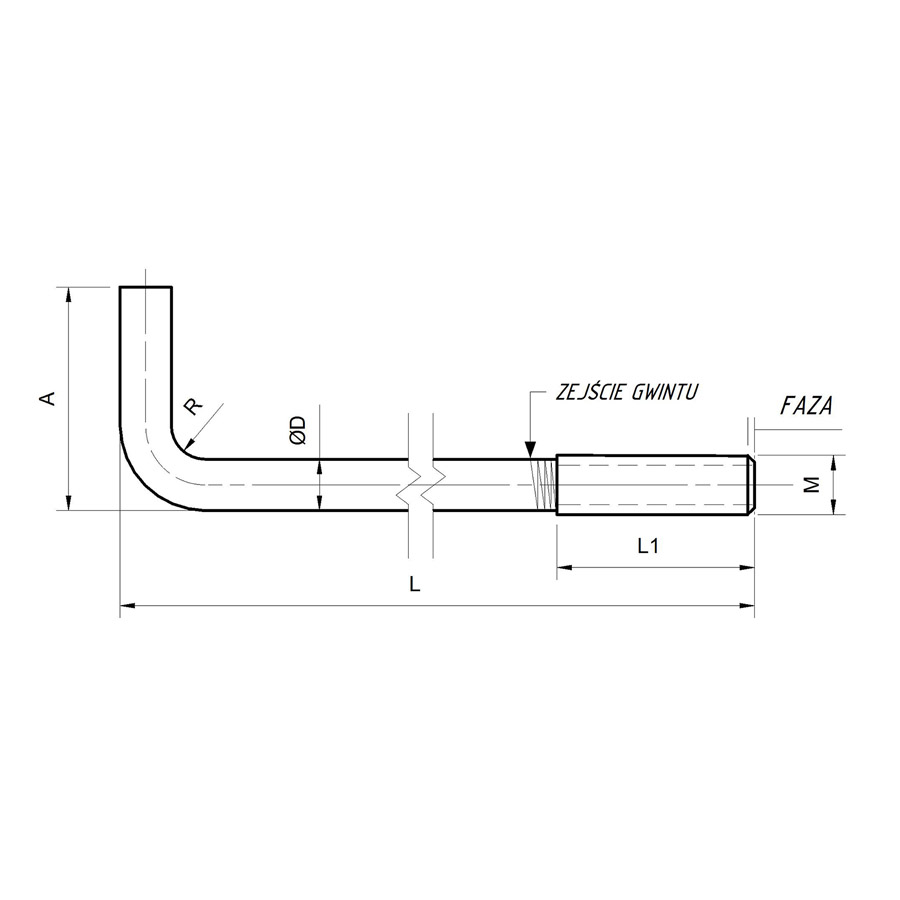

Het anker heeft de vorm van de letter L — een rechte stalen staaf met aan het ene uiteinde een haakse bocht (verankering in het beton) en aan het andere uiteinde metrische schroefdraad M14 (bevestiging van de muurplaat). De technische tekening toont de maataanduidingen: L — totale lengte, L1 — lengte van het draadgedeelte, A — lengte van het gebogen been, ØD — diameter van de staaf, M — diameter van de schroefdraad, R — buigradius. De afschuining aan het einde van de schroefdraad maakt het opdraaien van de moer eenvoudiger.
Samenstelling van de set

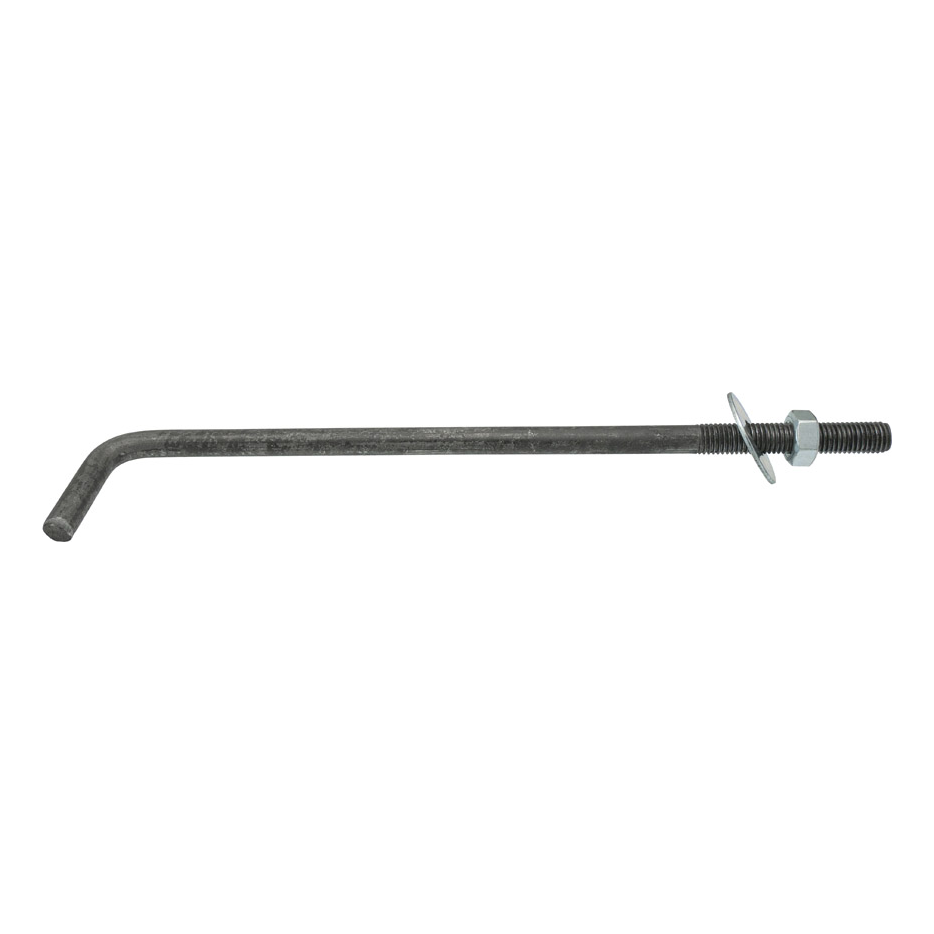

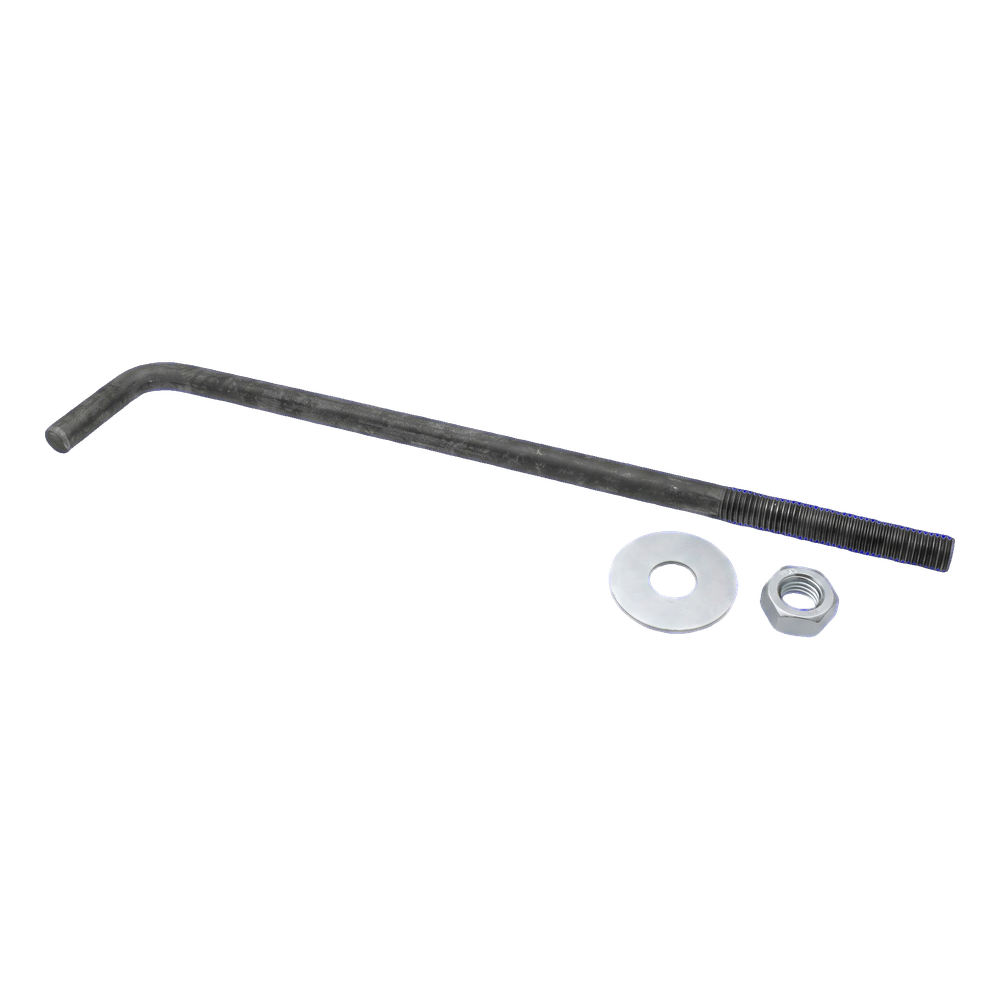

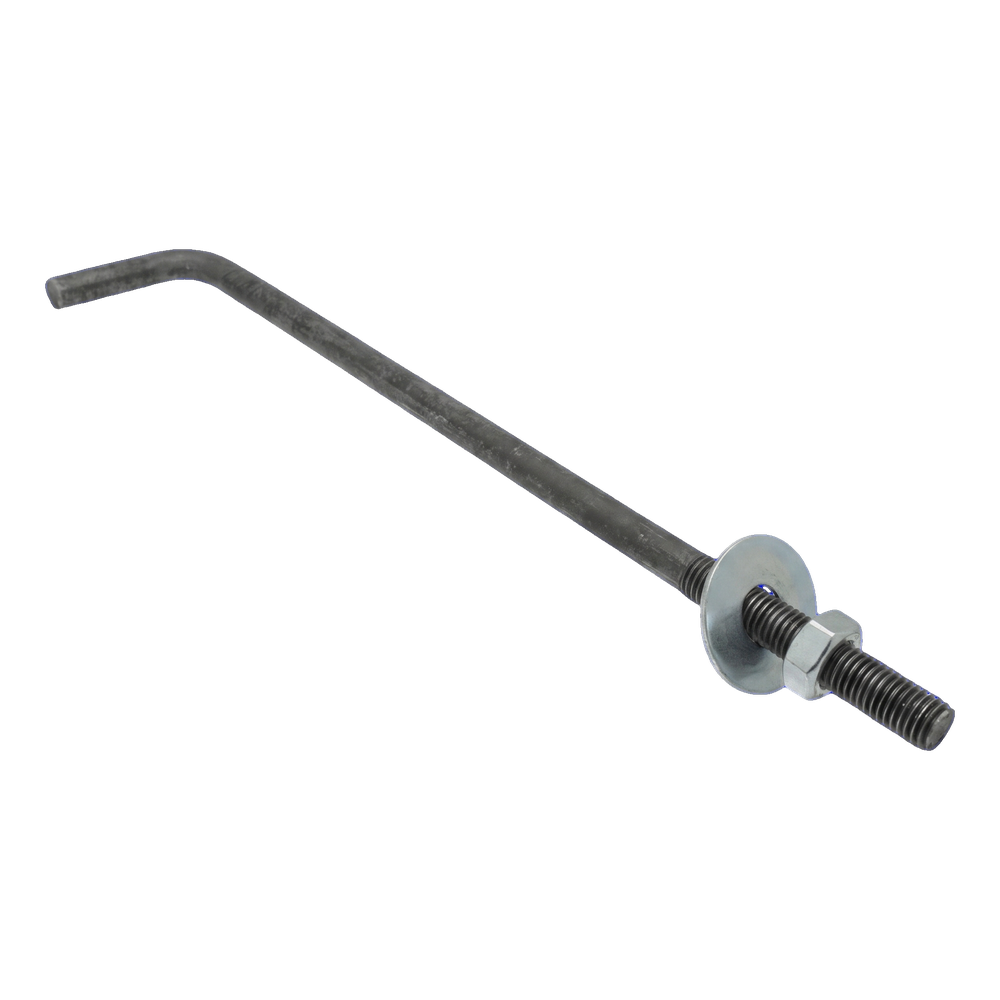

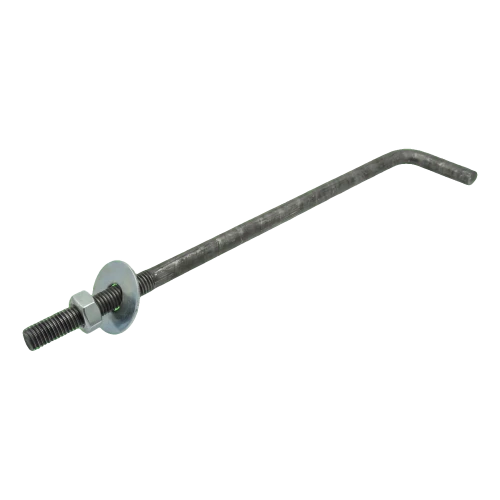

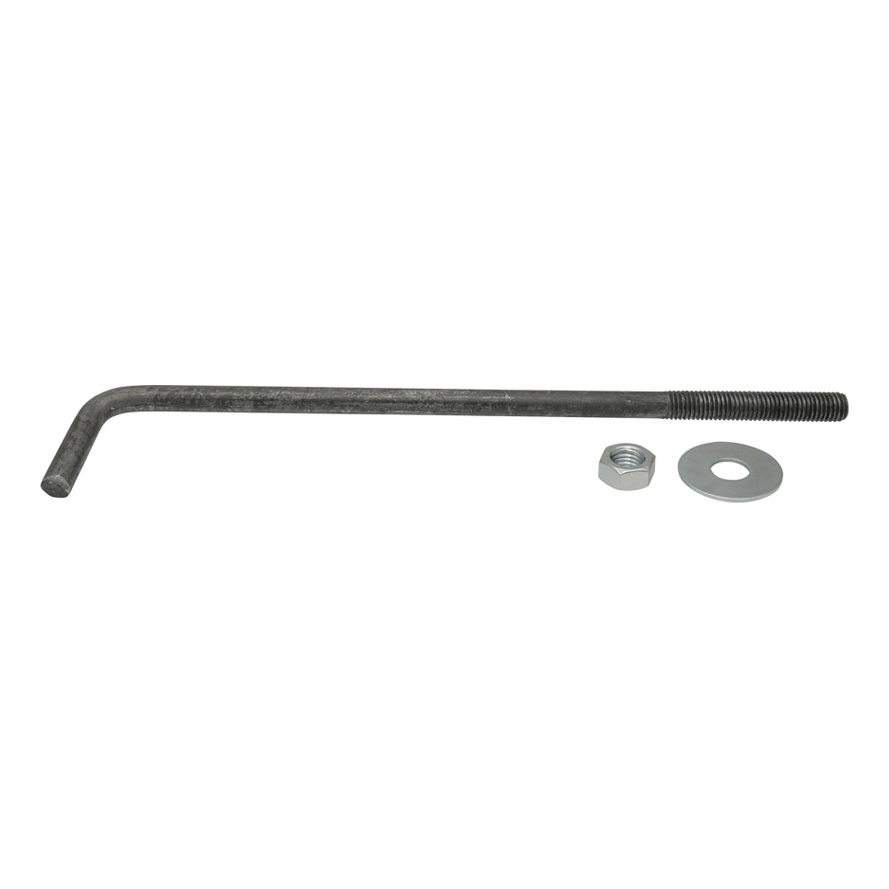

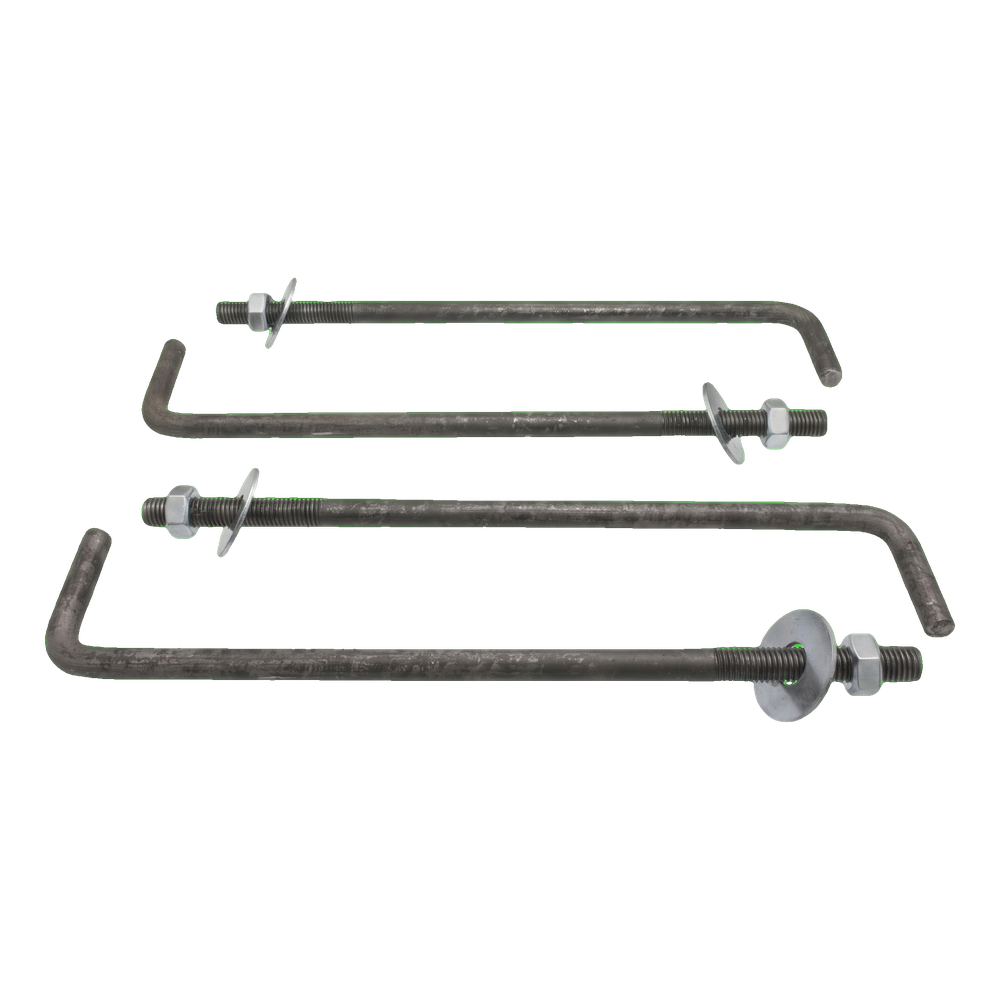

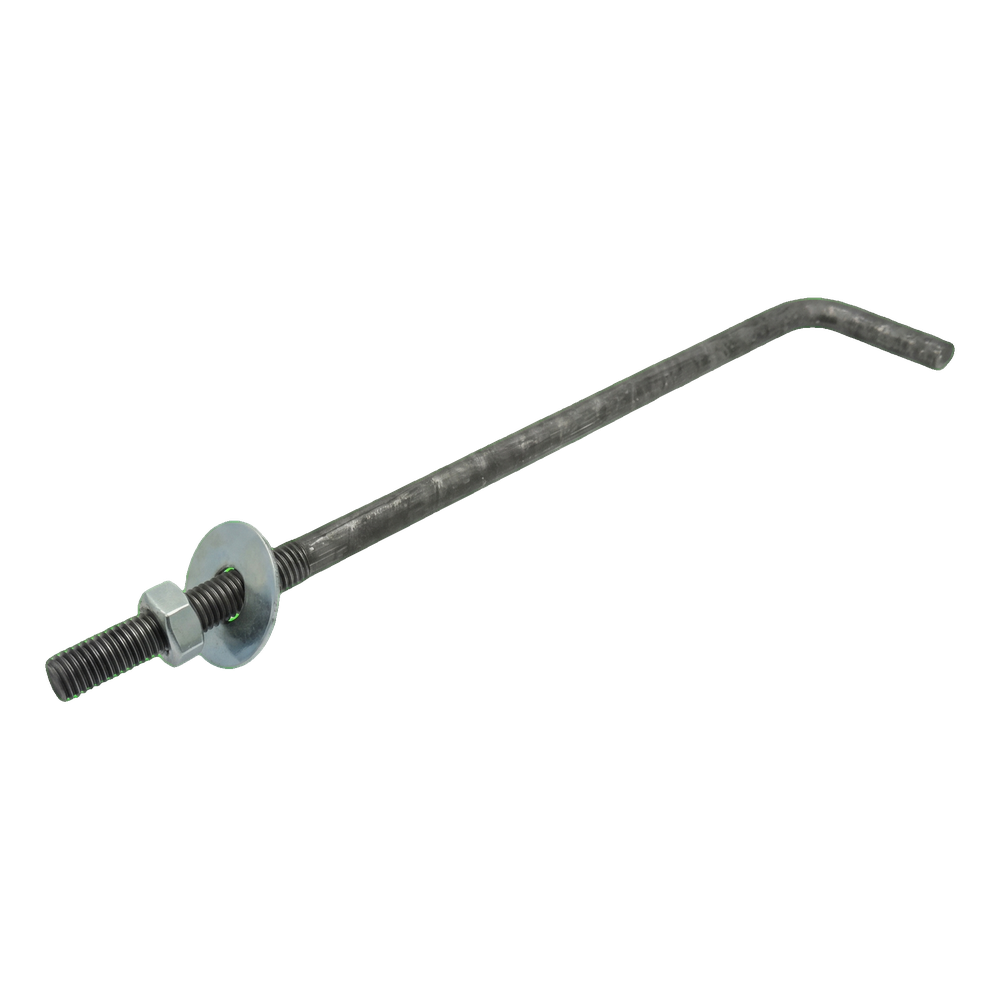

Elk anker wordt geleverd als set met een zeskantmoer en een ronde sluitring — zichtbaar op de productfoto's. Daardoor kan na levering direct met de montage worden begonnen, zonder dat er apart bevestigingsmateriaal hoeft te worden uitgezocht.
Verpakking

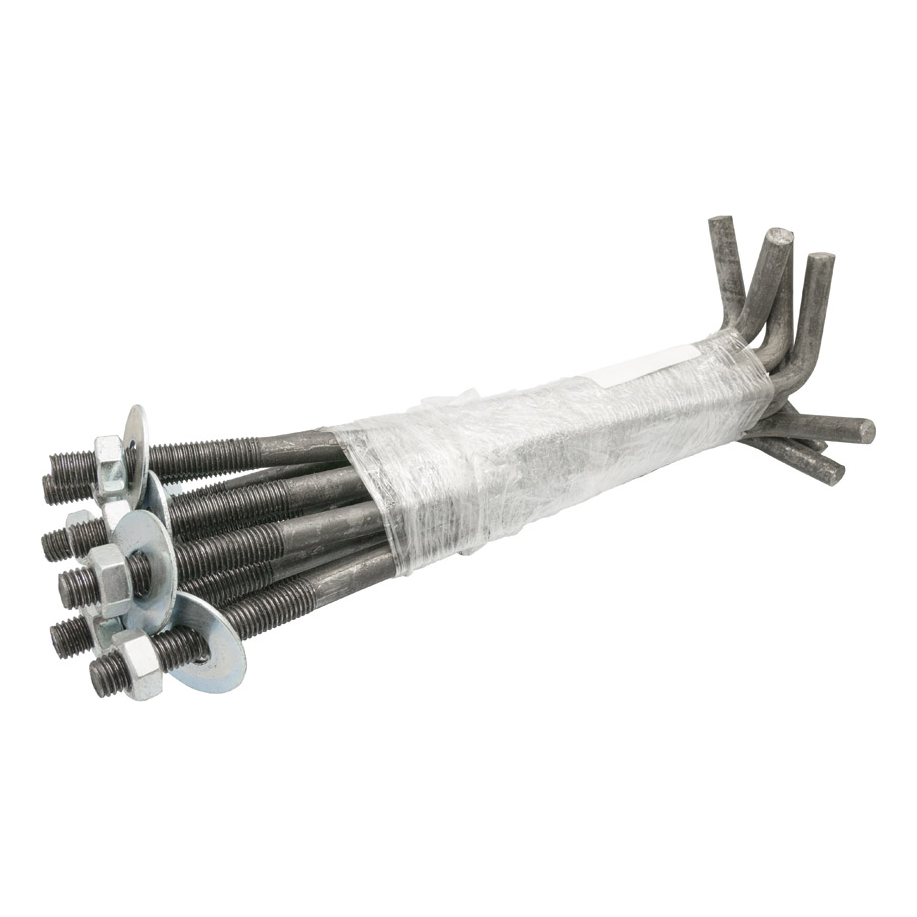

De ankers zijn per stuk verkrijgbaar. Op de foto is een verzamelbundel te zien, samengebonden met stretchfolie — een handige transportvorm bij grotere bestellingen voor de bouwplaats.
Technische gegevens
| Schroefdraadtype | M14 |
| Lengte [mm] | 450 |
| Coating | Zwart staal (onbehandeld) |
| Materiaal | Staal |
