Muurplaatanker L-vorm (gebogen draadbout) M12×350 mm – verzinkt
product unavailable
toevoegen aan verlanglijst
Beschrijving

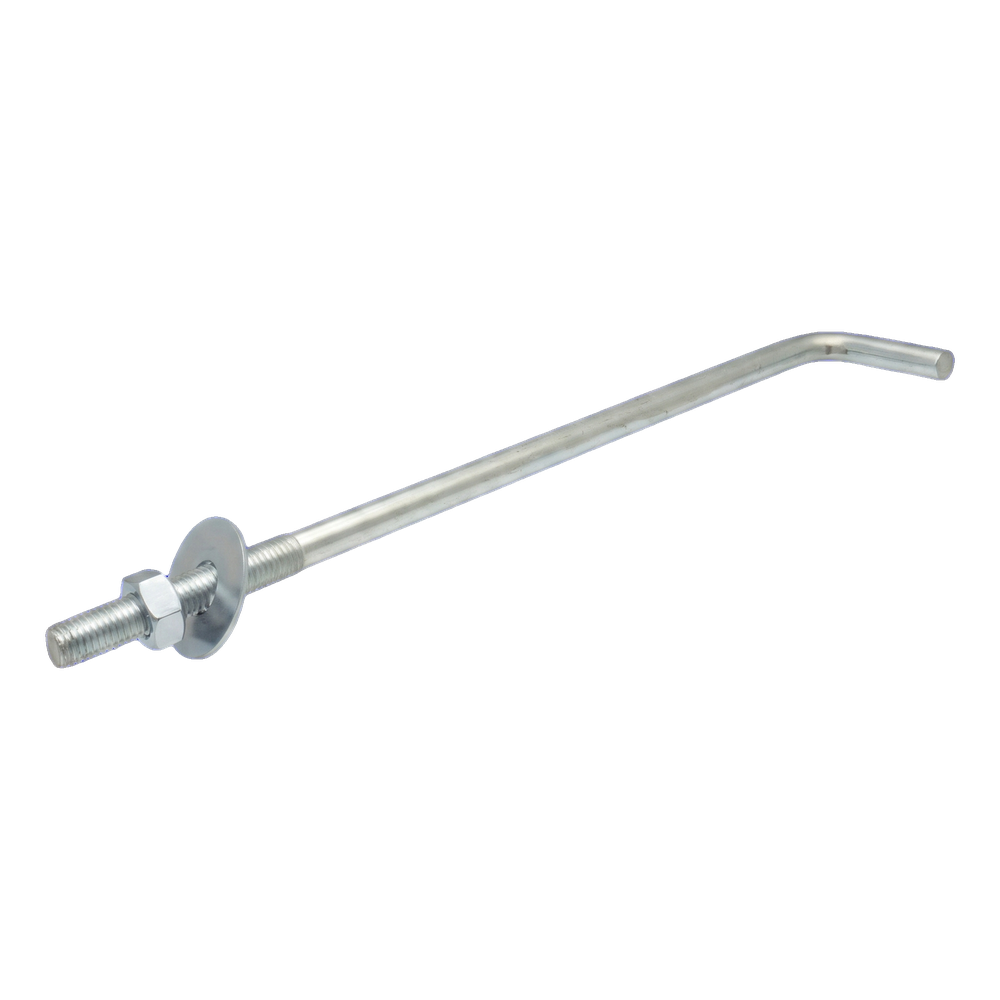

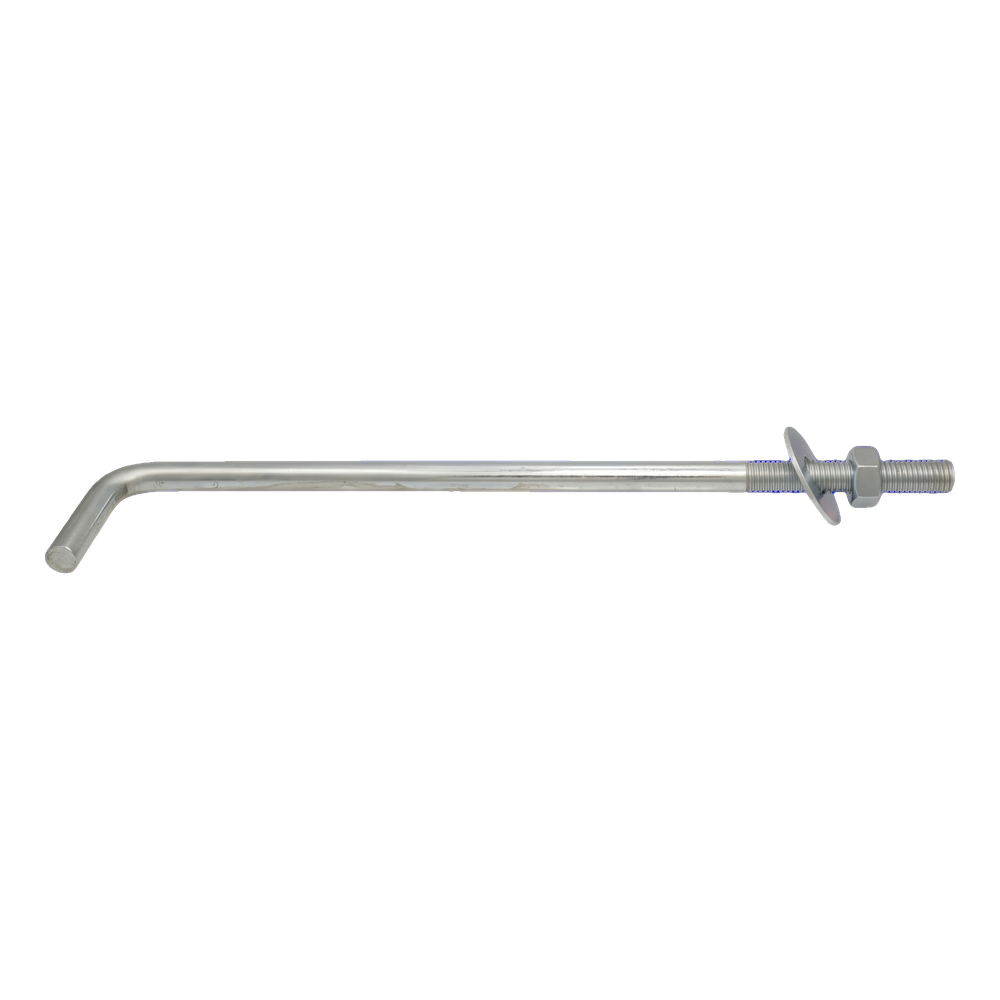

Muurplaatanker L-vorm (gebogen draadbout) M12×350 mm – verzinkt

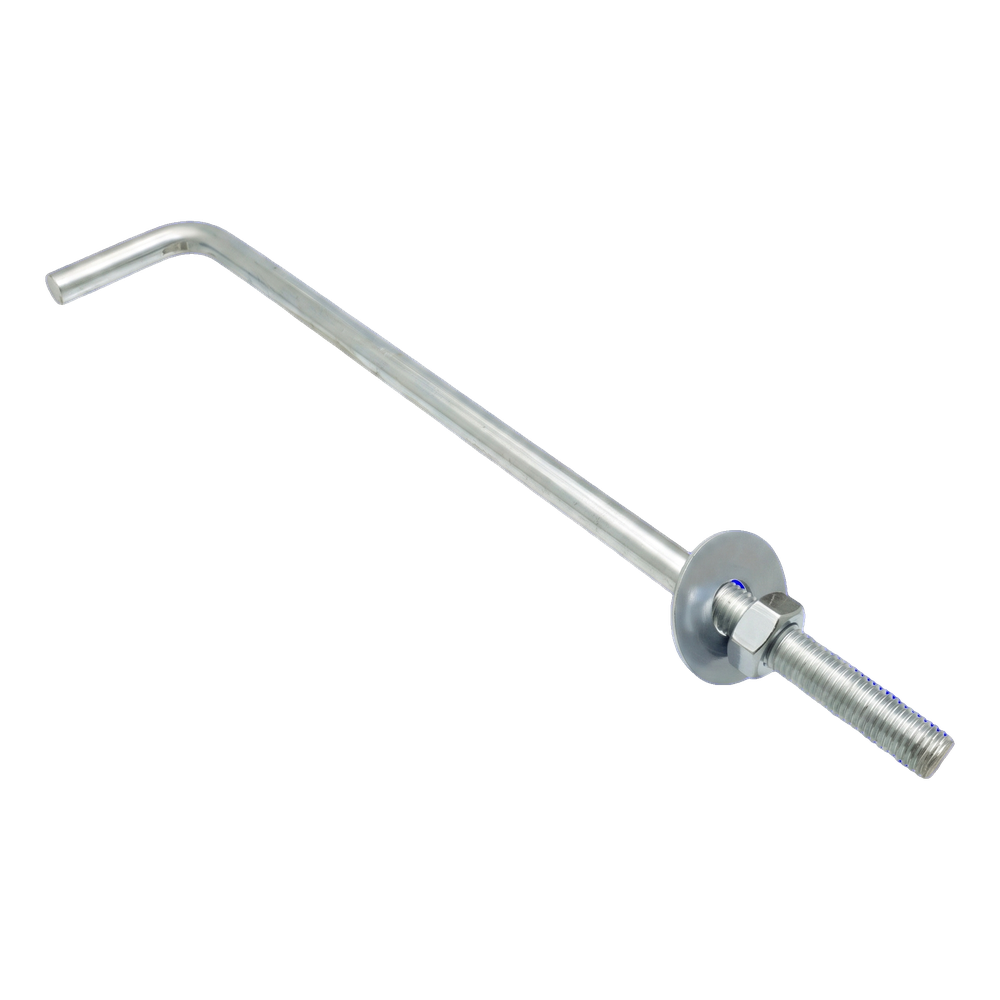

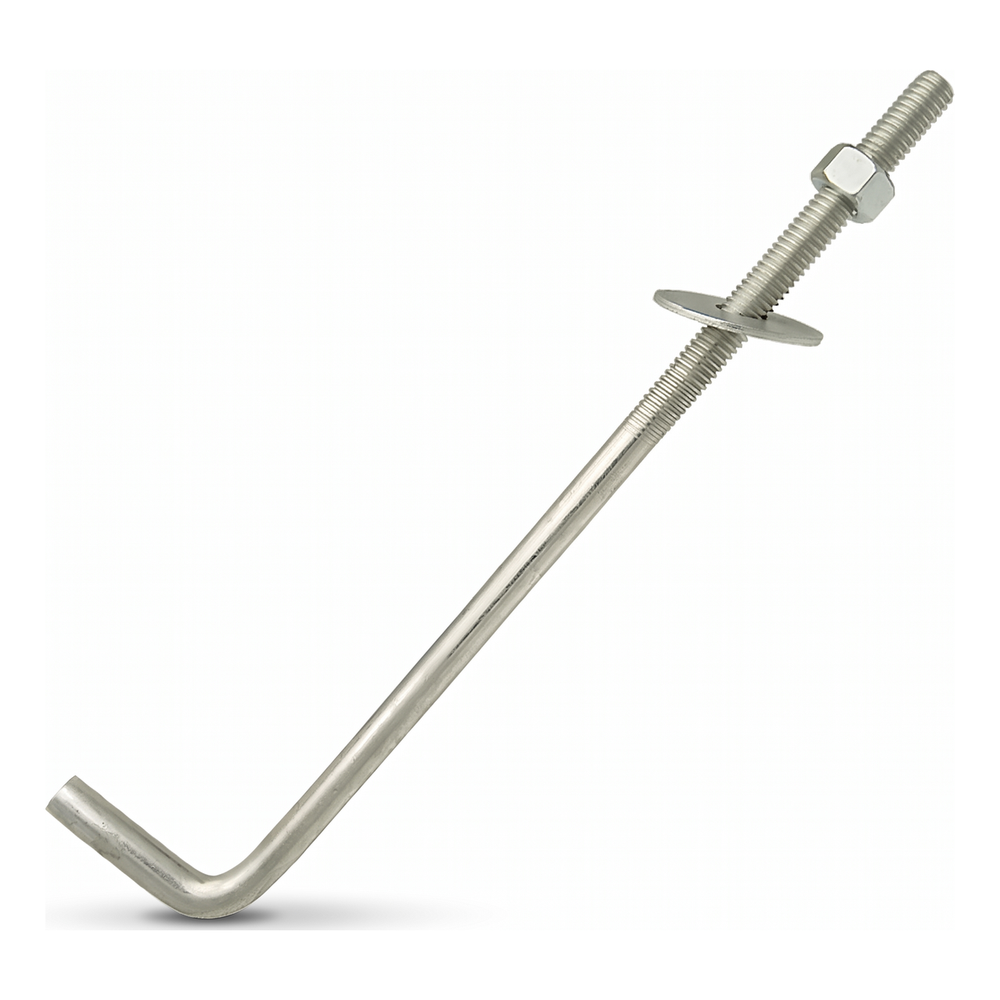

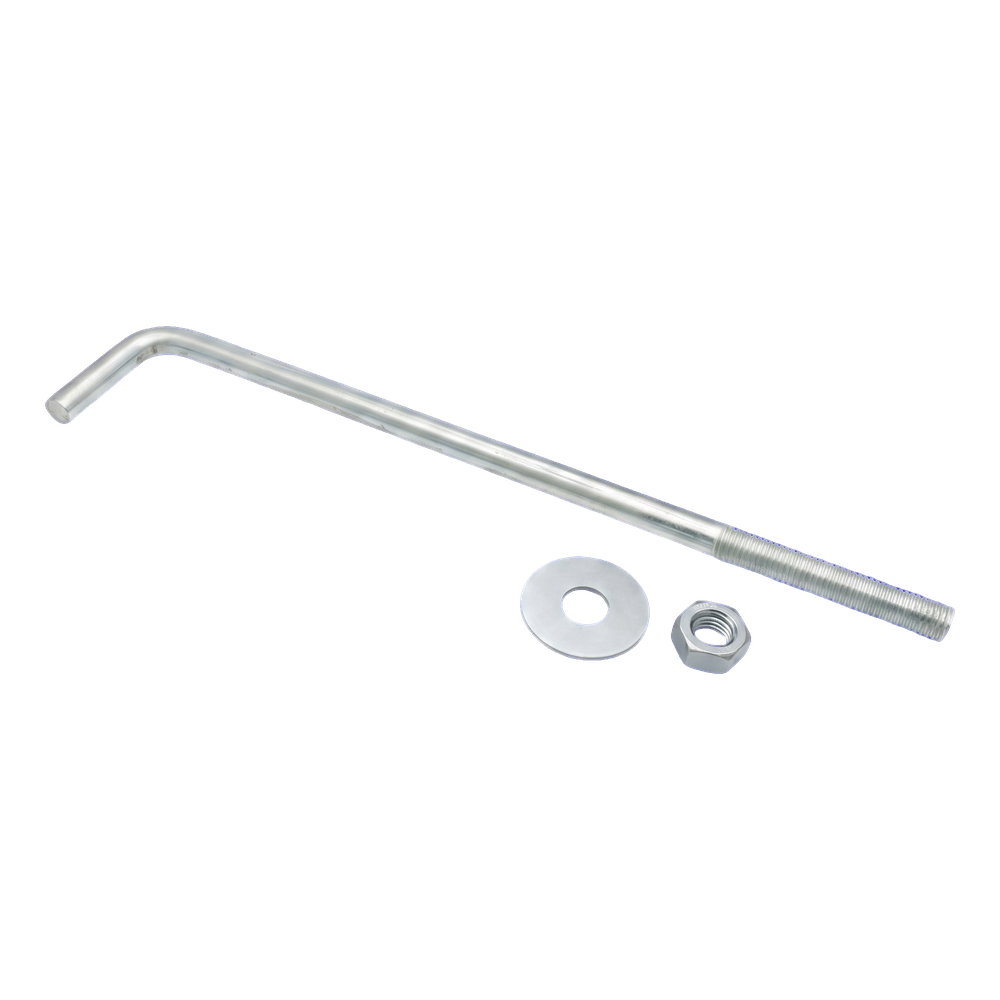

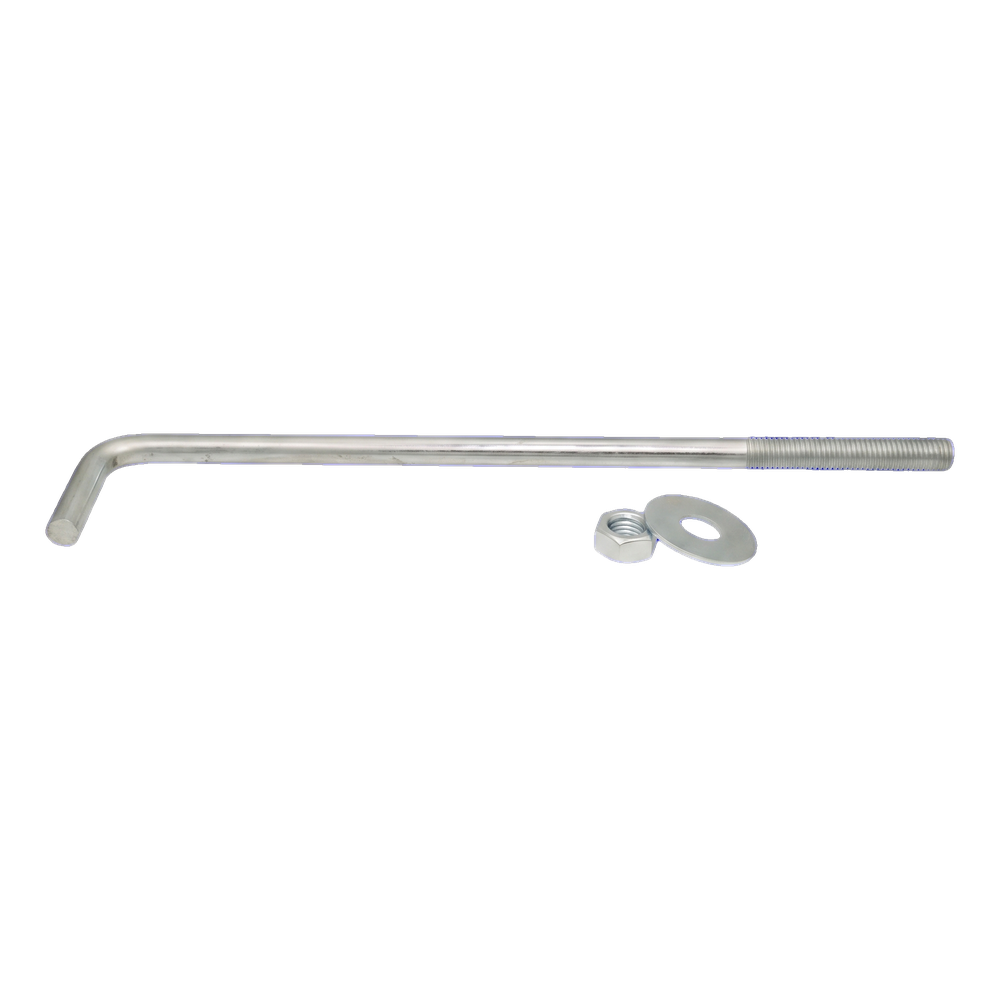

Muurplaatanker L-vorm (haakbout) dient voor de duurzame verankering van de muurplaat in een betonnen ringbalk. De gebogen staaf met M12-draad en een lengte van 350 mm wordt in het verse beton van de ringbalk geplaatst — nadat het beton is uitgehard, steekt het draadgedeelte boven de ringbalk uit, zodat de muurplaat met een moer en sluitring kan worden vastgezet. Het element wordt geleverd samen met een zeskantmoer en een ronde sluitring, wat het samenstellen van materialen op de bouwplaats versnelt.
Toepassing
- Bevestigen van muurplaten aan gewapend-betonnen ringbalken in houtskeletbouw en traditionele bouw
- Verankeren van houten dorpels en constructiebalken in beton
- Montage van dakonderconstructies — traditionele en geprefabriceerde dakstoelen
Opbouw van de anker

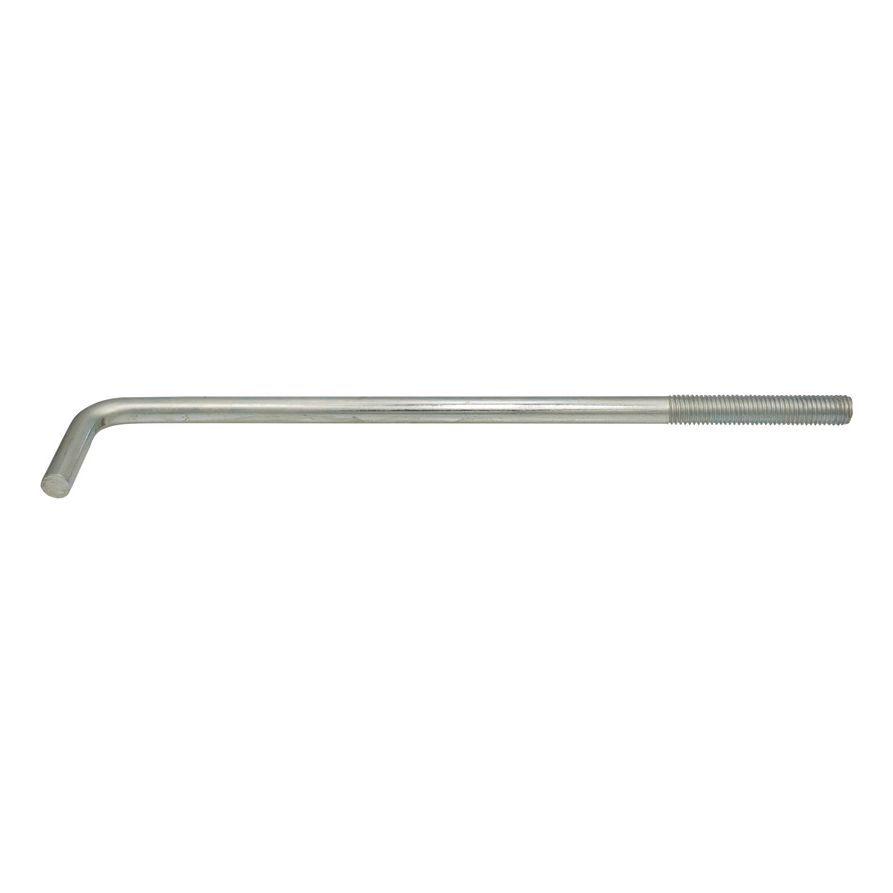

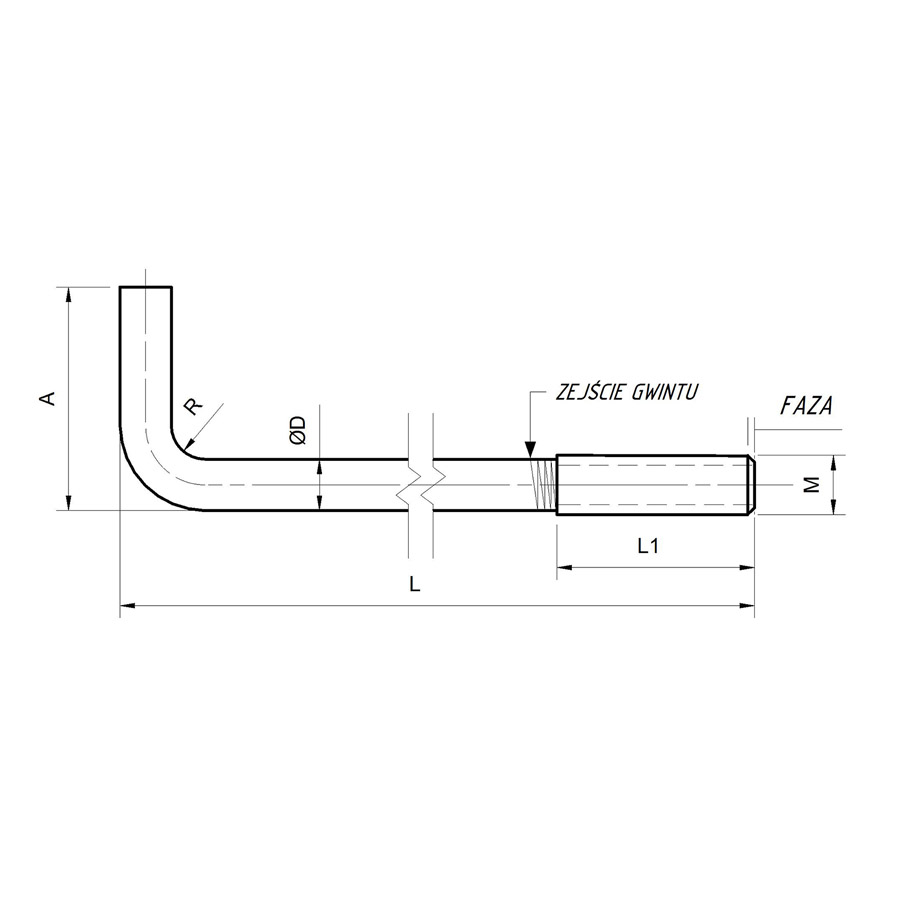

Het anker heeft de vorm van de letter L — het onderste, gebogen deel (verticale arm A) wordt in het beton ingegoten en zorgt voor mechanische verankering. Het rechte deel van de staaf is over de lengte L1 voorzien van metrische M12-draad, met een afschuining die het opdraaien van de moer vergemakkelijkt. De technische tekening toont de aanduidingen: L — totale lengte, A — hoogte van de gebogen arm, ØD — diameter van de staaf, R — buigradius, L1 — lengte van het draadgedeelte, M — draadmaat.
Het verzinkte oppervlak biedt bescherming tegen corrosie in het alkalische milieu van vers beton en tijdens opslag op de bouwplaats. De 90°-buiging van de arm zorgt voor een betrouwbare verankering in de ringbalk — uittrekkrachten worden via een mechanische vergrendeling op het beton overgedragen en niet uitsluitend door wrijving.
Technische gegevens
| Schroefdraadtype | M12 |
| Lengte [mm] | 350 |
| Coating | Verzinkt |
| Materiaal | Staal |
