Muurplaatanker L-vorm (gebogen draadanker) M12 × 500 mm, zwart
product unavailable
toevoegen aan verlanglijst
Beschrijving
Gebogen schroefanker type L (muurplaatanker) M12 × 500 mm, zwart
Muurplaatanker type L (gebogen haakbout) met schroefdraad M12 en een lengte van 500 mm in zwarte uitvoering, zonder corrosiewerende coating. Dient voor het duurzaam verankeren van houten muurplaten in een betonnen ringbalk of metselwerk muur — een onmisbaar element bij de bouw van een dakstoel, en ook bij de montage van draagconstructies voor fotovoltaïsche installaties op hellende daken.
Toepassing
- Verankeren van houten muurplaten in betonnen ringbalken
- Bevestigen van houten onderliggers en funderingsbalken aan muren
- Verankeren van elementen van de dakconstructie vóór het aanbrengen van de dakbedekking
- Bevestigen van elementen van draagconstructies voor PV-installaties op hellende daken
Het gebogen uiteinde van het anker (L-haak) wordt in het beton van de ringbalk ingestort en zorgt voor een mechanische vergrendeling tegen uittrekken. Het gedeelte met schroefdraad, voorzien van moer en sluitring, steekt boven de muurplaat uit, waardoor deze nauwkeurig kan worden aangedrukt en versteld.
Opbouw van het anker

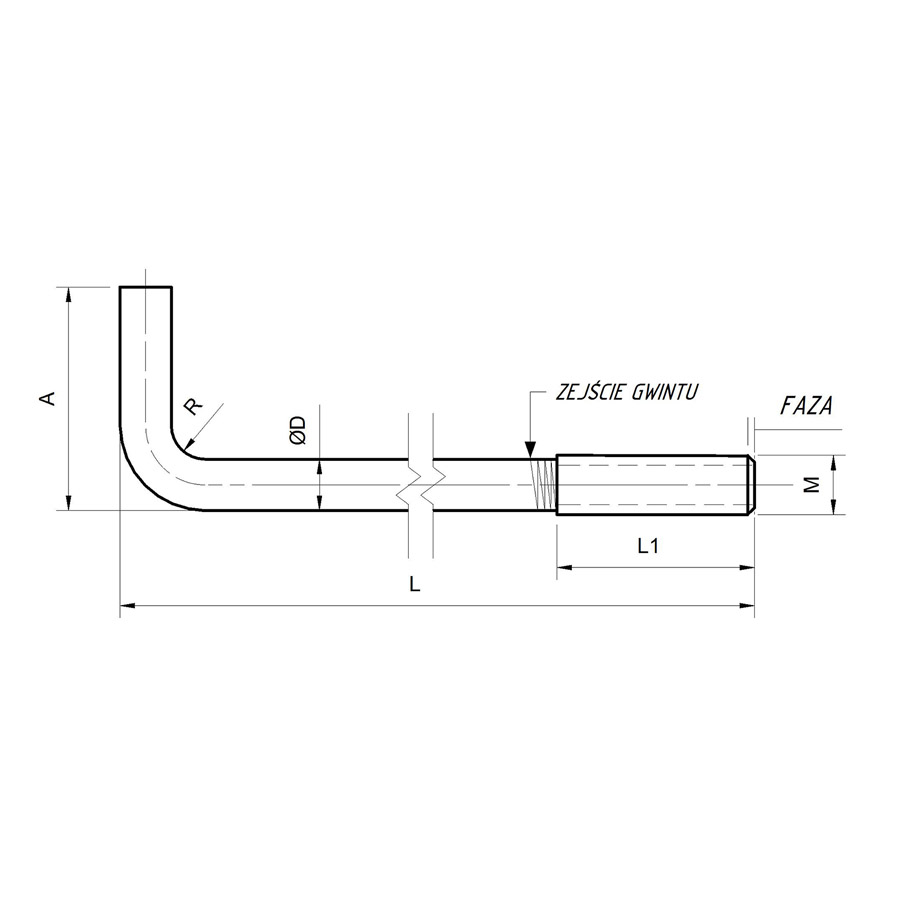

Het anker bestaat uit een rechte stalen pen die aan de ene kant eindigt in een ombuiging onder een hoek van 90° (L-haak die in de ringbalk wordt ingestort) en aan de andere kant in een gedeelte met metrische schroefdraad M12. Op de technische tekening van de fabrikant zijn de belangrijkste constructieafmetingen te zien: totale lengte L, lengte van het draadgedeelte L1, diameter van de pen ØD, hoogte van de ombuiging A, buigradius R en draadmaat M. Het draadeinde heeft een afschuining die het opdraaien van de moer vergemakkelijkt.
Inhoud van de set

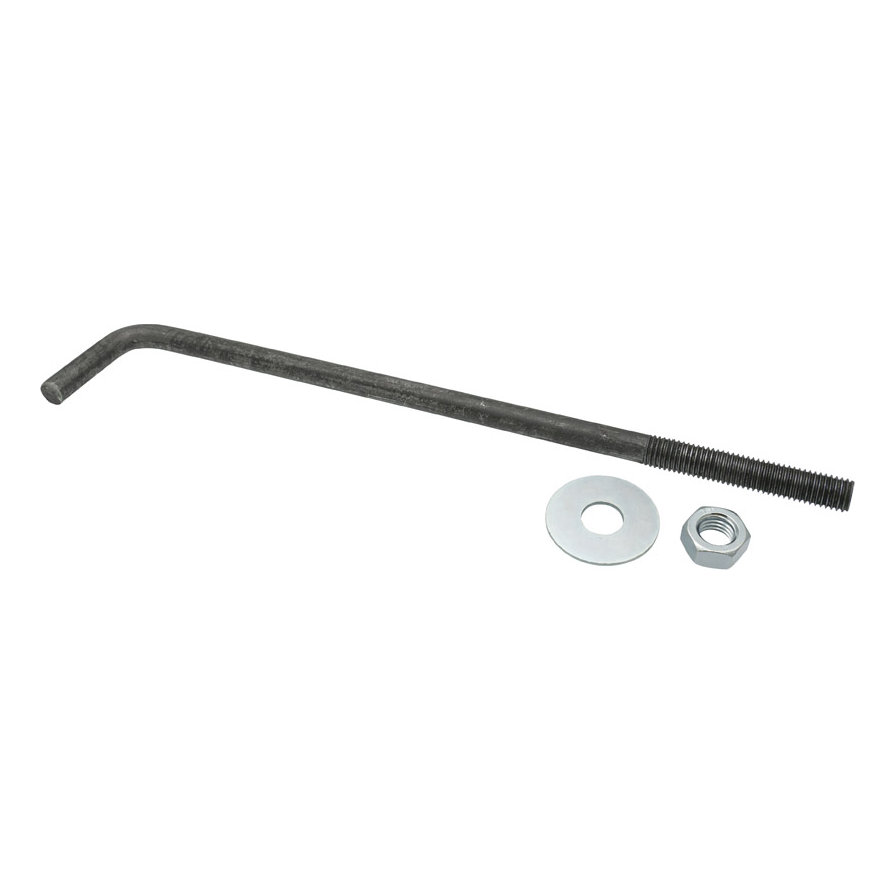

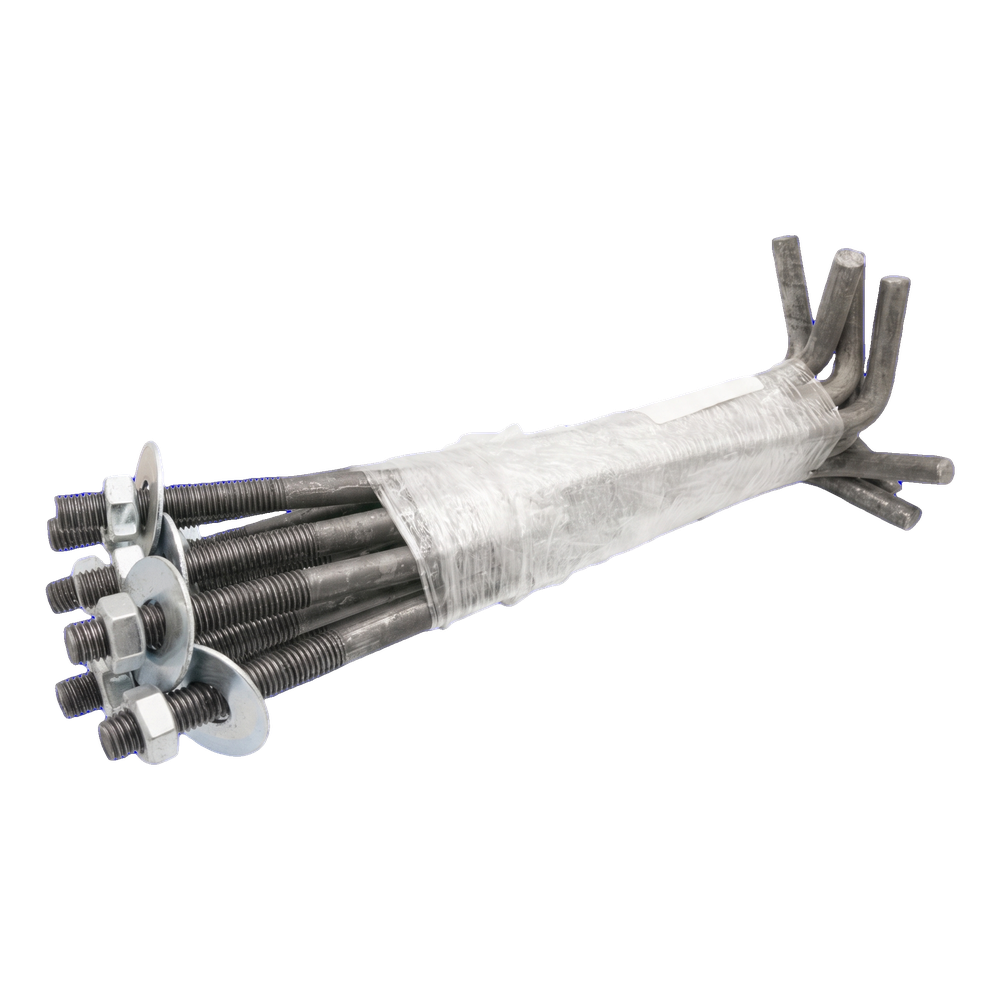

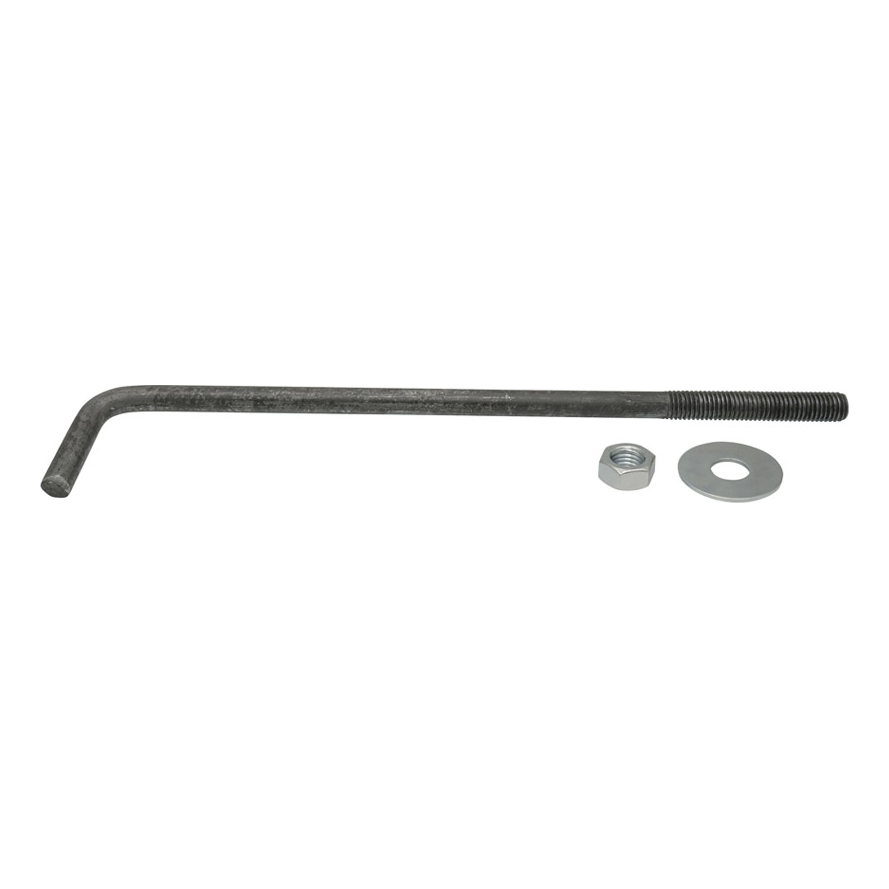

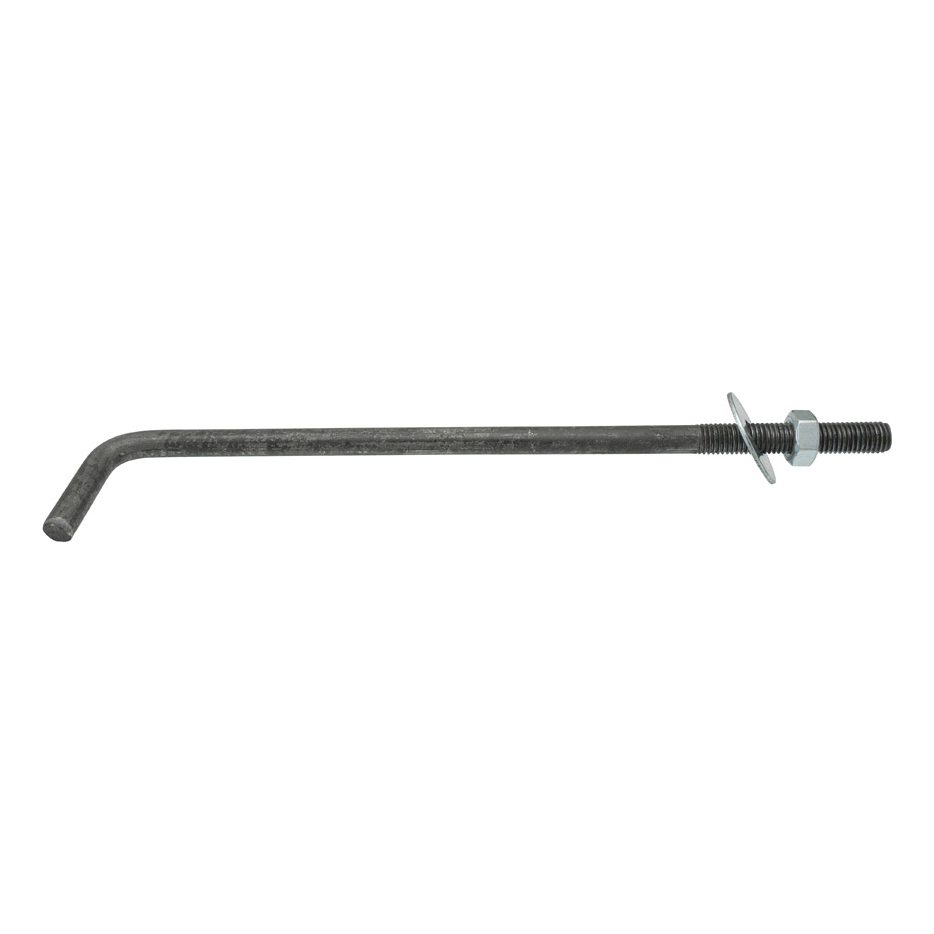

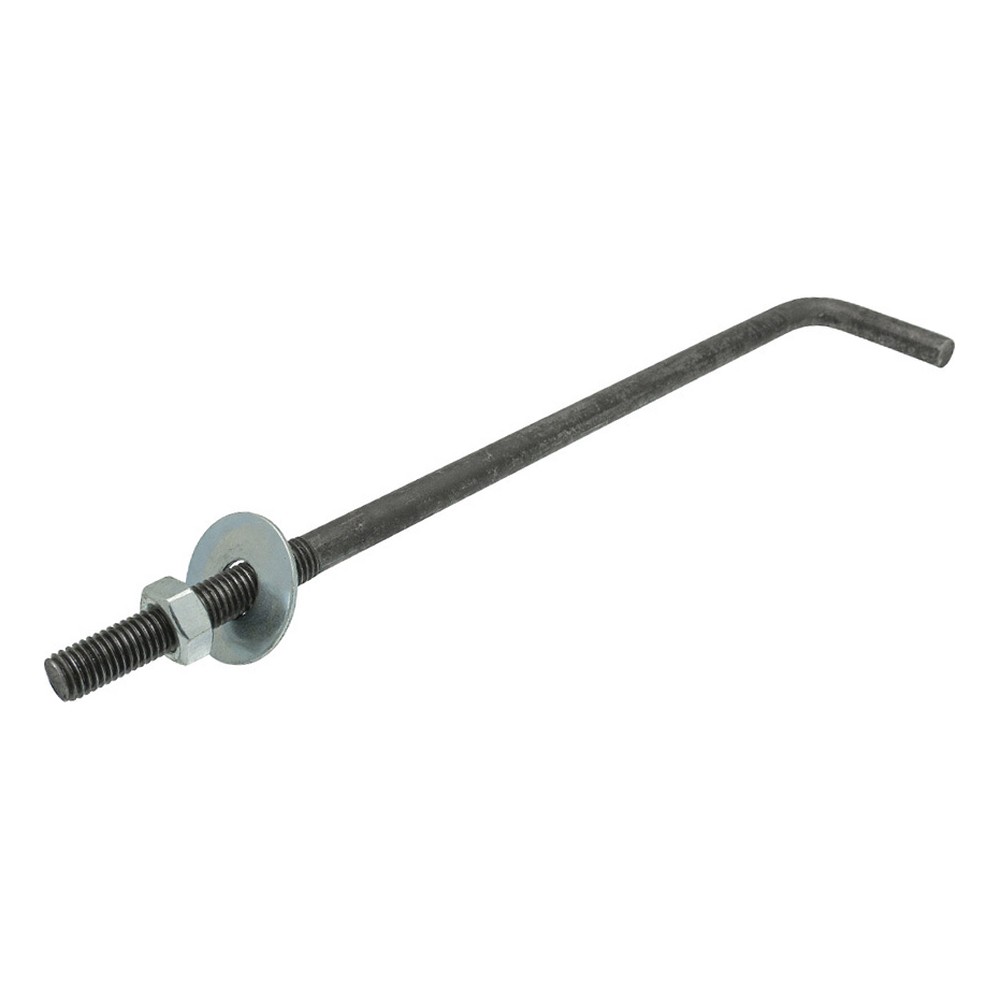

Elk anker wordt geleverd als set met een zeskantmoer M12 en een vergrote sluitring, zoals te zien is op de productfoto's. Hierdoor hoeft u geen bevestigingsmateriaal apart te bestellen — het product is direct klaar voor montage op de bouwplaats.
Maatserie

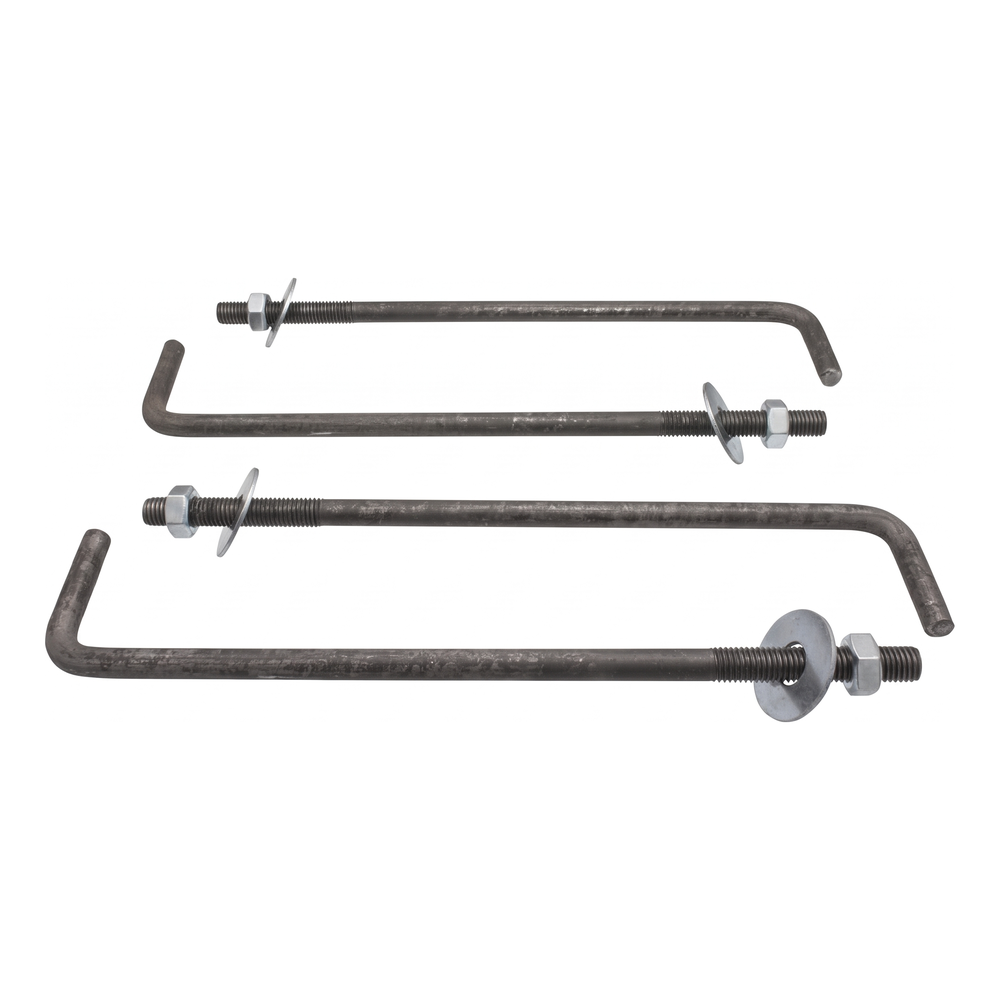

Muurplaatankers type L zijn verkrijgbaar in verschillende lengtes en draaddiameters, zodat u de variant kunt kiezen die past bij de dikte van de ringbalk en de doorsnede van de muurplaat. De getoonde variant is M12 x 500 mm in zwarte uitvoering (zonder coating).
Technische gegevens
| Schroefdraadtype | M12 |
| Lengte [mm] | 500 |
| Coating | Zwart staal (onbehandeld) |
| Materiaal | Staal |
