Loopwagen 3-rollen voor hangschuifpoorten voor profiel 60x60 2 stalen rollen 1 van kunststof
product unavailable
toevoegen aan verlanglijst
Beschrijving
3-wiel loopwagen voor hangende schuifpoorten – profiel 60x60 mm, 200 kg

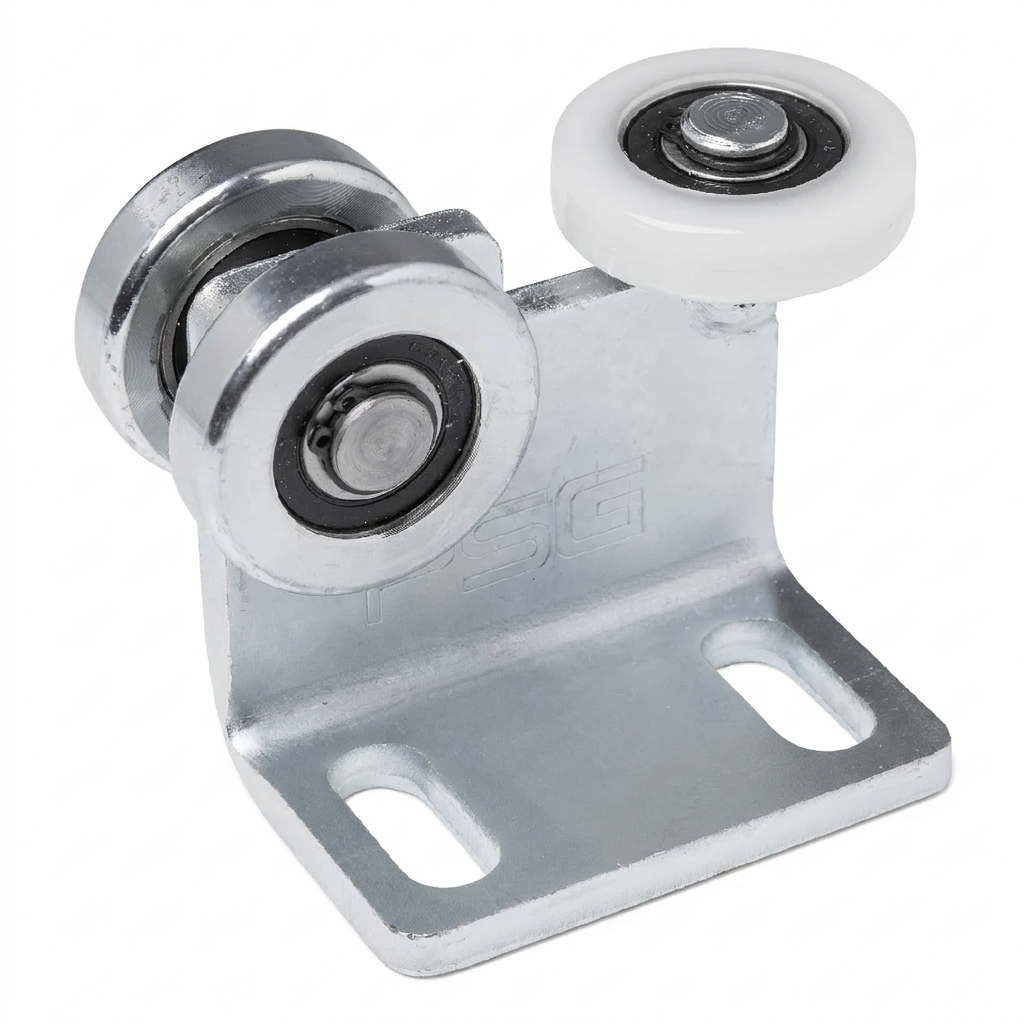

3-wiel loopwagen voor hangende schuifpoorten is een nauwkeurig vervaardigd rijdend element bestemd voor systemen van hangende schuifpoorten op een profiel van 60×60 mm. Uitgerust met twee stalen wielen en één wiel van kunststof, zorgt hij voor een soepele en stille werking van de toegangspoort bij een maximale belasting van 200 kg.
De constructie van de loopwagen is gebaseerd op een massieve hoekstaal van gegalvaniseerd staal, wat een hoge corrosiebestendigheid en een lange levensduur bij wisselende weersomstandigheden garandeert. De wielen zijn gemonteerd op kogellagers die de rolweerstand minimaliseren, wat resulteert in een lichte en storingsvrije beweging van het poortvleugel — zelfs bij zware belastingen.
Constructie en werkingsprincipe
De loopwagen bestaat uit drie wielen met een diameter van 51 mm — twee verticale stalen wielen geleiden de poort langs de onderste flens van het draagprofiel, terwijl het derde wiel van kunststof, horizontaal geplaatst, het poortvleugel van opzij stabiliseert en zijdelingse afwijkingen en trillingen elimineert. Deze opstelling zorgt voor een betrouwbare driezijdige geleiding in het profiel van 60×60 mm.
De montagebasis met sleutelgaten maakt het mogelijk de positie van de loopwagen ten opzichte van het poortvleugel in te stellen, wat een nauwkeurige afstelling tijdens de montage en latere correctie tijdens gebruik vergemakkelijkt.

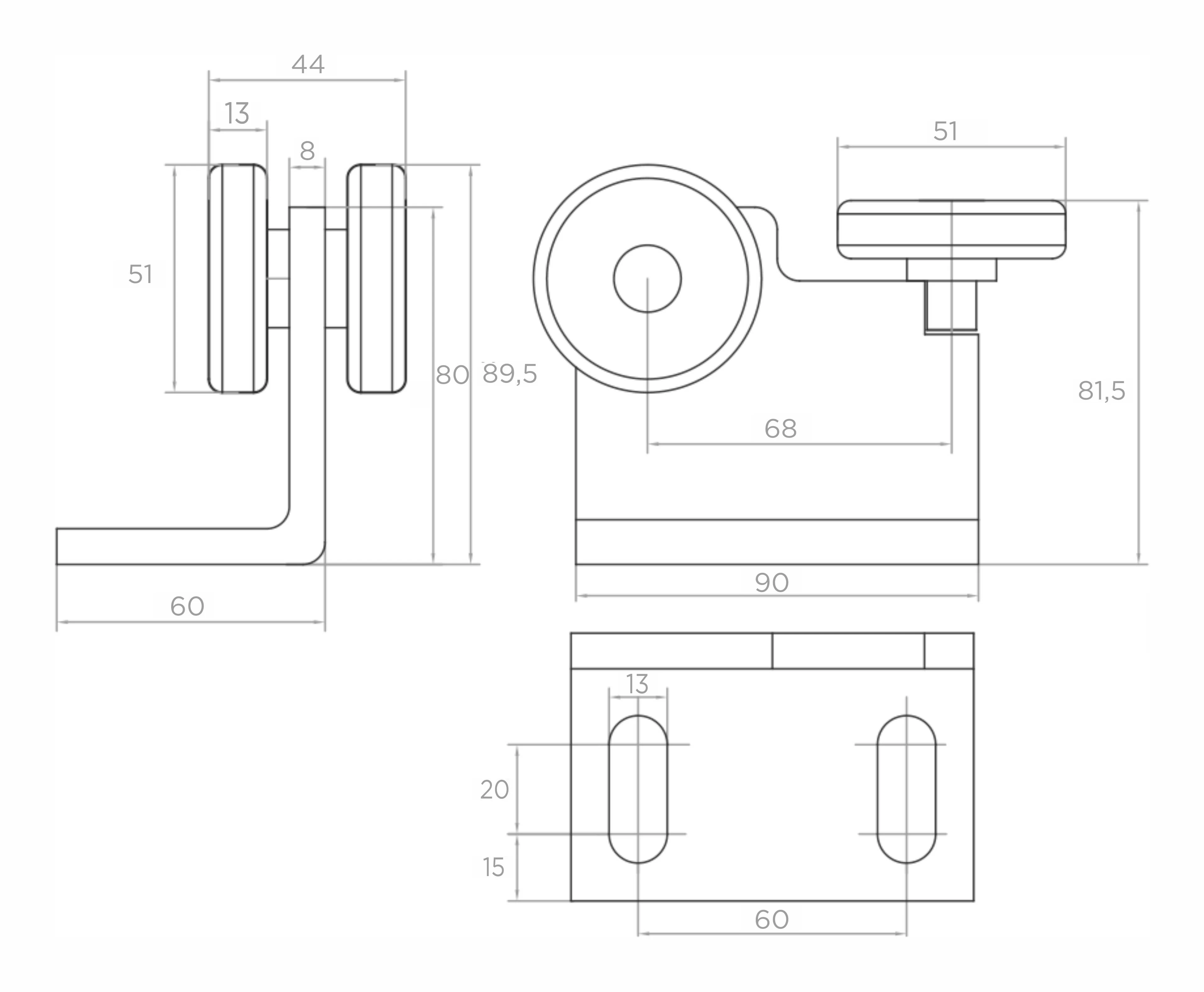

Afmetingen en montagegegevens
- Totale hoogte van de loopwagen: 89,5 mm
- Hoogte tot de as van de verticale wielen: 80 mm
- Hoogte tot de bovenkant van het horizontale wiel: 81,5 mm
- Diameter van de wielen (staal en kunststof): 51 mm
- Totale breedte van de verticale wielen: 44 mm
- Breedte van één wiel: 13 mm
- Hartafstand tussen de wielen (verticaal – horizontaal): 68 mm
- Wanddikte van het hoekstaal: 8 mm
- Afmetingen van de montagebasis: 90 × 60 mm
- Sleutelgaten: breedte 13 mm, lengte 20 mm
- Hartafstand van de montagegaten: 60 mm
- Afstand van de asas tot de rand van de basis: 15 mm
Gebruiksparameters
- Maximale belasting: 200 kg
- Geleidingsprofiel: 60×60 mm
- Wielen: 2 stalen + 1 van kunststof
- Materiaal hoekstaal: gegalvaniseerd staal
- Lagers: kogellagers
- Gewicht: 1,075 kg
- Verpakkingsvolume: 810 cm³
- EAN: 5903313204552
De loopwagen is montageklaar — bevestigd met bouten door de sleutelgaten in de basis direct aan de constructie van het poortvleugel. De langwerpige vorm van de gaten maakt positieafstelling over enkele millimeters mogelijk, wat essentieel is bij het uitlijnen van de poort na installatie.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Type rijsysteem | Hangsysteem |
| Producttype | Losse wagen |
| Aantal rollen [szt.] | 3 |
| Max. draagvermogen [kg] | 200 |
| Materiaal wieltjes | Staal |
| Constructie wagen | Vast |
| Maat looprail | 60x60x4 |
