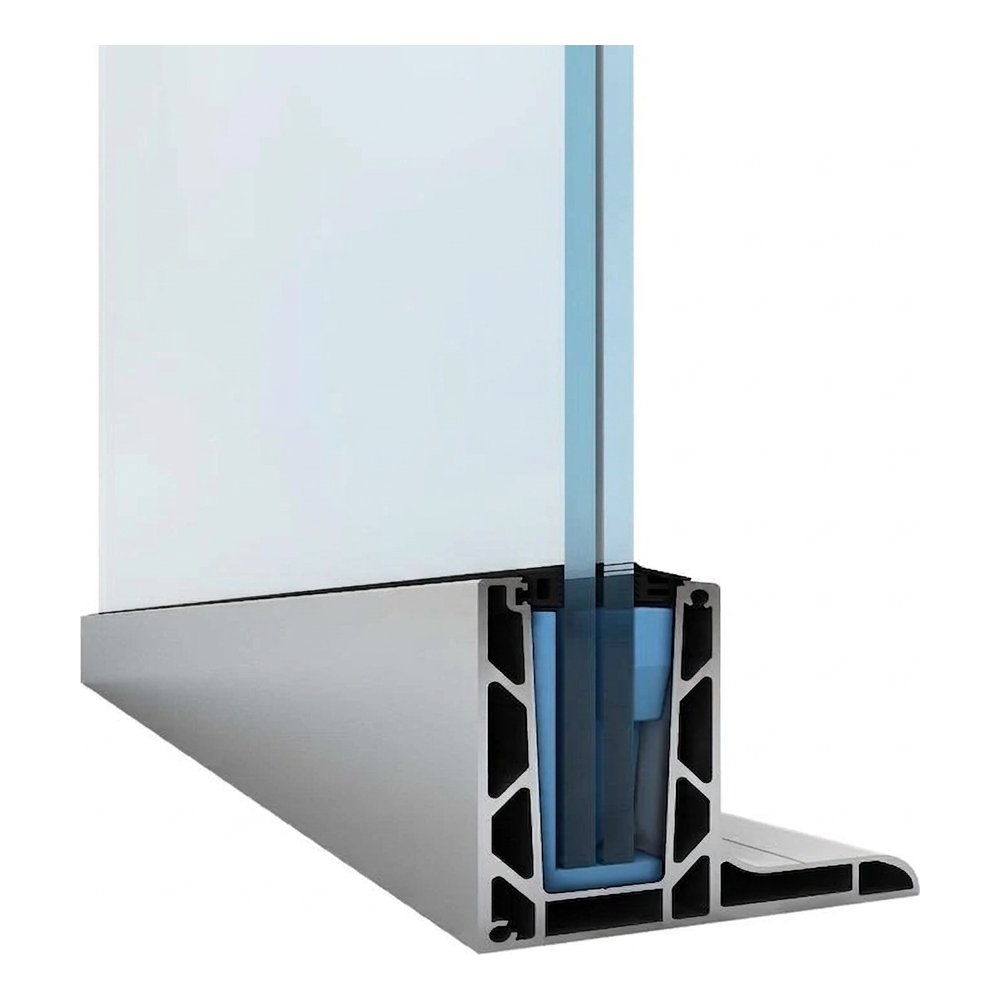

Kozza KE 105 – aluminium L-profiel voor volledig glazen balustrades 5000 mm

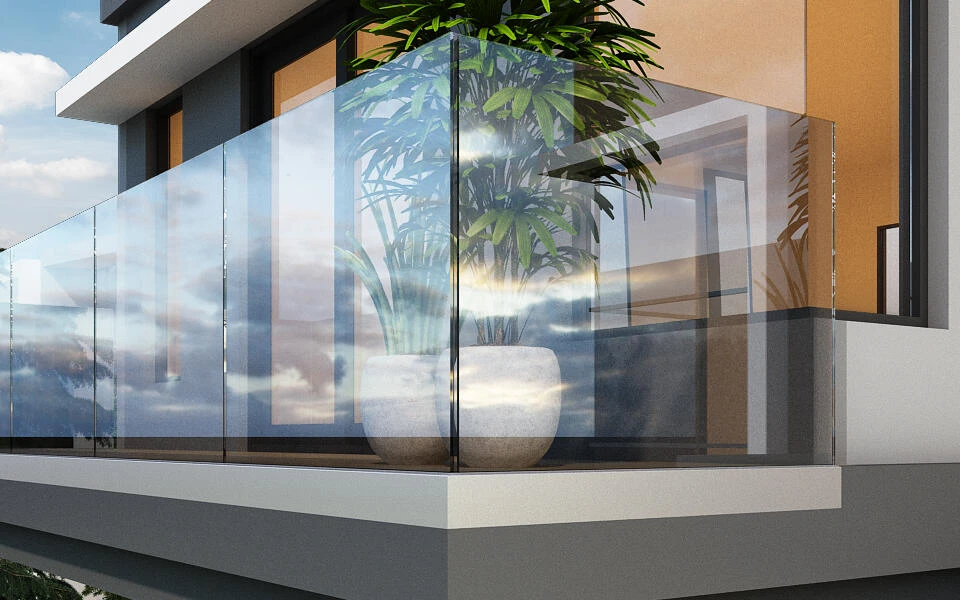

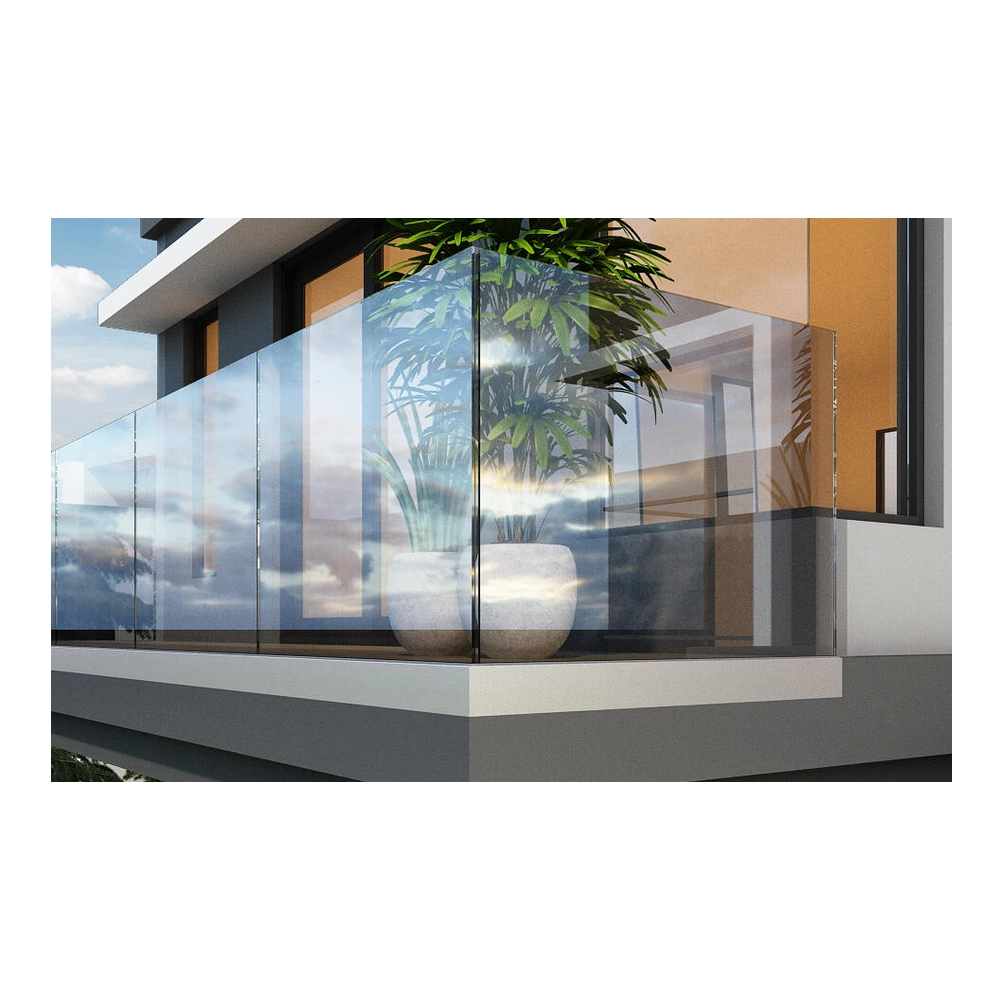

Kozza KE 105 is een L-vormig aluminium kamerprofiel ontworpen voor de bouw van volledig glazen balustrades. Het is ontwikkeld conform de eisen van architecten en presteert uitstekend in zowel woonruimtes als in grote commerciële objecten — hotels, winkelcentra of kantoorgebouwen. Dankzij de longitudinale bevestiging van bovenaf wordt het profiel direct gemonteerd op de rand van de vloerplaat of attiek, waardoor een minimalistische, vrijwel onzichtbare bevestigingslijn voor het glas ontstaat.

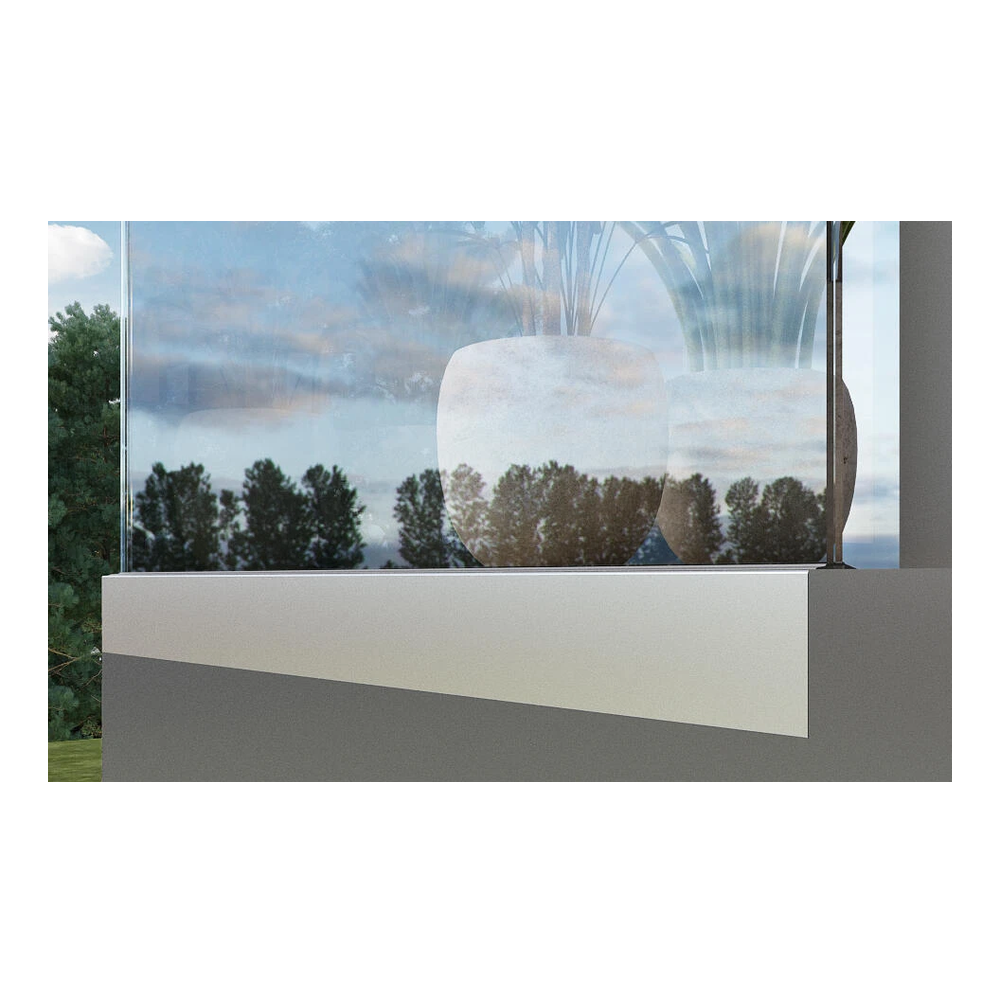

Het platte systeem in combinatie met matte anodisering garandeert een moderne, ingetogen esthetiek — het profiel domineert niet visueel en het glazen paneel wordt het hoofdelement van de balustrade. Het universele glasbereik van 12 tot 21,52 mm maakt het mogelijk om glazen panelen flexibel af te stemmen op de statische en ontwerpvereisten van elk project.

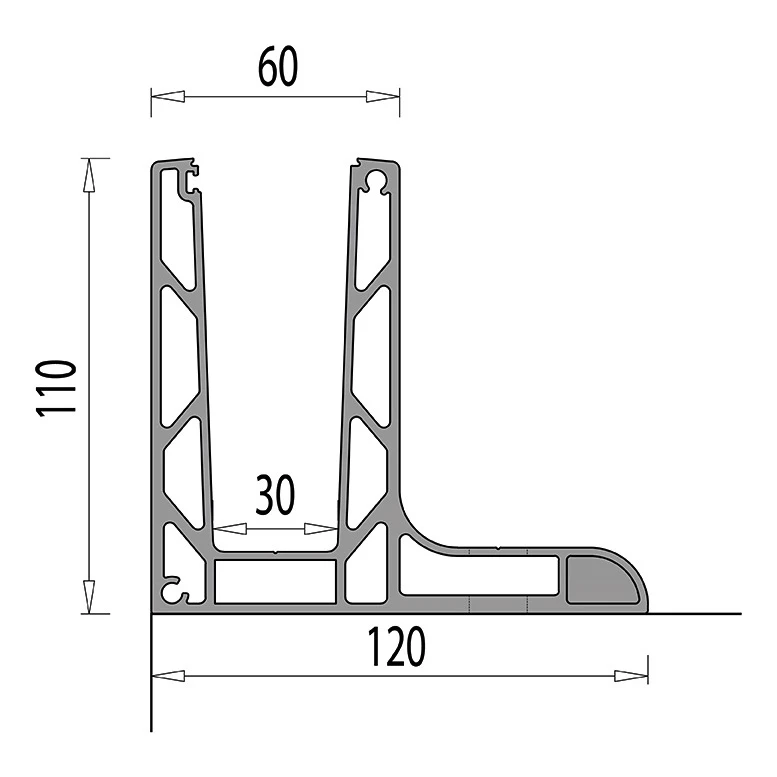

Technische parameters van het profiel

Montagegaten

Het profiel heeft 17 montagegaten verdeeld over de volledige lengte. De doorgaande gaten hebben een diameter van Ø 12 mm en de verdiepingen — Ø 29 mm. De hartafstand tussen de gaten bedraagt 300 mm, met een randafstand van 100 mm vanaf elk uiteinde van het profiel. Deze opstelling zorgt voor een gelijkmatige verdeling van de belastingen en snelle montage met mechanische of chemische ankers.

Glascompatibiliteit

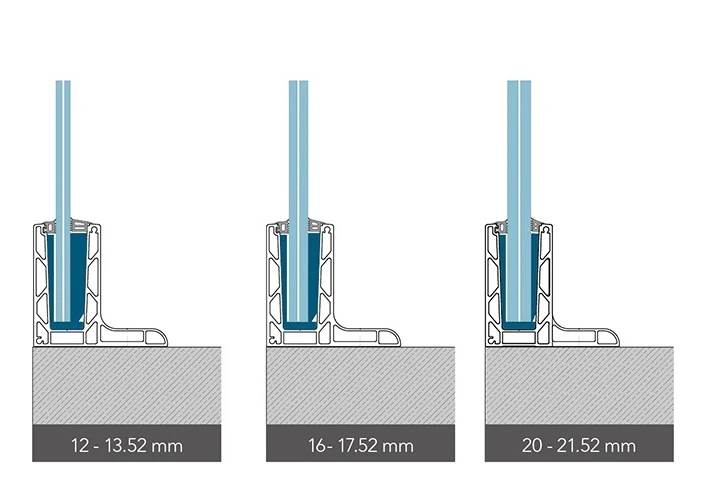

Profiel KE 105 werkt samen met drie glasdiktebereiken, waardoor afstemming op verschillende statische en ontwerpvereisten mogelijk is:

Verankeringsmethoden

Het Kozza KE 105 systeem biedt flexibiliteit bij het kiezen van de verankeringsmethode. Afhankelijk van de ondergrond en constructieve vereisten kan het profiel worden bevestigd met verschillende types ankers — mechanisch of chemisch. De illustratie toont drie varianten voor het plaatsen van het profiel in beton, waardoor de installateur de optimale oplossing kan kiezen voor het betreffende type constructie.

Belastingsweerstand — testresultaten

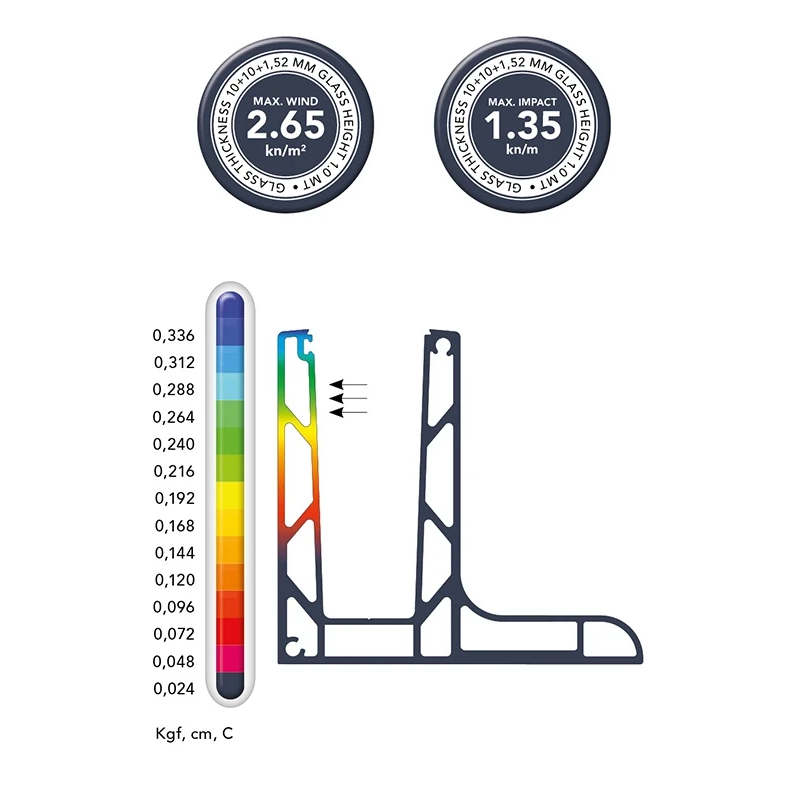

Profiel KE 105 met gelamineerd glas 10+10+1,52 mm met een hoogte van 1,0 m bereikt een maximale windbelasting van 2,65 kN/m² en een maximale impactweerstand van 1,35 kN/m. Numerieke analyse (FEM) bevestigt minimale verplaatsingswaarden zelfs bij extreme horizontale belastingen onder 500 kg (5000 N) per meter lengte van de profielbasis.

Maximale belastingen van KE-serie afhankelijk van glasdikte en -hoogte
