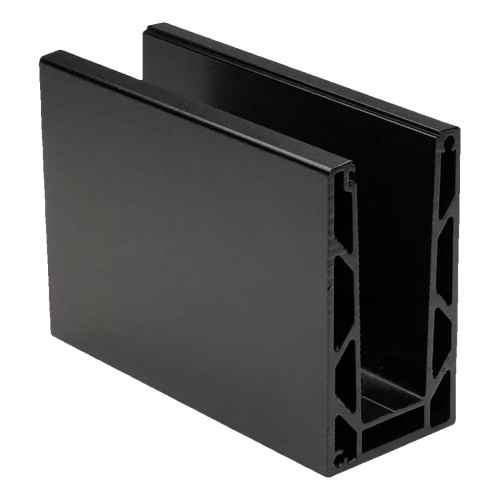

Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm zwart, bevestiging van bovenaf
product unavailable
toevoegen aan verlanglijst
Beschrijving

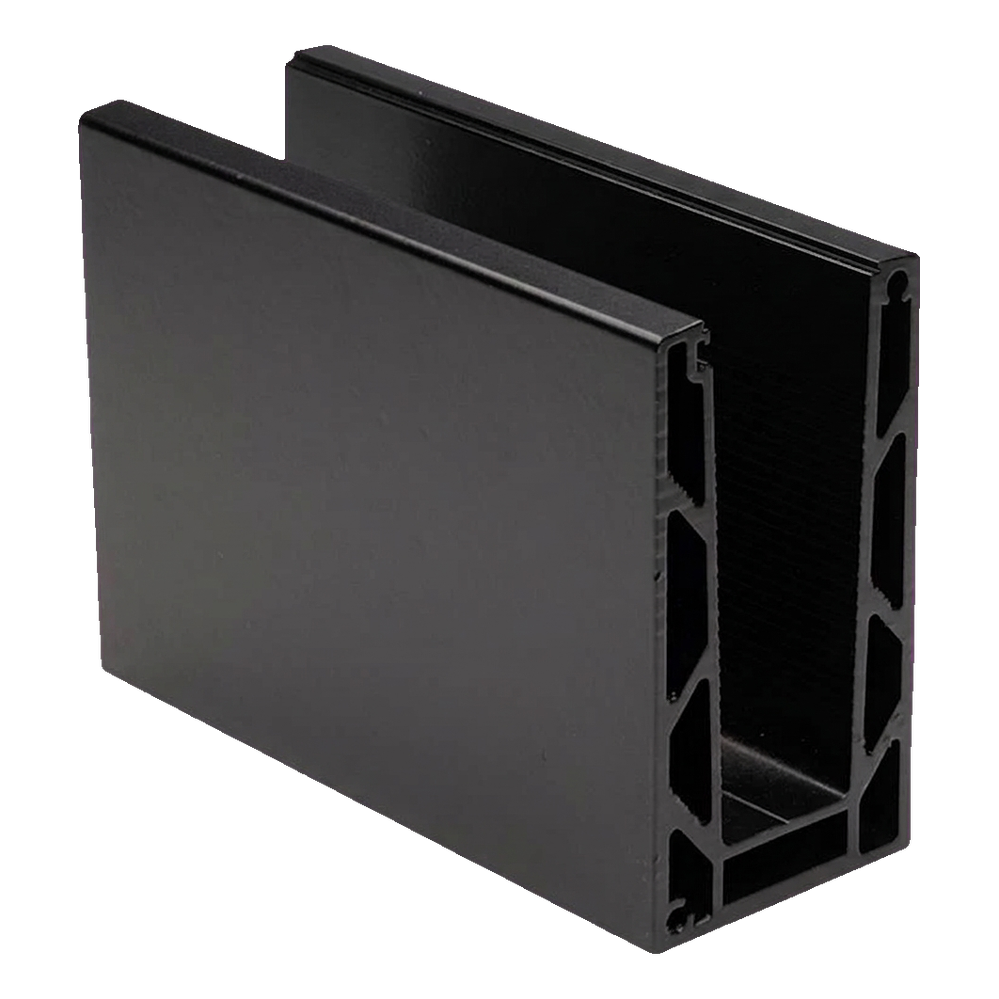

Kozza KE 100 – aluminium U-profiel voor geheel glazen balustrades 5000 mm zwart
U-kamer profiel voor geheel glazen balustrades uit de Kozza KE 100 serie is een oplossing ontworpen volgens de eisen van architecten en bestemd voor professionele realisaties — van woonruimtes tot commerciële objecten, zoals hotels en winkelcentra. Gemonteerd van bovenaf (vlak systeem), zorgt het voor een esthetische en veilige manier om gehard glas van 12 tot 21,52 mm dikte te plaatsen zonder zichtbare bevestigingselementen.
Het profiel met een lengte van 5000 mm wordt geleverd met fabrieksmatig uitgevoerde 17 montagegaten (Ø 12 mm met verdieping Ø 29 mm), verdeeld om de 300 mm — wat de montage op de bouwplaats aanzienlijk versnelt. De zwarte kleur van de poedercoating geeft de balustrade een modern, minimalistisch karakter, dat perfect past bij donkere raamkozijnen en interieur afwerkingelementen.

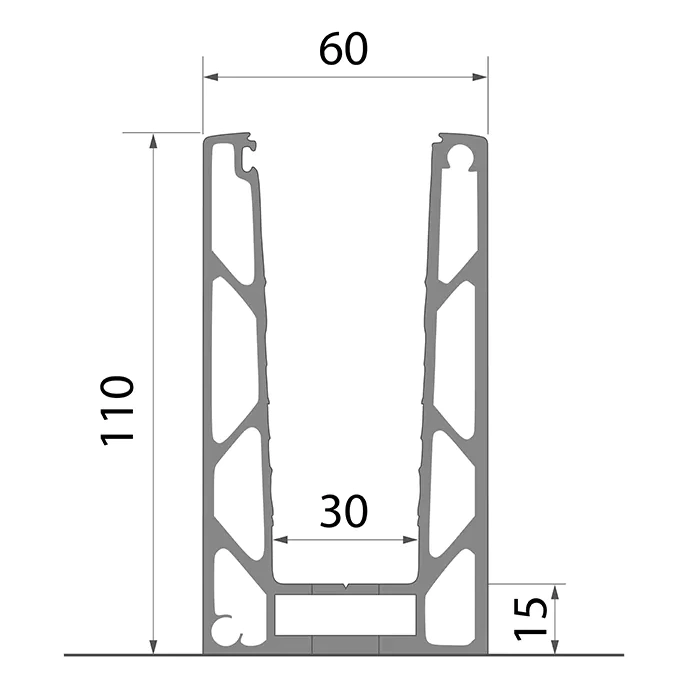

Technische parameters van het profiel
- Serie: KE 100
- Profiel lengte: 5000 mm
- Uitwendige breedte: 60 mm
- Hoogte: 110 mm
- Inwendige kanaal breedte: 30 mm
- Basis hoogte: 15 mm
- Glas dikte bereik: 12–21,52 mm
- Maximale glas hoogte: 120 cm
- Montage systeem: vlak, bevestiging van bovenaf
- Materiaal: aluminium EN AW 6063
- Kleur: zwart (poedercoating)
- Gewicht: 23 kg
- EAN: 5903313208277

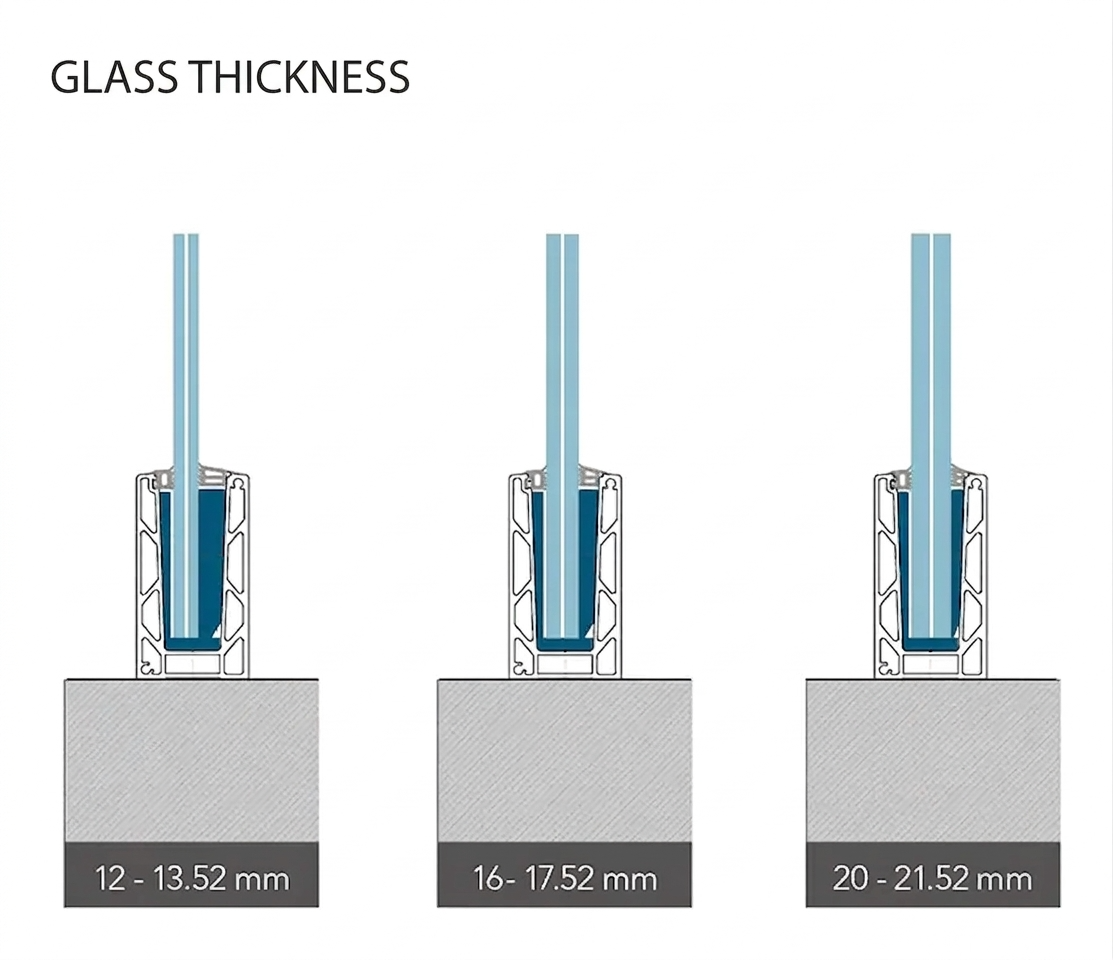

Compatibiliteit met glas diktes
Het KE 100 profiel ondersteunt drie bereiken van glasplaat diktes, waarmee de oplossing aangepast kan worden aan projectvereisten en geldende veiligheidsnormen:
- Glas 12–13,52 mm — standaard geharde en gelamineerde VSG platen
- Glas 16–17,52 mm — gelamineerde platen met verhoogde sterkte
- Glas 20–21,52 mm — dikke gelamineerde platen voor toepassingen met hoge belastingen
Afmetingen en verdeling van montagegaten
Het profiel heeft 17 doorgaande gaten met diameter Ø 12 mm met verdiepingen Ø 29 mm, waardoor de schroefkop verborgen kan worden. De gaten zijn symmetrisch verdeeld langs de profielas:
- Afstand van rand tot eerste gat: 100 mm
- Afstand tussen gaten: 300 mm
- Afstand van laatste gat tot rand: 100 mm
- Totale profiel lengte: 5000 mm
Verankering en montage
Het profiel wordt van bovenaf gemonteerd aan het vlak van de ondergrond (bijv. plafond, attiek, balkonrand). Verankering wordt uitgevoerd met schroeven door fabrieksmatig voorbereide gaten met verdiepingen. Het uitstekende deel van het profiel (20 mm onder de basis) wordt in de voorbereide ondergrond geplaatst, wat een stabiele en duurzame verbinding garandeert.
Maximale glas hoogte
Het KE 100 profiel maakt montage van glasplaten met een maximale hoogte van 120 cm (1,2 m) mogelijk. Bij deze hoogte behoudt het profiel volledige draagkracht en stabiliteit, wat bevestigd wordt door testresultaten van wind- en slagbelastingen voor verschillende glas diktes.

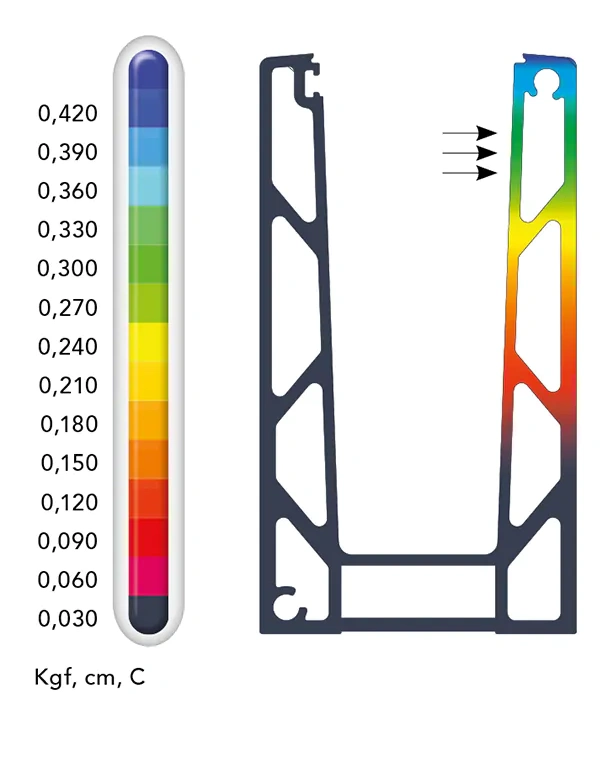

Sterkte analyse van het profiel
Resultaten van verplaatsingsanalyse uitgevoerd met de eindige elementen methode (FEM) bevestigen de hoge stijfheid van de constructie. Simulatie uitgevoerd voor profiel met basis lengte 1 m, bij horizontale belasting onder 500 kg (5000 N), van basis tot hoogste punt van het profiel. Maximale verplaatsing aan de bovenkant van het profiel valt binnen toelaatbare grenzen (schaalwaarden van 0,030 tot 0,420 Kgf, cm, C), wat veilig gebruik van de balustrade garandeert.
Maximale wind- en slagbelastingen — KE serie
| KE Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | Glas hoogte 1,0 m | Glas hoogte 1,2 m | |||||||
| Max. wind (kN/m²) | Max. slag (kN/m) | Max. wind (kN/m²) | Max. slag (kN/m) | Max. wind (kN/m²) | Max. slag (kN/m) | Max. wind (kN/m²) | Max. slag (kN/m) | Max. wind (kN/m²) | Max. slag (kN/m) | Max. wind (kN/m²) | ||
Technische gegevens
| Type accessoire | U-profiel |
| Materiaal | Aluminium |
