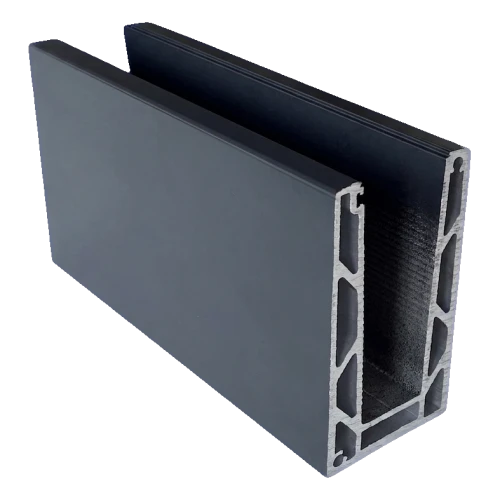

Kozza KE 100 – U-profiel voor volledig glazen balustrades 5000 mm donkergrijs
product unavailable
toevoegen aan verlanglijst
Beschrijving

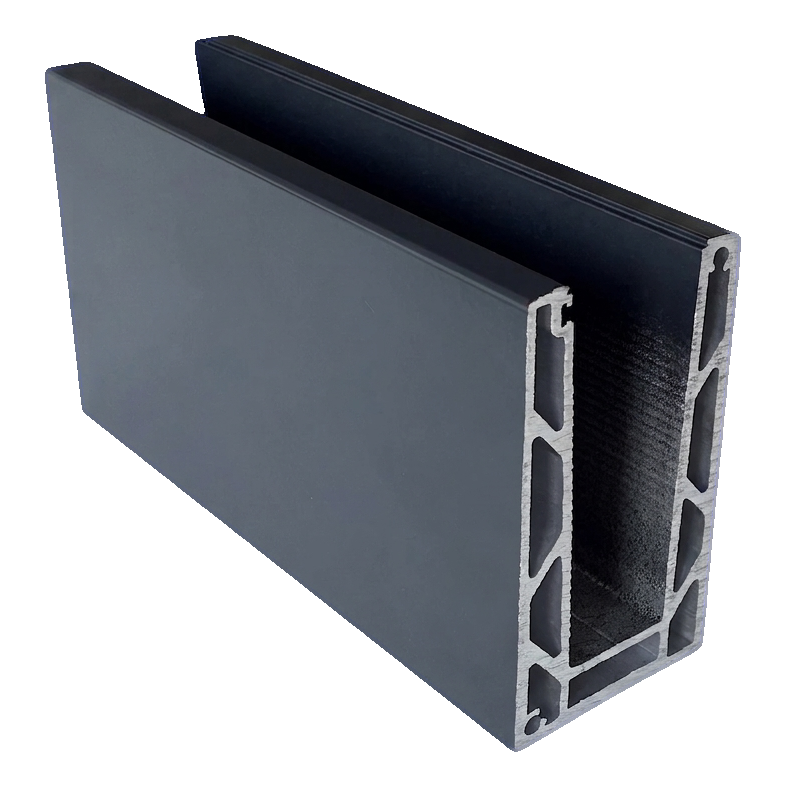

Kozza KE 100 – aluminium U-profiel voor volledig glazen balustrades 5000 mm donkergrijs
U-vormig kamerprofiel uit de serie Kozza KE 100 is een professionele oplossing voor de montage van volledig glazen balustrades met bevestiging van bovenaf. Gemaakt van hoogwaardig aluminium EN AW 6063, zorgt het voor stabiele en veilige plaatsing van glas met een dikte van 12 tot 21,52 mm — zonder de noodzaak van extra maskeringsprofielen. Het vlakke systeem, ontwikkeld in samenwerking met architecten en uitvoerders, combineert de esthetiek van minimalistische afwerking met hoge belastingsweerstand.
Het profiel in donkergrijze kleur past perfect bij moderne architectuur van woon-, hotel- en kantoorgebouwen. Dankzij het GLASSMOVE-systeem verloopt de montage soepel en vereist geen gespecialiseerd gereedschap, wat de uitvoeringstijd op de bouwplaats aanzienlijk verkort.
Technische specificatie
- Serie: Kozza KE 100
- Materiaal: aluminium EN AW 6063
- Systeem: vlak, bevestiging van bovenaf
- Profiellengte: 5000 mm
- Profielbreedte: 60 mm
- Profielhoogte: 110 mm
- Breedte interne spleet (voor glas): 30 mm
- Basishoogte: 15 mm
- Glasdiktebereik: 12 – 21,52 mm
- Maximale glashoogte: 120 cm
- Kleur: donkergrijs (gelakt)
- Gewicht: 23 kg
- EAN: 5903313208109

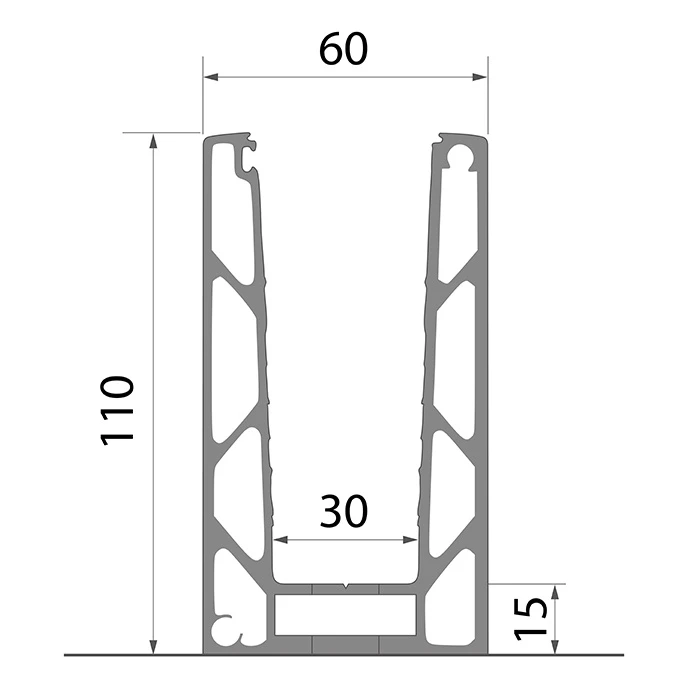

Afmetingen en profieldoorsnede

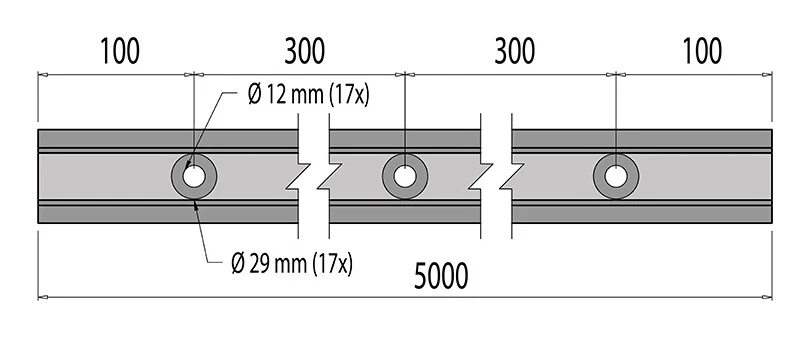

Het profiel heeft 17 montagegaten gelijkmatig verdeeld over de gehele lengte van 5000 mm. De doorgaande gaten hebben een diameter van Ø 12 mm met verzonken gedeelten van Ø 29 mm. De hart-op-hart afstand van de gaten is 300 mm, en de afstand van de profielrand tot de as van het eerste en laatste gat is 100 mm.
Compatibiliteit met glasdiktes
KE 100 profiel ondersteunt drie glasdiktebereiken, wat universele toepassing garandeert:
- 12 – 13,52 mm — eenlaags gehard of gelamineerd glas
- 16 – 17,52 mm — veiligheidsgelamineerd glas
- 20 – 21,52 mm — gelamineerd glas met verhoogde weerstand
De maximaal toegestane hoogte van de glasplaat gemonteerd in het profiel is 120 cm.
Verankeringsmethode
Het profiel wordt van bovenaf gemonteerd op het voorbereide oppervlak. De verankeringsdiepte is 20 mm. Het bevestigingssysteem van bovenaf elimineert de noodzaak van toegang vanaf de zijkant van de constructie, wat de montage op balkons, terrassen en trappenranden vergemakkelijkt. Het profiel wordt verankerd met schroeven door 17 fabrieksmatig voorbereide gaten.
Belastingsweerstand en sterkte-analyse
Profiel met een basislengte van 1 m behoudt bij horizontale belasting tot 500 kg (5000 N·t) hoge stijfheid en minimale verplaatsingen. Eindige elementen analyse (FEM) bevestigt dat maximale verplaatsingswaarden onder windbelasting in het bereik van 0,030 tot 0,420 Kgf/cm liggen — de grootste vervormingen treden op in het bovenste deel van het profiel (bij de klemrand), terwijl de basis praktisch onbeweeglijk blijft.
Maximale wind- en impactbelastingen
Onderstaande tabel toont de toegestane belastingswaarden voor KE serie afhankelijk van glasdikte en -hoogte:
| KE Serie | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas h. 1.0 m | Glas h. 1.2 m | Glas h. 1.0 m | Glas h. 1.2 m | Glas h. 1.0 m | Glas h. 1.2 m | |||||||
| Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | Max. wind (kN/m²) | Max. impact (kN/m) | |
| KE 100 | ||||||||||||
Technische gegevens
| Materiaal | Aluminium |
