Kabel voor fotovoltaïsche installaties H1Z2Z2-K klasse D 10mm rood
product unavailable
toevoegen aan verlanglijst
Beschrijving

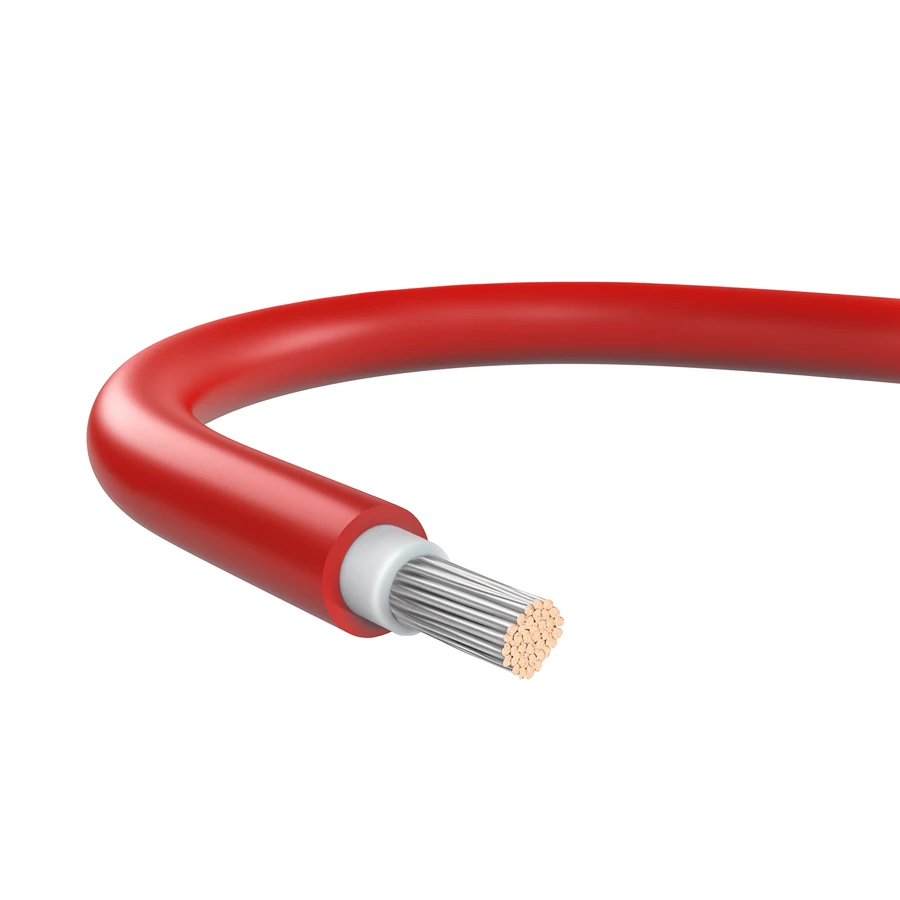

Zonnekabel H1Z2Z2-K 1x10 mm2 rood – klasse Dca (CPR)
Fotovoltaïsche kabel H1Z2Z2-K 1x10 mm2 in rode kleur is een betrouwbaar onderdeel van elke PV-installatie. Dankzij de vertinde koperen ader met een doorsnede van 10 mm2 zorgt deze voor lage transmissieverliezen, zelfs over lange kabeltrajecten – van de strings van modules tot aan de omvormer.
De kabel is geproduceerd volgens norm PN-EN 50618:2015-03 en geclassificeerd als Dca in het kader van de CPR-verordening, waardoor deze zowel in dakinstallaties als in uitgebreide grondgebonden zonneparken kan worden toegepast.

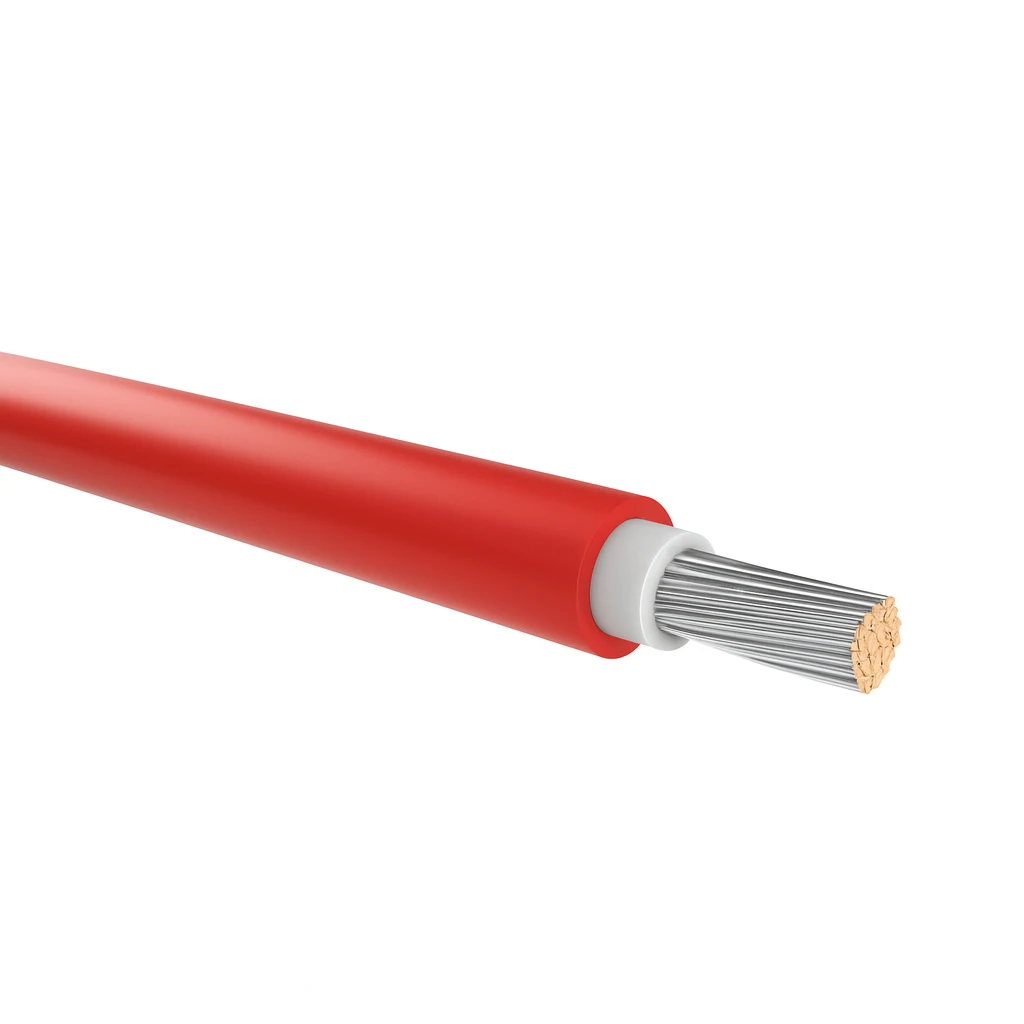

Constructie van de kabel
- Ader: vertinde koperen meerdradige ader, klasse 5 volgens PN-EN 60228 / DIN VDE 0295
- Isolatie: verknoopt halogeenvrij materiaal, kleur wit
- Buitenmantel: verknoopt halogeenvrij materiaal, kleur rood
- Maximale buitendiameter: 8,8 mm
- Min. isolatieweerstand bij 20°C: 420 MΩ·km
Elektrische parameters
- Nominale spanning AC: U0/U = 1,0/1,0 kV
- Bedrijfsspanning DC: 1,5 kV (1,8 kV) volgens EN 50618
- Testspanning: 6 500 V AC (50 Hz)
- Kortsluittemperatuur: +250°C (max. 5 s)
Bedrijfsomstandigheden en duurzaamheid
- Bedrijfstemperatuur: van -40°C tot +90°C (tot +120°C gedurende 20 000 u)
- Minimale installatietemperatuur: -25°C
- Min. buigradius: 4 × buitendiameter
- UV-, ozon- en weersbestendigheid: volgens EN 50618
- Verhoogde bestendigheid tegen hydrolyse, ammoniak, zuren en basen
- Mogelijkheid tot ondergrondse aanleg: bevestigd door testen volgens UL 854 (Impact-Resistance en Crushing-Resistance)
- Verwachte levensduur: 25 jaar
Brandveiligheid
De kabel voldoet aan de vlamvertragende eisen volgens EN 60332-1 en IEC 60332-1. Bij verbranding geeft deze geen agressieve rook af (conform PN-EN 61034-2 en PN-EN 60754-2), wat van cruciaal belang is bij dakinstallaties en binnen gebouwen. Classificatie brandreactie: Dca volgens PN-EN 50575 (CPR).
Toepassing
De H1Z2Z2-K 10 mm2 kabel is bestemd voor verbindingen tussen fotovoltaïsche modules, strings van modules en voor kabeltrajecten naar de omvormer. De doorsnede van 10 mm2 presteert bijzonder goed bij langere trajecten en hogere bedrijfsstromen. De rode kleur vergemakkelijkt de identificatie van de positieve pool (+) in de DC-installatie.
Extra opties: beschikbaar in een versie met afscherming van CuSn-draden en wapening van FeZn-staaldraden. Er is ook de mogelijkheid om een anti-knaagmiddel in de isolatie toe te passen, ter voorkoming van schade door knaagdieren en termieten.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Toepassing | Zonne-energie DC |
| Doorsnede [mm²] | 10 |
| Kleur | Rood |
| Geleidermateriaal | Koper |
| CPR-klasse | D |
| Knaagdierbeveiliging | Nee |
| Kabeltype | H1Z2Z2-K |
| Merk | MG WIRES |
