Hekwerkpaneel verbindingsstuk voor vastschroeven H80 verzinkt
product unavailable
toevoegen aan verlanglijst
Beschrijving

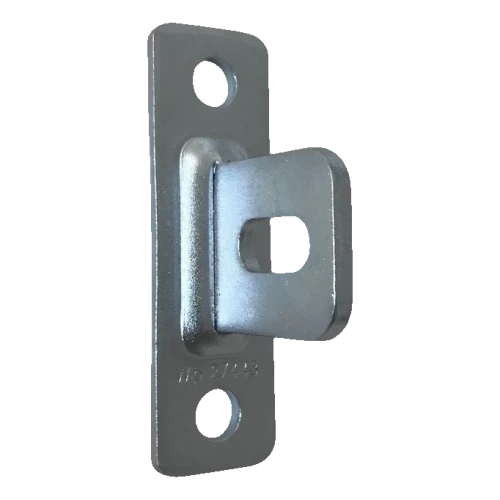

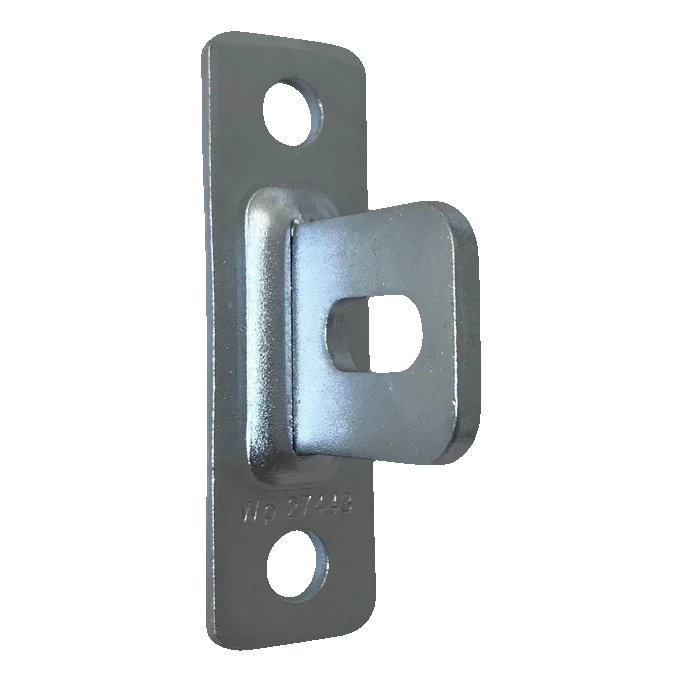

Hekwerkpaneel verbindingsstuk voor vastschroeven, gegalvaniseerd staal 80 mm
Hekwerkpaneel verbindingsstuk voor vastschroeven van het merk PSG is een robuust montageelement voor duurzame verbinding van hekwerkpanelen met palen. Gemaakt van gegalvaniseerd staal, biedt het hoge corrosieweerstand en jarenlange duurzaamheid in buitenomstandigheden — zonder behoefte aan extra corrosiebescherming.
De constructie van het verbindingsstuk bestaat uit een vlakke montageplaat met gaten voor vastschroeven aan de paal en een loodrecht uitstekende arm (zogenaamde bonenarm) met een langwerpig gat waarin de schroef voor panelbevestiging komt. Dankzij de langwerpige gaten (bonenvorm) zowel op de plaat als op de arm, krijg je de mogelijkheid tot positieregeling van het paneel ten opzichte van de paal — wat de montage aanzienlijk vergemakkelijkt en terreinoneffenheden compenseert.
Het verbindingsstuk is een universele oplossing gebruikt in paneel- en sectionhekwerksystemen. Geschikt voor montage van hekwerk op zowel ronde als rechthoekige palen. Het lage gewicht (60 g) en compacte afmetingen vergemakkelijken transport en opslag van zelfs grote partijen.

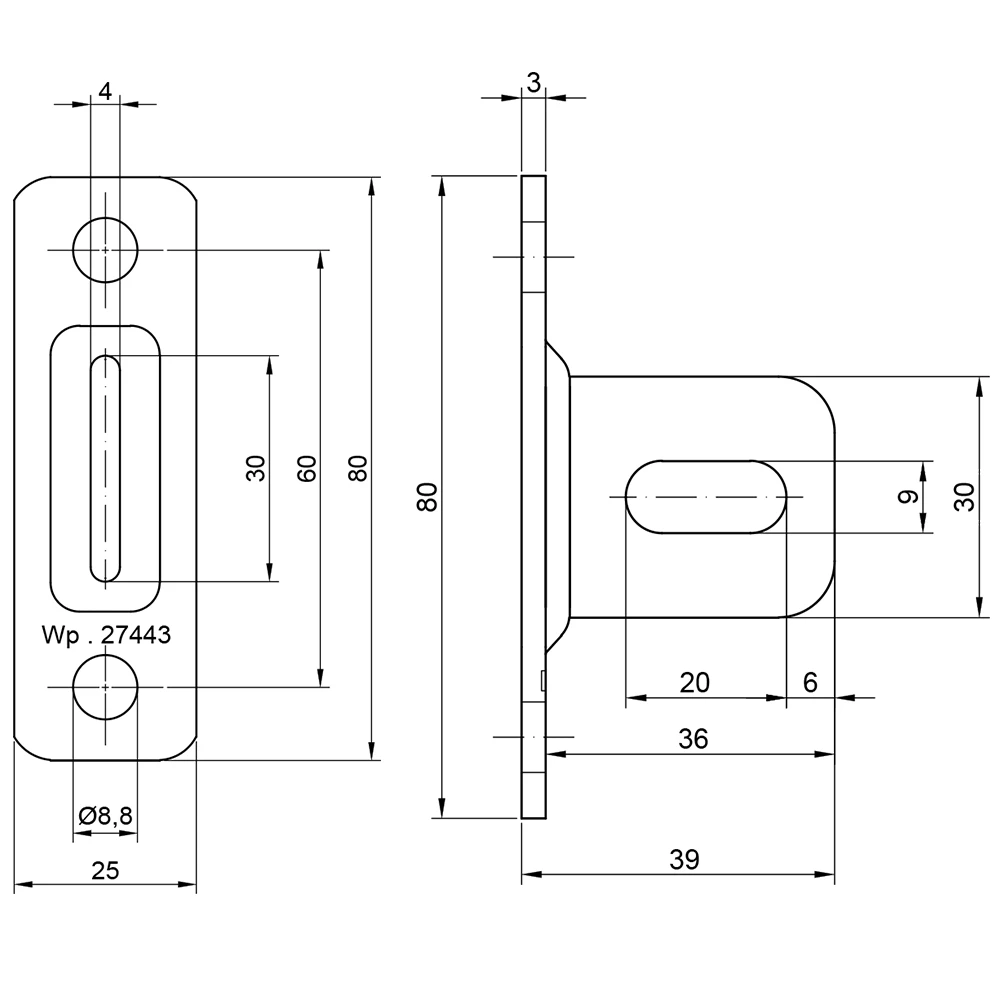

Afmetingen en technische parameters
Montageplaat:
- Hoogte: 80 mm
- Breedte: 25 mm
- Plaatdikte: 3 mm
- Ronde montagegaten: Ø 8,8 mm (2 st.)
- Hartafstand ronde gaten: 60 mm
- Langwerpig gat (bonenvorm): 30 × 4 mm
Arm (bonenarm):
- Armhoogte: 30 mm
- Uitstekend deel vanaf plaat: 36 mm
- Totale diepte (met plaat): 39 mm
- Dikte: 4 mm
- Langwerpig gat: 20 × 9 mm
Algemene gegevens:
- Materiaal: gegalvaniseerd staal
- Gewicht: 0,06 kg
- Producent: PSG
- EAN: 99917869
Montagemethode

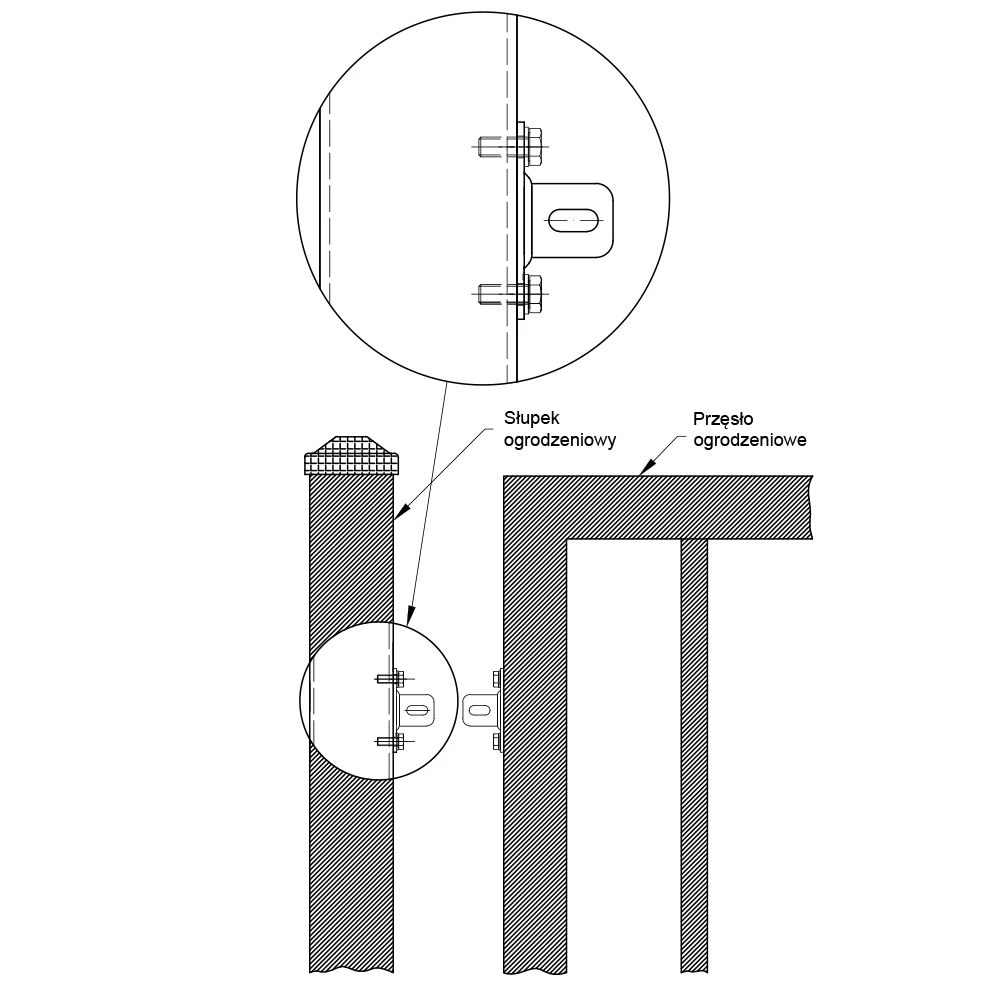

Het verbindingsstuk wordt gemonteerd door de plaat aan de hekwerkpaal vast te schroeven met schroeven door de ronde gaten (Ø 8,8 mm). Vervolgens wordt het hekwerkpaneel aan de arm (bonenarm) bevestigd — de schroef gaat door het langwerpige gat in de arm en verbindt met het paneelelement. De bonenvormige gaten maken precieze positieregeling mogelijk zowel verticaal (op de plaat) als horizontaal (op de arm), wat compensatie van montagetoleranties mogelijk maakt en zorgt voor gelijkmatige verdeling van panelen over de hele lengte van het hekwerk.
Technische gegevens
| Kleur | Verzinkt |
