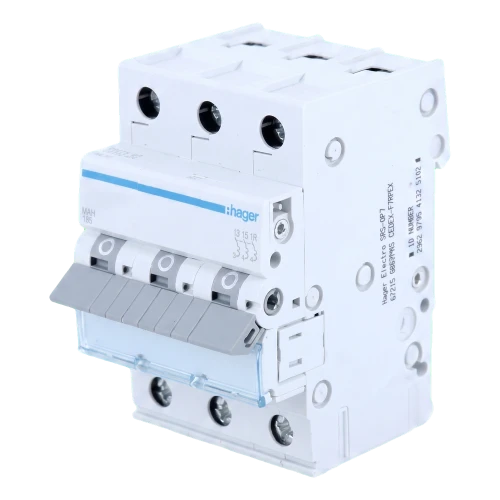

Hager MBN306E – overstroomautomaat B 6A 3P 6kA
Hager MBN306E is een driepolige overstroomautomaat met karakteristiek B en een nominale stroom van 6 A, bedoeld om circuits te beschermen tegen de gevolgen van overbelasting en kortsluiting tot 6 kA. De B-karakteristiek met vertraagde uitschakeling zorgt ervoor dat het apparaat uitstekend geschikt is voor circuits met verbruikers met een lage inschakelstroom — verlichting, stopcontacten, sensoren of besturingsinstallaties.
De automaat wordt gemonteerd op een DIN-rail en neemt 3 modules (52,5 mm) in beslag. De schroefklemmen accepteren massieve draden met een doorsnede van 1 tot 25 mm² en flexibele draden van 1 tot 16 mm², wat een gemakkelijke aansluiting mogelijk maakt, zowel in huishoudelijke als industriële verdeelkasten.
Constructie van de automaat
- Bedieningshendel voor handmatig in- en uitschakelen
- Vergrendeling van het schakelmechanisme
- Vaste en beweegbare contacten voor betrouwbare schakeling
- Aansluitklemmen met schroef
- Thermobimetalen uitschakelaar — overbelastingsbeveiliging
- Elektromagnetische uitschakelaar — kortsluitbeveiliging
- Vlamboogkamer voor effectieve demping van de elektrische boog
Technische specificatie
| Parameter | Waarde |
|---|---|
| Fabrikant | Hager |
| Model | MBN306E |
| Uitschakelkarakteristiek | B |
| Nominale stroom | 6 A |
| Aantal polen | 3P |
| Nominaal kortsluitvermogen Icn | 6 kA |
| Nominale bedrijfskortsluitstroom Ics | 6 kA |
| Nominale schakelspanning Ue | 230 / 400 V |
| Type voedingsspanning | AC |
| Nominale frequentie | 50 / 60 Hz |
| Nominale isolatiespanning Ui | 500 V |
| Nominale stootspanningsweerstand Uimp | 4000 V |
| Maximaal vermogensverlies per pool | 3 W |
| Totaal vermogensverlies bij nominale stroom | 3,8 W |
| Vermogensverlies per pool bij nominale stroom | 1,3 W |
| Elektrische duurzaamheid | 4000 cycli |
| Mechanische duurzaamheid | 20.000 cycli |
| Type verbinding | met schroef |
| Aandraaimoment | 2,8 Nm |
| Doorsnede massieve draad | 1 – 25 mm² |
| Doorsnede flexibele draad | 1 – 16 mm² |
| Beschermingsgraad | IP20 |
| Afmetingen (b × h × d) | 70 × 83 × 17,5 mm |
| Gewicht | 0,299 kg |
| Norm | EN 60898-1 |
| EAN | 3250614313035 |
Technische gegevens
| Uitschakelkarakteristiek | B |
| Type stroomonderbreker | overstroombeveiliging |
| Nominale stroom [A] | 6A |
| Aantal polen | 3P |
| Kortsluitvermogen [kA] | 6 kA |
| Merk | HAGER |
