Hager DC-lastscheider 3-fase 4P 32A 1000V
product unavailable
toevoegen aan verlanglijst
Beschrijving

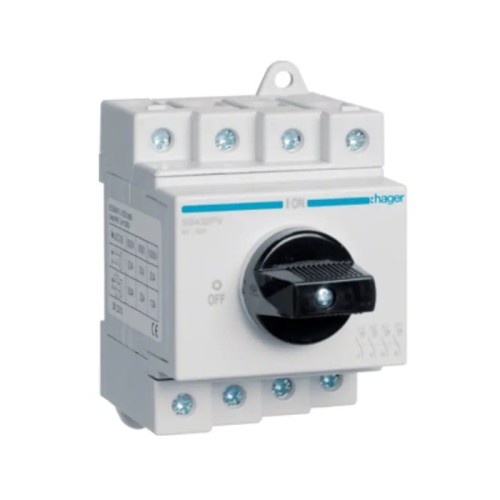

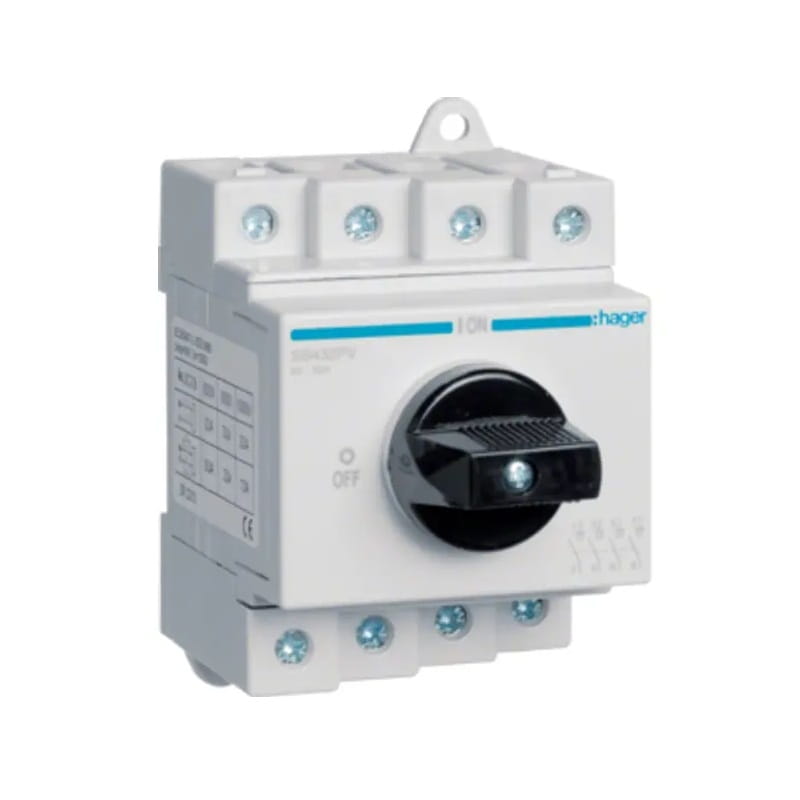

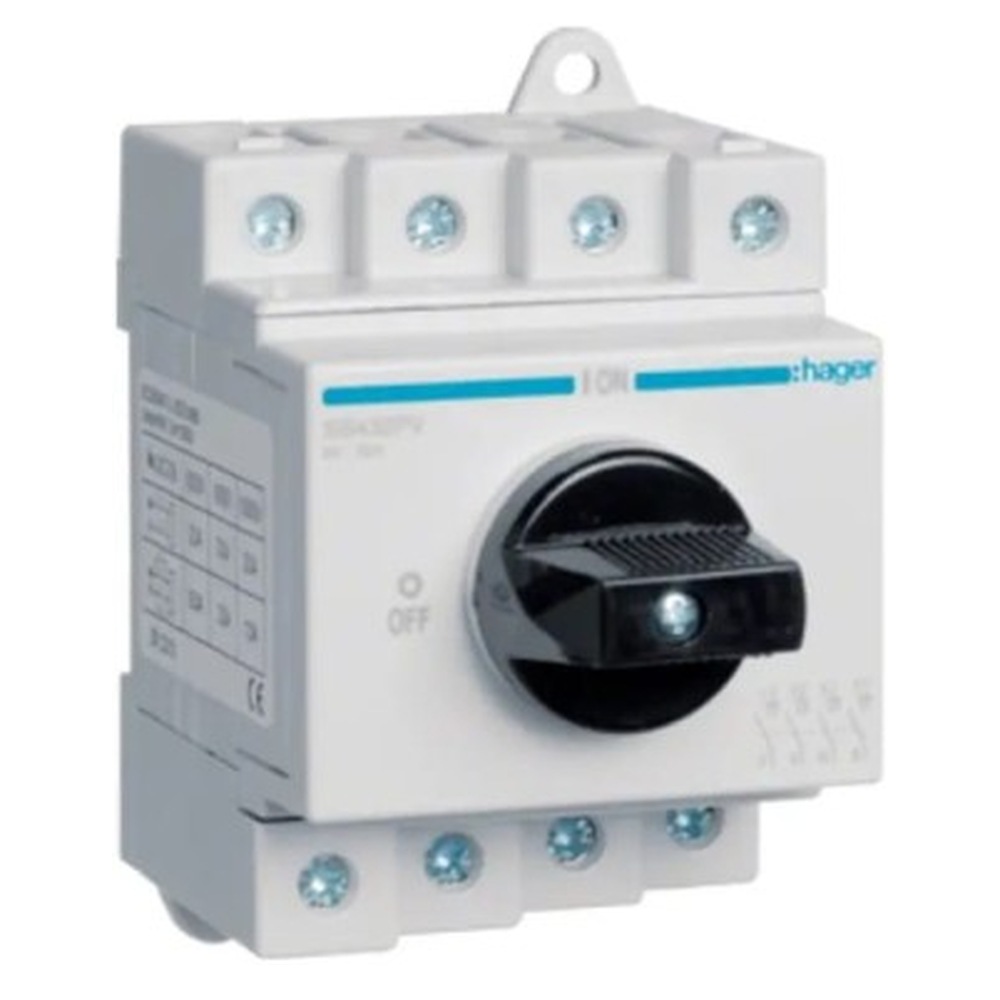

Hager DC Hoofdschakelaar 3-fase 4P 32A 1000V
DC Hoofdschakelaar 3-fase 4P 32A 1000V SB432PV HAGER wordt vaak aangeduid als een FR-type schakelaar en wordt veelvuldig toegepast in zowel residentiële als industriële verdeelkasten.
De hoofdfunctie is het scheiden van alle circuits en fungeert als hoofdstroomschakelaar. De hoofdschakelaar vindt toepassing in vrijwel elke zekeringkast en vervult de rol van hoofdstroomonderbreker, zowel in noodsituaties als tijdens routinematig onderhoud, waardoor de installatie permanent van de stroomvoorziening kan worden geïsoleerd.
Bediend via een ON/OFF draaiknop, is deze hoofdschakelaar ook voorzien van een indicatievenster dat met kleuren (groen/rood) de bedrijfsstatus van het apparaat aangeeft, wat gebruikers helpt bij het controleren van de juiste werking.
Constructie
| Parameter | Waarde |
|---|---|
| Aantal polen | 4 P |
| Vorm | volgens DIN EN 50173-1:2011-09 |
Functies
| Parameter | Waarde |
|---|---|
| Richtingsschakelaar | Nee |
| Als hoofdschakelaar | Nee |
| Als noodstopinstallatie | Nee |
| Als veiligheidsschakelaar | Ja |
| Als onderhouds-/reparatieschakelaar | Ja |
Configuratie
| Parameter | Waarde |
|---|---|
| Aantal modules | 3/5 |
Bedieningselementen en indicatoren
| Parameter | Waarde |
|---|---|
| Geïntegreerde motoraandrijving | Nee |
Spanning
| Parameter | Waarde |
|---|---|
| Nominale isolatiespanning Ui | 1000 V |
| Nominale schokgolfspanning Uimp | 8000 V |
| Nominale bedrijfsspanning Un (DC) | 1000 V |
Stroom
| Parameter | Waarde |
|---|---|
| Nominale stroom In | 32 A |
| Toelaatbare belasting DC21 categorie A | 32 A |
Afmetingen
| Parameter | Waarde |
|---|---|
| Productdiepte | 72 mm |
| Producthoogte | 85 mm |
Vermogen
| Parameter | Waarde |
|---|---|
| Totaal vermogensverlies bij nominale stroom | 6,9 W |
| Vermogensverlies per pool bij nominale stroom | 1,7 W |
Duurzaamheid
| Parameter | Waarde |
|---|---|
| Mechanische duurzaamheid (aantal cycli) | 10000 |
Deksel / Deur / Bovenplaat
| Parameter | Waarde |
|---|---|
| Afsluitbaar | Nee |
Installatie / Montage
| Parameter | Waarde |
|---|---|
| Geschikt voor centrale frontmontage | Nee |
| Geschikt voor frontmontage | Nee |
| Geschikt voor vloermontage | Nee |
Uitrusting
| Parameter | Waarde |
|---|---|
| Aantal extra NC-contacten | 0 |
| Aantal extra NO-contacten | 0 |
| Aantal extra wisselcontacten | 0 |
| Aantal NC-contacten | 0 |
| Aantal NO-contacten | 4 |
| Aantal NO/NC-contacten | 0 |
| Optionele motoraandrijving | Nee |
| Extra accessoires | Nee |
Norm
| Parameter | Waarde |
|---|---|
| Norm | IEC 60947-3 ; VDE 0660 |
| Europese WEEE-richtlijn | van toepassing |
Veiligheid
| Parameter | Waarde |
|---|---|
| Beschermingsgraad | IP20 |
Gebruiksomstandigheden
| Parameter | Waarde |
|---|---|
| Bedrijfstemperatuur | -40…65 °C |
| Vervuilingsgraad volgens IEC 60664 / IEC 60947-2 | 3 |
| Opslag-/transporttemperatuur | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Bestanden om te downloaden:
Technische gegevens
| Toepassing | DC (fotovoltaïsch) |
| Type schakelaar | scheidingsschakelaar |
| Nominale stroom [A] | 32A |
| Aantal polen | 4P |
| Nominale spanning [V] | 1000V DC |
| Merk | HAGER |
