Hager Automaat B 10A 1P 6kA
product unavailable
toevoegen aan verlanglijst
Beschrijving

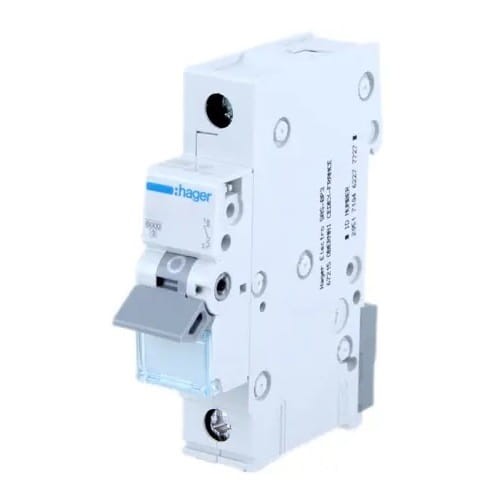

Hager Installatieautomaat B 10A 1P 6kA
Installatieautomaat MCB B 10A 1P 6kA MBN110E van Hager, ook wel bekend als leidingautomaat, speelt een cruciale rol in elektrische installaties door veiligheid te garanderen via onderbreking van de stroomkring wanneer de stroom de toegestane waarde overschrijdt.
Model MBN110E beschermt tegen de gevolgen van overbelasting (overbelasting en kortsluiting) tot 6kA. Het kenmerkt zich door vertraagde werking, wat effectieve bescherming biedt voor apparaten die ongevoelig zijn voor thermische overbelasting en met lage inschakeelstromen.
Constructie van de automaat MBN110E:
- 1 - bedieningshendel
- 2 - vergrendeling
- 3 - vast contact en beweegbaar contact
- 4 - aansluitklemmen
- 5 - thermisch-bimetalen uitschakelaar (overbelastingsbeveiliging)
- 6 - stelschroef
- 7 - elektromagnetische uitschakelaar (kortsluitbeveiliging)
- 8 - blussingskamer (voor het doven van de elektrische boog)
Constructie
| Parameter | Waarde |
|---|---|
| Aantal beveiligde polen | 1 |
| Aantal polen | 1 P |
| Type installatieautomaat | B |
Elektrische kenmerken
| Parameter | Waarde |
|---|---|
| Nominaal kortsluitvermogen Icn | 6 kA |
| Nominale bedrijfsspanning Ue | 230/400 V |
| Nominale frequentie | 50/60 Hz |
| Type voedingsspanning | AC |
Spanning
| Parameter | Waarde |
|---|---|
| Nominale isolatiespanning Ui | 500 V |
| Nominale schokgolfspanning Uimp | 4000 V |
Stroom
| Parameter | Waarde |
|---|---|
| Nominale stroom | 10A |
| Nominaal kortsluitvermogen 230 V 50 Hz | 6 kA |
| Nominaal kortsluitvermogen Ics | 6 kA |
Vermogen
| Parameter | Waarde |
|---|---|
| Maximaal vermogensverlies per pool volgens norm | 3 W |
| Totaal vermogensverlies bij nominale stroom | 2,75 W |
| Vermogensverlies per pool bij nominale stroom | 2,75 W |
Duurzaamheid
| Parameter | Waarde |
|---|---|
| Elektrische levensduur (aantal cycli) | 4000 |
| Mechanische levensduur (aantal cycli) | 20000 |
Afmetingen
| Parameter | Waarde |
|---|---|
| Diepte product | 70 mm |
| Hoogte product | 83 mm |
| Breedte product | 17,5 mm |
Installatie / Montage
| Parameter | Waarde |
|---|---|
| Aanhaalmoment | 2,8Nm |
Aansluiting
| Parameter | Waarde |
|---|---|
| Type aansluiting | met schroef |
| Klemcapaciteit ingang/uitgang voor massieve geleider (draad) | 1/25 mm² |
| Klemcapaciteit ingang/uitgang voor flexibele geleider (kabel) | 1/16 mm² |
Veiligheid
| Parameter | Waarde |
|---|---|
| Norm | EN 60898-1 |
| Beschermingsgraad | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Uitschakelkarakteristiek | B |
| Type stroomonderbreker | overstroombeveiliging |
| Nominale stroom [A] | 10A |
| Aantal polen | 1P |
| Kortsluitvermogen [kA] | 6 kA |
| Merk | HAGER |
