Eindklem H40 L50 - onbehandeld met pin

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.03 kg

Prijs/ stk.: € 0,46 0.46

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,38)

excl. 21% BTW, excl. verzendkosten

aantal stk.

product unavailable

toevoegen aan verlanglijst

Beoordeling:

Leverancier: Synerga

Productcode: PV-03-80

aanbevelen aan een vriend

Beschrijving

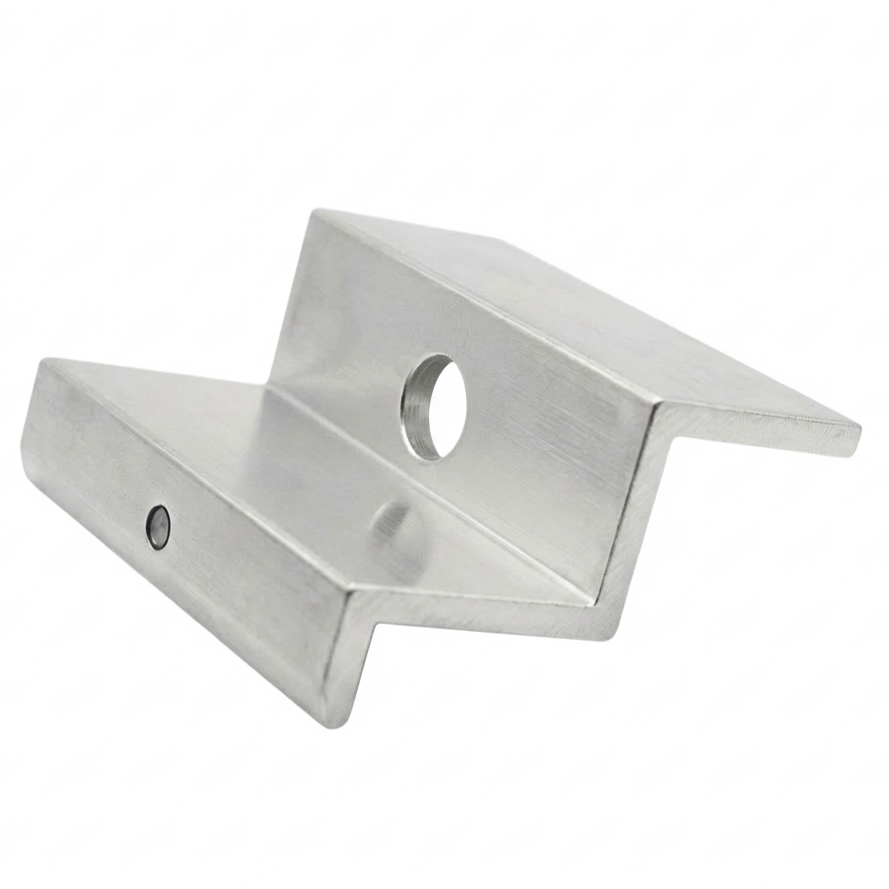

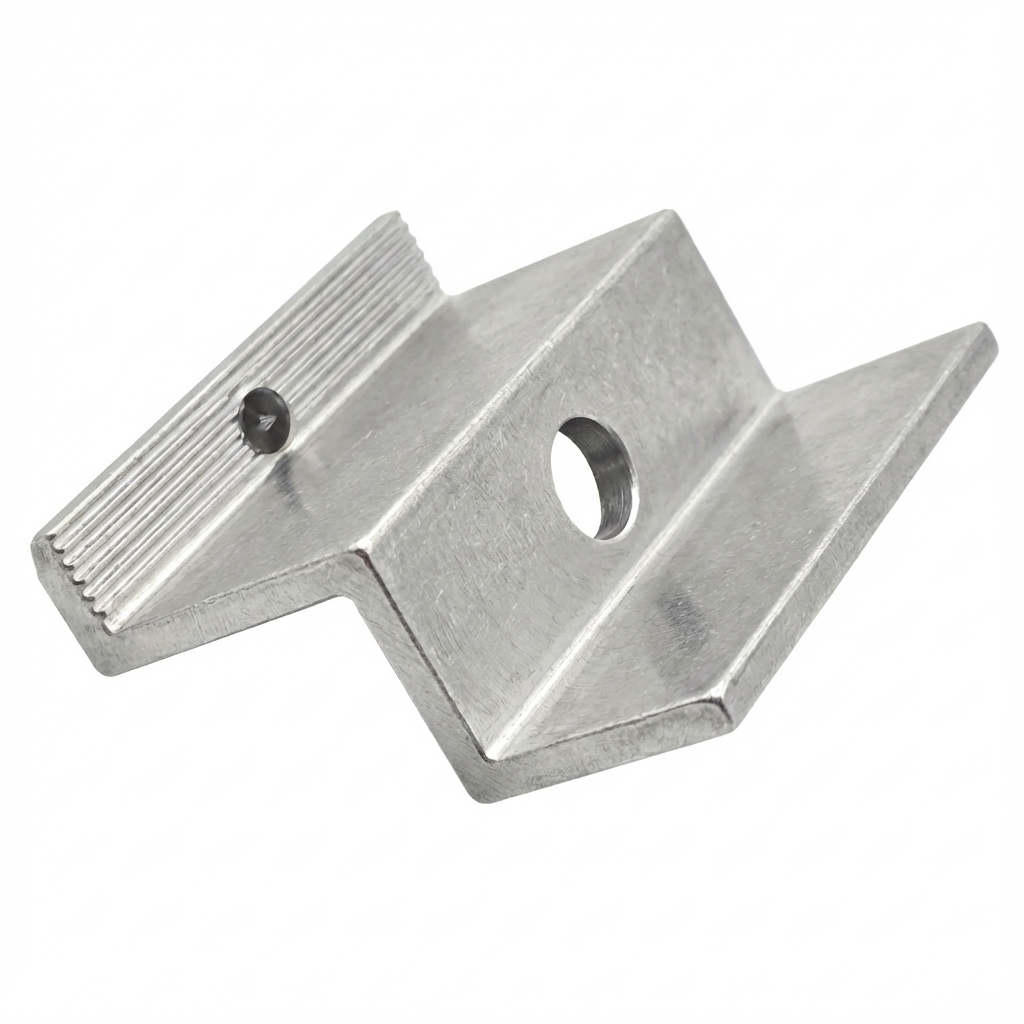

Eindklem H40 L50 - onbehandeld met aardingspin

Eindklem H40 met aardingspin is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte van 40 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt deze klem voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatiecomponenten mogelijk maakt.

Het onderscheidende kenmerk van deze klem is de geïntegreerde aardingspin, die een snelle en effectieve potentiaalvereffening tussen de fotovoltaïsche module en de draagconstructie mogelijk maakt. Tijdens het aandraaien doorboort de pin de geanodiseerde laag van het frame, waardoor de continuïteit van de verbinding wordt gegarandeerd. Deze oplossing vergemakkelijkt niet alleen de montage – door de noodzaak van extra aardingsringen te elimineren – maar verkort ook aanzienlijk de installatietijd en biedt een hoog niveau van veiligheid en efficiëntie voor het hele systeem.

Deze innovatieve oplossing ondersteunt installaties voor bliksem- en overspanningsbeveiliging, bijzonder nuttig in fotovoltaïsche systemen. De eindklem met aardingspin is ideaal voor panelen die afzonderlijk of op eindposities in een rij worden gemonteerd.

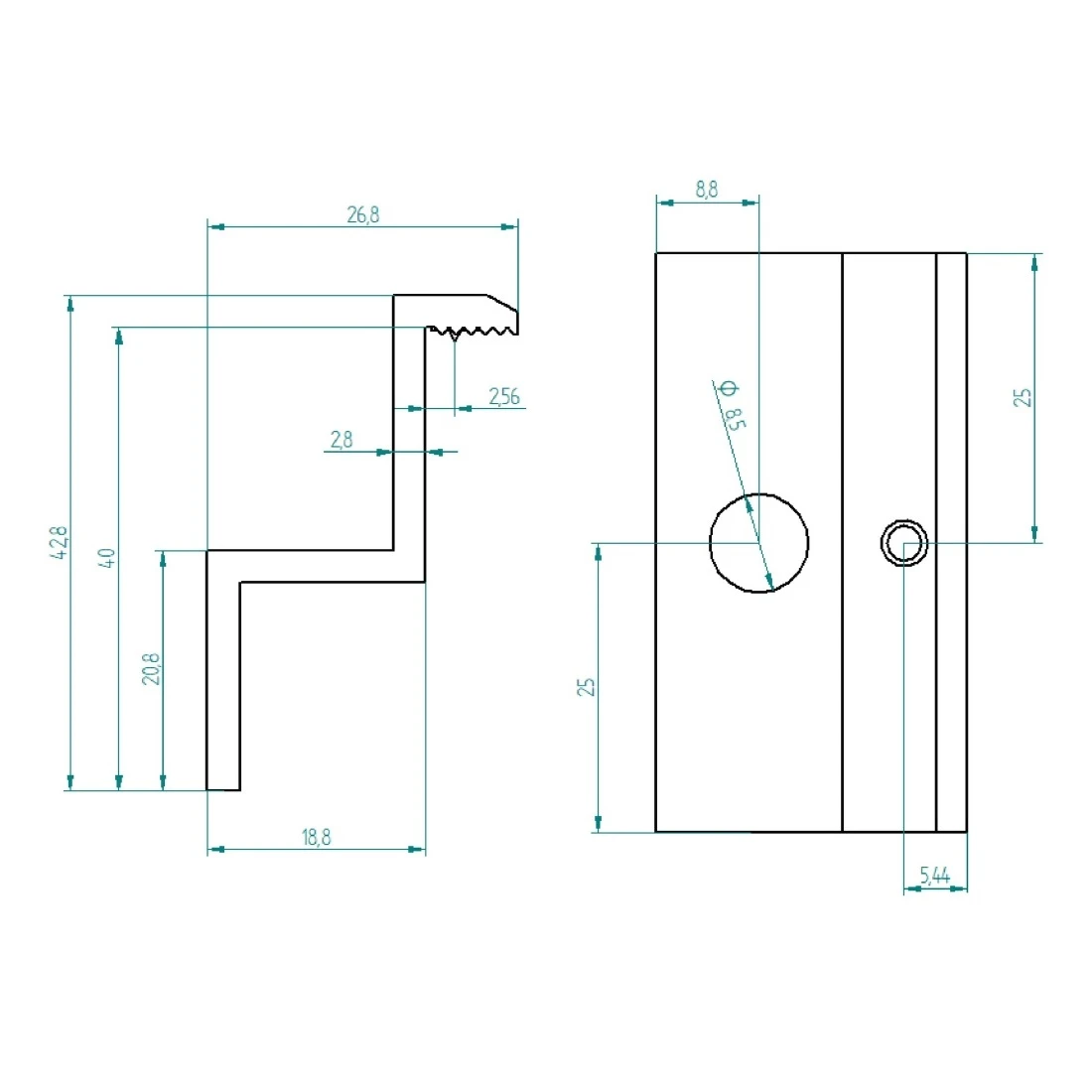

Technische gegevens

Framehoogte module: 40 mm

Totale hoogte: 42,8 mm

Diameter montagegat: 8,5 (M8)

Materiaal: aluminium EN AW 6063-T66

Afwerking: onbehandeld

Aanbevolen aandraaimoment: waarde afhankelijk van documentatie PV-modulefabrikant

Gebruikte bouten: M8

Toepassing

De eindklem is een essentieel bevestigingselement in installaties van zonnepanelen – deze dient voor de bevestiging van eindpanelen in een rij aan het aluminiumprofiel. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem voor de bevestiging van panelen aan het begin en einde van elke rij. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.

Compatibiliteit

Aluminiumprofielen geschikt voor zeskantbouten

Aluminiumprofielen voor T-bouten

Trapeziumprofielen voor daken met trapeziumplaat

Voordelen

Hoogwaardig materiaal – vervaardigd uit aluminium EN AW 6063-T66, kenmerkt zich door een hoge weerstand tegen weersomstandigheden

Duurzaamheid – hoge kwaliteit van uitvoering garandeert een duurzame bevestiging van de constructie van fotovoltaïsche panelen

Corrosiebestendigheid – bestand tegen externe factoren en corrosie

Mechanische sterkte – bestand tegen stoten en mechanische beschadigingen

Geïntegreerde aarding – aardingspin elimineert de noodzaak van aardingsringen, wat de tijd verkort en het montagegemak vergroot

Potentiaalvereffening – zorgt voor continuïteit van elektrisch contact tussen module en draagconstructie

Ideaal voor afzonderlijke panelen – uitstekende oplossing voor modules die afzonderlijk of op eindposities in een rij worden gemonteerd

Montage-instructies

Monteer de klem op de montagerail met behulp van een schuifmoer en M8-bout

Plaats het eindpaneel binnen het bereik van de klem en zorg ervoor dat de aardingspin contact maakt met het frame van de module

Draai de bout aan volgens de aanbevelingen van de PV-modulefabrikant

Voor elke rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin, twee aan het einde van de rij panelen

Gebruik geen geanodiseerde of gelakte eindklemmen met pin. Gebruik in dat geval een eindklem zonder pin en een speciaal contactplaatje dat tussen het panelframe en het aluminiumprofiel wordt gemonteerd

Inhoud verpakking Eindklem H40 met aardingspin. Let op: bouten, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische gegevens

Type klem	Eindklem
Paneeldikte [mm]	40
Kleur	Zilver
Aardpen	Ja
Bijgeleverd toebehoren	Zonder accessoires
