Eindklem H35 L50 - onbehandeld met aardingspin

Beschikbaarheid: Op voorraad (Grote hoeveelheden)

Levering binnen: 6 werkdagen

Weight: 0.03 kg

Prijs/ stk.: € 0,51 0.51

incl. 21% BTW, excl. verzendkosten

Netto prijs/ stk.: (€ 0,42)

excl. 21% BTW, excl. verzendkosten

aantal stk.

product unavailable

toevoegen aan verlanglijst

Beoordeling:

Leverancier: Synerga

Productcode: PV-03-38

aanbevelen aan een vriend

Beschrijving

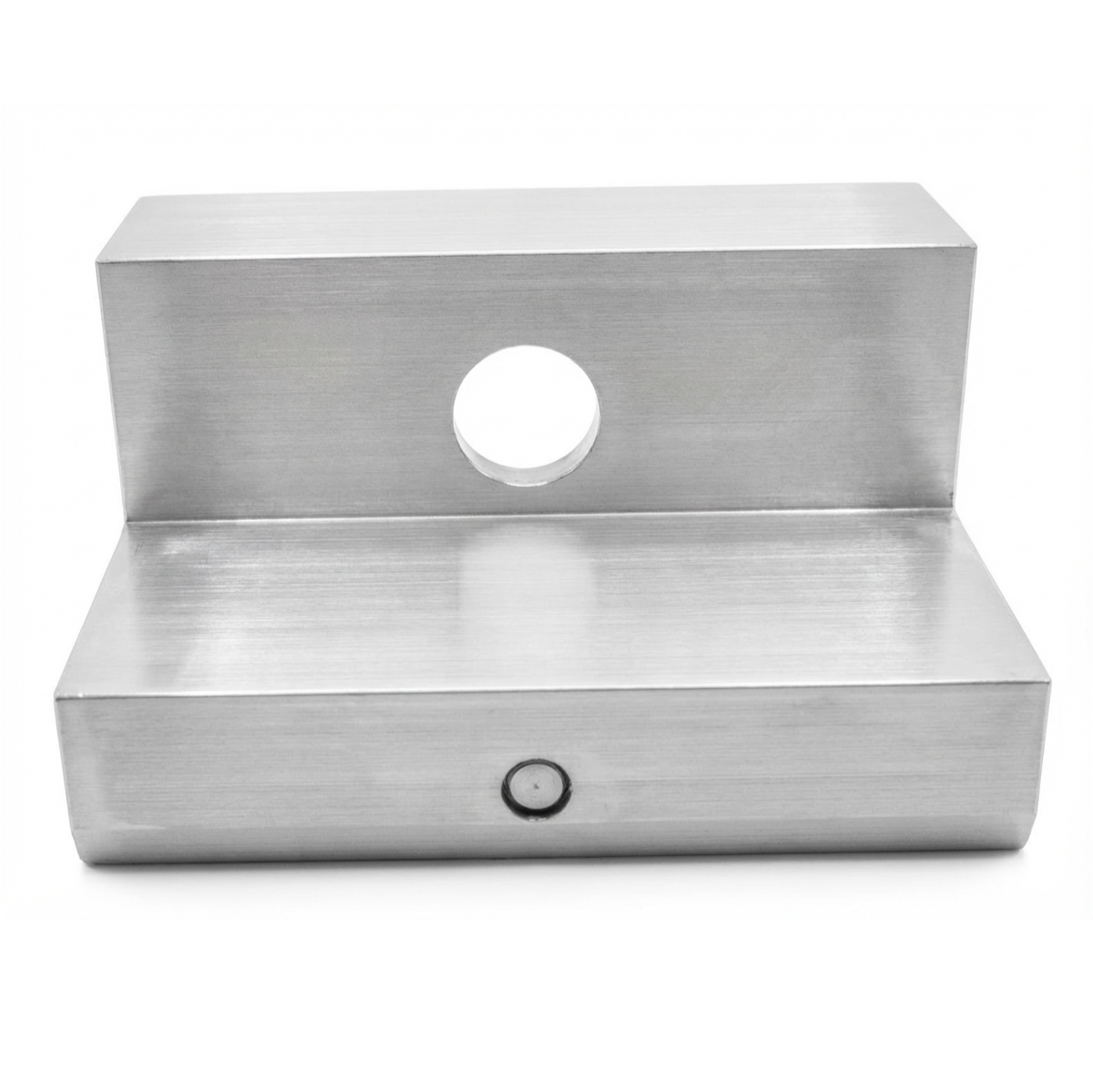

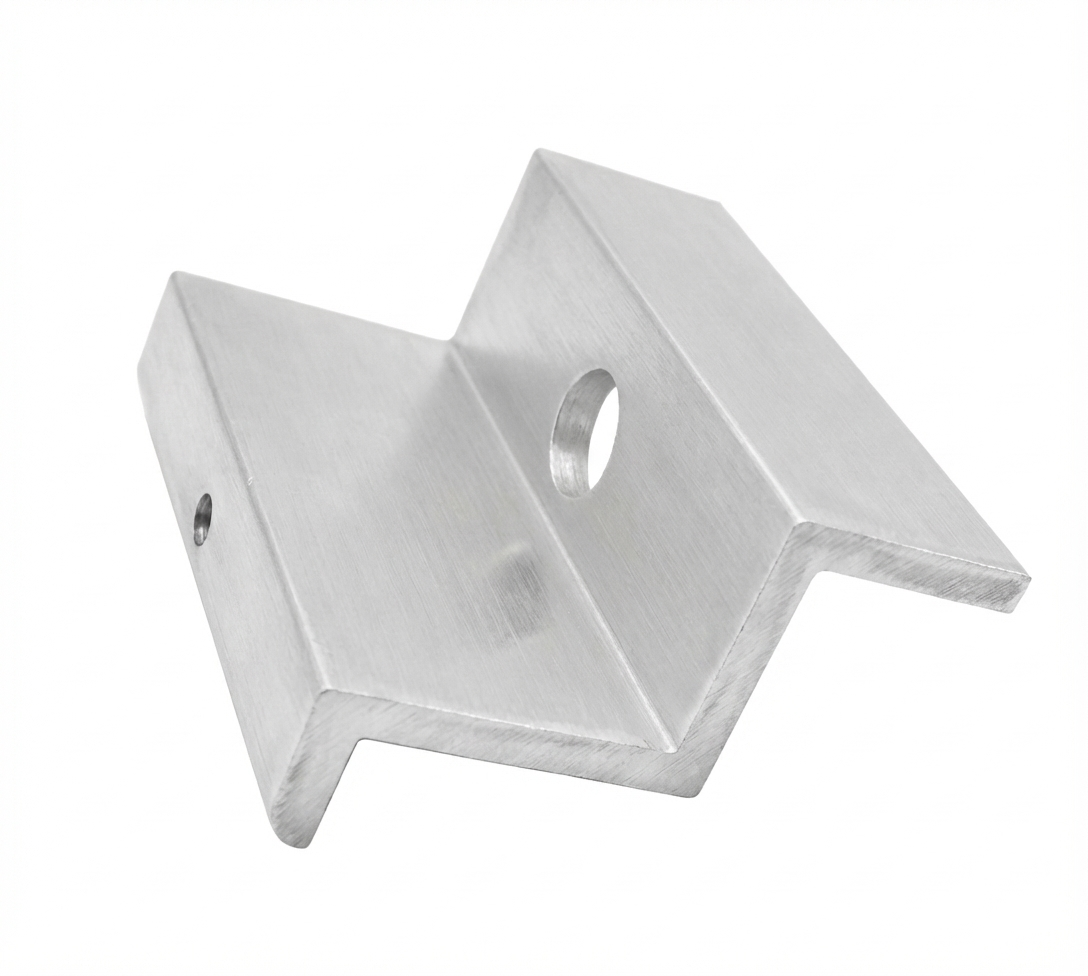

Eindklem H35 L50 - onbehandeld met aardingspin

Eindklem H35 met aardingspin is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte van 35 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt het voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder aanvullende beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatiecomponenten mogelijk maakt.

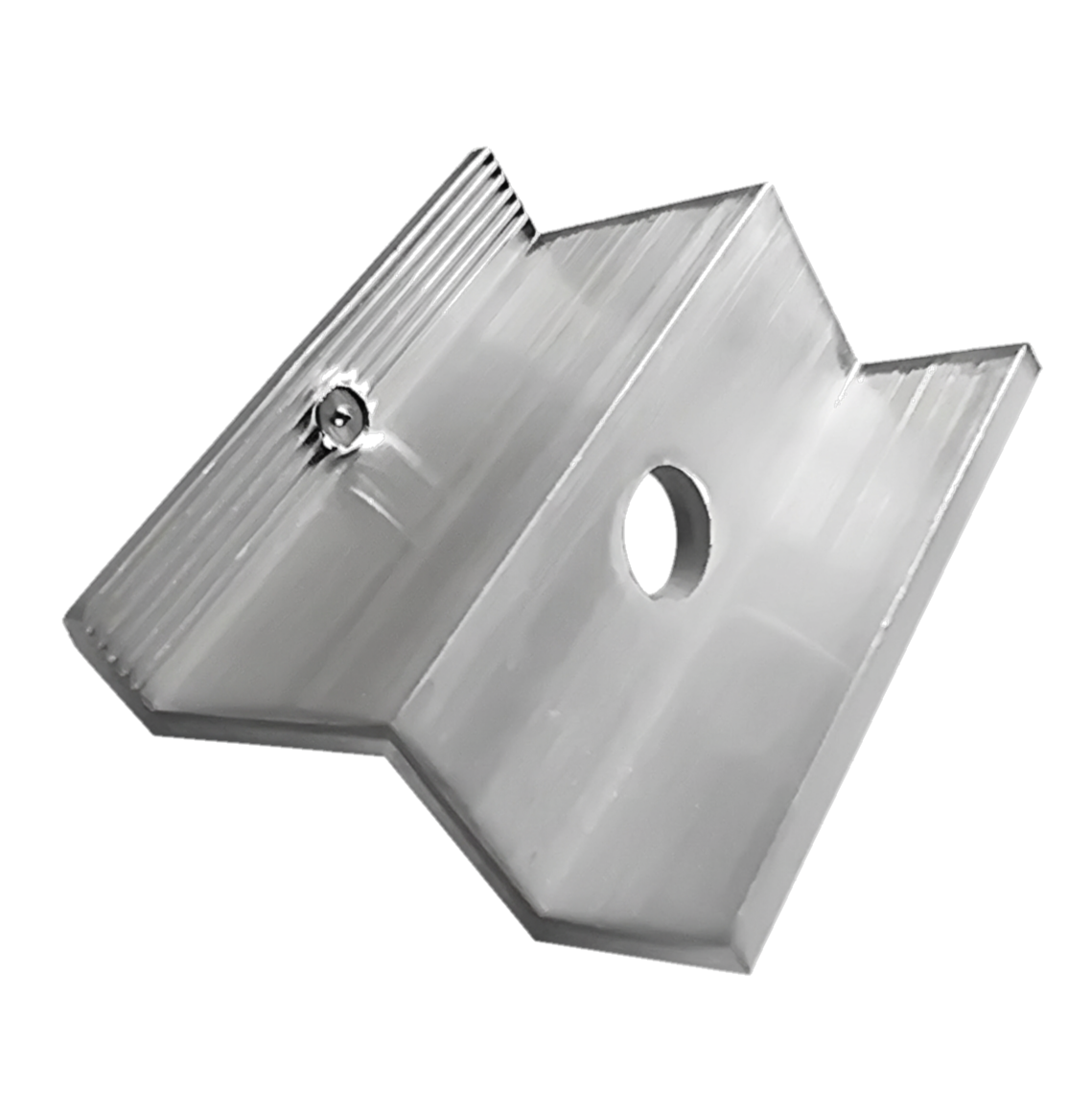

Het onderscheidende kenmerk van deze klem is de geïntegreerde aardingspin, die een snelle en effectieve potentiaalvereffening tussen de fotovoltaïsche module en de draagconstructie mogelijk maakt. Tijdens het aandraaien doorboort de pin de geanodiseerde laag van het frame, waardoor de continuïteit van de verbinding wordt gegarandeerd. Deze oplossing vergemakkelijkt niet alleen de montage – door de noodzaak van extra aardingsringen te elimineren – maar verkort ook aanzienlijk de installatietijd en biedt een hoog niveau van veiligheid en efficiëntie voor het gehele systeem.

Deze innovatieve oplossing ondersteunt bliksem- en overspanningsbeveiliging, wat bijzonder nuttig is in fotovoltaïsche systemen. De eindklem met aardingspin is ideaal voor panelen die afzonderlijk of op randposities in een rij worden gemonteerd.

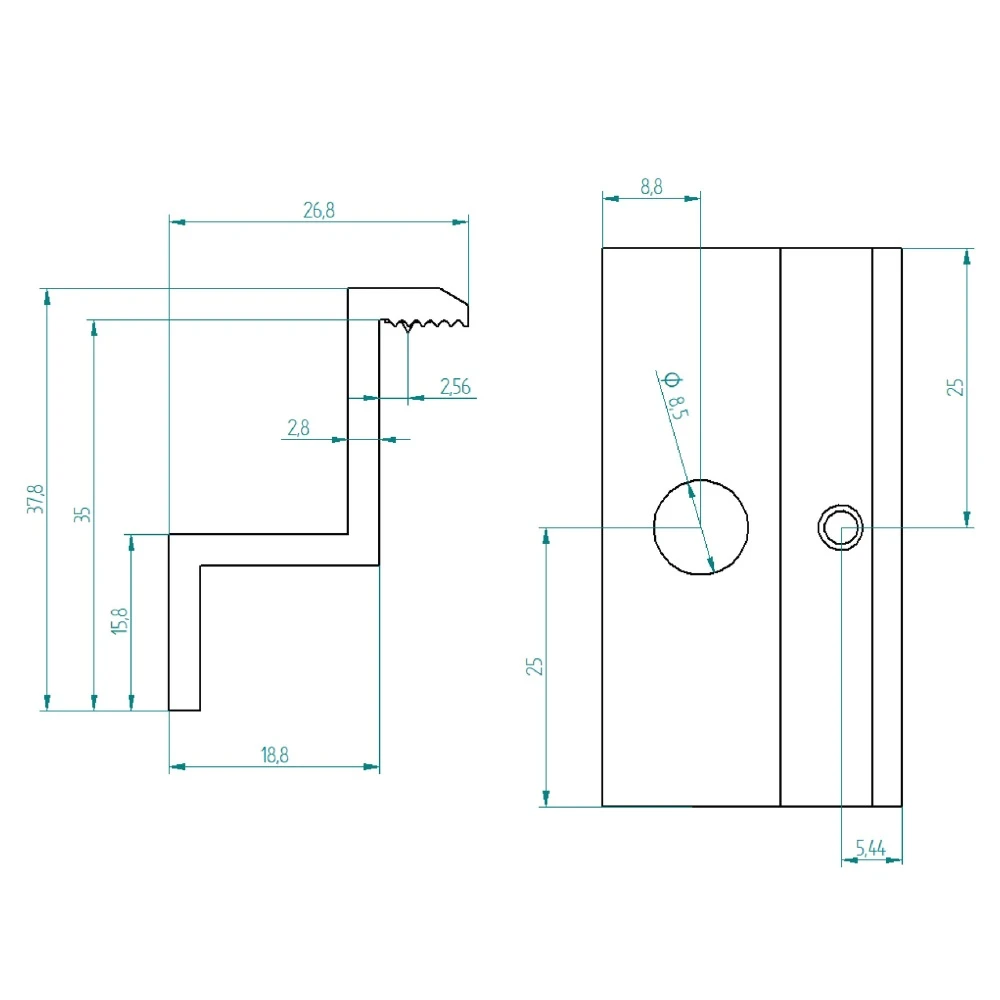

Technische gegevens

Framehoogte module: 35 mm

Totale hoogte: 37,8 mm

Diameter montagegat: 8,5 mm (M8)

Materiaal: aluminium 6063-T66

Afwerking: onbehandeld

Aanbevolen aandraaimoment: waarde afhankelijk van de documentatie van de PV-modulefabrikant

Gebruikte schroeven: M8

Toepassing De eindklem is een essentieel bevestigingselement in installaties van zonnepanelen – het dient voor de bevestiging van randpanelen in een rij aan het aluminiumprofiel. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem voor de bevestiging van panelen aan het begin en einde van elke rij. Tussen aangrenzende panelen in een rij moeten middenklemmen worden gebruikt.

Compatibiliteit

Aluminiumprofielen geschikt voor zeskantschroeven

Aluminiumprofielen voor T-schroeven

Trapeziumprofielen voor daken met trapeziumplaat

Voordelen

Hoogwaardig materiaal – vervaardigd uit aluminium 6063-T66, gekenmerkt door hoge weerstand tegen weersomstandigheden

Duurzaamheid – hoge kwaliteit van uitvoering garandeert duurzame bevestiging van de constructie van fotovoltaïsche panelen

Corrosiebestendigheid – bestand tegen externe factoren en corrosie

Mechanische sterkte – bestand tegen schokken en mechanische beschadigingen

Geïntegreerde aarding – aardingspin elimineert de noodzaak van aardingsringen, wat de montage versnelt en het gemak vergroot

Potentiaalvereffening – zorgt voor continuïteit van elektrisch contact tussen de module en de draagconstructie

Ideaal voor afzonderlijke panelen – uitstekende oplossing voor modules die afzonderlijk of op randposities in een rij worden gemonteerd

Montage-instructies

Monteer de klem op de montagerail met behulp van een schuifmoer en M8-schroef

Plaats het randpaneel binnen het bereik van de klem en zorg ervoor dat de aardingspin contact maakt met het frame van de module

Draai de schroef aan volgens de aanbevelingen van de PV-modulefabrikant

Voor elke rij panelen zijn minimaal vier eindklemmen nodig – twee aan het begin en twee aan het einde van de panelenrij

Gebruik geen geanodiseerde of gelakte eindklemmen met pin. Gebruik in dat geval een eindklem zonder pin en een speciaal contactplaatje dat tussen het panelframe en het aluminiumprofiel wordt gemonteerd

Verpakkingsinhoud Eindklem H35 met aardingspin. Let op: schroeven, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische gegevens

Type klem	Eindklem
Paneeldikte [mm]	35
Kleur	Zilver
Aardpen	Ja
Bijgeleverd toebehoren	Zonder accessoires
