Dromet ringspreidanker PSRe M8x130/60 verzinkt
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Dromet ringspreidanker PSRe M8x130/60 staal verzinkt
De PSRe 8x130/60 ringanker van het merk Dromet is een bewezen oplossing voor duurzame bevestiging van montageprofielen, metalen constructies, roosters, leuningen, machines en andere uitrustingselementen van gebouwen. Hij is ontworpen voor ondergronden van ongescheurd beton min. B20, natuursteen met een dichte structuur en massieve baksteen — typische ondergronden die worden aangetroffen op fotovoltaïsche, industriële en infrastructurele bouwplaatsen.
De ringconstructie met moer en sluitring zorgt voor een betrouwbare expansie in het montagegat en een hoge draagkracht. Het anker is vervaardigd van constructiestaal met een corrosiebescherming in de vorm van elektrolytische verzinking, wat bestandheid tegen corrosie garandeert in binnenomstandigheden en matig vochtige omgevingen.
Certificaten en goedkeuringen
Het anker beschikt over de Europese Technische Goedkeuring ETA 05/0242 en het CE-certificaat, en valt onder de nationale goedkeuring AT-15-7574/2008. Hierdoor kan het worden toegepast bij verantwoorde constructieve bevestigingen, waarbij een gedocumenteerde draagkracht en normconformiteit vereist zijn.
Technische parameters
- Aanduiding: PSRe 8x130/60
- Draad: M8
- Boordiameter (fi): 8 mm
- Totale lengte (L): 130 mm
- Dikte van het te bevestigen element (E): 60 mm
- Verankeringsdiepte (F): 65 mm
- Gatdiepte (D): 100 mm
- Materiaal: constructiestaal, elektrolytisch verzinkt
- Constructie: ring met moer en sluitring
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkoopeenheid: stuk

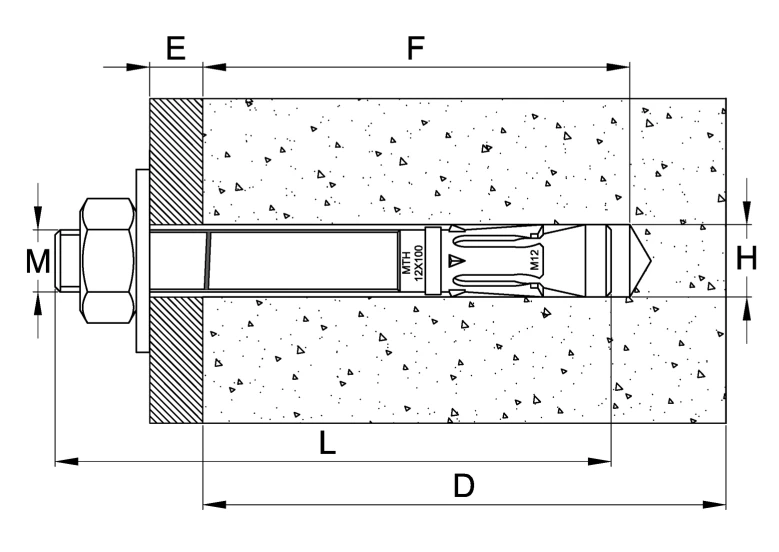

Montageschema en maataanduidingen
De doorsnedetekening illustreert de juiste plaatsing van het anker in de betonnen ondergrond. De belangrijkste montageafmetingen op het schema zijn:
- M — draaddiameter van het anker
- E — dikte van het te bevestigen element (afstand van het oppervlak van de ondergrond tot de moer)
- F — verankeringsdiepte in de ondergrond
- L — totale lengte van het anker
- D — minimale diepte van het geboorde gat
- H — diameter van het geboorde gat
Montage-aanbevelingen
- Het montagegat moet loodrecht op het vlak van de ondergrond worden geboord en grondig van stof worden gereinigd
- Breng het anker in het gat aan met lichte hamerslagen
- Draai aan met behulp van een momentsleutel — overschrijd het in de goedkeuring vermelde aanhaalmoment niet
- Na het spreiden van het anker moet de sluitring onder de moer stevig worden aangedrukt tegen het te bevestigen element
- De montage- en draagkrachtparameters volgens de Technische Goedkeuring AT-15-7574/2008 mogen niet worden overschreden
Toepassing in fotovoltaïsche installaties
Het PSRe M8-anker wordt graag gebruikt door installatieteams voor het verankeren van PV-draagconstructies in vloeren, wanden en betonnen funderingen. Dankzij de ETA- en CE-certificering vormt het een betrouwbare bevestiging die voldoet aan de ontwerpvereisten en de technische oplevering van de installatie vergemakkelijkt.
Technische gegevens
| Schroefdraadtype | M8 |
| Lengte [mm] | 130 |
